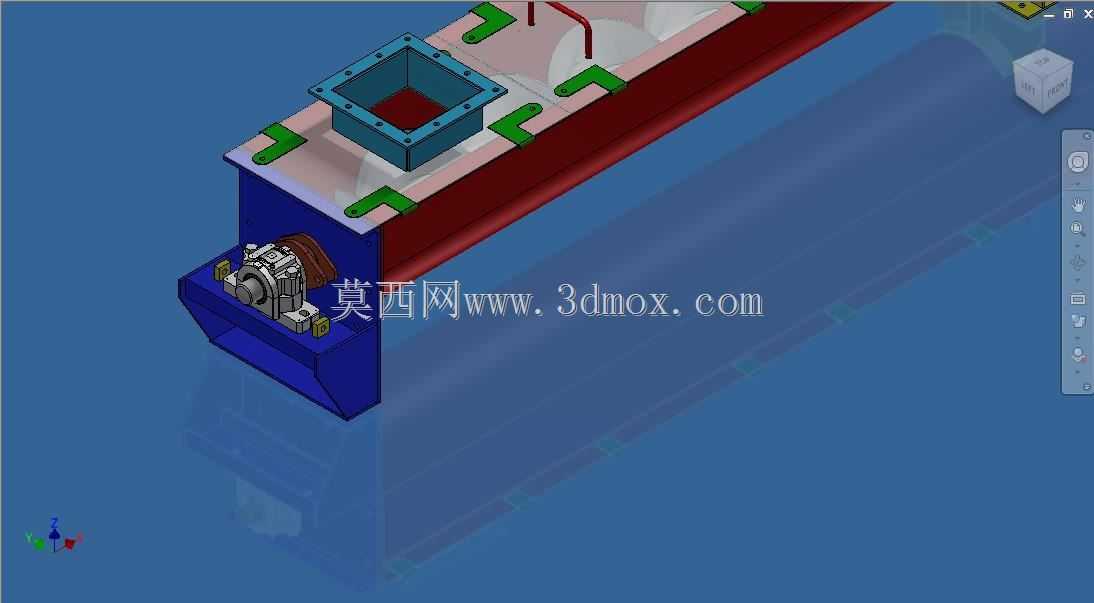

10英寸槽式螺旋输送设备结构设计

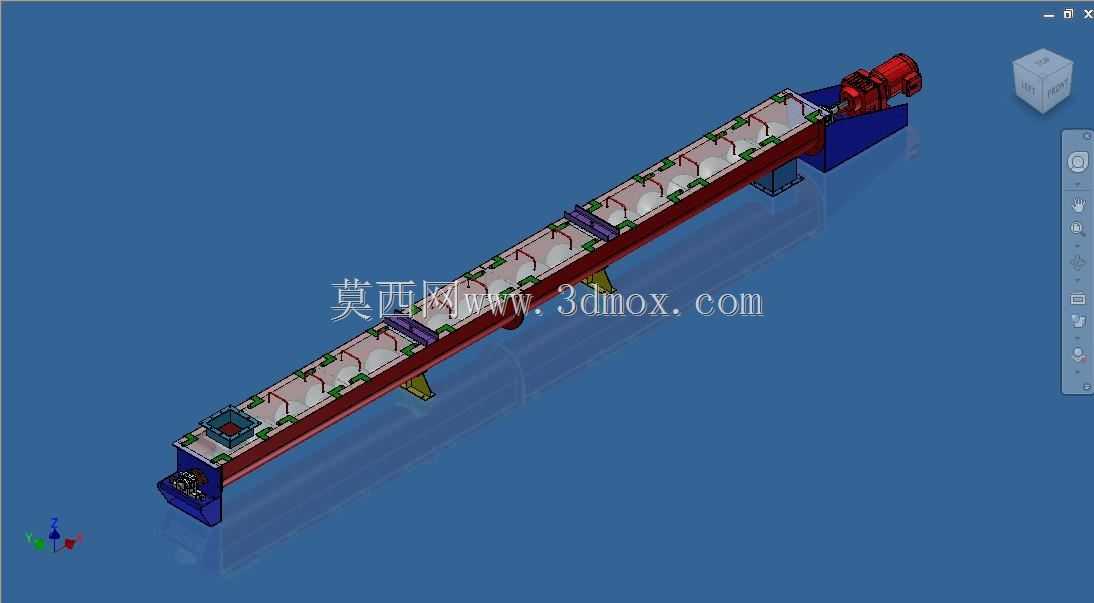

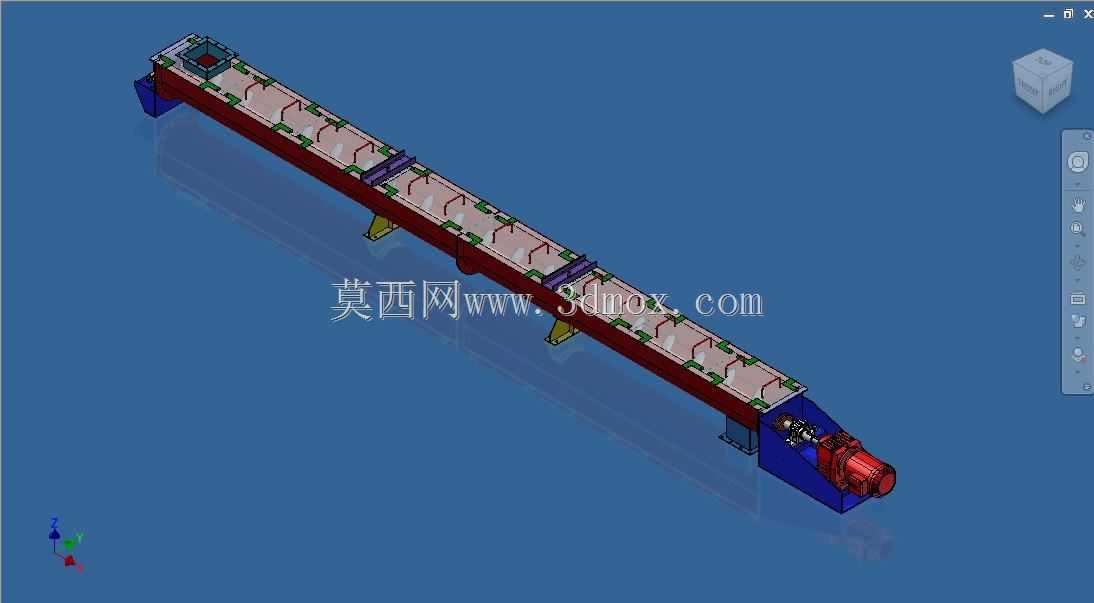

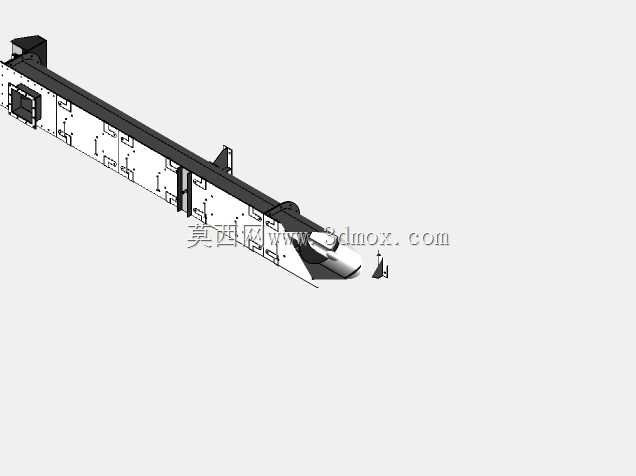

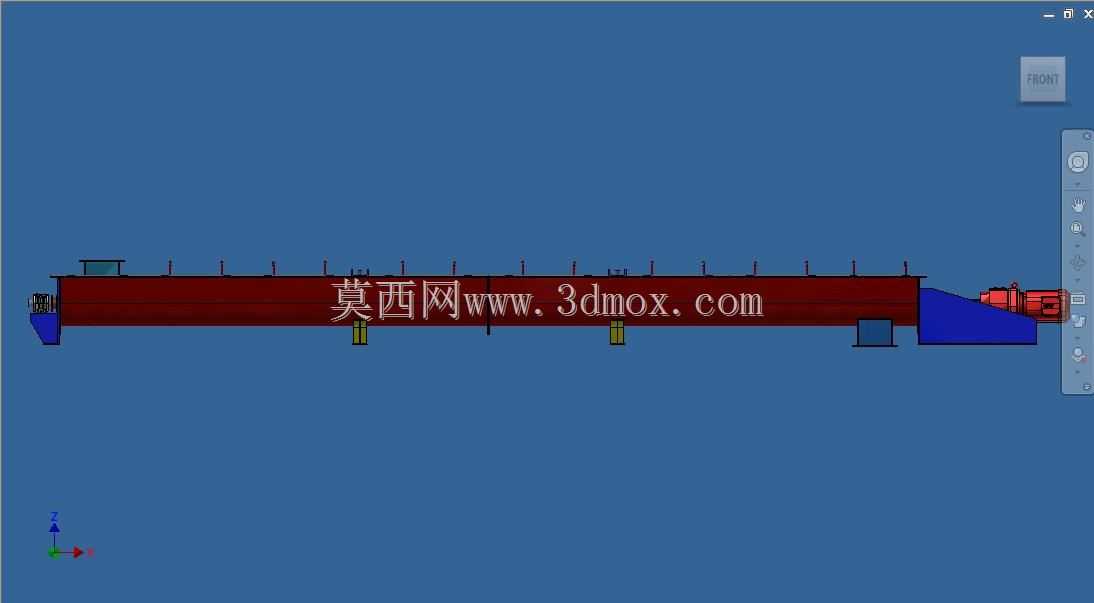

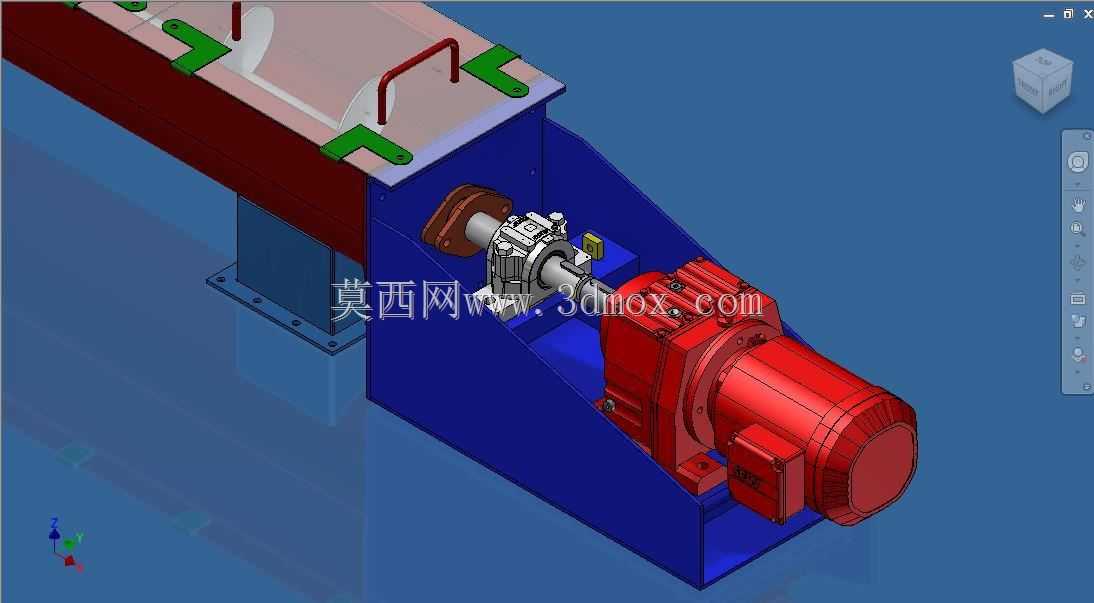

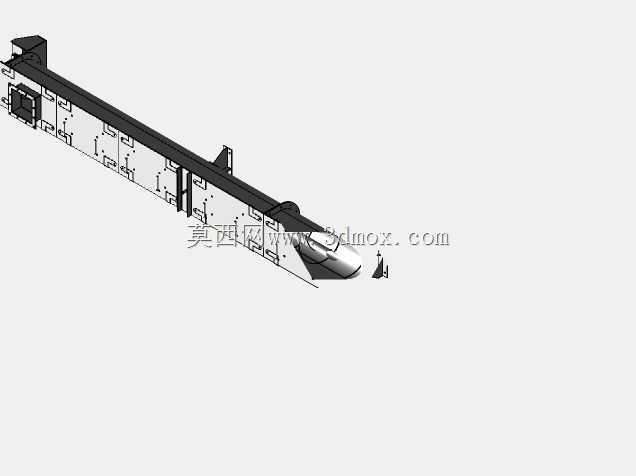

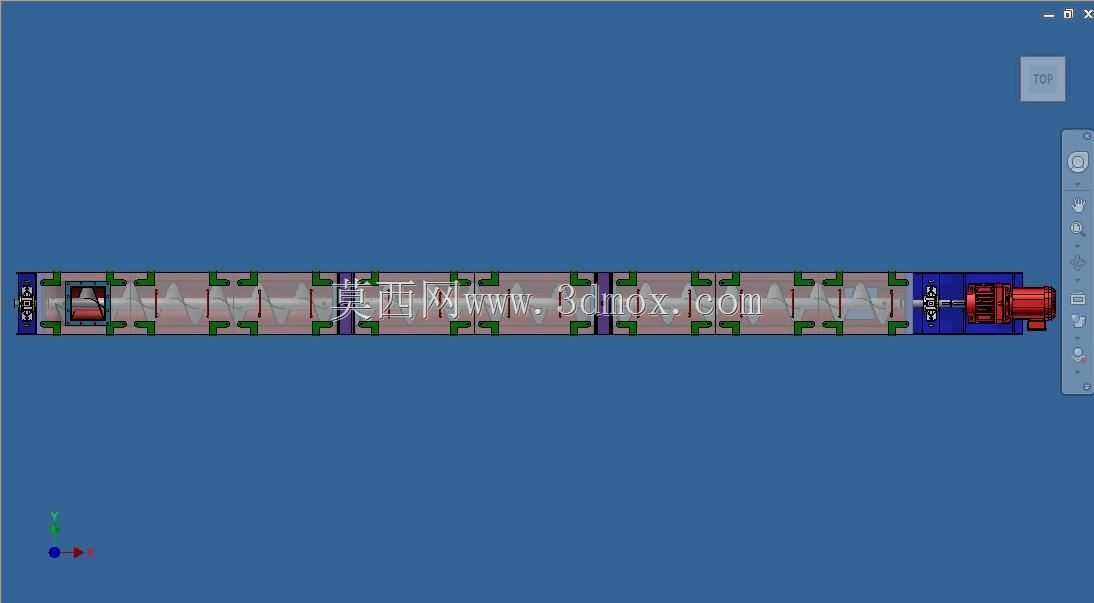

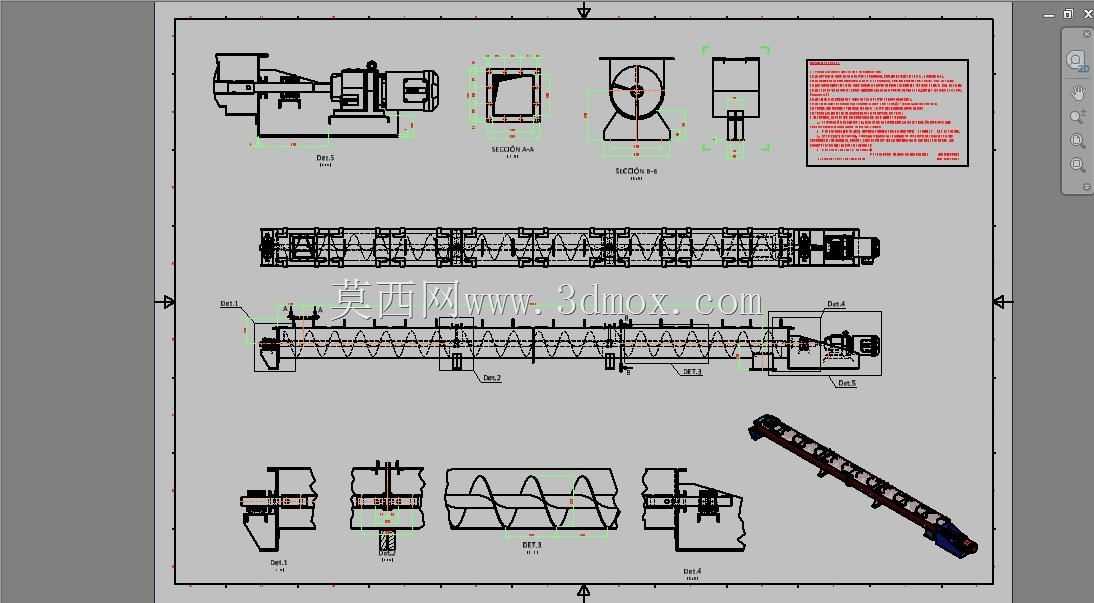

这款槽式螺旋输送结构主要面向散状物料的密闭输送场景，常见于粮食加工、建材配料、化工粉体转运、矿山细碎物料给料等工况，可水平布置完成车间内不同工序间的物料转移，也可根据现场空间做小角度倾斜安装，适配不同高差的料仓进料、设备接料需求。设备核心输送部件采用等螺距螺旋叶片设计，叶片与U型槽体内壁预留合理间隙，既避免运行过程中叶片剐蹭槽壁产生卡滞，也能减少细粉料在槽底的残留堆积，针对含水率适中的粉粒状物料，输送过程中不会出现明显的物料回带问题。槽体采用分段式法兰拼接结构，上沿设置可快拆的密封盖板，日常运维时可快速打开盖板清理槽内残留物料、检查叶片磨损情况，盖板与槽体的密封面可根据输送物料特性加装密封条，避免输送扬尘类物料时出现粉尘外溢，满足车间环保作业要求。设备的驱动端布置在出料侧，采用直联减速驱动结构，减少传动链的冗余环节，降低运行过程中的传动损耗，驱动端的密封组件采用多重填料密封结构，可阻挡细粉料进入轴承座，延长支撑轴承的使用寿命；尾端设置带自调心功能的尾轴支撑，可补偿长距离输送过程中螺旋轴的微量挠度变形，避免轴端出现偏磨。从安装边界来看，设备槽体宽度对应10英寸规格，整体输送段截面尺寸适配10.5英寸的安装预留空间，槽体下方等距布置支撑脚架，脚架上预留螺栓安装孔，可直接与车间地面的预埋钢板或者设备机架做刚性连接，安装时需保证整体槽体的直线度公差在合理范围内，避免螺旋轴运转时出现额外的径向载荷。设计过程中针对螺旋轴的长径比做了校核，在额定输送量下，轴的挠度变形量控制在允许范围内，不会出现运转抖动问题；槽体的板材厚度根据输送物料的磨琢性做了匹配，针对磨琢性较强的物料可对应加厚槽壁板材，延长设备整体使用寿命。进料口可根据上游设备的出料形式调整开口位置与尺寸，可适配方形、圆形的落料管对接，出料口同样可根据下游接料设备的接口做定制化调整，满足不同生产线的布局对接需求。
