散料装卸用倾斜式输送装载设备

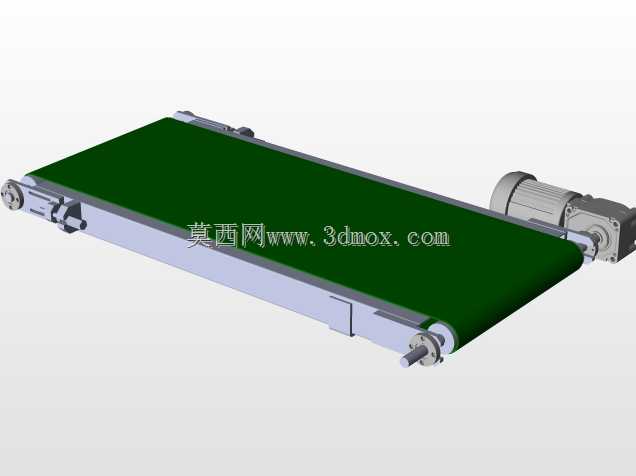

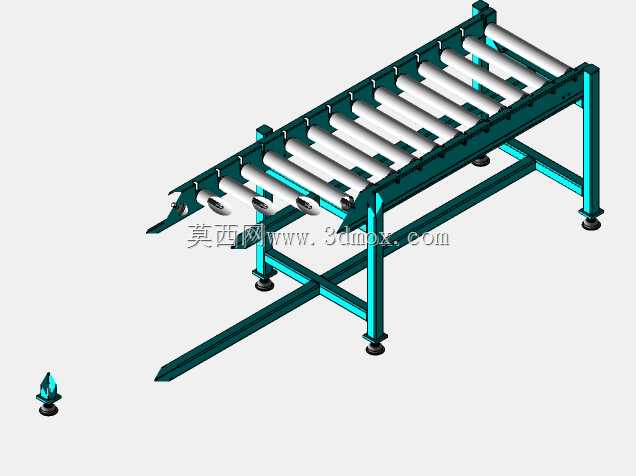

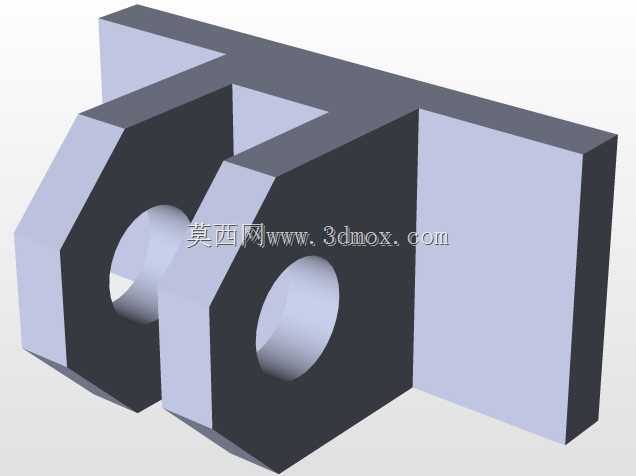

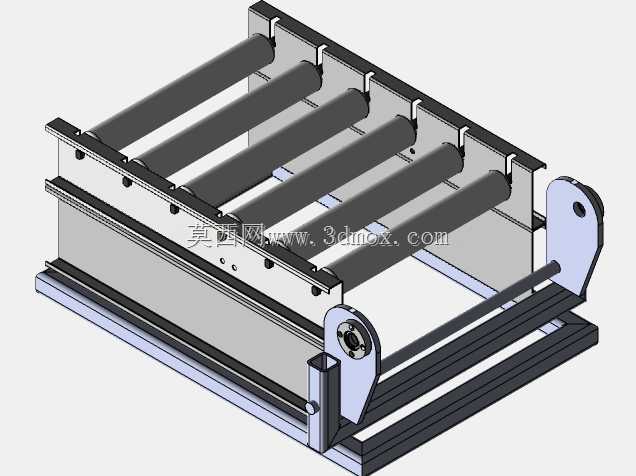

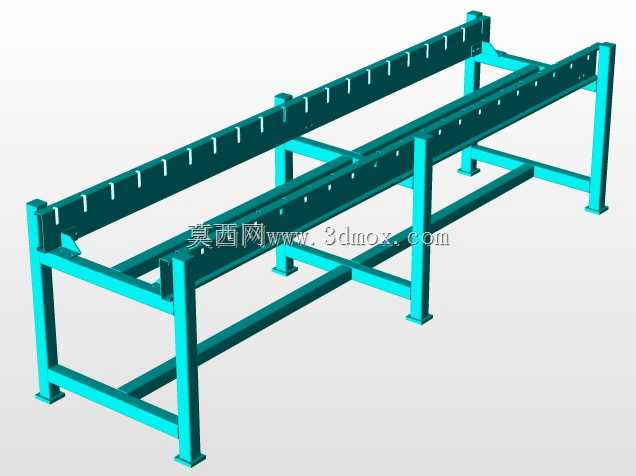

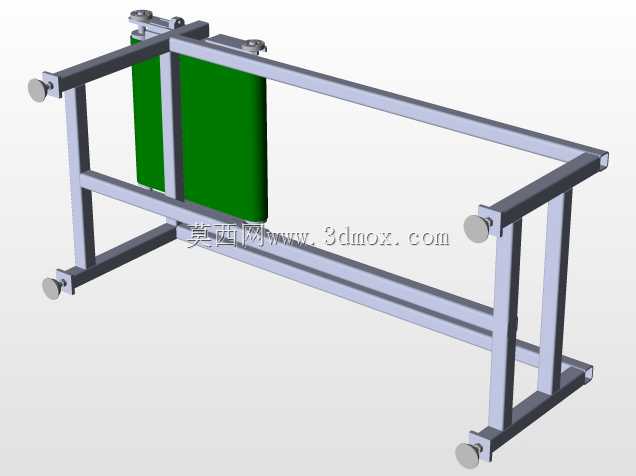

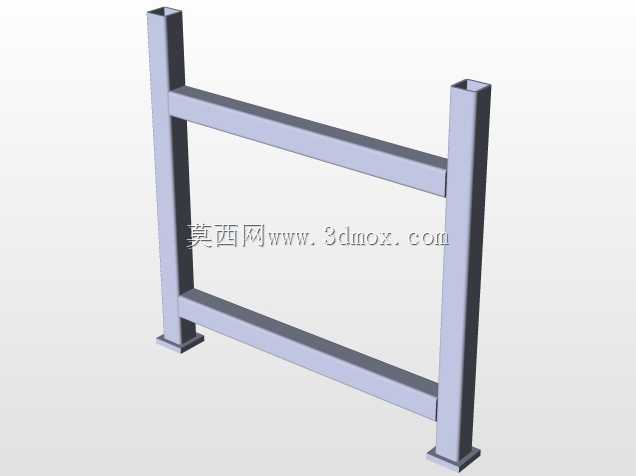

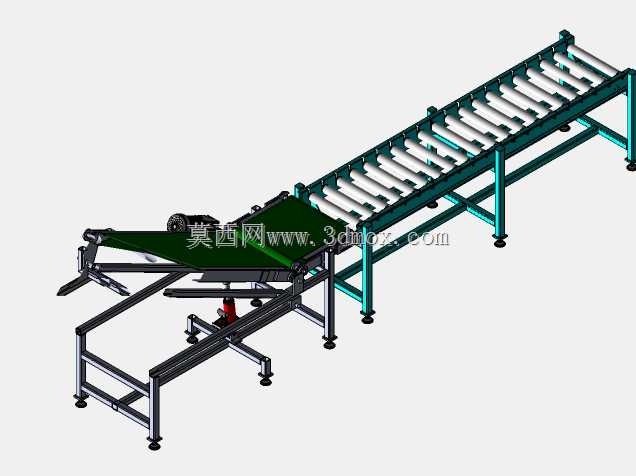

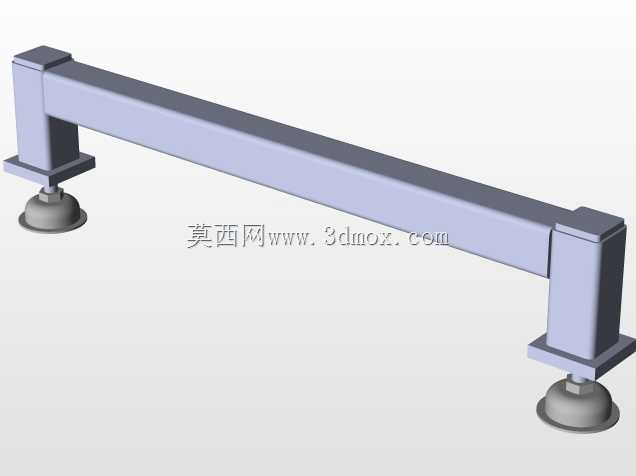

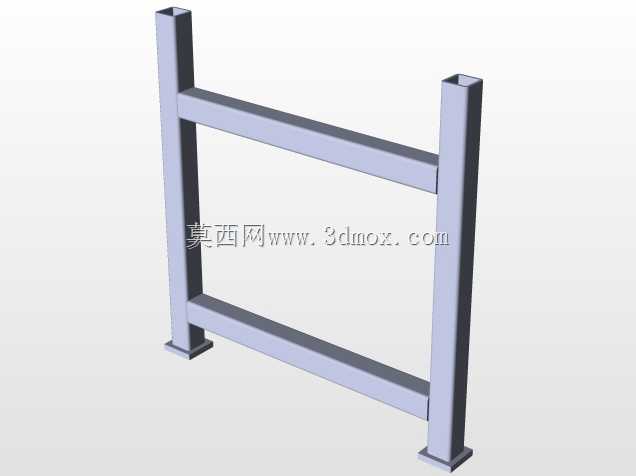

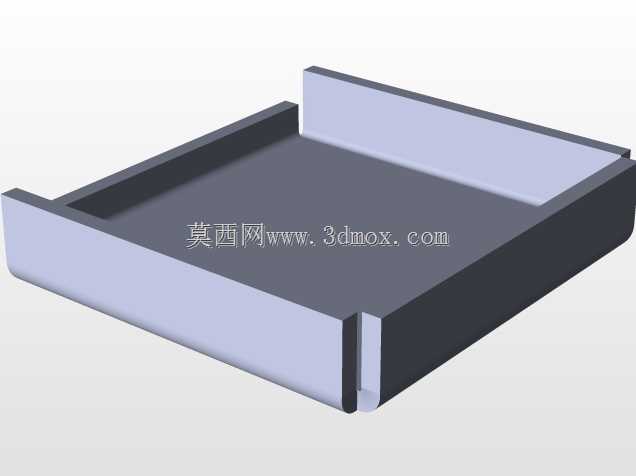

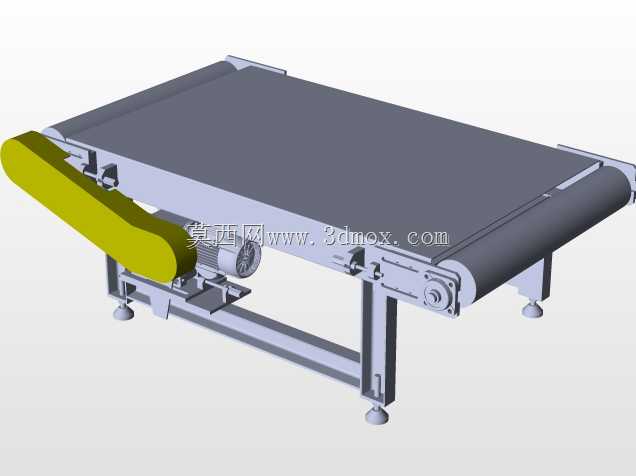

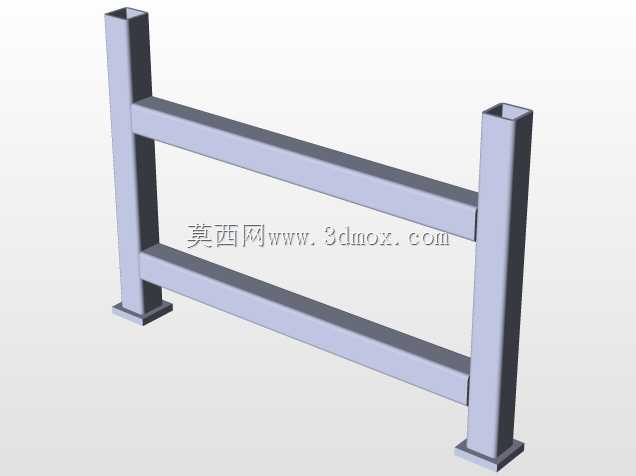

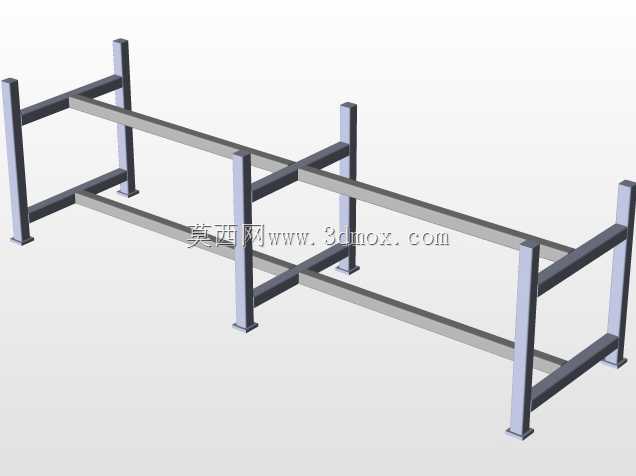

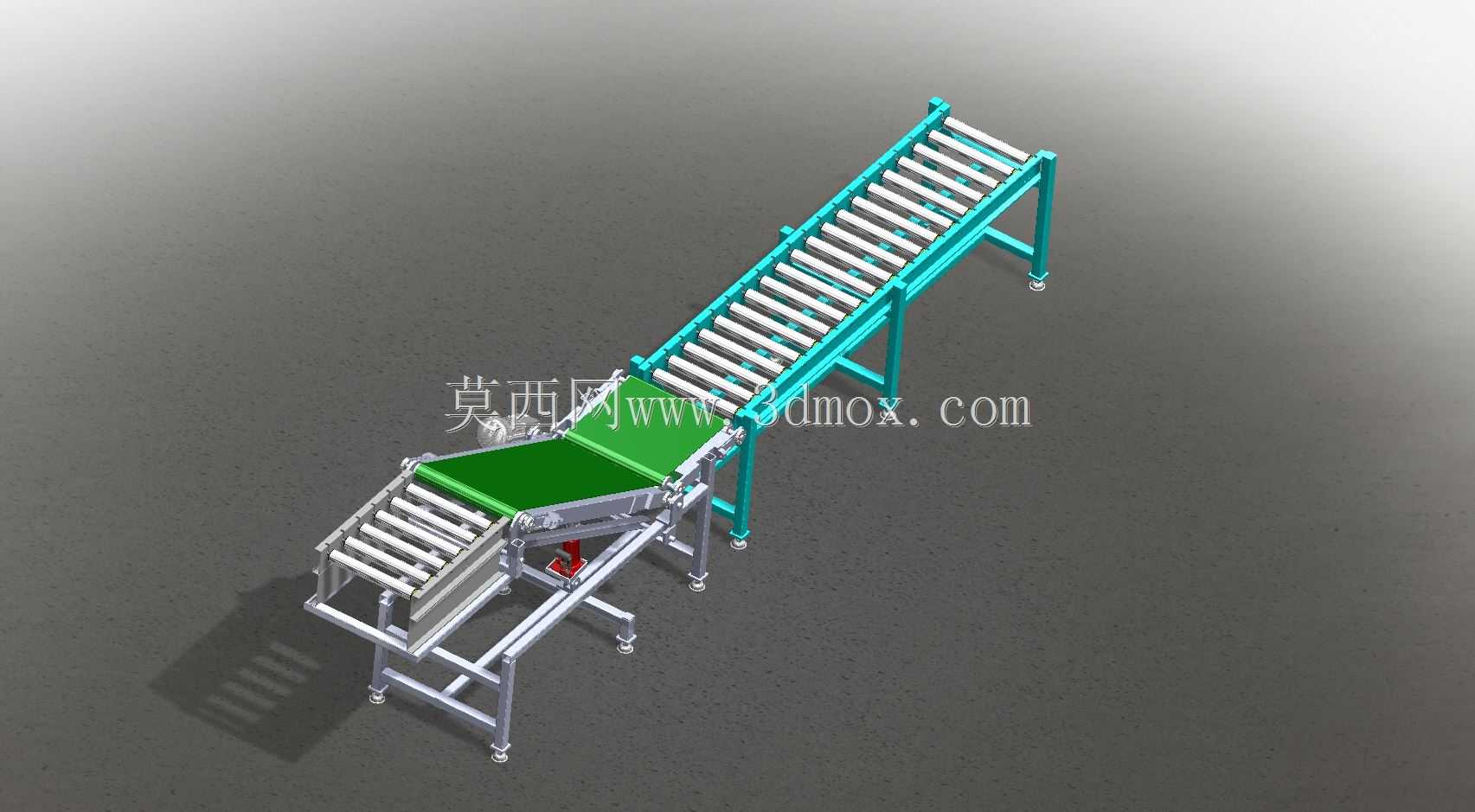

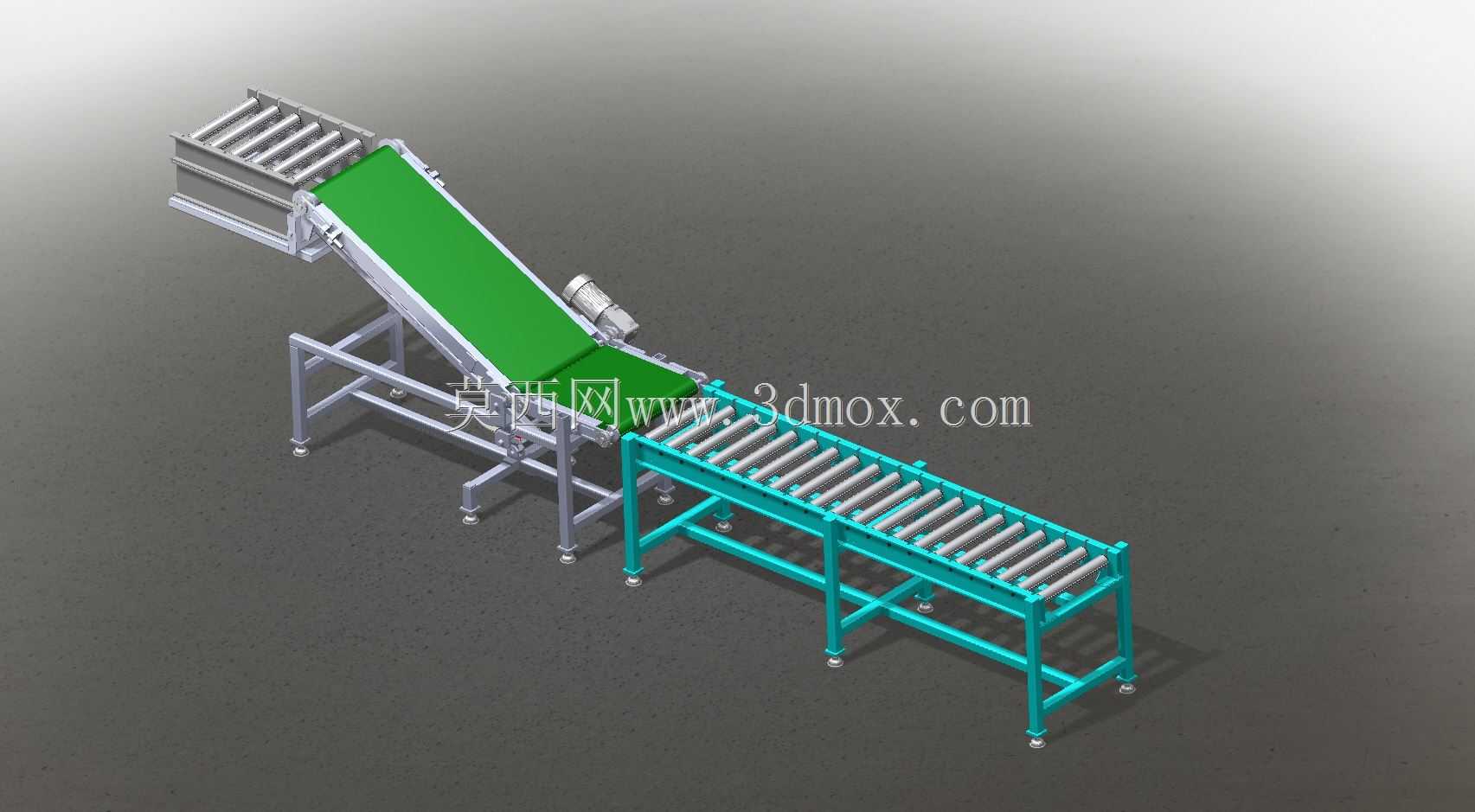

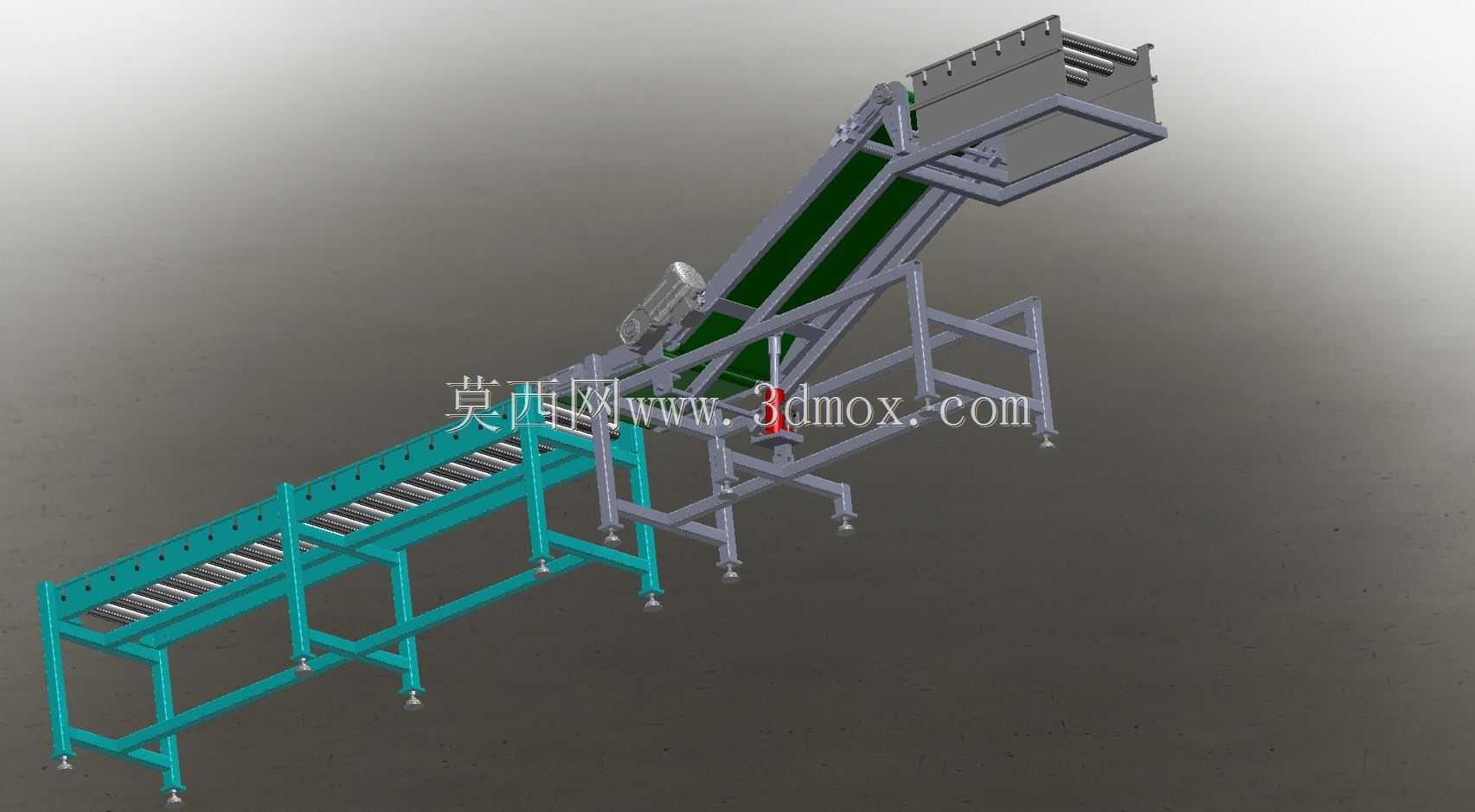

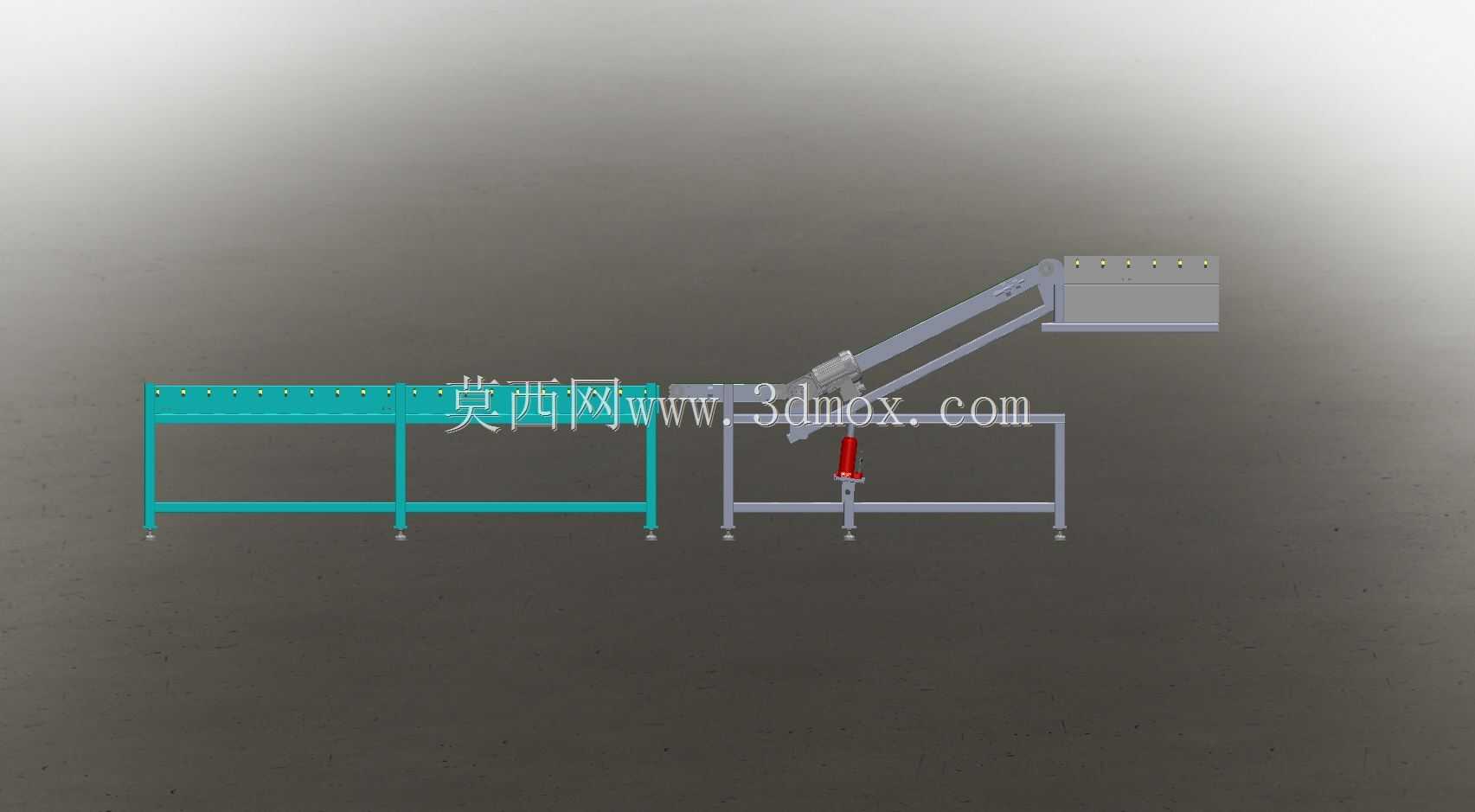

在散料转运作业场景中，这类倾斜式装载输送设备主要承担短距离物料抬升与定点装载职能，常见于砂石料场、粮食中转点、小型矿料集散场地，衔接水平输送段与货运车辆料斗，替代传统人工抬装或固定式溜槽的作业模式，解决水平输送末端物料无法直接抬升装车的痛点。设备整体分为水平接料段与倾斜送料段两个核心单元，水平段采用框架式方管焊接机架，台面排布多组无动力托辊承托输送带，进料端可直接对接上游出料设备或人工上料工位，托辊间距根据常规散料堆积密度设置，避免输送带受料后出现过大挠度影响运行平稳性。倾斜段机架通过铰接结构与水平段机架连接，中部配置可调节支撑组件，能够根据待装载车辆的货箱高度调整倾斜段抬升角度，调整范围覆盖常规中小型货运车辆的货箱高度区间，支撑组件采用螺纹调节加锁止结构，调整到位后可通过锁止螺母固定角度，避免作业过程中机架出现晃动偏移。倾斜段末端设置导料槽结构，能够收拢输送至端部的物料，使物料精准落入装载点位，减少撒料造成的物料损耗与场地清理工作量。设计过程中优先考虑机架的结构稳定性，水平段机架底部设置可调式支撑脚，可根据安装地面的平整度调整各支撑点高度，保证机架整体处于水平状态，避免输送带出现跑偏问题；倾斜段的输送带张紧结构设置在机架下端靠近铰接点位置，张紧调节行程预留充足，能够覆盖输送带长期使用后的拉伸变形量，减少日常维护的调整频次。设备的安装边界需要预留水平段进料端的操作空间，以及倾斜段抬升后的上部安全距离，避免倾斜段抬升过程中与周边固定设施发生干涉，水平段与倾斜段的铰接位置做了加强焊接处理，承受倾斜段满载运行时的交变载荷，减少长期使用后的结构变形风险。设备整体采用模块化设计思路，水平段与倾斜段可拆分运输，现场安装时仅需完成铰接销轴装配与支撑组件定位，不需要复杂的现场焊接作业，适配小型作业场地快速部署的需求。输送带的运行速度可根据物料特性匹配，针对颗粒度较大、磨琢性较强的矿料可适当降低带速，减少物料对输送带与导料槽的磨损，针对粮食等轻质散料可适当提高带速提升装载效率。
