带底座可调节高度划线测量表架

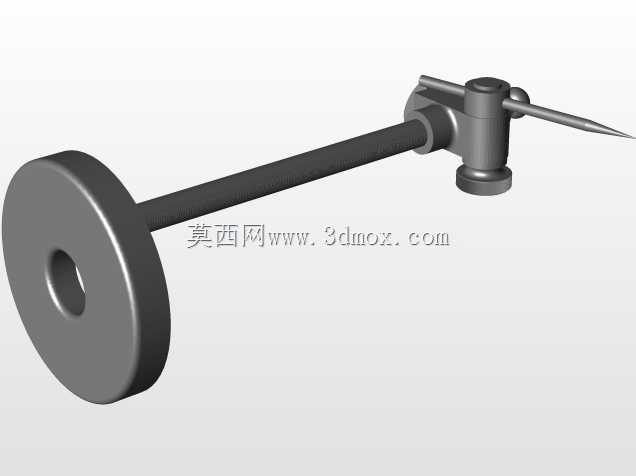

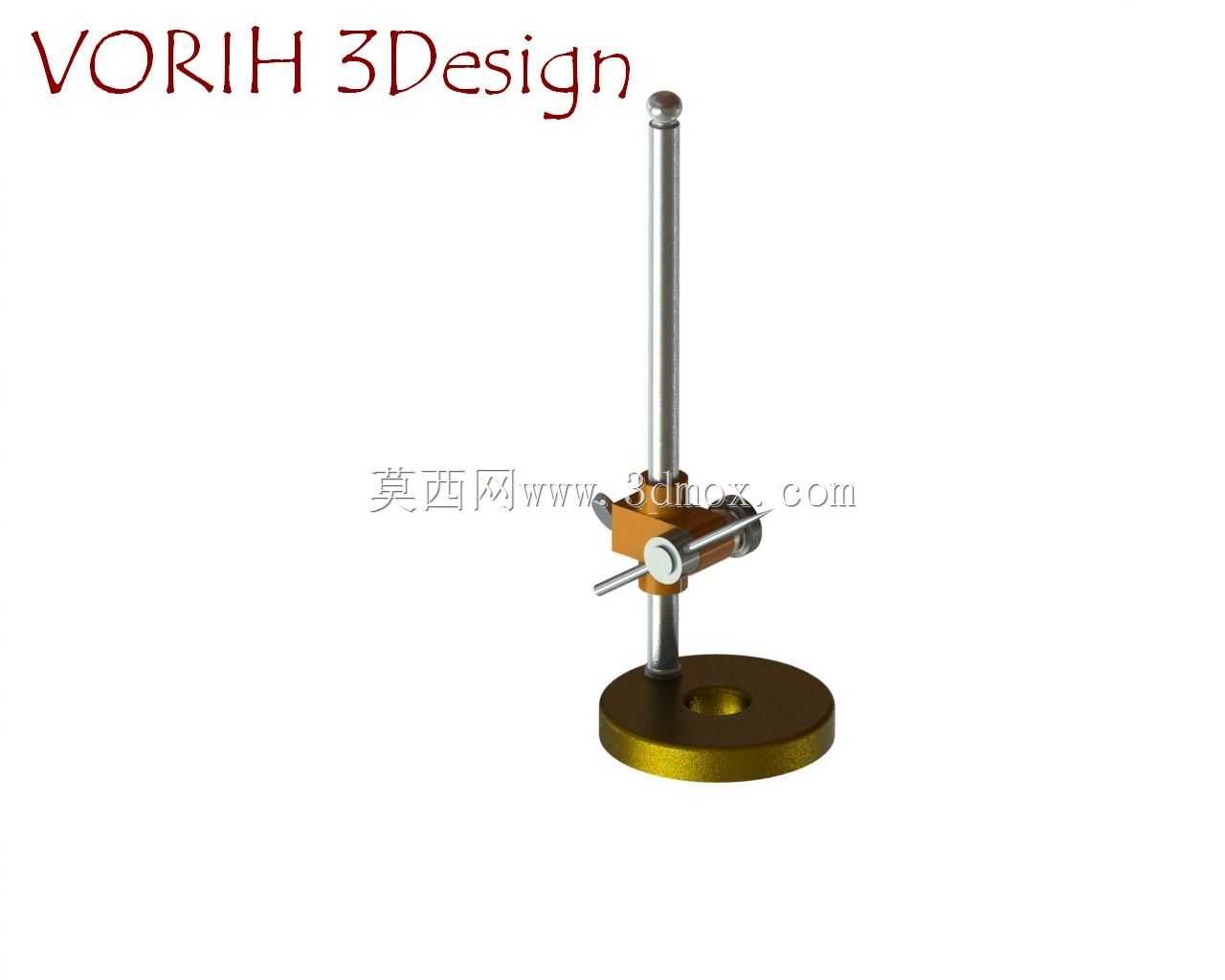

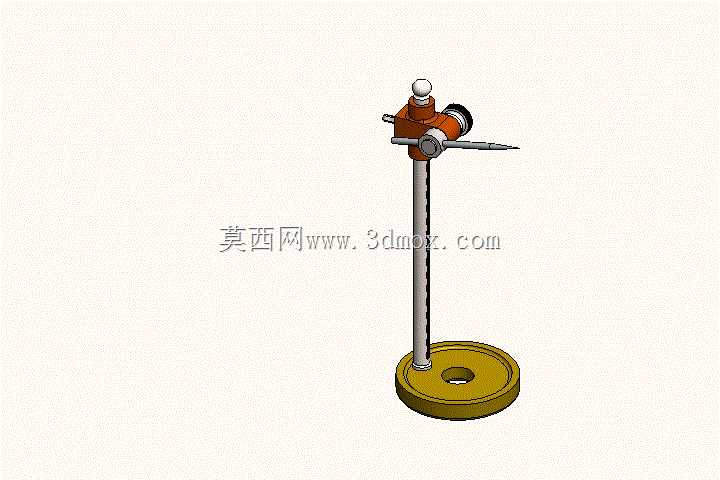

这款表架是机械加工、装配调试、尺寸检测环节常用的辅助定位器具，日常在机加工车间的工序检验工位、钳工划线平台、设备装配校准场景中使用频率极高，主要用来装夹百分表、划针等测量或划线部件，完成工件形位公差检测、高度尺寸划线、装配间隙校准等作业。底座采用圆形实心铸铁结构，底部做精磨处理，能够平稳吸附或放置在铸铁平台、工件基准面上，自身重量足够抵消上部装夹部件的倾覆力矩，无需额外配重即可保证作业过程中支架不发生偏移、倾倒，底座中心预留的通孔可搭配螺栓或压板实现额外固定，适配大切削力划线、长时间连续检测的稳定需求。立杆采用高精度冷拉圆钢加工，表面做镀铬防锈处理，直线度控制在每米0.02mm以内，保证滑套上下移动时无卡滞、无偏摆，滑套与立杆的配合间隙通过侧面的锁紧旋钮调节，松开旋钮时滑套可沿立杆轴向任意滑动调整高度，也可绕立杆360度旋转调整周向位置，锁紧后可牢牢固定在目标位置，不会因测量接触力或划线受力发生滑移。滑套上设置有横向装夹孔，可适配标准直径的测量表测杆、划针杆，侧面的锁紧螺钉可将装夹的部件牢牢固定，同时横向装夹孔可实现装夹部件的伸出长度调整，适配不同距离的检测或划线需求，顶部的微调旋钮可实现装夹部件的微小位移调整，在对刀、找正、公差检测时可精准控制测头或划针的位置，避免粗调过量导致的工件表面刮伤或测量误差。设计时充分考虑了车间实际使用的便利性，整体结构无复杂易损部件，所有锁紧部件均采用手拧旋钮设计，无需额外扳手即可完成所有位置调整，作业人员单手即可完成高度、角度、伸出量的调节，适配单人单机的快速作业需求。立杆与底座采用过盈配合加骑缝销固定，长期使用不会出现立杆晃动、底座连接松动的问题，整体外形尺寸适配常规平台作业的空间边界，底座直径可覆盖大多数小型工件的检测支撑范围，立杆高度满足常规0-300mm范围内的测量、划线作业需求，无需额外接长杆即可覆盖大部分普通机械零件的检测高度区间，若遇到大尺寸工件检测，也可更换更长的同直径立杆拓展作业范围，整体结构的安装边界无突出尖锐部件，放置在平台上不会刮伤平台表面，也不会与周边工装、刀具发生干涉。
