塑料弯头注塑成型模具结构设计方案

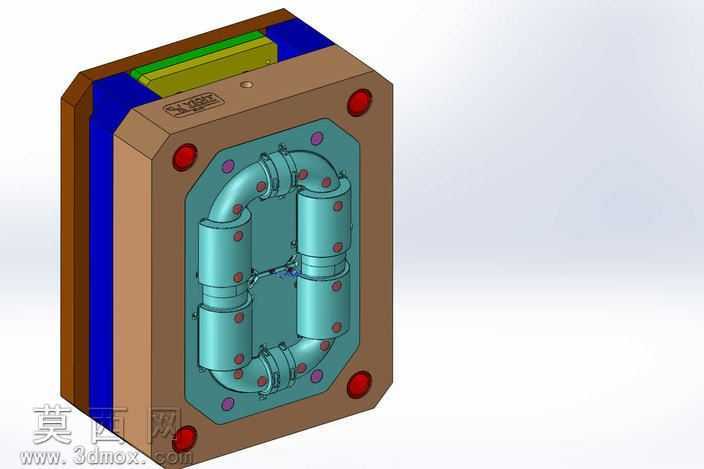

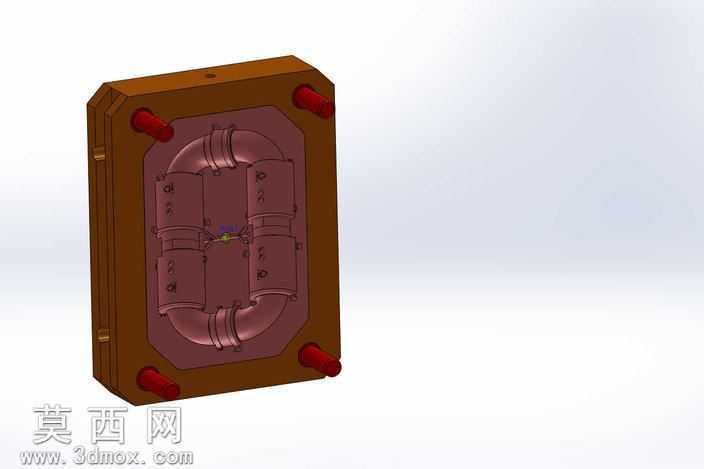

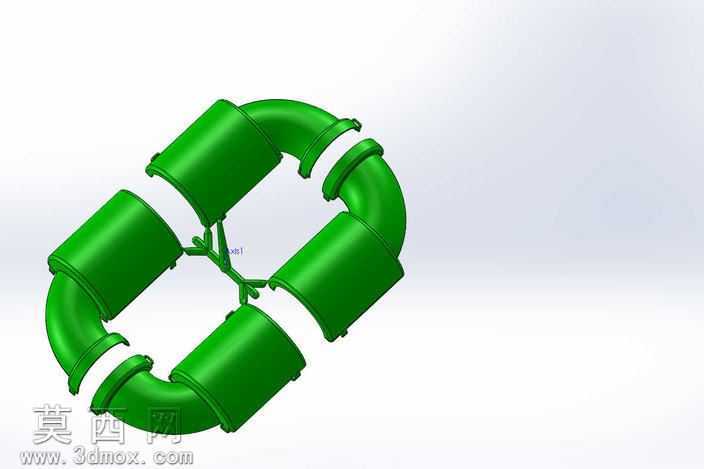

本塑料弯头模具采用三维参数化建模方式完成整体结构搭建，建模过程中先依据塑料弯头的产品尺寸、壁厚要求、成型收缩率参数完成型腔型芯的曲面构建，针对弯头的弧形流道结构，采用整体式型腔镶件设计，避免多块镶件拼接在产品表面留下合模痕迹，保证弯头内外壁的光滑度满足管路连接的密封要求。模架部分选用标准模架为基础，通过布尔运算完成各模板的开孔、槽位加工，精准定位导柱、导套的安装位置，保证合模过程中动定模的对中精度，避免出现偏心飞边问题。冷却系统设计围绕弯头的弧形轮廓排布，在型腔镶件内部开设随形冷却水道，保证模具各区域冷却速率均匀，减少产品因冷却不均产生的翘曲变形，缩短成型周期。顶出机构采用多顶杆均匀分布的设计，顶杆位置避开弯头的密封配合面，顶出力均匀分散，避免顶出过程中产品出现顶白、变形缺陷。进料方式选用侧浇口进料，浇口位置设置在弯头的非外观非配合面，后续去除浇口后不会影响产品的使用性能。建模过程中对各运动部件进行了干涉检查，验证开模、合模、顶出动作的行程合理性，所有结构件的装配公差按照注塑模具的设计标准设定，保证模具加工装配后可以顺畅运行。材质设定上，模架部分选用标准模架钢材，型腔型芯部分选用抛光性能优异的模具钢，冷却水路、紧固螺丝、导柱导套等标准件按照对应材质属性赋予参数，渲染阶段对不同部件赋予差异化的材质表现，清晰区分动定模部分、成型部件、结构件与标准件，直观展示模具的内部结构布局与工作原理，整体设计兼顾成型质量、加工便利性与生产效率，可直接用于模具加工的参考依据。
