多核心塑料盒注塑模具组件结构设计

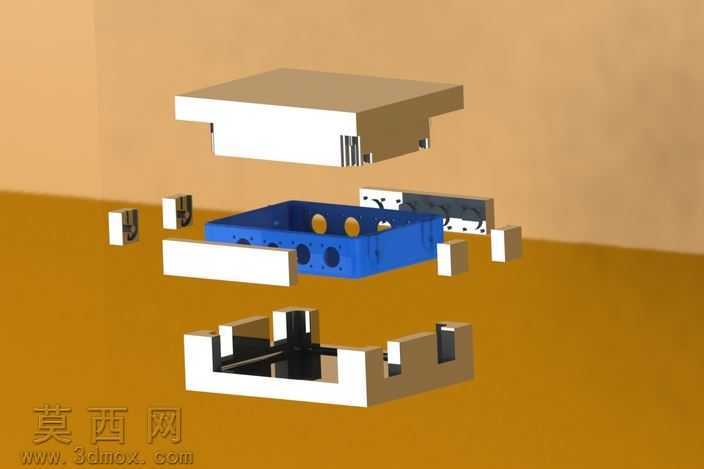

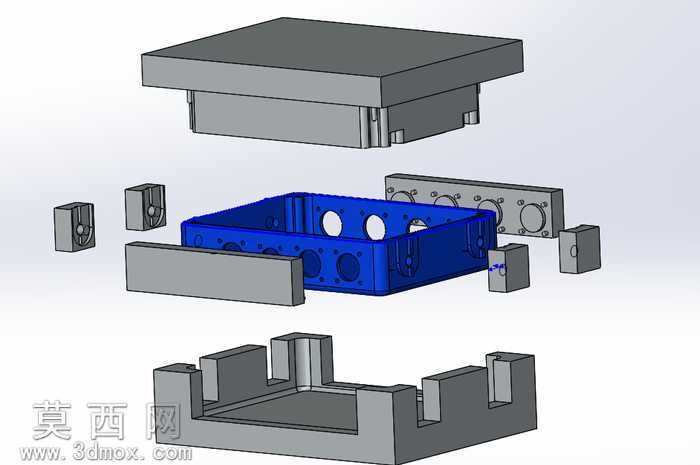

本套模具组件采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具的设计规范，对各零部件的装配公差、配合间隙进行了精准的参数化约束，确保各部件在开合模动作中无运动干涉。整体模具采用分层式结构设计，从上至下依次包含定模座板、定模镶件、型腔主体、多组侧抽芯滑块、动模镶件、动模座板等核心部件，其中蓝色标识的型腔主体为成型塑料盒本体的核心结构，型腔侧壁预留的多组圆形安装位对应塑料盒的侧孔结构，配套的多组独立滑块组件分别对应不同方向的侧抽芯动作，可在开模过程中通过斜导柱驱动完成侧向分型，避免成型件脱模时出现结构拉伤。建模过程中对所有金属结构件赋予了哑光钢质材质，对型腔成型面做了高亮抛光质感的材质区分，通过爆炸视图的渲染方式清晰展现各部件的装配关系与位置逻辑，不同功能的滑块、镶件通过位置排布明确其运动方向，无需额外标注即可直观理解模具的开合模流程。设计思路上针对多核心塑料盒的多侧孔结构特点，采用分体式滑块设计替代传统的整体侧抽结构，有效降低了单个滑块的加工难度，同时便于后续生产过程中的易损件更换，各滑块与型腔的配合面均设计了定位止口，保证合模时的装配精度，避免成型过程中出现飞边缺陷。动模部分的框架式镶件结构对应塑料盒的底部轮廓，采用整体铣削成型的镶件设计，可保证盒体底部的平面度要求，同时在镶件上预留了顶针安装位，可在开模后平稳将成型件顶出，避免顶出过程中出现件体变形。整套模型的结构设计充分考虑了实际注塑生产中的工艺需求，各部件的连接方式、定位结构均符合量产模具的设计标准，通过三维渲染的爆炸视图可清晰展现内部结构逻辑，为模具的加工、装配提供了直观的三维参考依据。
