金属梁结构检测用超声波探伤装置

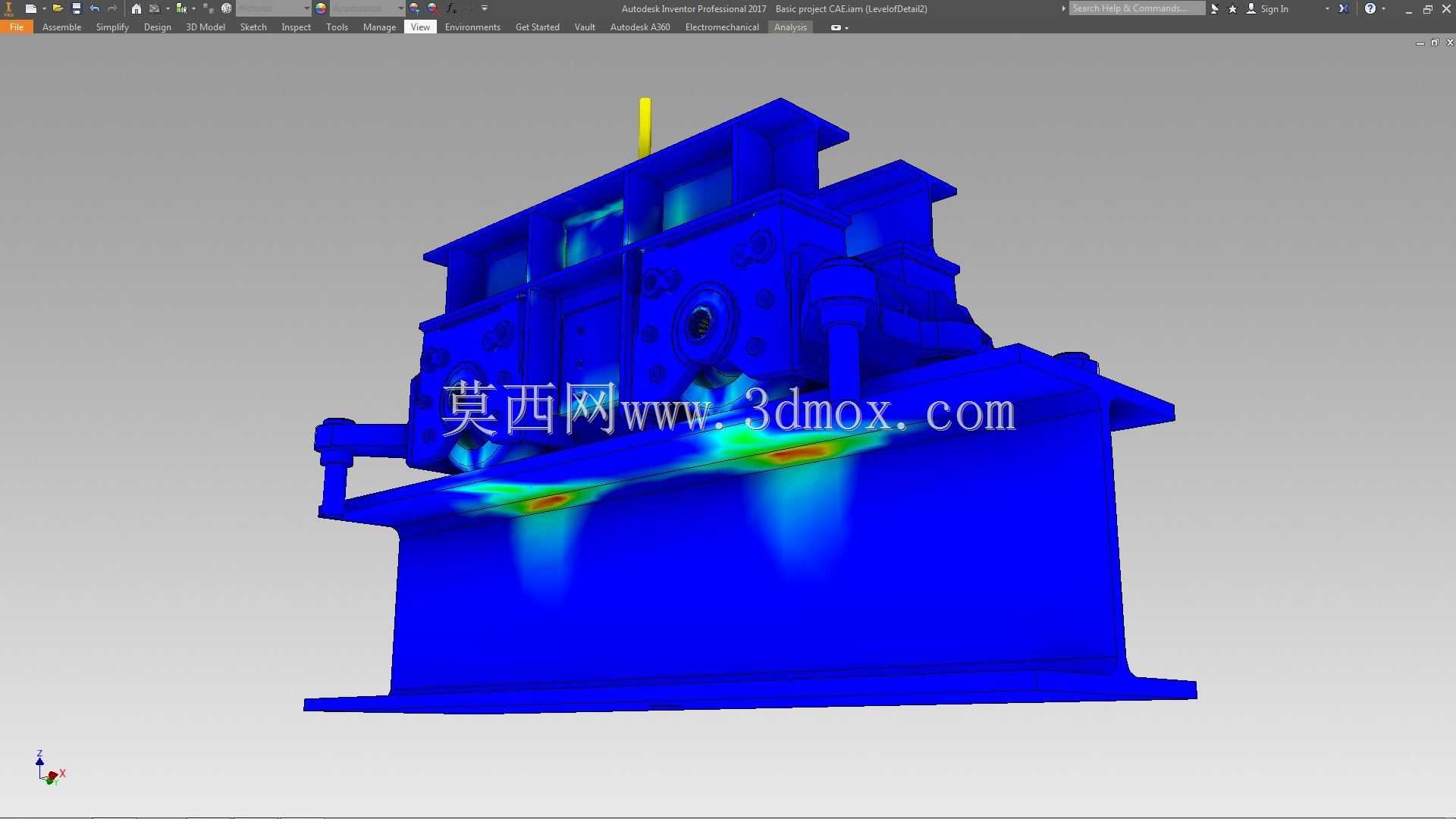

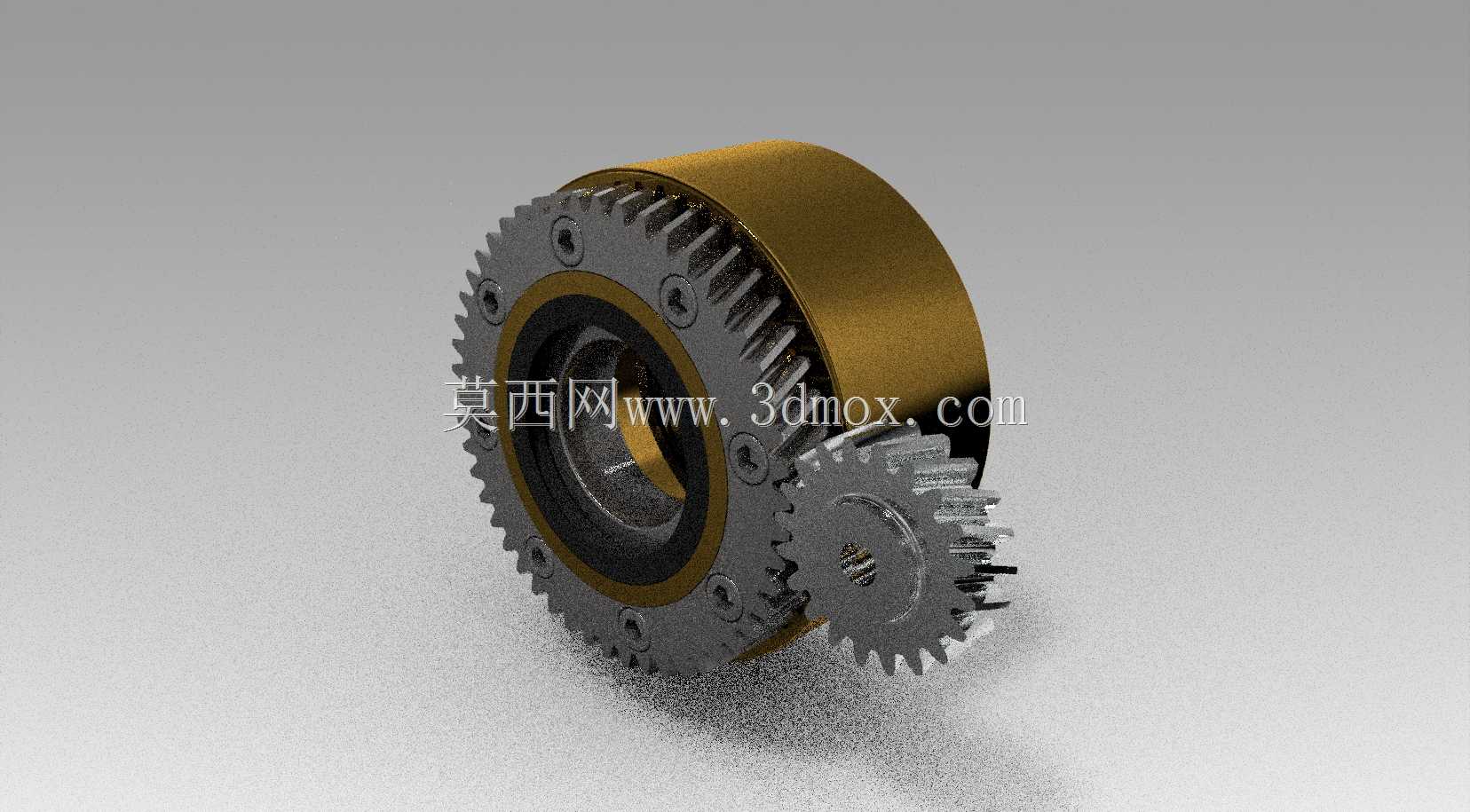

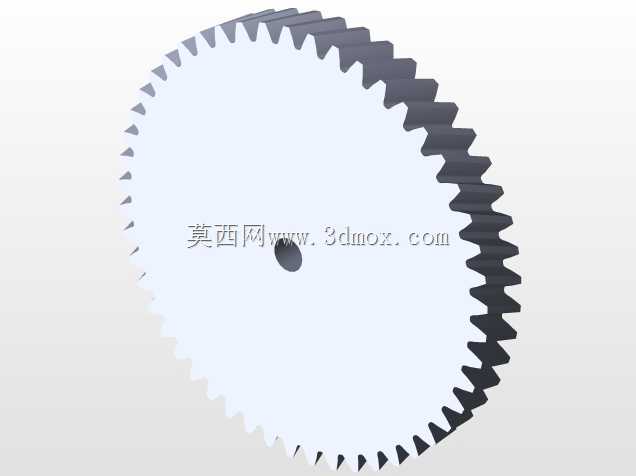

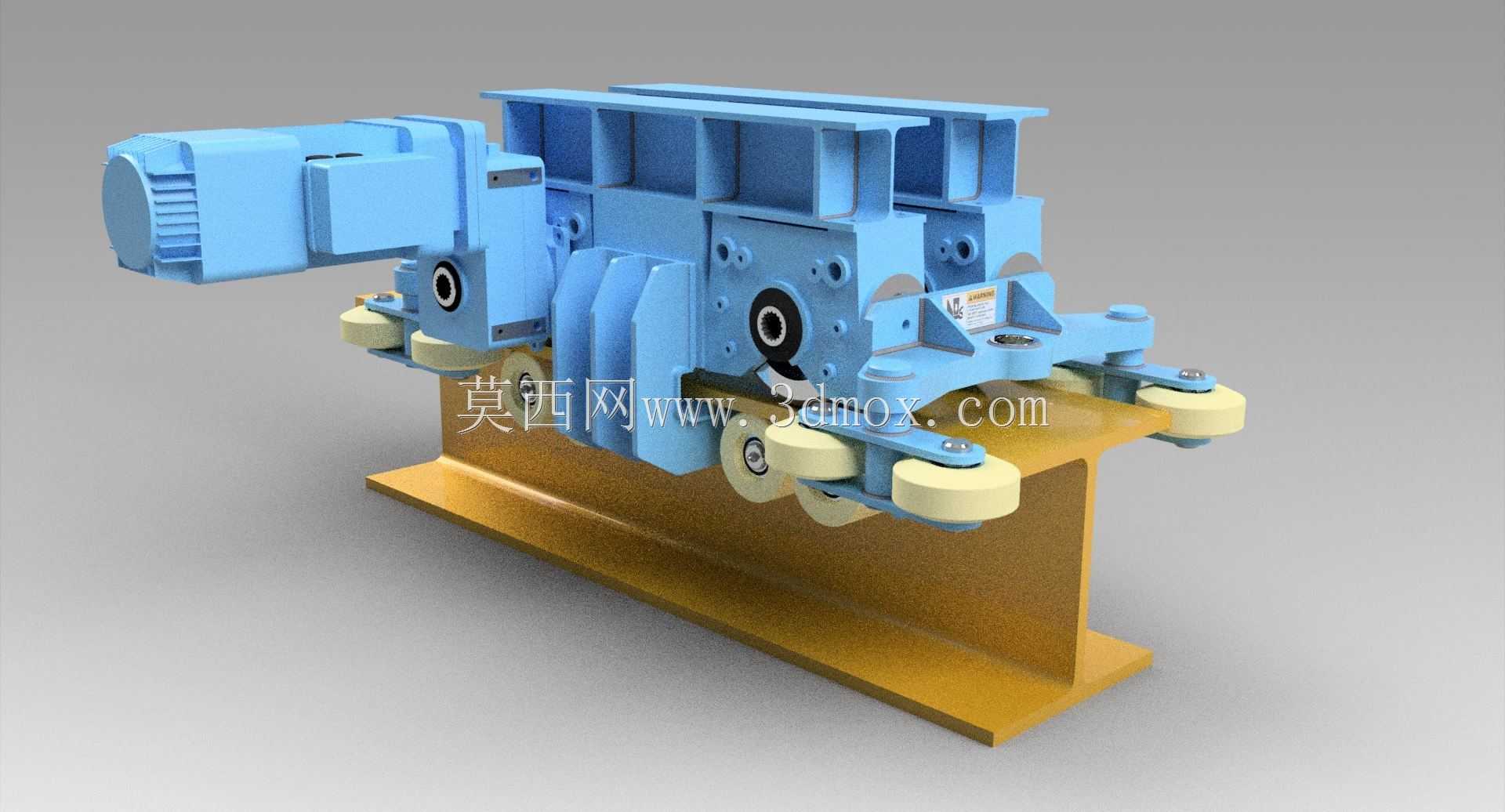

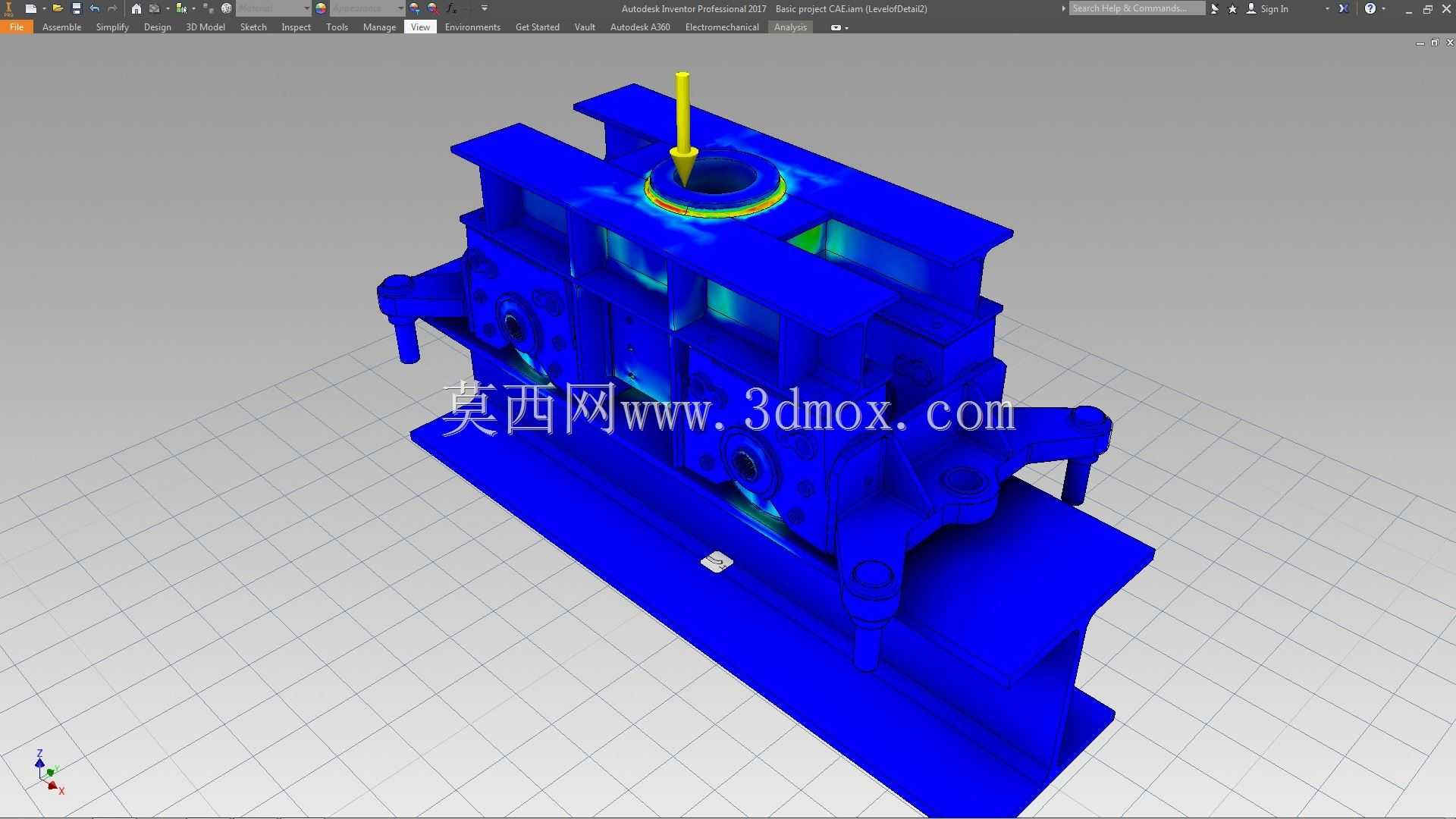

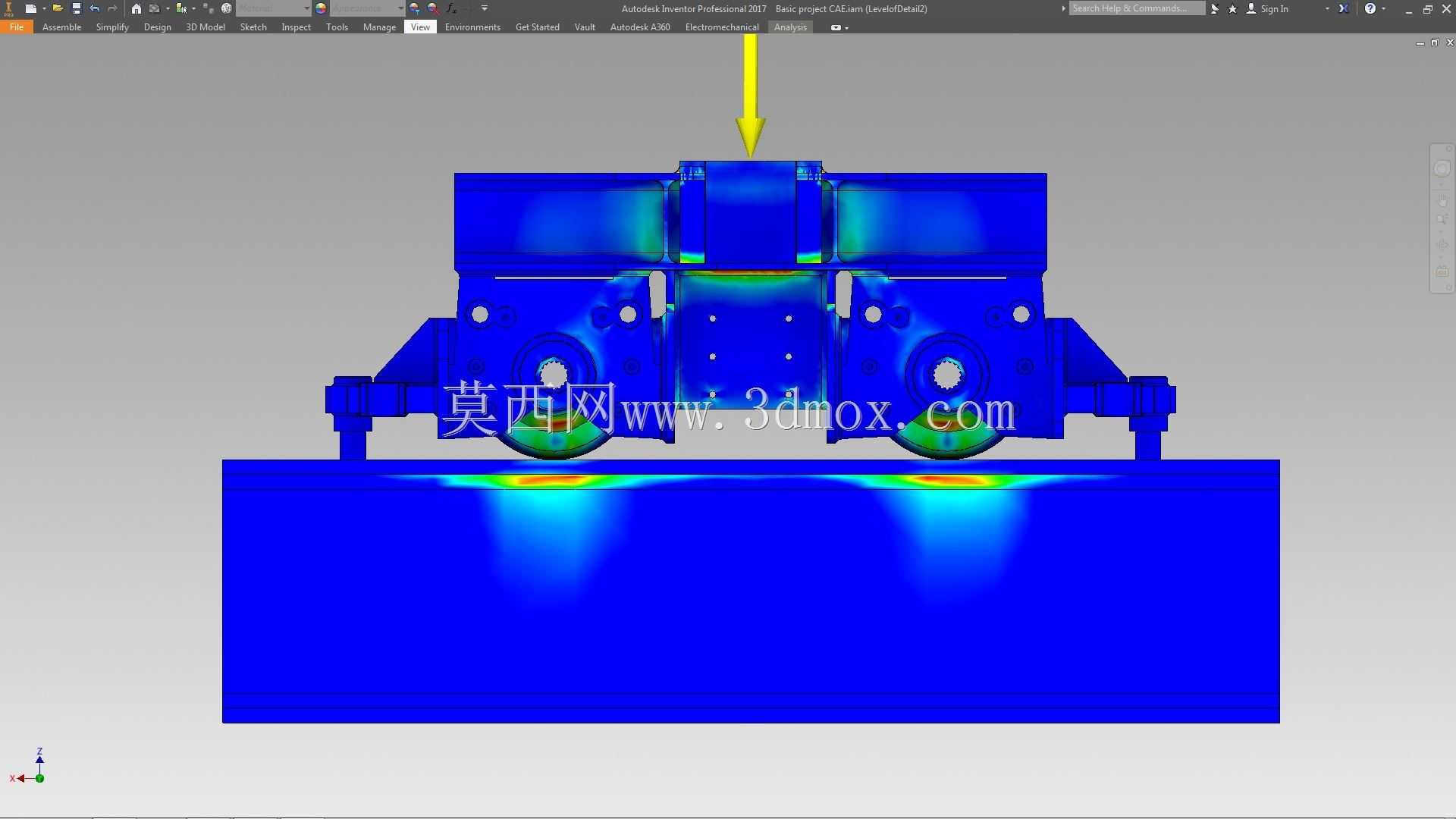

在轨道交通、重型钢结构厂房、桥梁运维等场景中，金属梁作为核心承重构件，长期承受交变载荷、环境腐蚀作用，内部易萌生疲劳裂纹、夹层、未焊透等隐蔽缺陷，这类缺陷无法通过肉眼外观排查识别，一旦扩展会直接引发结构失稳垮塌的恶性安全事故，这款探伤装置正是针对这类金属梁的在役检测、出厂质检场景开发的专用检测工装。整套装置采用骑跨式卡装结构设计，作业时可直接卡合在工字钢、H型钢等常见截面的金属梁翼缘上，底部支撑座与梁体上表面完全贴合，两侧的定位支脚卡在翼缘侧边，无需额外搭建临时固定支架，检测人员推动装置即可沿梁体长度方向平稳行进，避免了传统手持探伤探头偏移、耦合层厚度不均导致的检测数据失真问题。装置中部预留的探头安装位可垂直对准梁体待检测区域，探头的下压行程做了限位设计，既保证探头耦合面与梁体表面紧密贴合，又不会因压力过大磨损探头晶片，周边的框架结构做了加强筋布局，在控制整体重量的前提下保证行进过程中不会出现结构形变，确保探头始终垂直于检测面，满足超声波探伤的声束入射角度要求。设计阶段针对不同规格的金属梁翼缘宽度做了适配考量，两侧支脚的间距预留了调节余量，可覆盖常规工程中常用的中型、重型H型钢梁检测需求，装置整体重心落在卡装结构的中心线上，手动推行时不会出现侧倾卡滞，单人即可完成长距离梁体的连续检测作业。装置的主体框架采用一体化机加工结构，各连接部位的装配公差控制在毫米级，避免长期反复使用后出现连接松动导致的定位偏差，探头安装位周边预留了耦合剂导流槽，检测过程中溢出的耦合剂可沿槽体导流回收，不会污染梁体表面或装置内部的传动结构。相较于传统的手持探伤作业方式，该装置将探头定位、行走导向功能集成在一体，检测过程中声束入射角度、耦合压力始终保持恒定，检测数据的重复性、一致性大幅提升，可有效识别梁体内部毫米级的疲劳裂纹、焊接缺陷，既可以用于金属梁生产环节的出厂质量抽检，也可用于在役钢结构桥梁、厂房行车梁的定期运维检测，排查隐蔽结构故障，避免因结构缺陷引发的安全事故。
