小型十字轴式万向传动接头结构设计

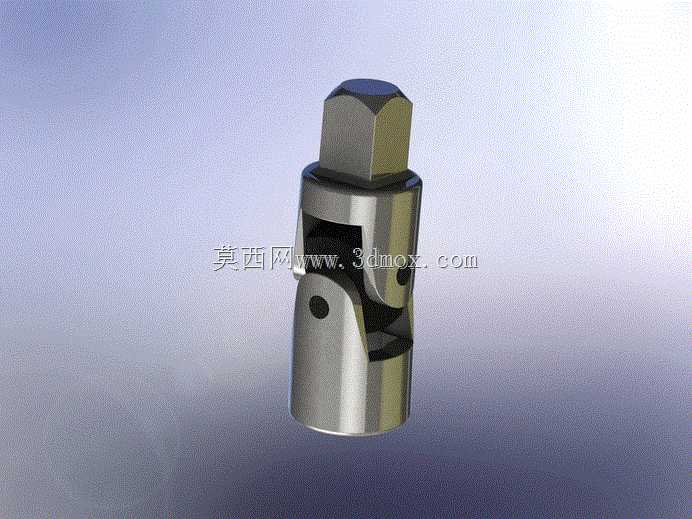

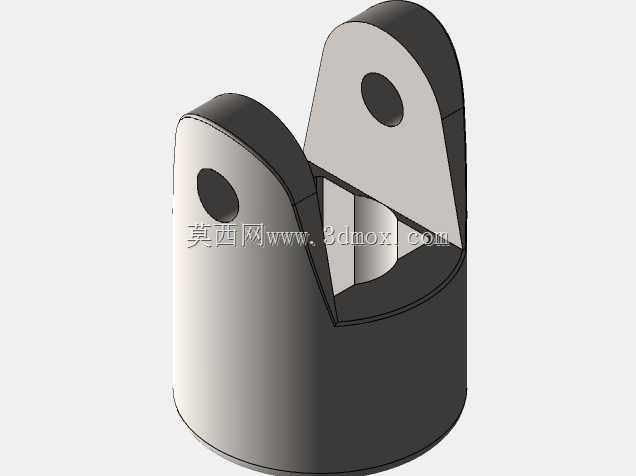

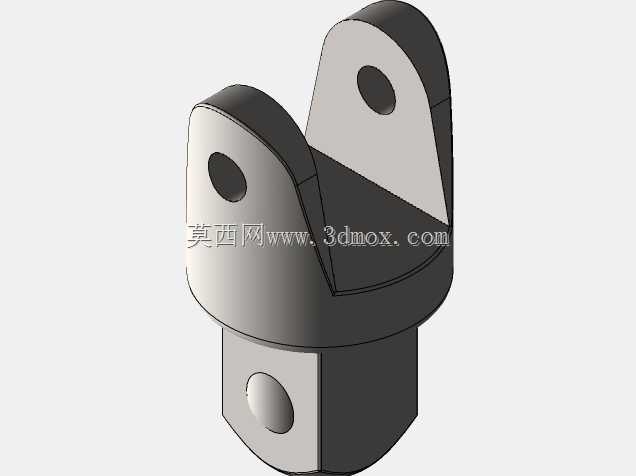

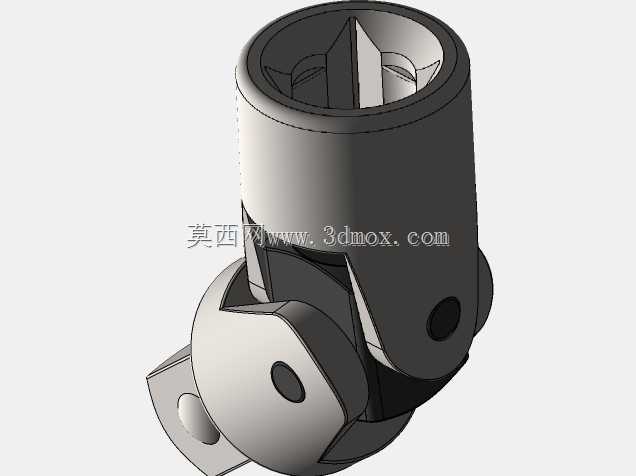

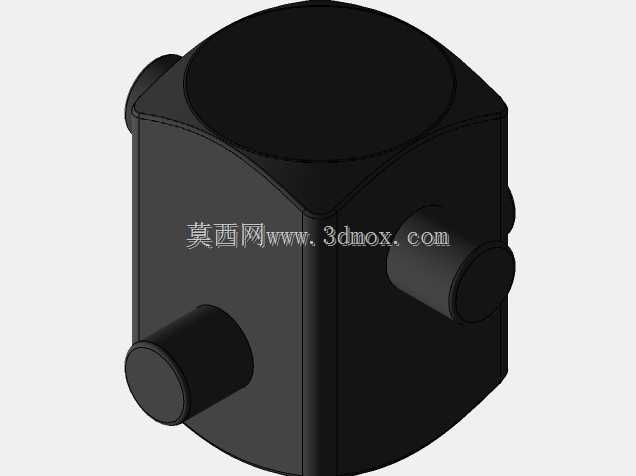

这类小型万向节常被用在多轴联动的工装夹具、小型自动化输送线的动力接驳端，还有部分台式机床的进给传动分支上，用来解决两根传动轴存在小角度偏斜时的扭矩传递问题，避免硬连接带来的轴系憋劲、轴承过早磨损的故障。实际选型时首先要确认安装边界，两端的轴头采用六角插接结构，不需要额外做键槽加工，直接插入对应内六角的传动孔即可完成周向固定，安装时要保证两端轴的夹角不超过单节万向节的允许偏角范围，否则会出现传动卡滞、转速波动超差的问题。从结构设计来看，这个万向节采用分体式叉头配合十字销的经典结构，两个叉头分别对应主动端和从动端，十字销的四个轴颈分别嵌入两个叉头的销孔内，销孔位置做了同轴度公差约束，保证转动时四个转动副的间隙均匀，不会出现松旷或者卡滞的情况。叉头的外形做了圆弧过渡处理，没有尖锐的棱角，既避免了安装调试时的磕碰划伤，也能减少转动过程中与周边管线、结构件的干涉风险。在功能特性上，单节万向节在传递扭矩的过程中，当两轴存在夹角时，从动轴的转速会呈现周期性波动，夹角越大波动幅度越明显，所以这类小型万向节更适合用在转速不高、对传动平稳性要求不是极端严苛的场景，如果需要消除转速波动，通常要成对使用双万向节结构，保证中间轴两端的叉头处于同一平面，且两端的偏角相等。日常维护时要注意给十字销的转动副预留润滑空间，部分同结构的产品会在销孔位置加装油嘴，定期注入润滑脂就能减少转动副的磨损，延长使用寿命。做三维建模的时候，要重点关注十字销与叉头销孔的配合间隙，间隙过大会导致传动回差过大，影响传动精度，间隙过小则会导致转动阻力大，甚至在温度变化时出现热胀卡滞的问题，同时要校核叉头根部的强度，因为扭矩传递过程中叉头根部是应力集中的位置，要保证在额定扭矩下不会出现塑性变形。安装时还要注意轴向的定位，两个叉头套在十字销上之后，要通过卡簧或者销钉做轴向限位，防止转动过程中十字销轴向窜动脱出，造成传动失效。这类结构的万向节相比波纹管式联轴器，能承受更大的扭矩，允许的轴间偏角也更大，但是传动平稳性稍差，在选型时要根据实际的工况转速、扭矩大小、轴系偏角情况综合判断，不要盲目选用大规格的产品，避免造成安装空间的浪费和成本的不必要提升。
