立式双组曲柄连杆传动演示机构

项目分类:3D模型 发布时间:2021-09-18 ID:273684
  • 立式双组曲柄连杆传动演示机构
  • 立式双组曲柄连杆传动演示机构
  • 立式双组曲柄连杆传动演示机构
  • 立式双组曲柄连杆传动演示机构
  • 立式双组曲柄连杆传动演示机构
  • 立式双组曲柄连杆传动演示机构
  • 立式双组曲柄连杆传动演示机构

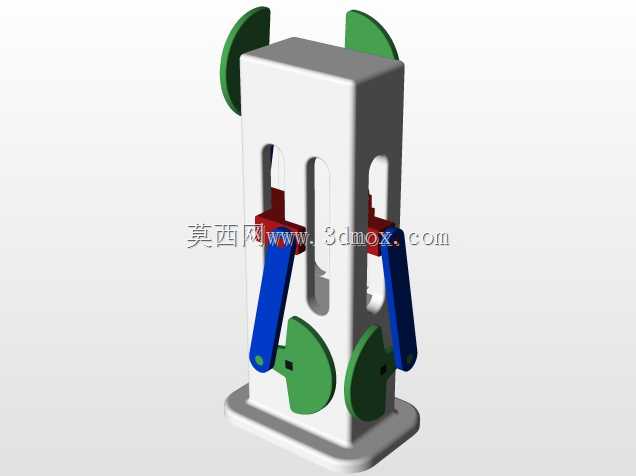

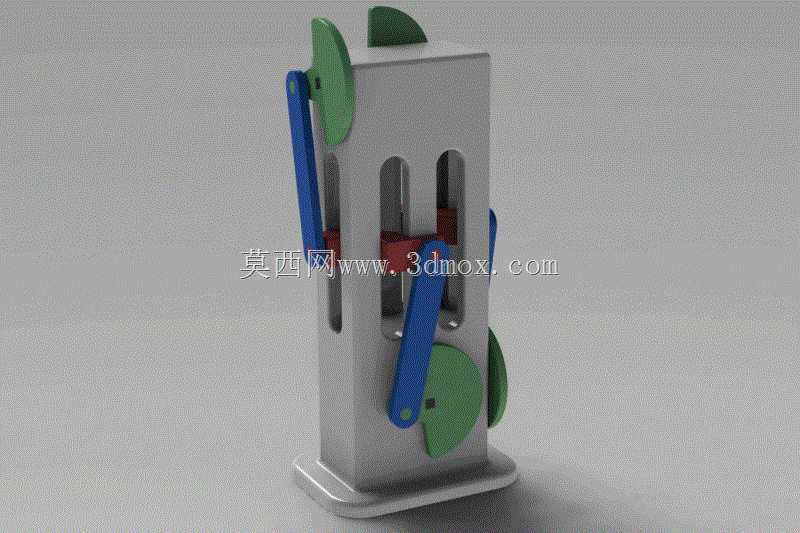

这套曲柄连杆机构采用立式对称布局设计,核心功能是实现旋转运动与直线往复运动的双向转换,可作为小型自动化设备的执行端传动单元,也能用于机械原理教学的运动演示场景。主体支撑采用立式矩形框架结构,底部设置一体化安装底座,底座预留标准安装孔位,可直接固定在型材工作台或设备安装基板上,整体安装边界控制在窄幅立式空间内,对安装面的横向尺寸要求较低,适合集成在空间紧凑的小型自动化工位中。机构采用双侧对称布置的传动组,两侧曲柄分别安装在框架上下端的转轴位置,通过蓝色连杆与框架中部的滑动块铰接,滑动块嵌装在框架正面的纵向导向槽内,运动过程中沿槽体做直线往复动作,两侧的绿色轮盘作为曲柄的配重与手动驱动部件,可通过手动拨动轮盘直观观察整套机构的运动传递过程。设计过程中优先考虑了运动干涉的规避,连杆与框架槽体的间隙经过反复校核,在整个运动行程内不会出现剐蹭卡滞问题,铰接位置均采用销轴连接结构,预留了标准轴承的安装位,实际加工装配时可加装微型滑动轴承降低铰接处的摩擦阻力,提升机构运行的顺畅度。从实际应用角度出发,这套机构可拓展用于小型送料装置的直线驱动单元,也可作为教学实验台的核心传动模块,帮助学习者理解曲柄连杆机构的死点位置、行程速比等核心特性,对称双组的设计还可实现双侧同步往复动作,适配需要双向同步直线输出的工位需求。框架上的导向槽采用贯通式设计,既可以观察内部滑动块的运动状态,也能在实际使用时为滑动块提供充足的润滑维护空间,整体结构没有冗余的复杂零件,所有零部件均可采用常规的板材切割、轴类车削工艺加工,加工门槛较低,适合作为机械结构设计的入门练习案例,也可直接经过参数调整后适配实际生产中的小行程直线传动需求。
