手动刀杆压装作业小型台式压力设备

这款手动台式压装设备，主要面向刀具修磨、小型五金零件装配场景设计，常见于机加工车间的刀具预处理工位、五金维修班组的小零件压装作业环节，可完成刀具刀杆与刀头的过盈压合、小型销轴的压入、薄型零件的校形、小尺寸轴承的装配等作业，无需外接动力源，依靠手动杠杆机构放大操作力，适合无气源、电源的零散作业场景，也可作为生产线旁的辅助压装工位器具，应对小批量、多频次的压装需求，避免动用大型液压或气动压机造成的产能浪费。

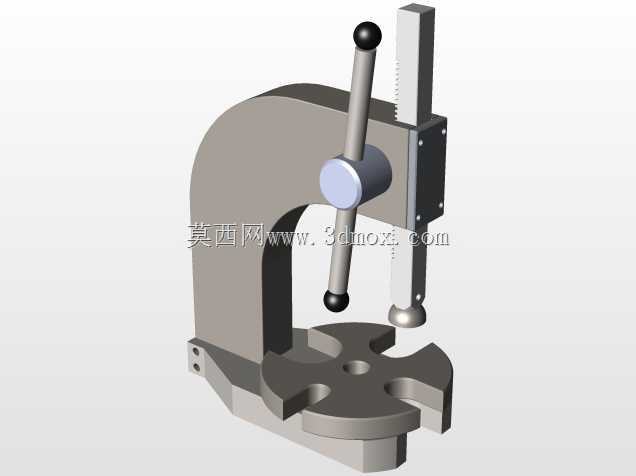

从结构设计来看，整体采用C型开式机身布局，开口朝向作业人员一侧，操作时工件取放无遮挡，机身采用整体式钢结构设计，保证压装作业时机身的刚性，减少压头受力后的形变偏移，压头与底座工作面的垂直度控制在合理公差范围内，避免压装过程中出现偏载导致工件报废或设备损伤。操作端采用双球头手扳杠杆结构，杠杆比经过匹配计算，操作人员施加较小的手动力即可在压头端输出足够的压装力，适配直径20mm以内的销轴压装、过盈量0.05mm以内的零件装配需求。压头侧配套齿条式导向进给结构，可根据工件高度快速调整压头初始位置，调整完成后依靠杠杆驱动实现慢速压合进给，进给过程无卡顿，压合行程可覆盖0-80mm的作业区间，满足多数小型零件的压装行程需求。

底座配套可更换的定位工装台，图中所示的十字槽定位盘可适配不同规格的刀杆定位需求，作业时可根据待压装零件的外形更换对应定位工装，无需对设备主体进行改造。设备整体占地面积较小，可直接放置在标准钳工工作台面上使用，无需额外做地基固定，机身底部预留安装孔位，若作业时需要承受较大压装力，可通过螺栓将设备固定在工作台面，提升作业稳定性。设备的运动部件均预留润滑注油位置，日常维护仅需定期在导向面、铰接点涂抹润滑脂即可，无复杂的液压、气动元件，故障率极低，适合一线班组长期高频次使用。

在设计细节上，压头端部采用标准的安装接口，可根据作业需求更换平压头、V型压头、定位压头等不同端头，适配不同外形零件的压装需求，避免压伤工件表面。机身的C型开口深度经过优化，可放置直径150mm以内的盘类零件，满足多数小型工装、刀具的压装尺寸边界，不会出现工件无法放入开口的情况。操作杠杆的摆动角度控制在人体工学舒适区间内，操作人员站立作业时无需过度抬臂或弯腰即可完成全程压合作业，长时间作业不易产生疲劳。
