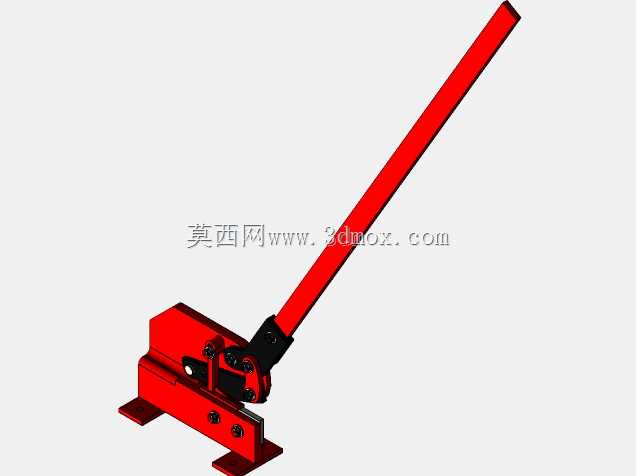

手动杠杆式钢板剪切工装结构设计

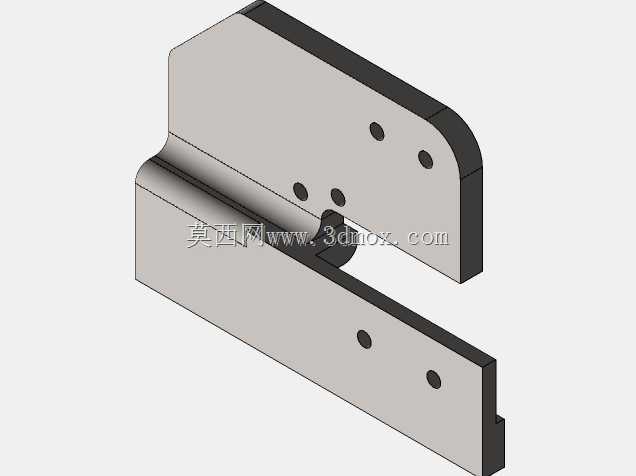

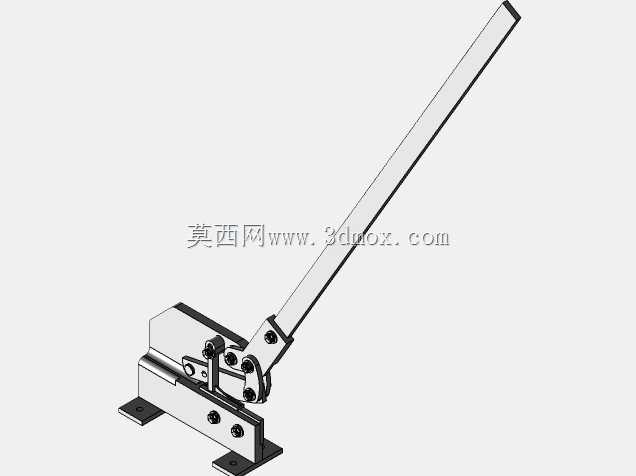

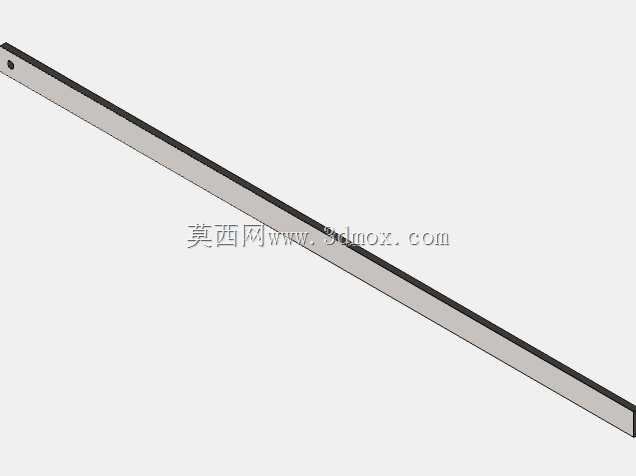

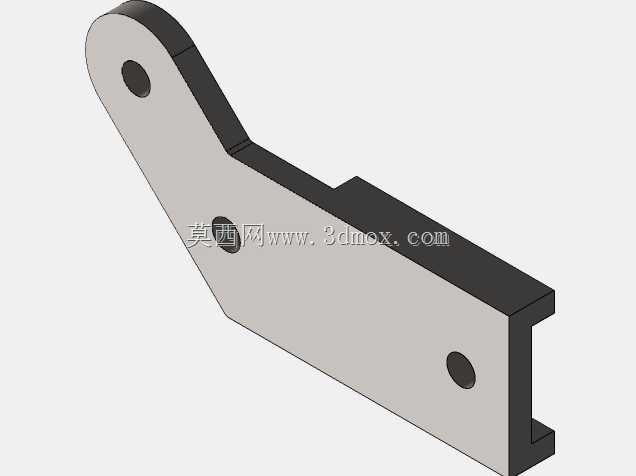

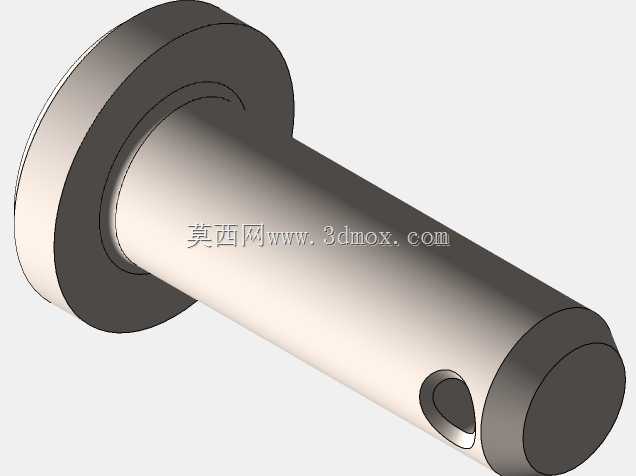

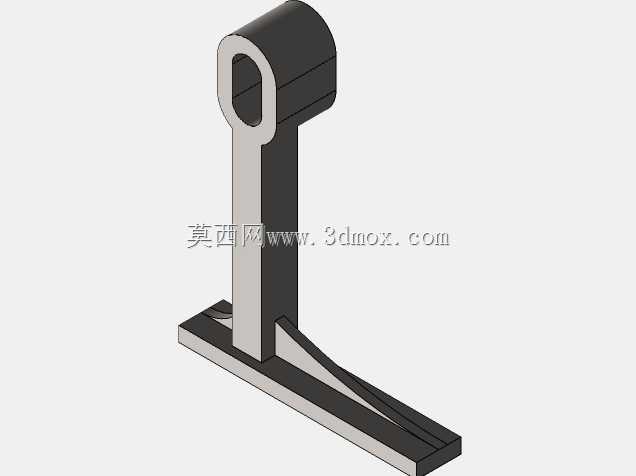

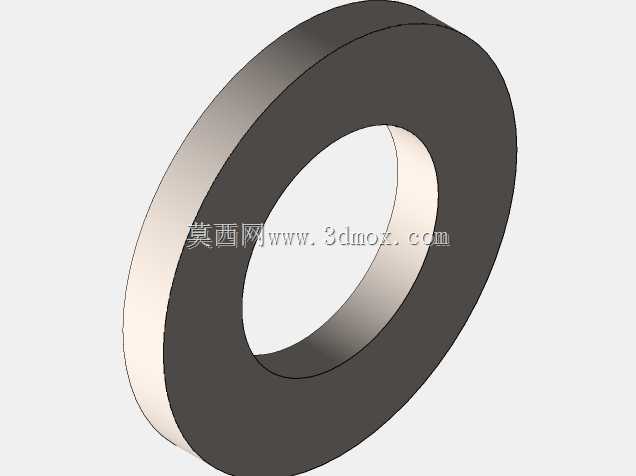

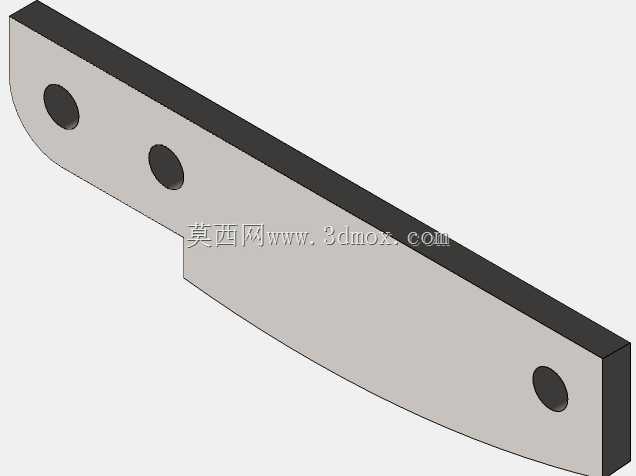

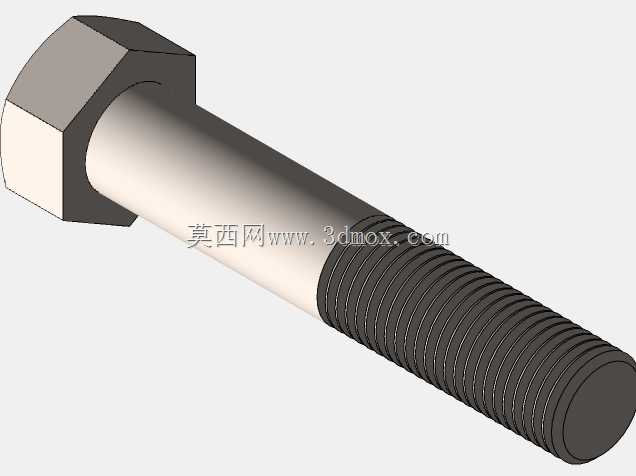

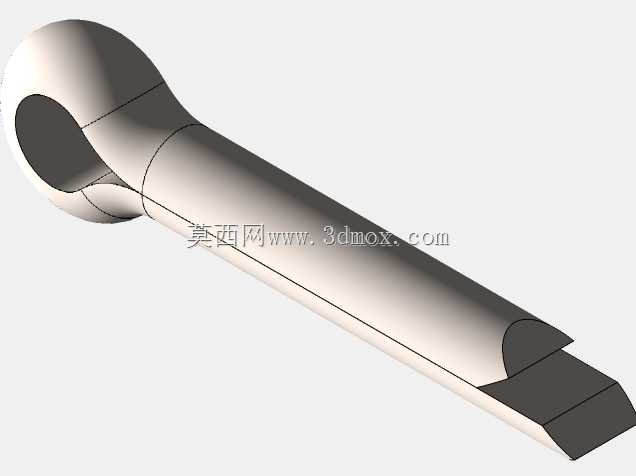

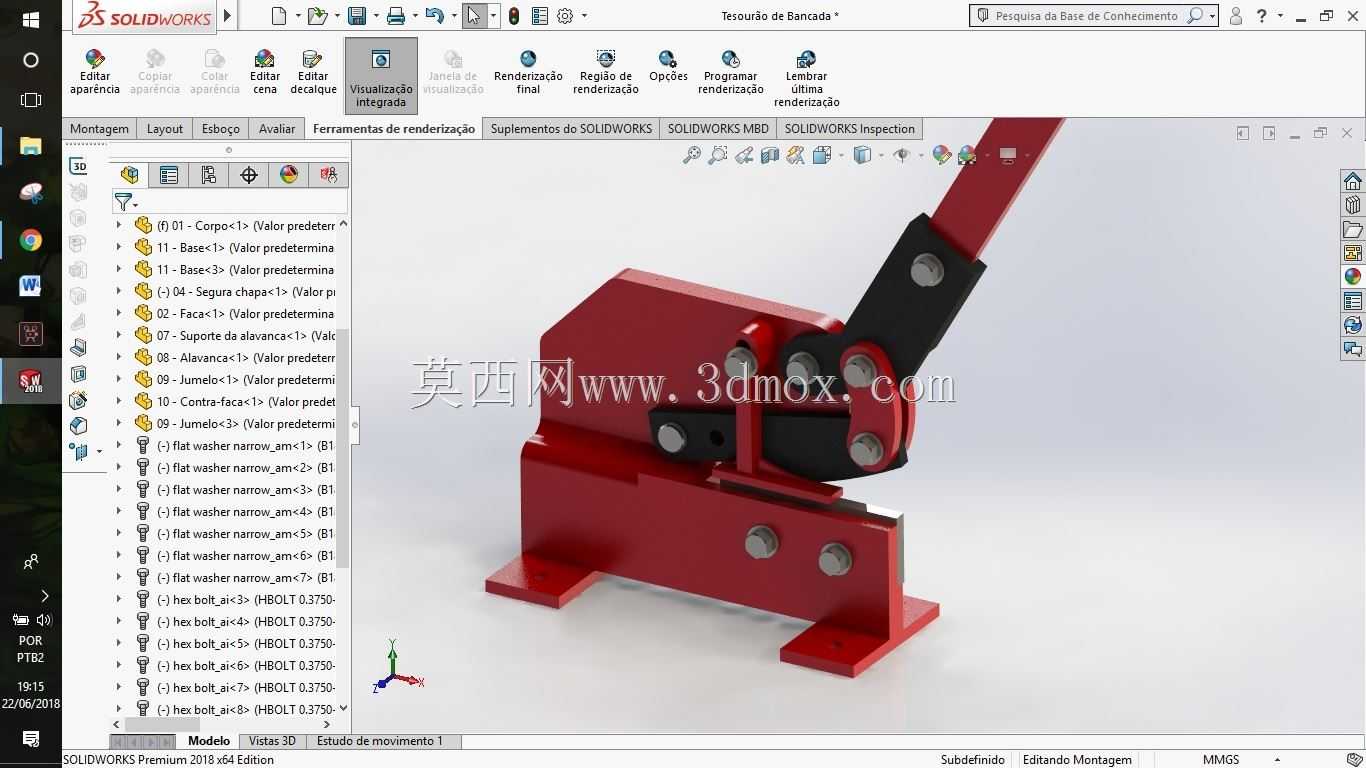

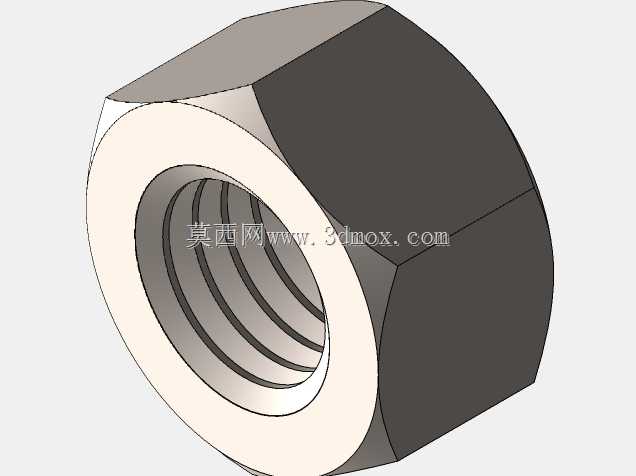

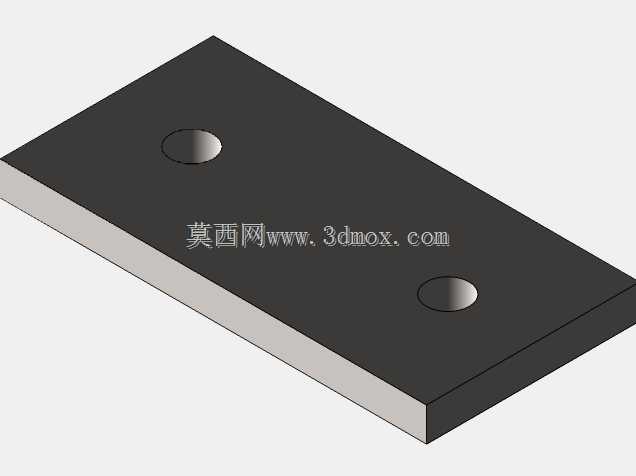

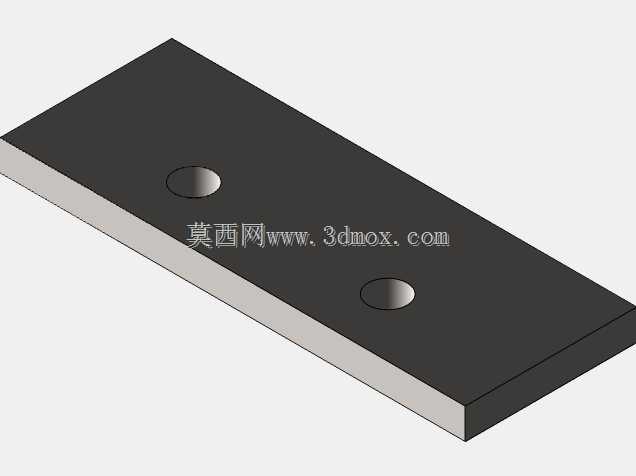

这款手动杠杆剪切设备主要面向小型钣金加工点位、五金维修工位、工地现场临时加工作业场景，无需外接动力源即可完成薄钢板、扁铁、小型型材的切断作业，相比大型剪板设备具备部署灵活、操作门槛低、无能耗的优势，适合零散小批量的剪切加工需求，在五金作坊、售后维修、户外安装配套等场景中能大幅降低作业准备时间，无需提前规划设备供电与大型设备安装空间。设备核心采用二级杠杆增力结构，通过长操作臂的力矩放大，将人手施加的操作力放大数倍传递到剪切刃口，刃口采用斜口剪切设计，剪切过程中刃口逐步切入板材，相比平口剪切大幅降低所需操作力，同时避免板材剪切过程中出现翘曲变形，刃口间隙通过侧部的调节螺栓进行微调，可适配不同厚度的低碳钢板、铝板、铜板等常见金属板材，剪切过程中板材依靠设备底座的定位挡块实现快速定位，无需额外划线即可完成定长剪切，提升零散加工的作业效率。从结构设计层面来看，设备整体采用分体式装配结构，主体机架为厚钢板焊接后整体铣削加工成型，保证受力框架的刚性，避免剪切受力时机架出现形变导致刃口错位，杠杆铰接点均采用销轴加耐磨衬套的结构，长期使用磨损后可快速更换衬套，无需整体更换铰接部件，降低后期维护成本。底座采用带安装孔的支脚结构，可通过膨胀螺栓直接固定在工作台或者地面上，安装时需保证底座台面水平，避免剪切过程中设备出现晃动，设备整体安装占地尺寸较小，预留的操作空间仅需满足操作臂上下摆动的行程范围即可，无需额外预留进料出料的大型输送空间，剪切工位的进料侧预留了平直的支撑台面，可托住待剪切的长板材，避免板材下垂导致剪切尺寸出现偏差。刃口部分采用合金工具钢淬火处理，硬度满足常规薄金属剪切的耐磨需求，长期使用刃口出现磨损后可通过紧固螺钉快速拆卸刃口进行修磨或者更换，无需拆解设备主体结构。设备的操作臂末端套有防滑绝缘握套，提升操作时的握持摩擦力，冬季低温环境下操作也不会出现冻手的问题，铰接位置均预留了润滑注油孔，定期加注润滑脂即可降低铰接部位的磨损，延长设备整体使用寿命。在实际选型适配时，可根据常加工的板材最大厚度匹配对应规格的设备，日常使用时需注意避免剪切超过刃口硬度的高硬度钢材，防止刃口崩裂，每次作业完成后及时清理刃口位置的金属碎屑，避免碎屑卡入刃口间隙导致下次剪切出现板材毛刺。
