流水线式金属异物检测剔除设备结构

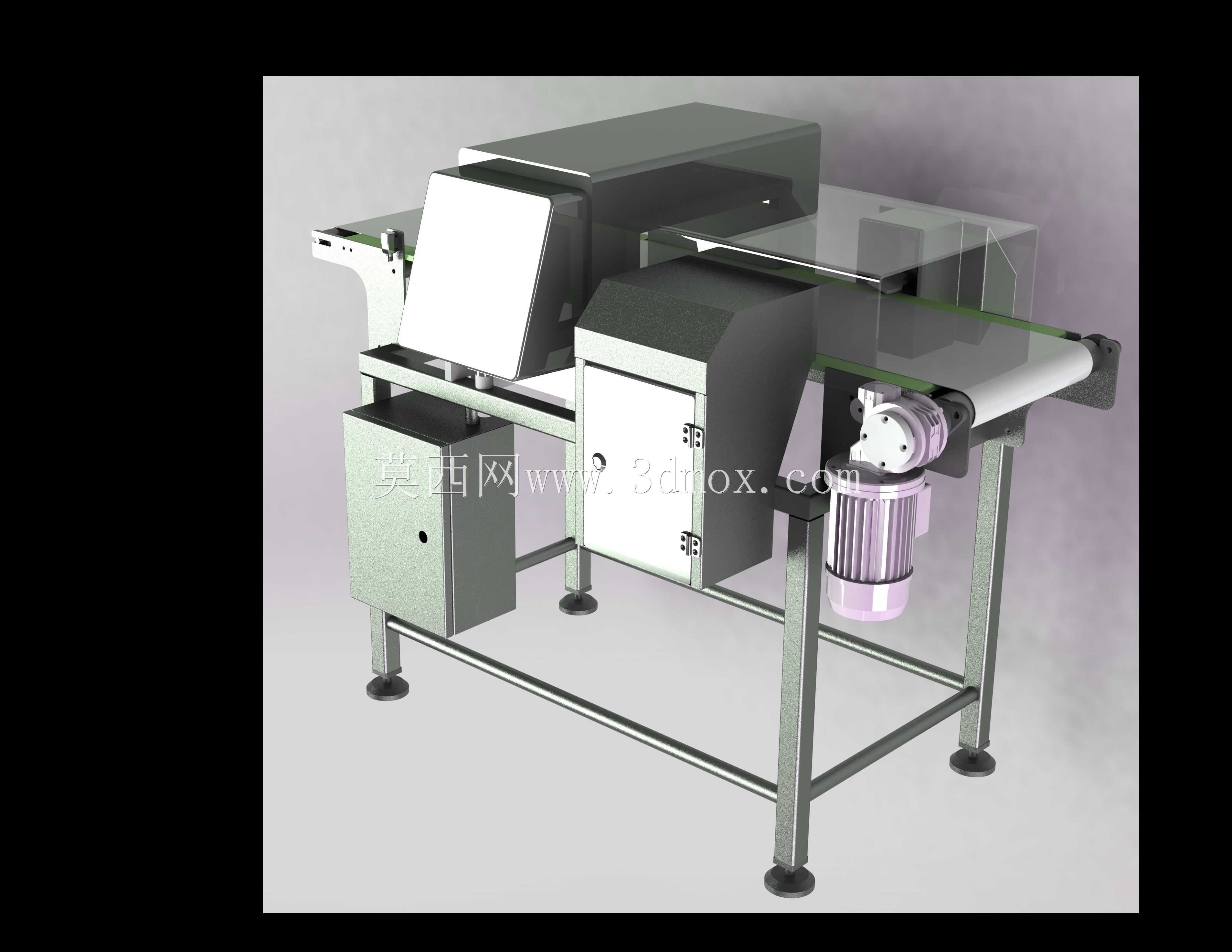

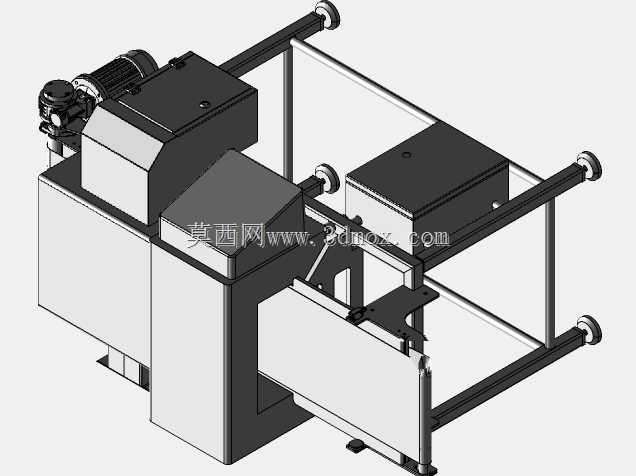

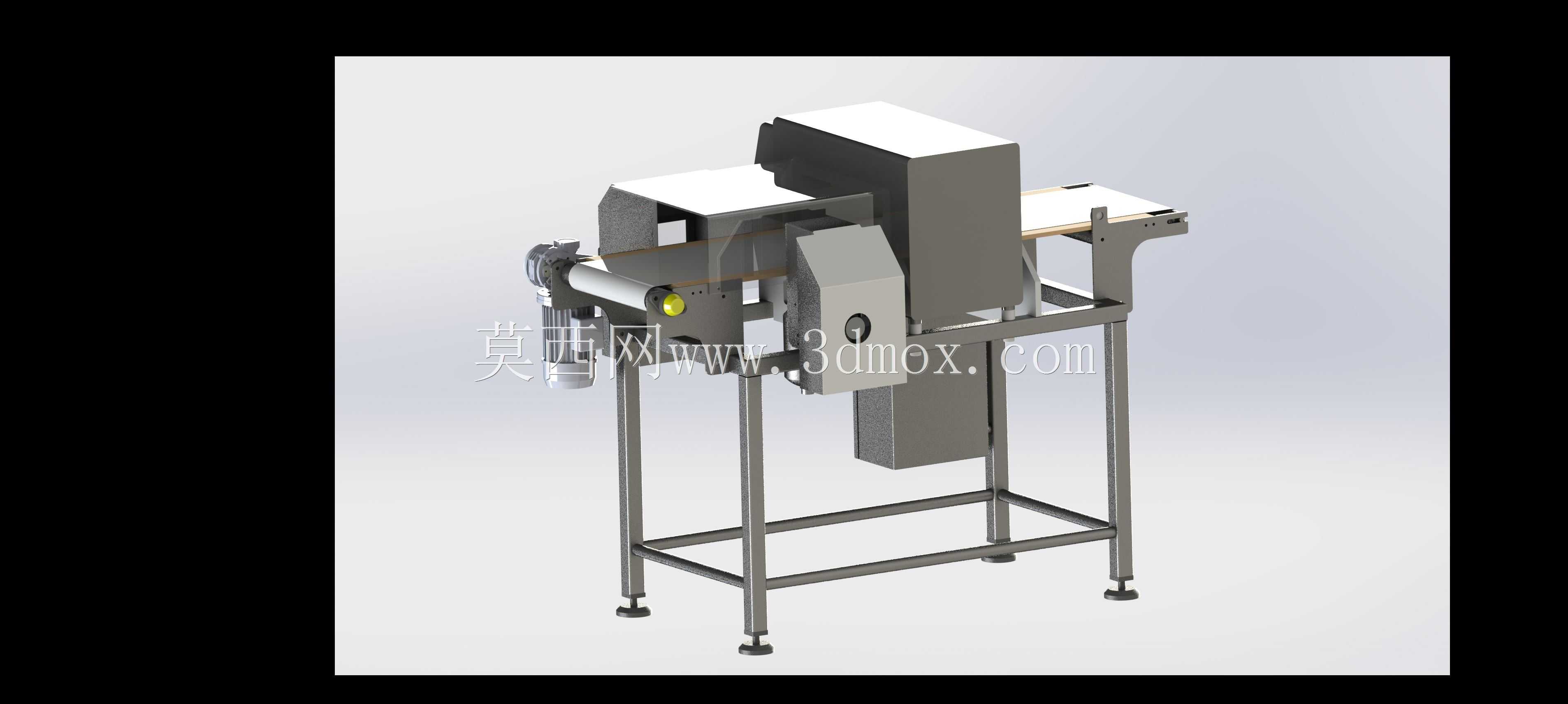

这款检测设备主要面向食品加工、日化包装、医药生产等连续化生产场景，部署在成品包装工序后端、装箱工序前端的输送链路中，用来排查混入产品或包装内的铁、非铁金属、不锈钢等各类金属异物，避免带金属杂质的产品流入市场，同时也能保护后端的切割、分装等精密加工设备不被金属异物磕碰损坏。设备整体采用不锈钢方管焊接机架，底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时需要预留两侧输送对接的操作空间，机架上方的检测探头区域做了全封闭钣金防护，避免车间粉尘、喷淋清洗的水汽进入检测模块内部，影响检测精度。输送部分采用食品级平皮带，驱动端配置减速电机与传动辊组，张紧端设计了可调张紧结构，长期运行皮带松弛时可快速调整张紧量，无需拆解整体机架结构，皮带下方设置多组承托托板，避免较重产品通过时皮带下垂蹭到检测探头内壁。检测探头的通道尺寸适配常规袋装、盒装产品的通行需求，通道内壁做了光滑无死角处理，不会卡滞输送过程中的产品，探头内部集成的平衡线圈结构，可在产品通过时快速识别金属异物引发的磁场变化，触发后端的剔除信号。设备的电气控制箱集成在机架侧方的封闭钣金仓内，仓门设置密封胶条，布线全部走机架内部的穿线孔，外露线缆全部采用波纹管防护，符合食品车间定期冲洗的卫生防护要求。设计时优先考虑了设备的易清洁性，所有钣金折弯处都做了圆弧过渡，没有卫生死角，机架支腿之间的横撑高度预留了清洁工具伸入的空间，日常生产结束后可直接冲洗设备表面与输送皮带，不会有积液残留。设备对接生产线时，可直接与前后段的输送线做高度匹配，不需要额外做复杂的地基固定，仅需调整脚杯高度保证输送面水平即可，运行时的振动通过脚杯的橡胶垫缓冲，不会传递到周边设备影响其他工序的检测精度。
