带料卷上料机构的全自动装配设备

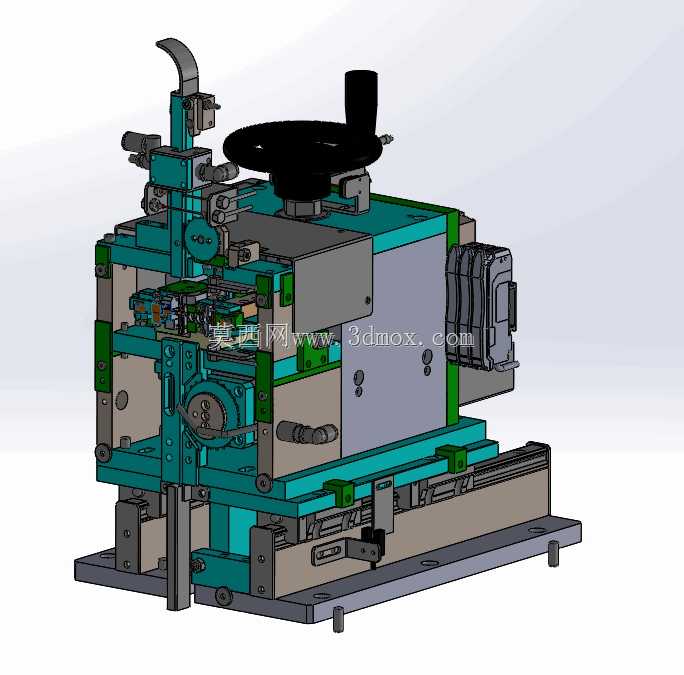

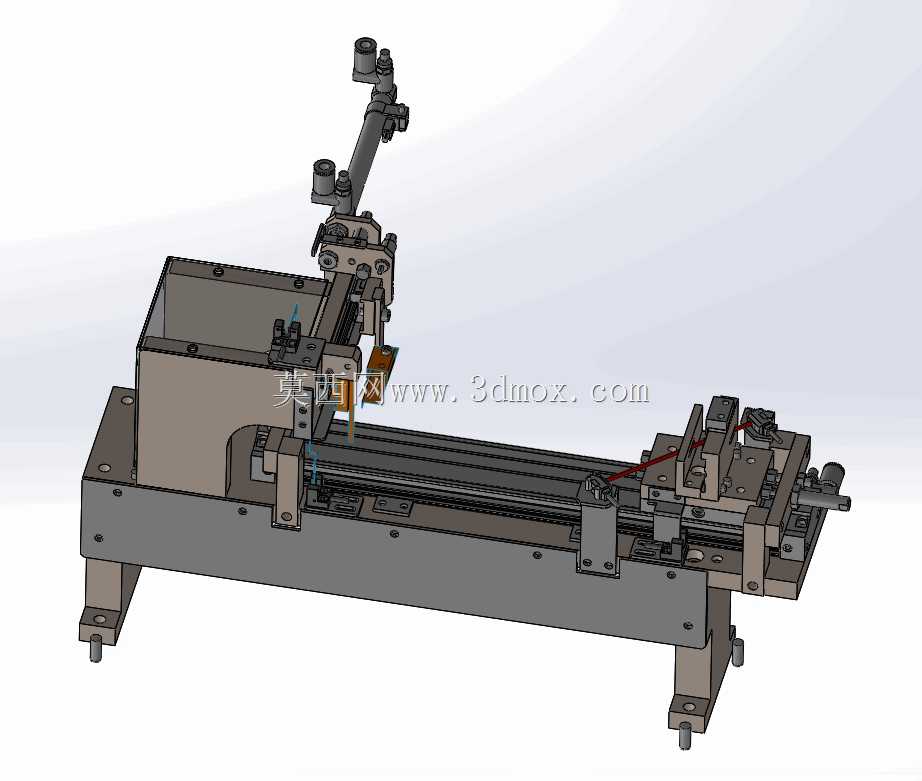

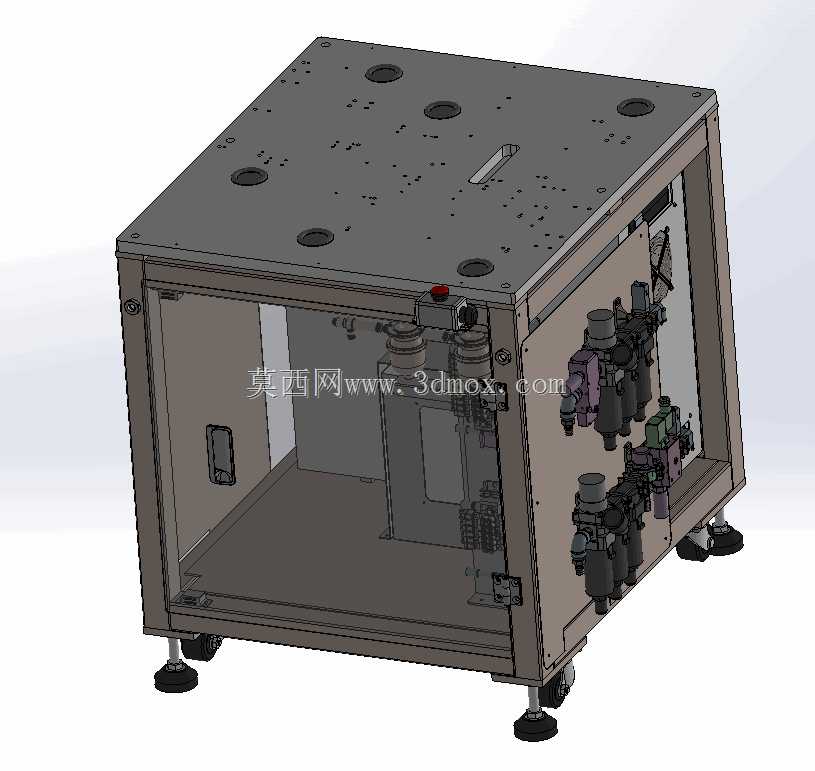

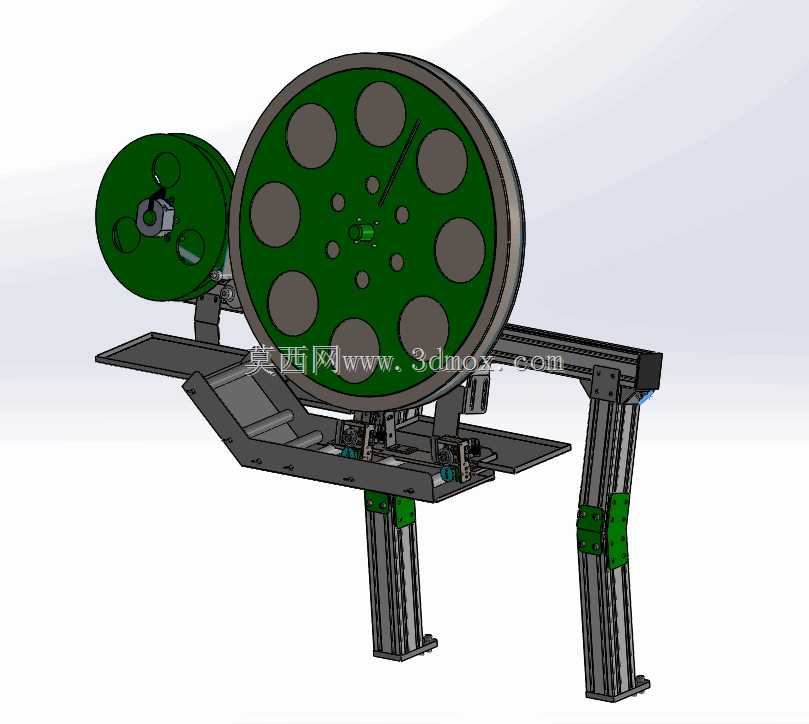

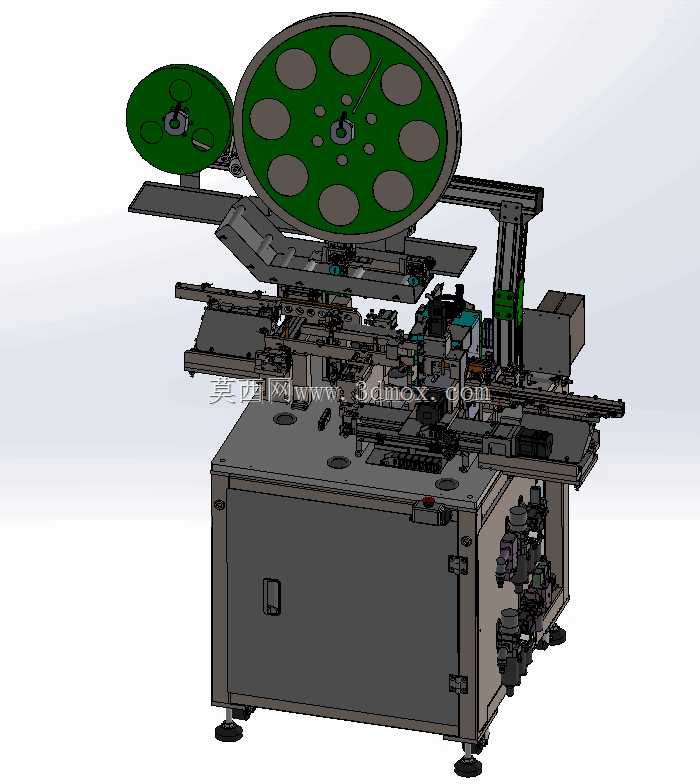

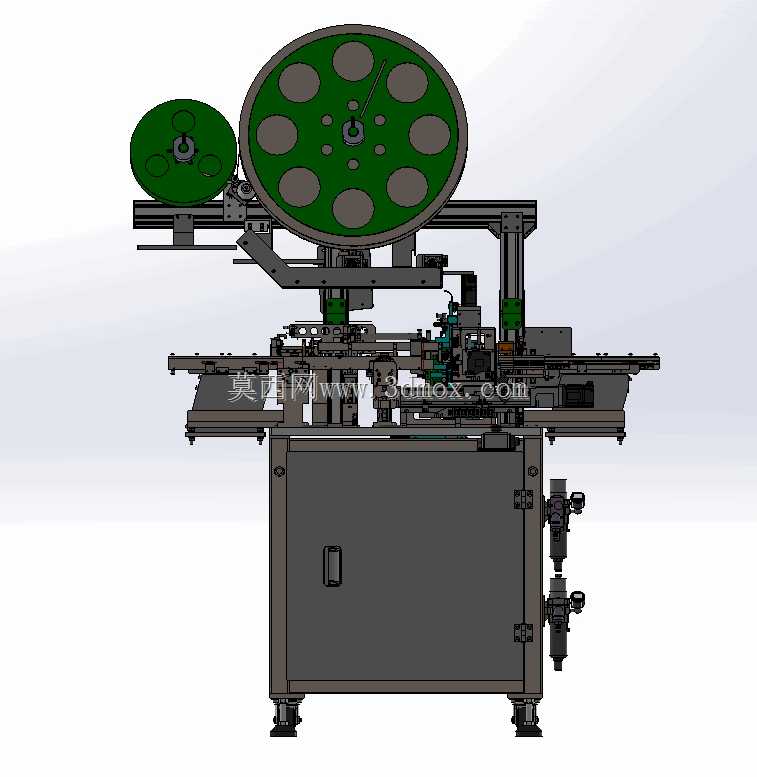

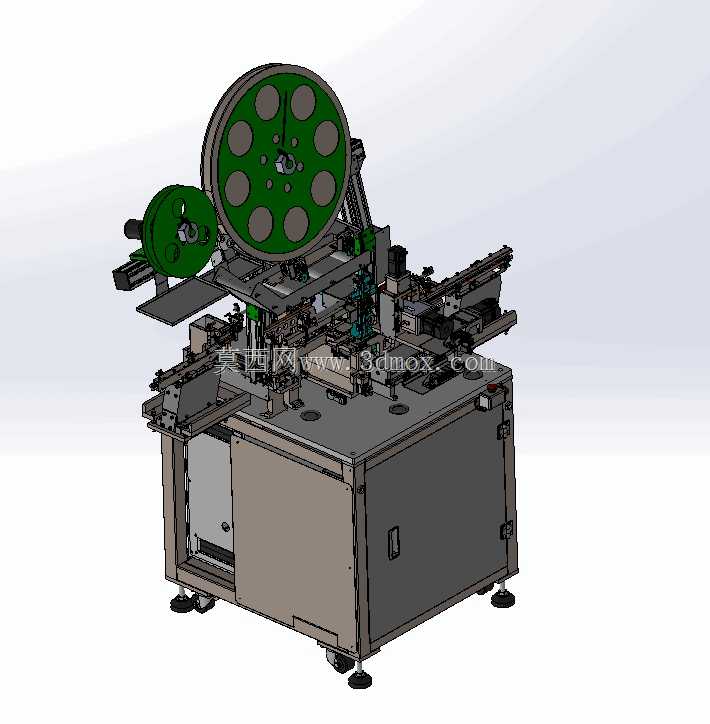

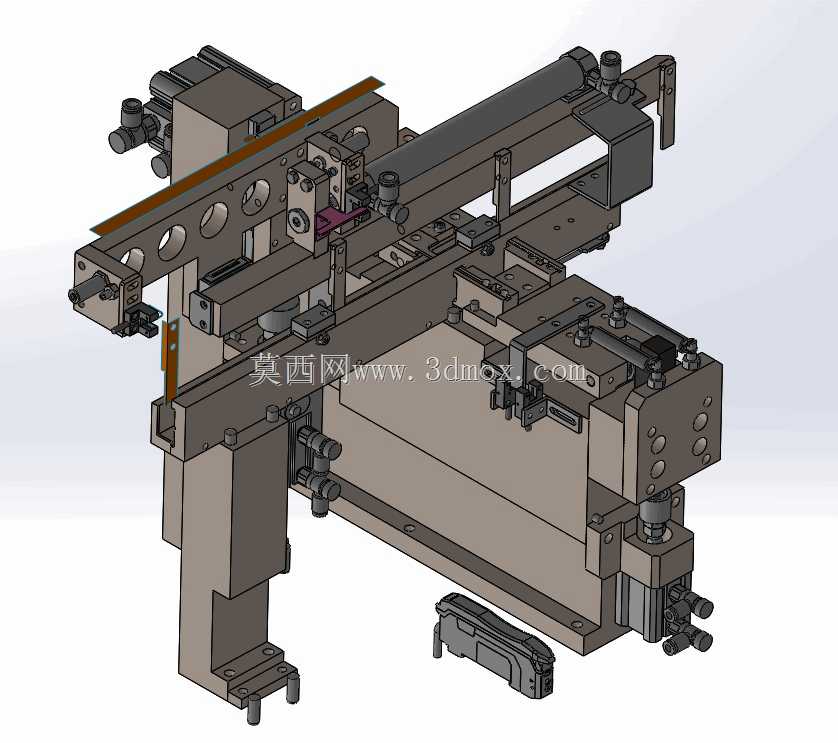

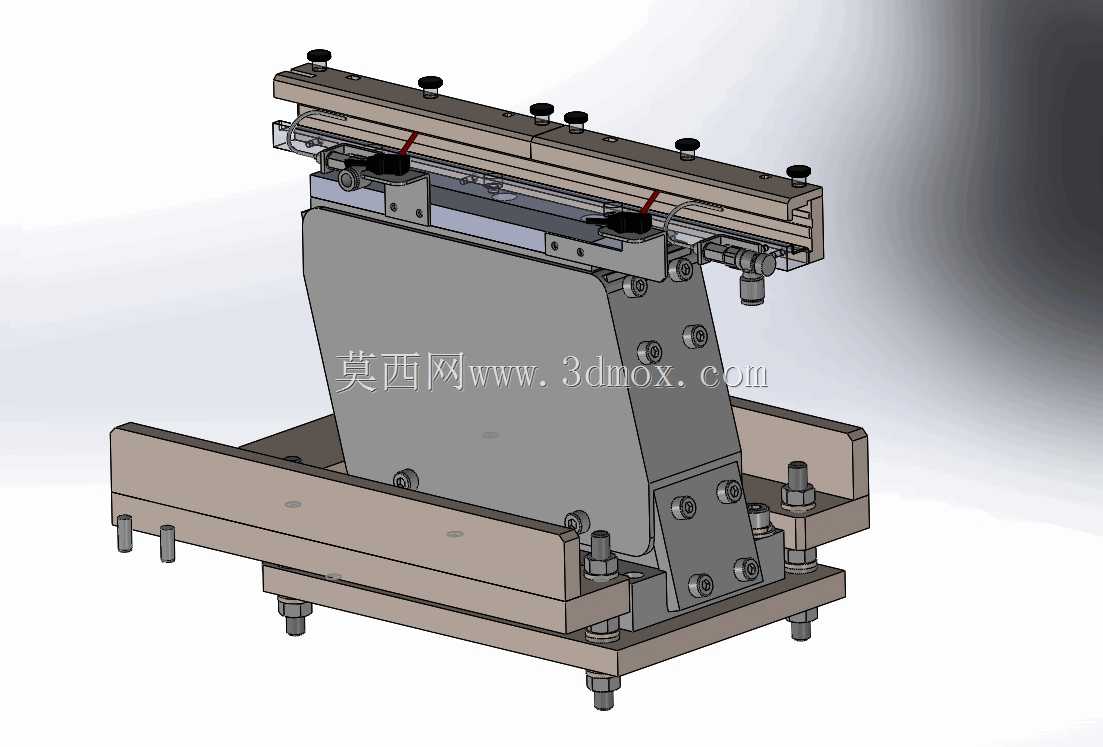

该设备为面向小尺寸零部件组装工序设计的全自动装配作业单元，整体采用落地式柜式机架结构，底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，机架主体采用方通焊接后钣金封板的结构形式，上部作业区域预留足够的操作与维护空间，整体安装边界可适配常规车间流水线的工位排布，无需额外占用过大的场地面积。设备顶部配置双料卷供料机构，大直径料卷用于承载卷装待装配辅料或散料编带，小直径料卷用于承载隔离离型纸或辅助料带，料卷机构配备张力调节组件与料带导向轨道，可保证料带输送过程中无偏移、无拉扯，避免料带变形影响装配精度。料带经导向轨道送入中部装配工位区域，该区域集成了多组直线导轨驱动的送料模组、定位夹具与压装执行组件，可实现待装配件的自动上料、定位、对位压合、成品出料的全流程作业，无需人工介入单工序操作。设备侧部配置的气动元件集成安装区，将电磁阀、调压阀等气动元件集中排布，既方便气路走线的规整布置，也便于后期维护时快速排查气路故障。从设计思路来看，该设备优先考虑了小尺寸零部件装配的对位精度需求，所有执行模组的安装基准面均做了平面度加工处理，导轨安装位预留了调整垫片的安装空间，可在装配调试阶段微调模组平行度，保证各工位动作的同轴度与位置精度。供料机构的料卷安装轴采用快拆式结构设计，更换料卷时无需额外工具即可完成料卷的装卸，可缩短换料停机时间，适配多批次小批量的生产场景。在实际生产应用中，该设备可直接对接前段加工流水线与后段检测包装流水线，作为整线中的装配工位单元使用，也可作为独立设备单独完成单工序的装配作业，适用于电子小配件、五金小组件、塑胶卡扣类零件的自动化组装工序，可替代人工完成重复度高、对位精度要求高的装配动作，降低人工操作的疲劳度带来的品质波动，同时提升单工序的作业效率。设备的出料端配置直振送料轨道，可将装配完成的成品有序输送至下一工位，作业区域周边预留了传感器安装位，可根据实际生产需求加装检测传感器，实现缺料检测、装配到位检测、不良品剔除等拓展功能，适配不同产品的装配工艺要求。
