多层矿用振动筛分设备三维结构设计

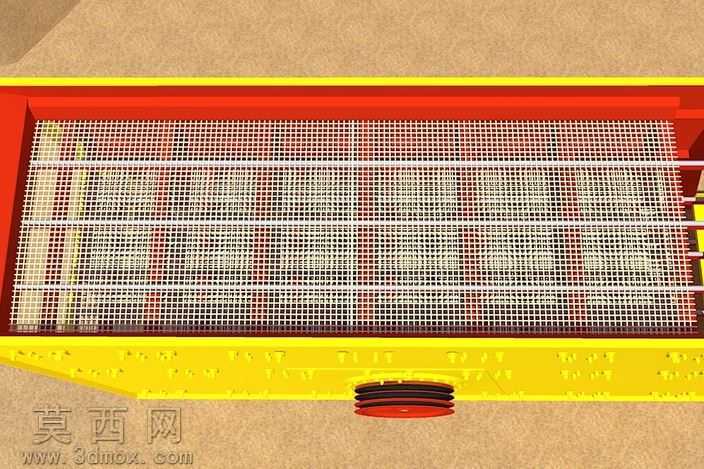

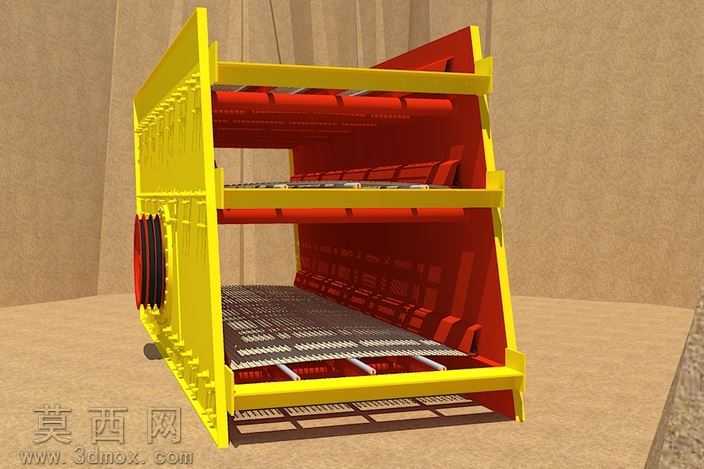

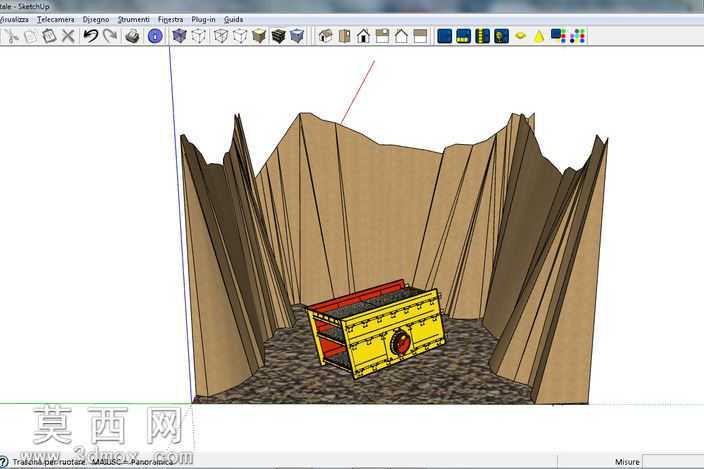

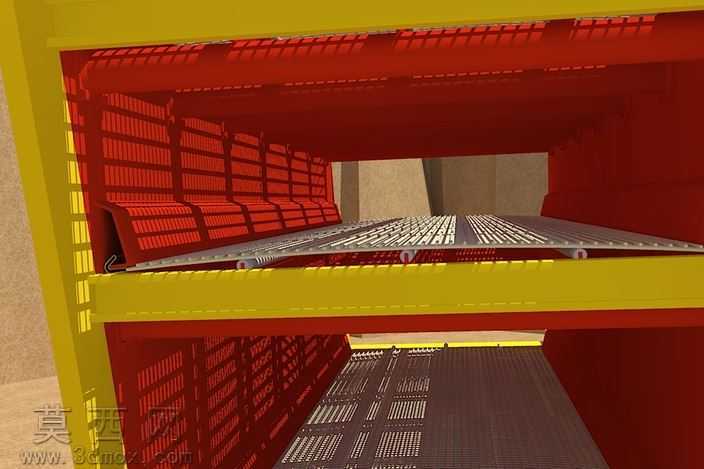

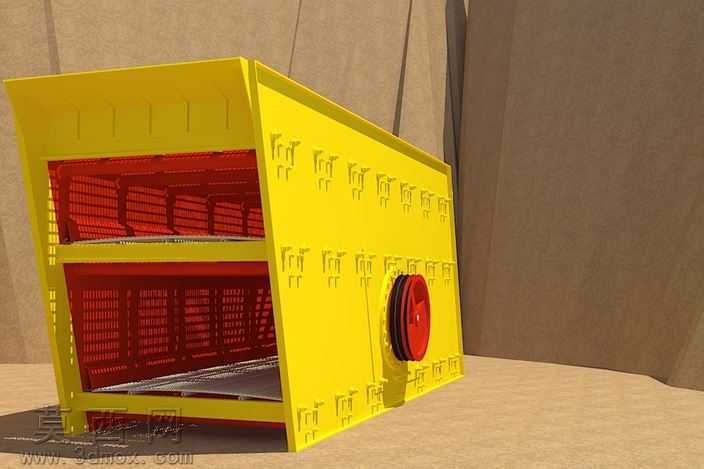

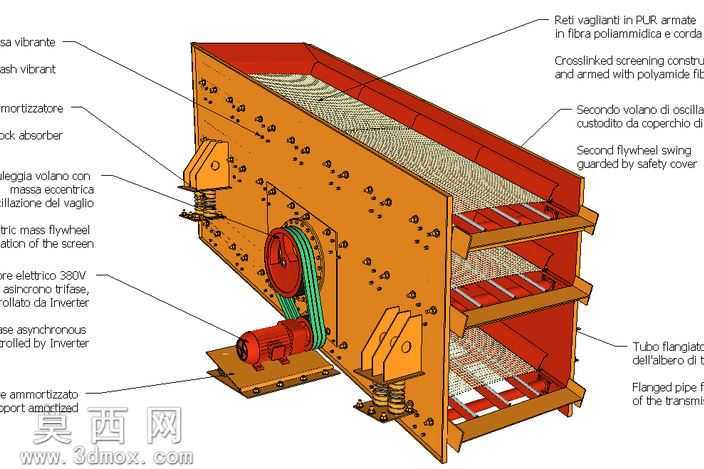

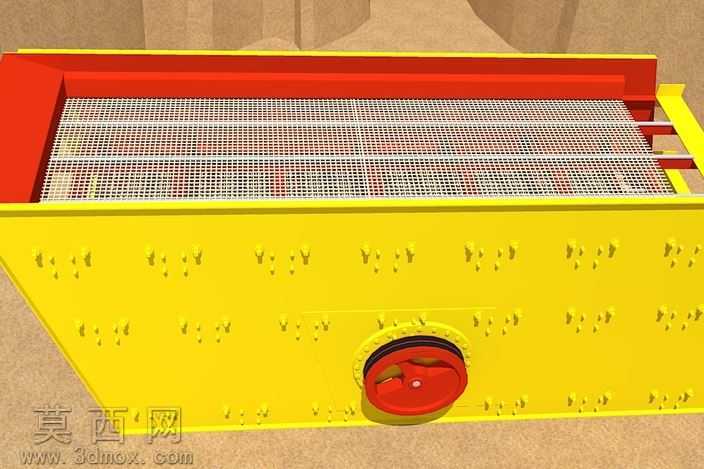

本三维模型采用SketchUp平台完成全结构建模与渲染表现，整体还原了矿用多层振动筛的完整机械构造。建模过程中首先以1:1比例搭建筛箱主体框架，采用橙红色金属材质模拟设备的耐磨防护漆层，侧板通过阵列排布的螺栓特征还原真实设备的铆接装配结构，所有螺栓孔位、连接法兰的尺寸均参照行业通用振动筛参数进行校准，保证结构比例的准确性。筛箱内部设置三层倾斜布置的筛网结构，分别采用不同的材质表现区分不同孔径的筛面：上层筛网采用粗编织纹理模拟聚氨酯包边冲孔筛板，中层与下层筛网分别采用细密的网状材质表现不同分级粒度的筛面，筛网下方的承料溜槽做了倾斜导料结构设计，保证筛分后的物料能够顺利从对应出料口排出。激振传动部分做了精细化建模，包含异步驱动电机、三角带传动结构、偏心配重飞轮组件，电机采用深灰铸铁材质搭配散热筋特征，三角带做了张紧状态的形变表现，偏心飞轮外侧还原了安全防护罩的结构，防护罩上标注了安全警示的对应结构特征。减震支撑部分完整还原了四组螺旋弹簧减震组件，弹簧采用金属亮面材质表现弹簧钢的质感，弹簧上下的支撑座采用与筛箱一致的焊接钢结构材质，底座部分预留了设备安装的地脚螺栓孔位，还原现场安装的固定结构。模型渲染阶段采用白模环境光搭配局部补光，清晰展现设备各部分的装配关系，所有标注引线对应设备的各个功能部件，包括减震器、飞轮护罩、电机接线盒、传动法兰等结构，方便使用者快速理解设备的工作原理。设计思路围绕砂石矿石筛分的实际工况展开，多层筛网结构可一次性实现多种粒度物料的分级作业，弹簧减震结构能够有效抵消激振产生的震动传递，避免震动传导至安装基础，偏心激振结构可产生稳定的往复振动力，带动筛箱做近似圆周的振动，让筛面上的物料保持跳跃前进的状态，避免筛孔堵塞同时提升筛分效率，整体模型完整还原了振动筛从驱动、传动、筛分、减震到支撑的全链路结构，可用于设备结构教学、方案展示、选型参考等场景。
