工业料仓式振动给料设备三维结构设计

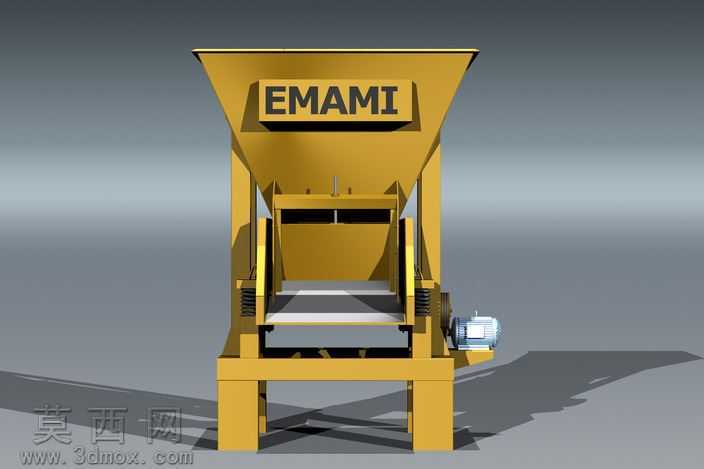

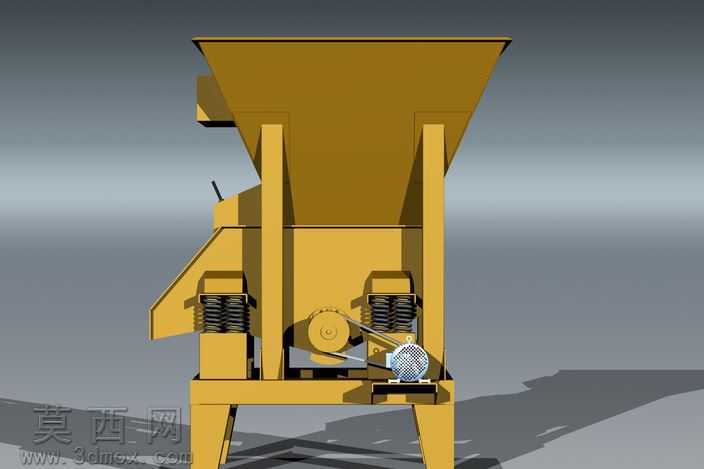

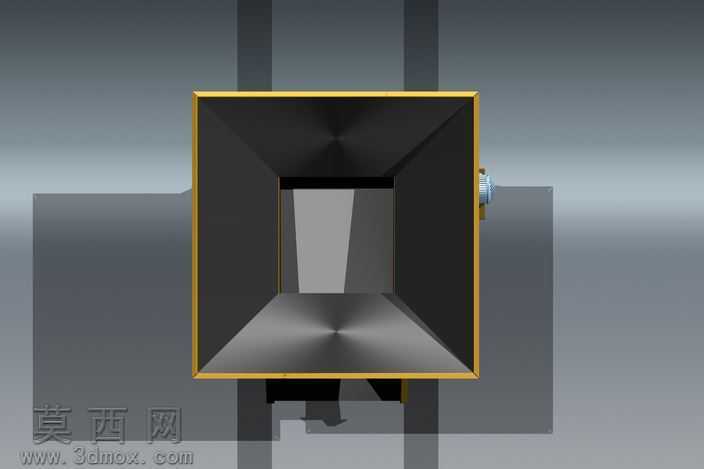

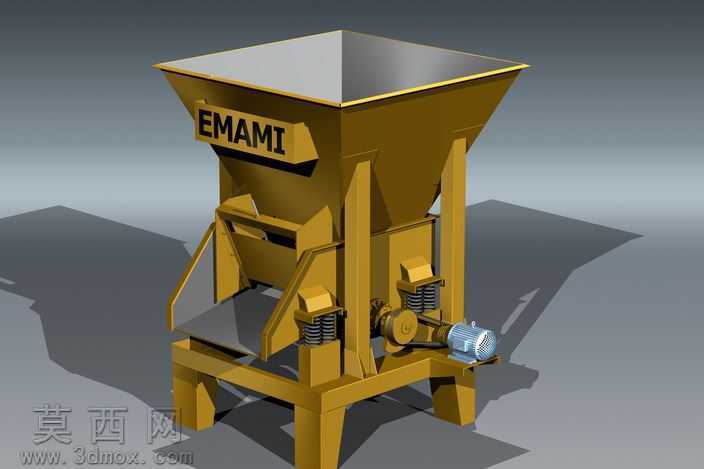

本作品为工业用振动给料设备的三维建模设计成果，建模过程严格遵循机械设计规范，完整还原了设备的全部功能结构。整体建模从料斗主体开始搭建，上方采用方口进料、斜壁收拢的锥形料仓结构，料仓外壁设置品牌标识安装位，内壁做光滑过渡处理，避免物料卡滞残留，料仓下部衔接可控出料的闸板结构，可通过调节闸板开度控制物料下料流量。支撑框架采用方管型材拼接的落地式结构，四条支腿做加宽落地脚设计，保证设备运行时的整体稳定性，支腿与上部振动主体之间布置多组圆柱螺旋压缩弹簧，作为减振支撑部件，弹簧上下端设置定位安装座，既可以承托上部料仓的整体重量，又能够隔绝振动向地面传递，降低设备运行的噪音与共振影响。驱动部分采用偏心振动机构，在料仓侧下部安装驱动电机，电机输出轴通过联轴器连接偏心轮组件，电机运转时带动偏心块产生周期性激振力，驱动料仓沿特定方向做高频小幅振动，让料仓内的物料持续均匀向出料口流动，实现连续定量给料的功能。渲染阶段针对不同部件匹配对应材质，料仓主体采用工业黄涂装的金属材质，还原工矿设备的常用外观配色，弹簧部件做发黑处理的金属质感，电机外壳采用灰蓝色铸铁材质，安装底座做哑光金属漆面处理，场景内添加柔和的环境光影与地面投影效果，清晰呈现各部件的装配关系与结构细节。设计过程中重点考量了设备的实用性，料仓的倾斜角度匹配散状物料的安息角参数，保证振动状态下物料可顺利下滑，弹簧的刚度参数经过匹配计算，可适配设备额定载荷下的减振需求，驱动电机的安装位置做了重心优化，避免设备运行时出现偏摆问题，各部件的连接位置均预留标准安装孔位，符合实际加工装配的工艺要求，完整呈现了振动给料设备从结构布局到细节设计的全部内容，可用于相关设备的结构参考、教学演示或方案展示使用。
