V10引擎配套鼓风机组件结构设计

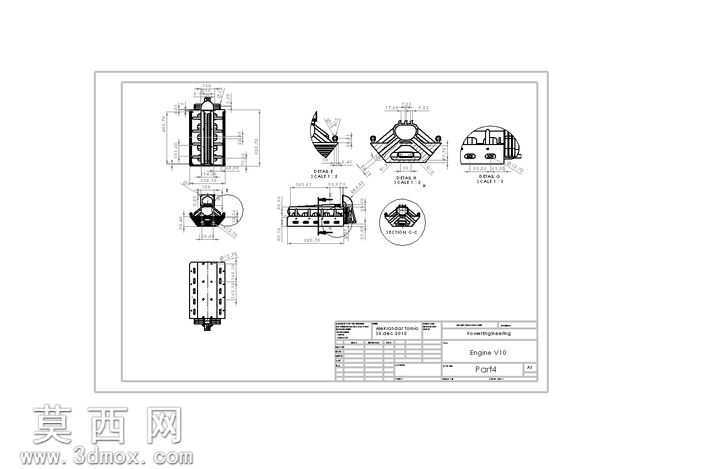

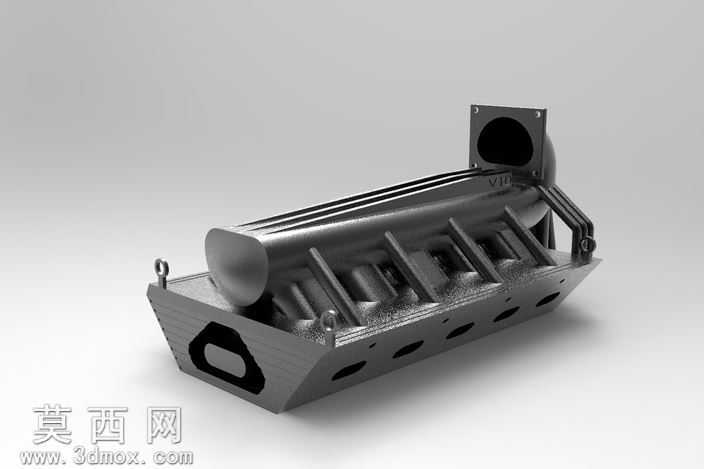

本作品为V10引擎项目配套的鼓风机部分三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先依据引擎舱安装空间边界确定整体外轮廓尺寸，以底部安装基座为设计基准，依次完成上部集流风筒、多组气道分隔结构、端部法兰接口、侧面吊装挂耳、底部镂空减重结构的特征绘制。建模过程中对各连接部位做了圆角过渡处理，避免应力集中问题，同时严格匹配V10引擎的进气接口尺寸，保证法兰安装孔位、气道对接角度完全适配引擎装配需求。材质渲染阶段采用金属质感材质方案，主体壳体赋予铸铝哑光金属材质，还原工业部件的真实质感，表面添加细微的磨砂颗粒纹理与使用痕迹贴图，吊装挂耳、连接支架部分采用稍深的金属材质区分结构层次，法兰端面做平整机加工质感处理，通过环境光遮蔽、全局光照渲染参数调整，呈现出部件的立体结构关系，清晰展示各部分的装配位置与形态特征。结构设计上，底部基座采用多道横向加强筋提升结构刚性，侧面开设多组椭圆形减重孔降低部件整体重量，上部风筒采用流线型过渡设计减少气流阻力，内部气道分隔结构精准对应引擎各缸进气需求，侧面设置的支撑支架用于固定附属管线，端部圆形法兰用于对接引擎进气端口，各部件之间的连接位置均预留了合理的装配公差，保证实际生产中的可装配性。设计思路围绕V10引擎的进气送风需求展开，在满足鼓风送气功能的前提下，兼顾部件的轻量化、安装便捷性与结构强度，整体结构紧凑，能够完美适配V10引擎的舱内布局，所有特征均做了可制造性校验，壁厚均匀，无倒扣等不利于加工的结构，可直接用于后续的开模生产或3D打印验证，渲染输出的效果图完整呈现了部件的外观形态与结构细节，能够直观展示该鼓风机组件的设计特点与装配形态。
