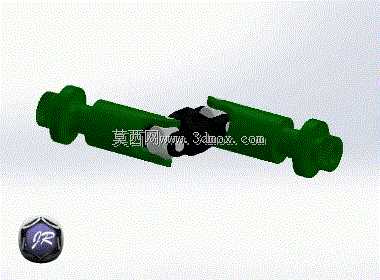

这类双联万向联轴结构,核心解决的是传动系统中两轴存在轴线夹角、安装对中偏差时的旋转运动传递问题,在各类需要变角度动力传输的场景中应用广泛。从实际使用场景来看,在需要跨空间布置动力传输路径的设备中,比如多轴联动的传动工位、转向传动链路、存在安装位偏移的动力输出端与执行端之间,单万向节存在瞬时传动比随轴间夹角波动的缺陷,会导致从动端转速周期性振荡,夹角越大波动幅值越高,容易引发传动冲击、振动噪声,甚至加速连接端轴承、密封件的磨损,而双联结构通过两组十字轴万向节的串联布置,可在合理的轴间夹角范围内抵消单节带来的转速波动,实现近似等速的动力传输,大幅降低传动过程中的附加动载荷。

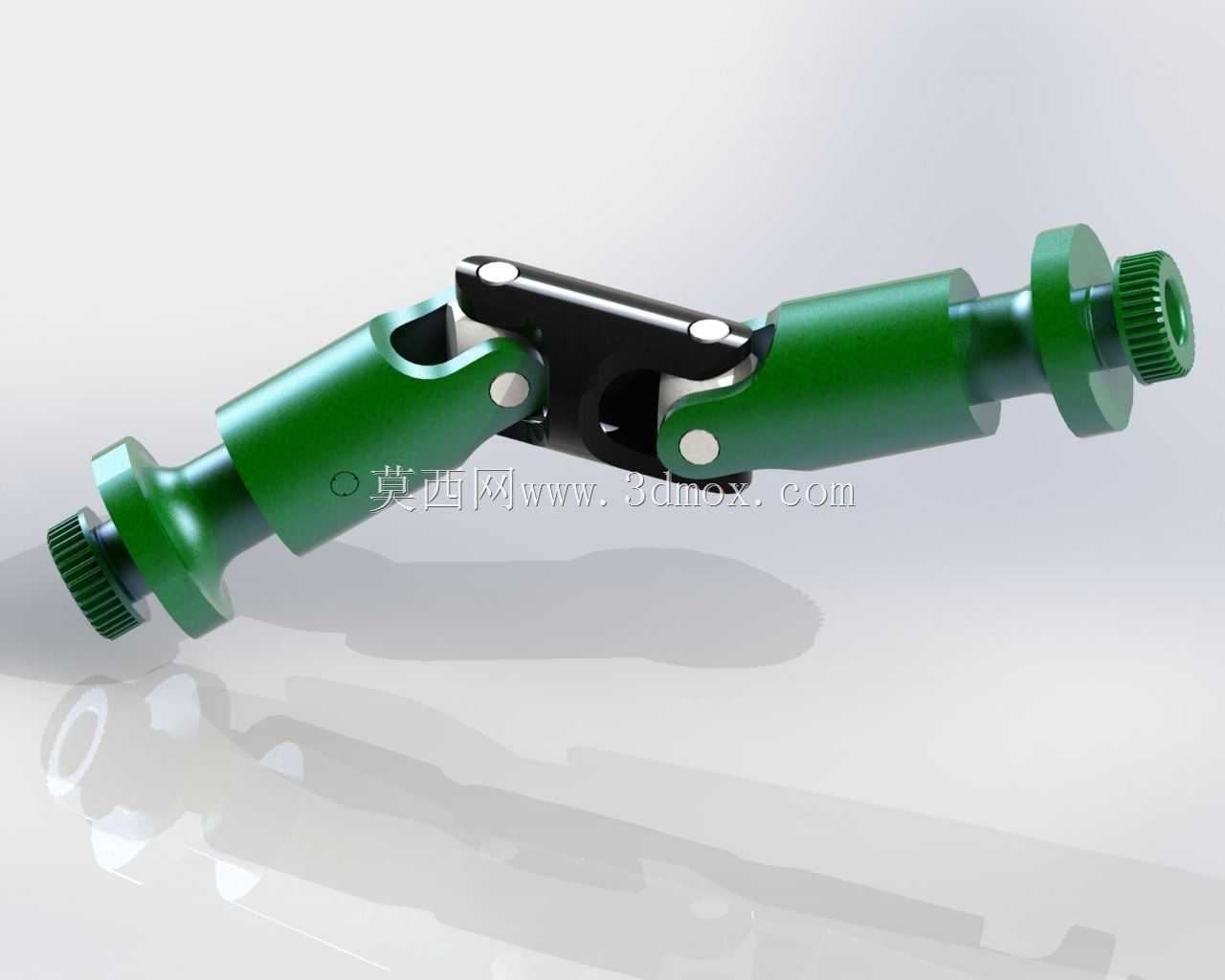

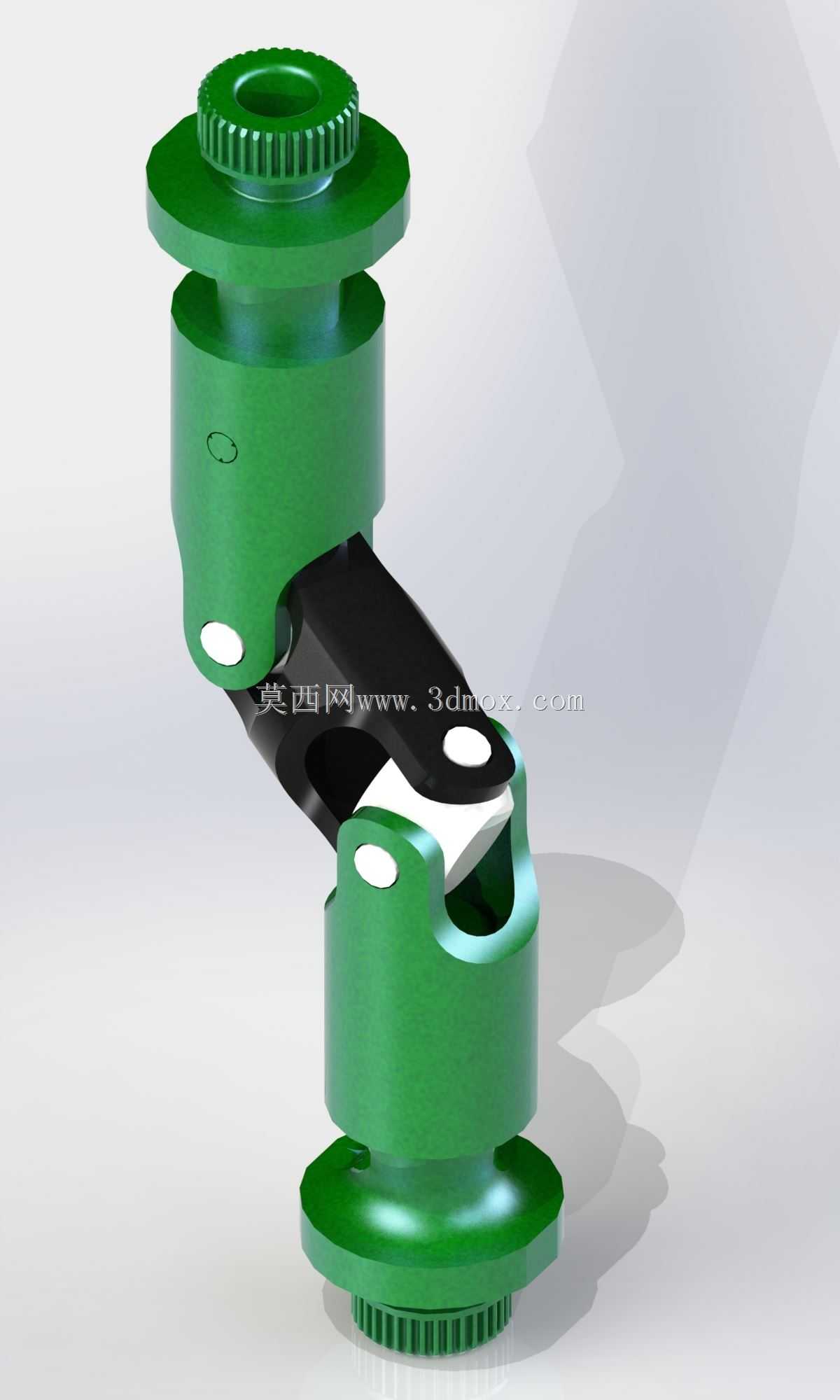

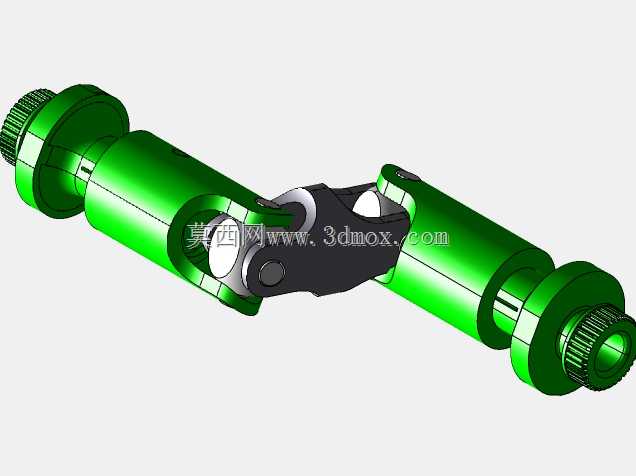

从结构设计逻辑来看,该结构两端为带外连接齿的轴头,可与配套的内花键或连接套直接配合安装,中间通过十字轴铰接的双联叉架实现角度补偿,十字轴与叉架的铰接位置预留了足够的摆动间隙,可适应两轴之间的空间角度偏移,同时叉架的铰接销轴采用限位结构,避免大角度摆动时销轴脱出。在安装边界上,两端轴头的连接尺寸需匹配对接部件的接口规格,安装时需保证两组万向节的叉架处于同一相位,才能真正实现等速传动的效果,若相位装错,不仅无法抵消转速波动,反而会加剧传动的不稳定性。
在功能特性上,该结构可同时补偿两轴之间的角向偏差、一定范围内的轴向窜动与径向偏移,相比刚性联轴器,对安装精度的容忍度更高,在存在装配误差、工作过程中部件产生相对位移的工况下,能避免传动系统出现卡滞、过载断裂的问题。设计建模时,需重点校核十字轴的轴颈强度、铰接部位的接触应力,同时验证极限摆动角度下各部件不存在运动干涉,叉架的壁厚需满足额定扭矩下的抗弯抗扭要求,轴头的连接齿需做强度校核,避免大扭矩传输时出现断齿失效。实际选型应用时,需根据传动系统的额定扭矩、最高转速、最大工作轴间夹角来匹配对应规格的结构,确保在全工况范围内传动平稳,同时铰接位置需预留润滑通道,保证长期运行时铰接副的润滑充足,降低磨损速率,延长部件使用寿命。
