赛车改装用铝合金油冷散热器三维结构

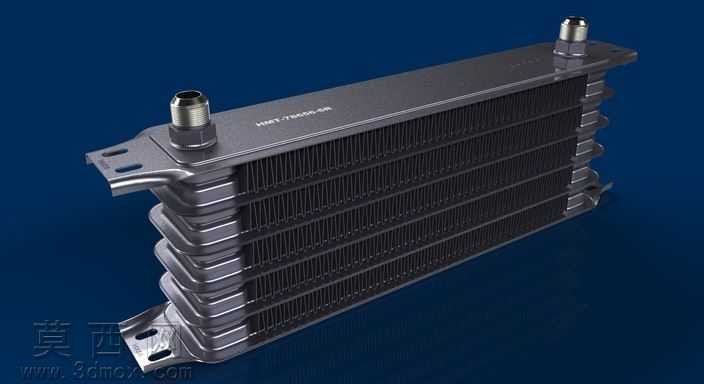

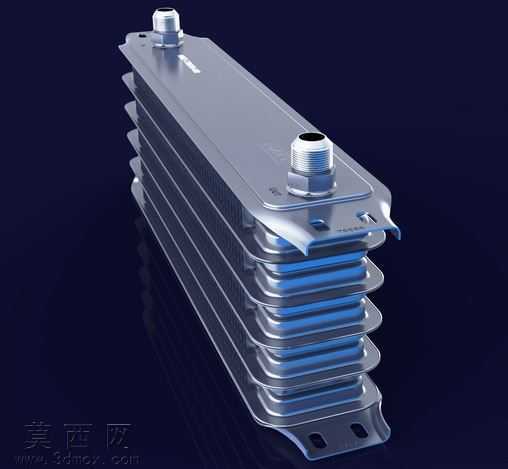

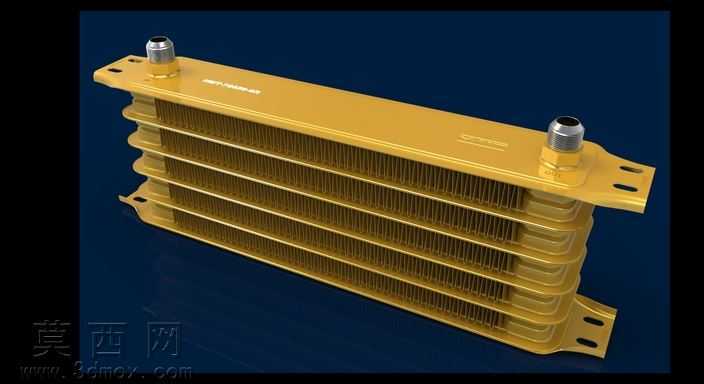

本模型为赛车/GT车型改装使用的铝合金油散热器三维结构，建模过程严格遵循车用油冷器的实际工程设计逻辑，首先基于油液换热的流量参数确定整体外形尺寸，主体采用多层叠置的散热翅片结构，每一层翅片都做了等距规整排布，既保证油液流经时的扰流效果提升换热效率，又兼顾结构整体的刚性。建模时优先完成核心流道的腔体构建，两端的油液接口采用标准外螺纹接头设计，接头与主体壳体的衔接处做了圆弧过渡处理，避免应力集中，同时还原了接头处的密封台阶结构，符合实际装配的密封要求。主体壳体采用冲压成型的铝合金板材结构，侧边预留的安装固定耳片上精准绘制了安装孔位，孔位边缘做了倒角处理，还原实际加工的工艺特征。材质渲染阶段，主体壳体与散热翅片赋予金属漆铝合金材质，调整金属度与粗糙度参数，还原铝合金阳极氧化后的细腻金属光泽，螺纹接头部分赋予稍高粗糙度的金属材质，区分机加工面与冲压面的质感差异，背景采用深色渐变突出产品本身的金属质感。设计思路上围绕赛车工况下的高负荷油冷需求，在有限的安装空间内最大化散热面积，翅片的波浪形截面设计既增加了与空气的接触面积，又能引导气流顺畅通过散热间隙，避免气流滞止影响散热效果；整体结构做了轻量化处理，在保证壳体承压能力的前提下尽可能减薄壁厚，适配赛车改装的减重需求，各部件的衔接处都还原了焊接工艺的特征，符合该类产品采用焊接组装的实际生产工艺，模型完整还原了产品从安装结构、流道接口到散热核心的全部细节，可用于改装方案展示、换热性能仿真参考、装配干涉校验等场景。
