复古小型盒式录音磁带精细结构建模

本次建模的盒式磁带，是模拟音频时代应用最广泛的民用磁记录存储载体，其结构设计围绕磁带走带稳定性、防尘防护、通用适配性三个核心维度展开，完全匹配传统台式卡座、随身听、车载磁带机等各类播放录制设备的安装接口要求。从实际应用场景来看，这类小型盒式磁带曾覆盖家用音频录制、广播节目暂存、外语学习资料分发、音乐专辑发行等多个场景，其结构经过数十年迭代已经形成高度统一的工业标准，建模过程中需要严格还原各部件的配合公差，才能保证虚拟装配后完全符合实体产品的走带逻辑。

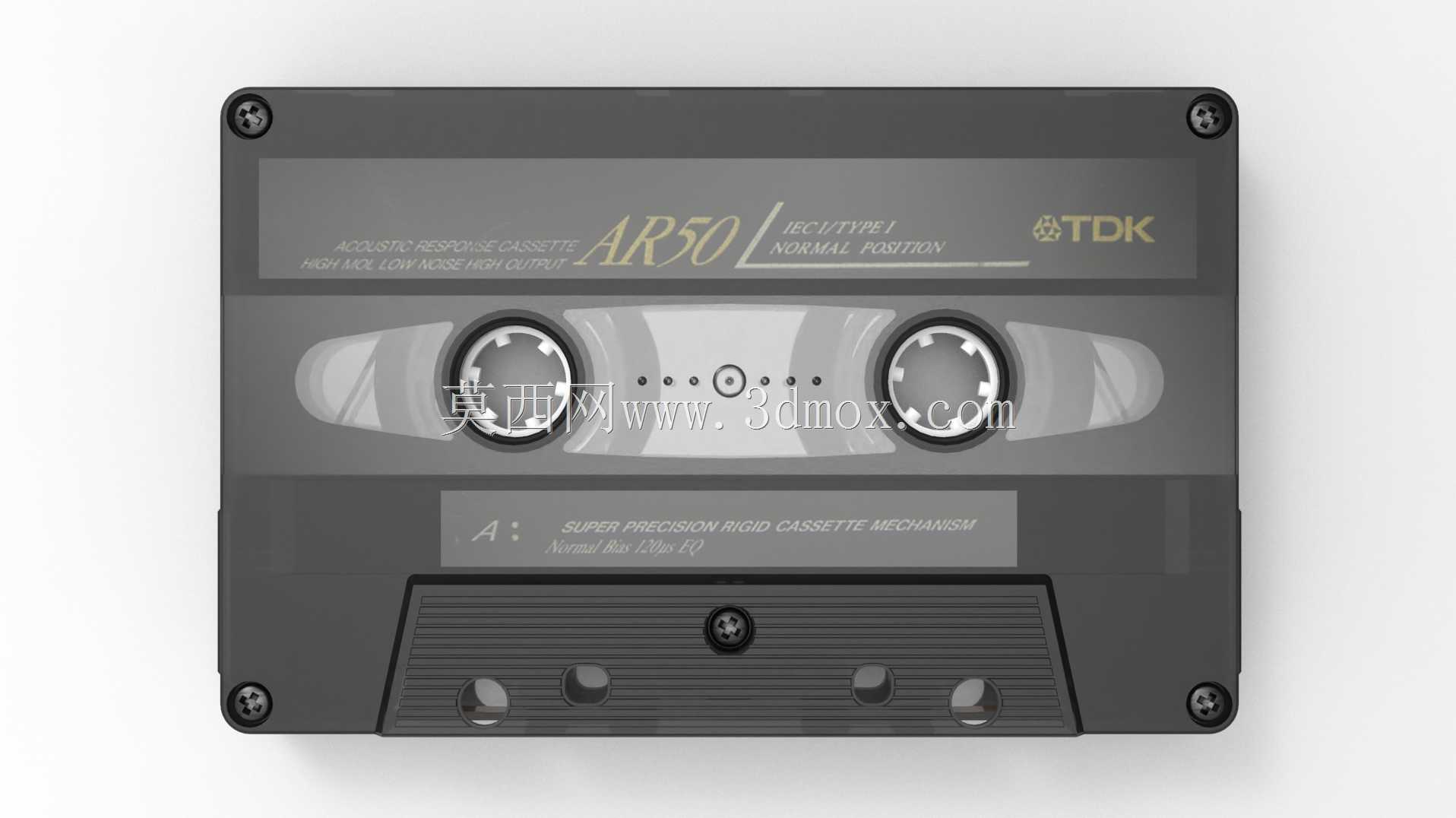

从结构设计思路来看，磁带外壳采用上下扣合的硬质塑料壳体，边角做圆弧过渡处理，既避免日常取放时的锐边磕碰，也能适配各类设备带仓的导入倒角，壳体表面的定位凹槽与加强筋，一方面提升壳体整体抗形变能力，避免受压后内部带盘卡滞，另一方面和设备带仓内的定位凸点配合，装入后自动对齐磁头、压带轮的工作位置，无需额外调整即可保证走带精度。壳体正面的透明观察窗区域，建模时还原了阶梯式的壁厚变化，既可以直观观察内部带盘的磁带余量，也能避免窗口区域过薄产生的形变翘曲，窗口边缘的卡扣结构和壳体本体紧密配合，防止灰尘进入带仓内部污染磁粉层。

内部核心的走带结构包含两个带盘轴、导带柱、压带垫、防误抹挡片几个关键部分，两个带盘轴的中心距严格遵循通用盒带的标准尺寸，保证装入设备后和主轴驱动轮完全啮合，导带柱的表面粗糙度、安装垂直度都做了对应还原，实际使用中导带柱负责约束磁带的走带路径，避免磁带运行中出现偏移、绞带问题，压带垫采用带弹性支撑的毛毡结构，建模时还原了其微凸的外形，走带时可以将磁带紧密压在磁头工作面，保证磁信号拾取的稳定性。防误抹挡片设置在壳体底部的对应位置，掰除后设备的检测杆会落入凹槽，锁定录制功能，避免误操作抹除已录制的内容，这个细节结构在建模中也做了完整还原。

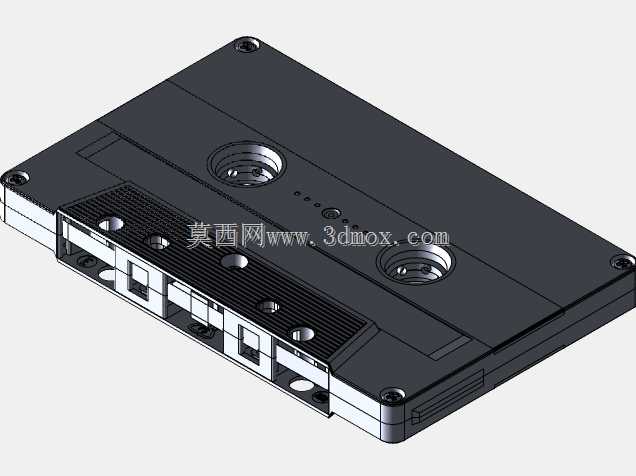

从安装边界尺寸来看，整体外形完全符合标准紧凑音频盒带的尺寸规范，厚度方向预留了标签粘贴的凹陷区域，粘贴纸质标签后不会超出壳体总厚度，保证顺利进出设备带仓，底部的定位孔、驱动轴孔的位置和孔径都严格匹配通用标准，不管是卧式卡座还是立式随身听的带仓都能完全适配。壳体上的带盘锁结构，在磁带未装入设备时会自动卡住两个带盘，避免磁带松散脱出，装入设备后带仓的顶杆会推开锁止结构，释放带盘保证顺畅走带，这个联动的小结构也在模型中做了完整的结构还原，能直观展示其工作逻辑。整个模型的各部件都做了独立的结构拆分，可以清晰展示壳体、内部构件、磁带卷的装配关系，对于理解老式磁记录介质的结构设计逻辑、复古数码产品的结构复刻都有实际参考价值。
