交流感应电机配套散热冷却风叶结构

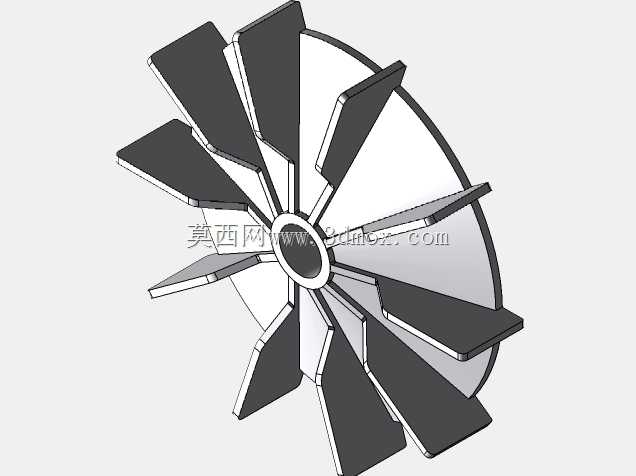

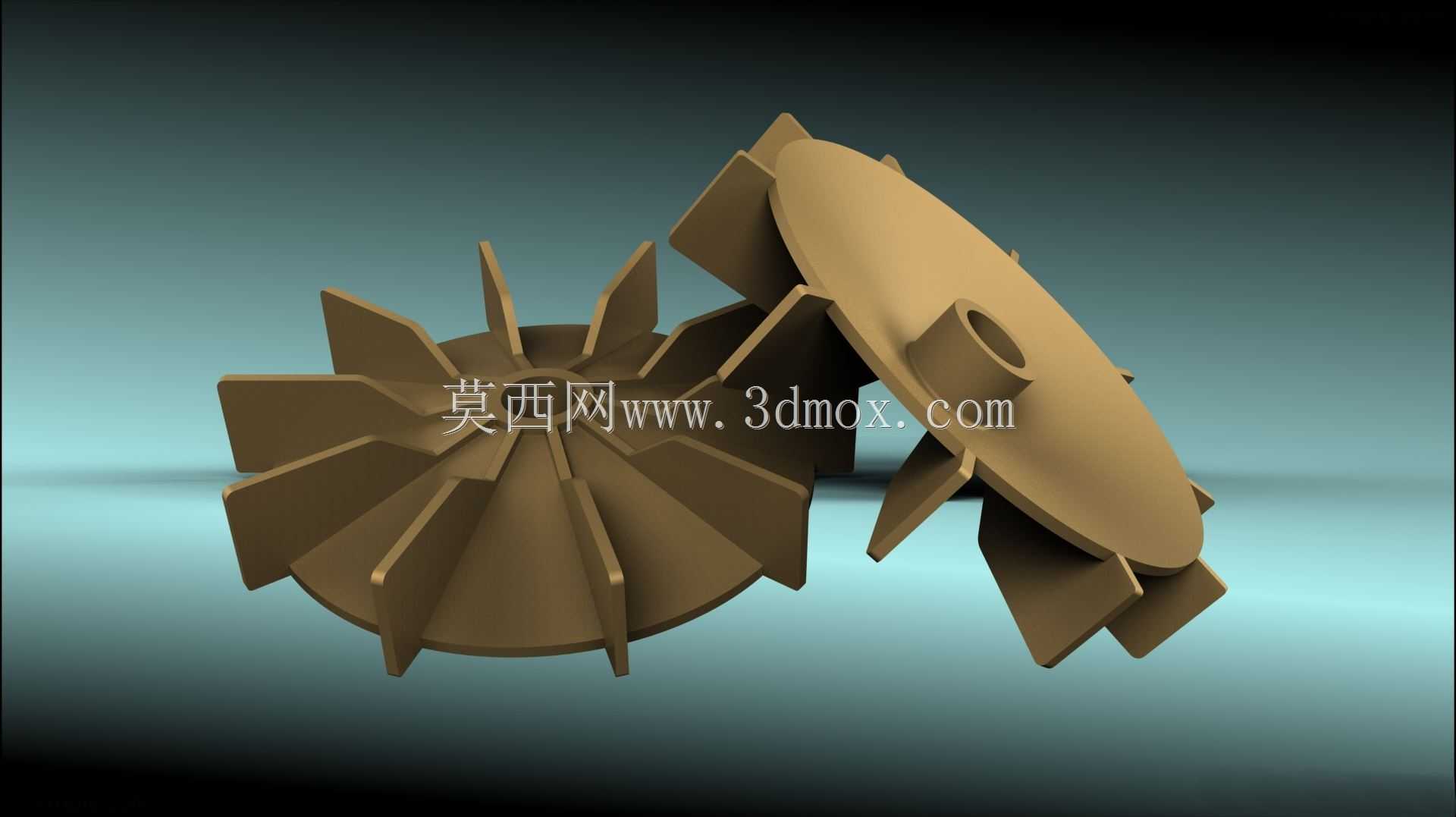

在工业传动场景里，绝大多数卧式、立式安装的交流感应电机，尾部都会配套这类一体式塑料或铸铝冷却风叶，它的核心作用是在电机转子高速运转时，通过自身旋转带动空气定向流动，把电机定子外壳、端盖部位积聚的运行热量持续带走，避免绕组因长期超温出现绝缘老化、出力下降甚至烧毁的问题。这类风叶的设计首先要匹配电机的额定转速，普通4极异步电机转速在1400转上下，风叶的叶片倾角、数量都会经过动平衡校核，避免高速旋转时产生额外振动传导到电机输出轴，影响连接的泵、减速机等负载的运行稳定性。从结构上看，这类风叶中心的安装孔是带键槽的直孔设计，直接套在电机转子的尾轴上，靠轴用挡圈或者锁紧顶丝完成轴向固定，安装时需要注意风叶和电机后端盖之间预留3到5毫米的轴向间隙，防止电机运行时轴窜动导致风叶刮蹭端盖产生异响和磨损。叶片采用径向直叶加小角度后倾的设计，既保证了足够的风压，能吹透电机外壳上的散热筋缝隙，又不会因为风阻过大额外消耗电机的输出功率，风叶的外圆尺寸严格匹配电机风罩的内径，不会出现旋转时碰擦风罩的问题。在实际选型替换时，除了中心安装孔的直径、键槽宽度要和电机轴匹配，还要确认风叶的总外径、轴向安装高度符合原有安装边界，不然会出现装不上风罩，或者风叶突出风罩的问题。不少维修场景里，电机原风叶碎裂后如果随便找尺寸接近的风叶替换，很容易出现散热风量不足导致电机温升超标的情况，甚至因为动平衡差导致电机轴承过早磨损，这类经过结构校核的风叶模型，能给维修替换、非标电机改装的设计人员提供准确的尺寸参考，建模时还原了叶片的厚度分布、中心安装凸台的加强筋结构，这些细节都是实际生产中风叶抗离心力、避免高速运转时断裂的关键设计，凸台部位的加厚处理能分散轴孔位置的应力，长期运行不会出现轴孔开裂打滑的故障。
