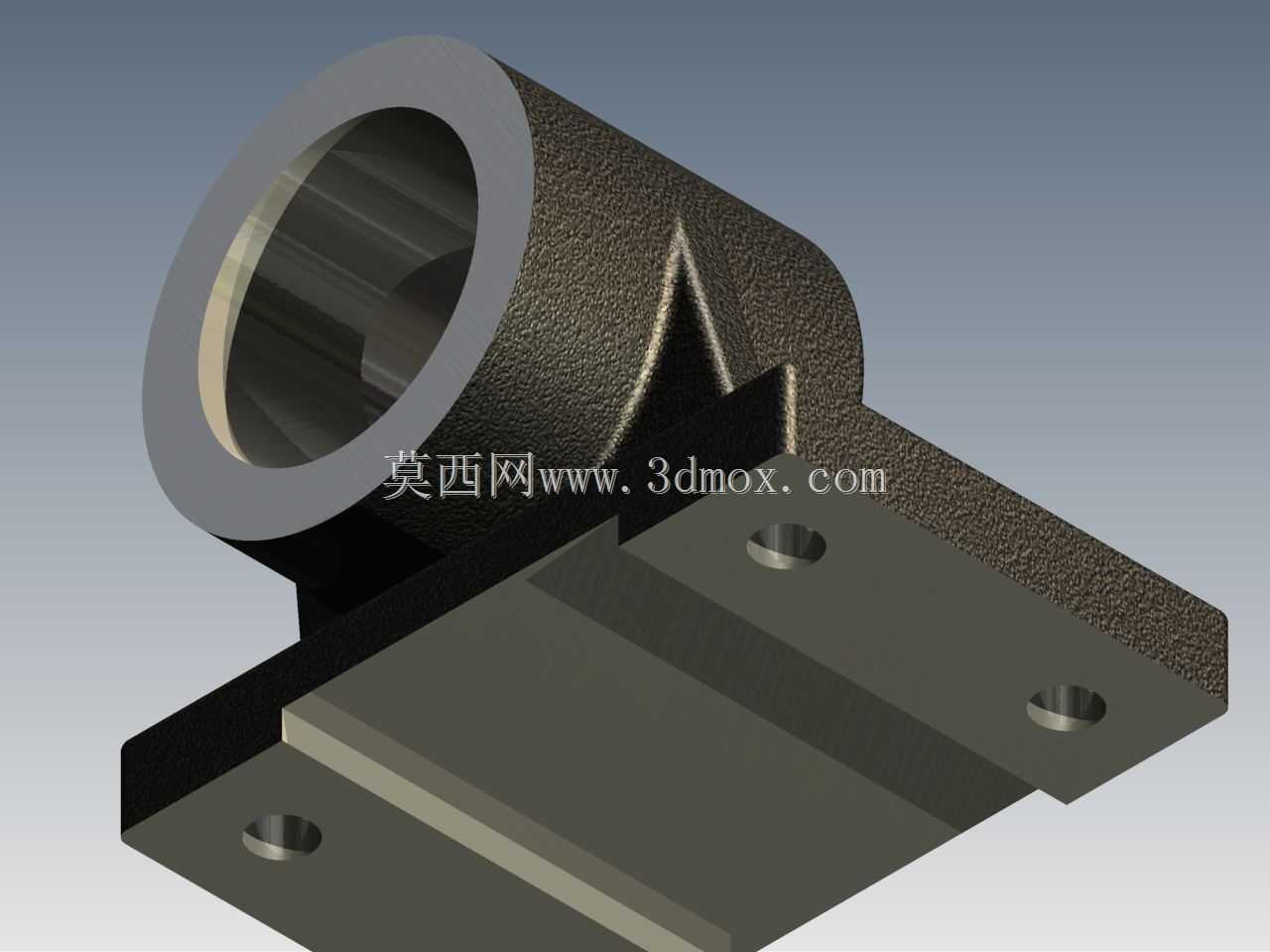

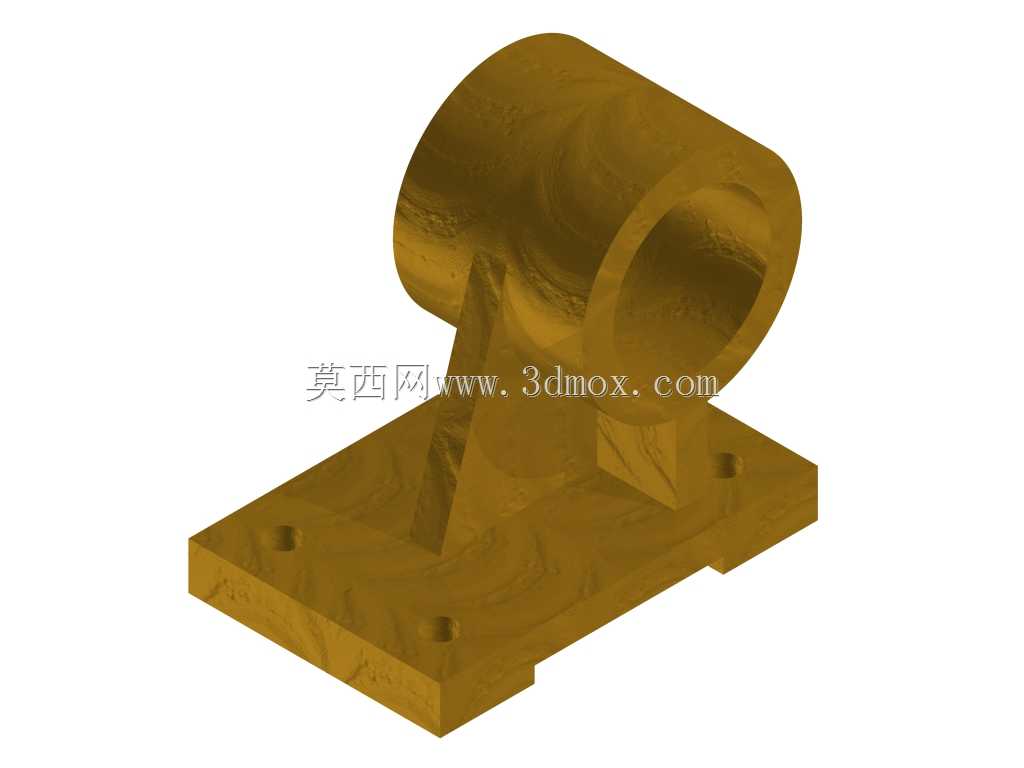

带安装底座的卧式轴筒支撑构件

这类带安装底座的卧式轴筒支撑构件，多应用在轻工输送线、小型传动设备的转轴支撑工位，也可作为非标自动化设备中传动轴的端部支撑单元，承担径向载荷传递、转轴定位约束的核心作用。构件主体为水平布置的空心筒状结构，内孔可适配对应直径的光轴、传动轴，筒壁厚度根据常规承载需求做等距设计，保证轴类部件穿装后不会出现径向窜动，同时预留足够的壁厚承受传动过程中的径向作用力。底部为带安装孔的矩形安装底板，底板边缘做了凸台定位结构，安装时可卡入设备机架的预设定位槽内，四个安装孔对应常规螺栓规格，可直接通过紧固件将整个支撑件固定在设备安装基面，安装孔的位置公差按照通用机械安装标准设定，能适配多数同规格安装位的替换需求。筒身与底板之间设置了三角加强筋结构，分别布置在筒身前后两侧，筋板与筒身、底板的连接位置做了圆弧过渡处理，避免应力集中导致的构件开裂，在承受偏载或者冲击载荷时，筋板可将筒身承受的作用力均匀分散到底板整个安装面，不会出现局部应力过大导致的底座变形。设计过程中优先考虑了安装维护的便捷性，筒身内孔没有设置多余的卡槽结构，可适配带轴承、轴套的转轴安装，后期维护时只需拆卸底板固定螺栓即可整体拆下支撑件，无需拆解周边传动部件。从安装边界来看，底板的长宽尺寸控制在常规支撑座的通用规格范围内，筒身中心到底板安装面的高度按照常规传动中心高设定，替换同类型支撑件时无需调整周边部件的安装位置，可直接完成换装。构件整体采用等壁厚设计，在满足结构强度的前提下尽可能减少冗余材料，降低自身重量，同时铸造或者机加工过程中也能减少材料损耗，适合批量加工生产。实际使用中，这类支撑件可承受中等转速下的径向传动载荷，适用于载荷平稳、无强冲击的传动场景，比如小型皮带输送机的端部辊筒支撑、非标设备的导向轴支撑工位，安装时只需保证底板安装面的平面度符合要求，紧固螺栓按照对应扭矩锁紧，即可保证长期运行的稳定性，不会出现轴筒偏移、底座松动的问题。
