三款滚珠丝杆螺母精密结构设计

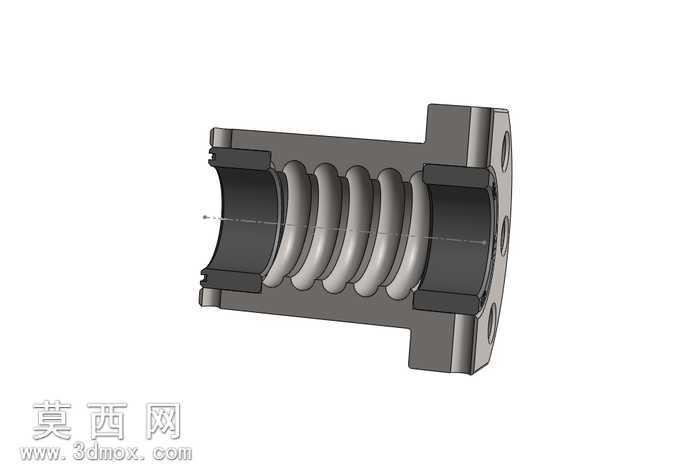

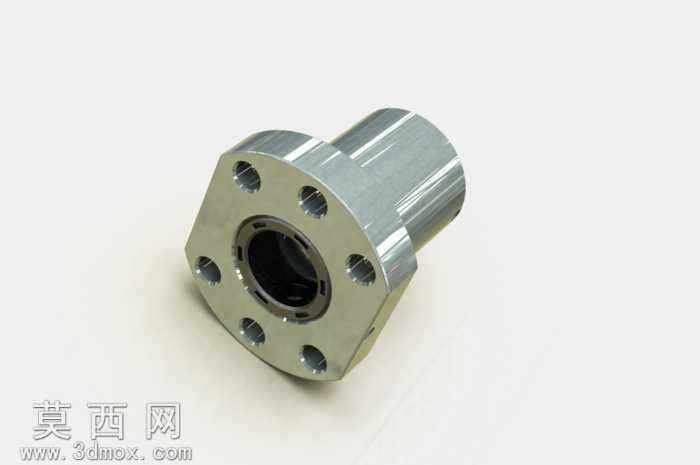

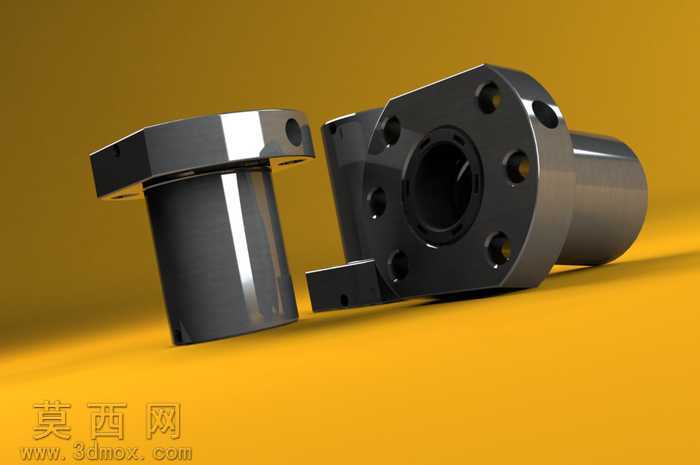

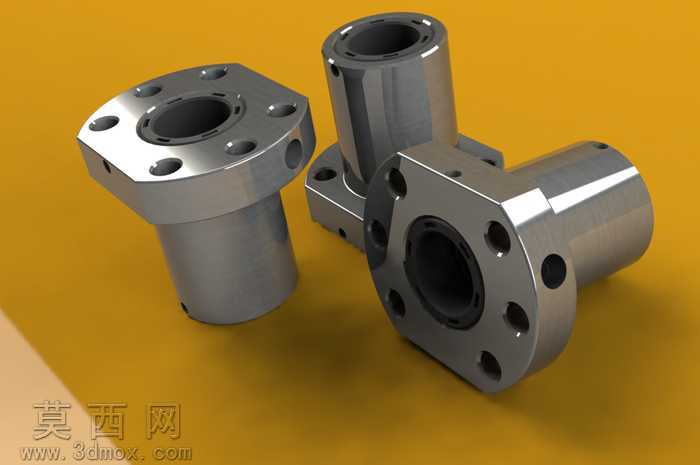

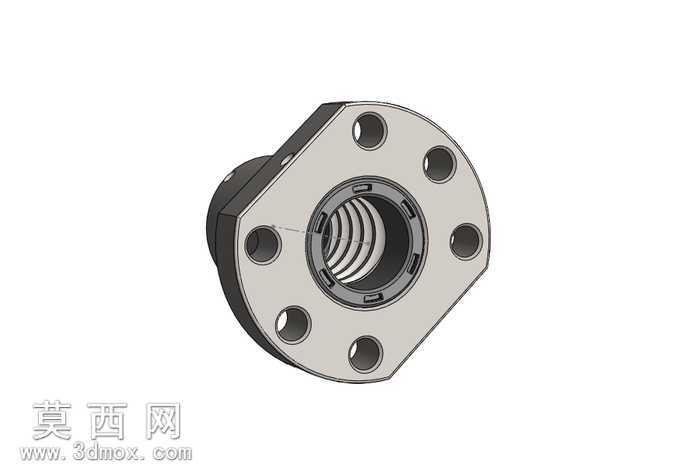

本次设计围绕SCR1605/1610系列滚珠丝杆配套螺母展开，针对SFU1605-3、SFU1605-4、SFU1610-3三款不同规格的Ballnuts进行三维建模还原，建模过程严格遵循丝杆螺母的实际装配尺寸要求，对法兰安装孔位、内循环滚道结构、筒身定位基准等核心结构进行1:1等比例复刻，确保所有关键配合尺寸与实际工业应用标准完全匹配。建模阶段采用参数化设计思路，先以旋转特征构建螺母的基础筒身基体，再通过拉伸切除完成法兰端的轮廓成型，针对法兰端均匀分布的安装孔采用圆周阵列特征实现，保证孔位的角度公差与位置精度符合安装要求；内圈滚道部分通过螺旋扫描特征生成与丝杆钢球适配的圆弧滚道，精准还原滚珠循环的路径结构，同时对螺母端部的密封槽、定位止口等细节结构进行逐一还原，保证模型的结构完整性。材质与渲染阶段，为还原金属零部件的真实质感，赋予模型抛光合金钢材质，调整金属材质的反射率、粗糙度参数，模拟经过精密磨削加工后的金属表面光泽，渲染场景采用暖黄色纯色背景突出零件主体，通过三点布光方案打亮零件的结构轮廓，清晰展现法兰端面的孔位分布、筒身的加工质感以及滚道入口的细节结构，让不同规格螺母的外形差异直观呈现。设计过程中针对三款螺母的结构差异进行区分处理，不同导程的螺母对应调整滚道的螺旋参数，不同安装形式的法兰对应调整法兰盘的厚度、孔位数量与分布直径，同时保留了模型的可拆分结构设计，可通过剖切操作查看内部滚道与钢球的配合关系，虽然模型未完全构建内部全部滚珠循环组件，但所有外部装配尺寸、安装基准均完全准确，可用于丝杆传动机构的装配模拟、安装干涉检查以及非标设备的布局设计参考，能够帮助设计人员快速完成直线传动模块的方案搭建，验证丝杆螺母与周边安装座、导向部件的空间适配性。
