适配玻璃置物的对合式承托支架结构

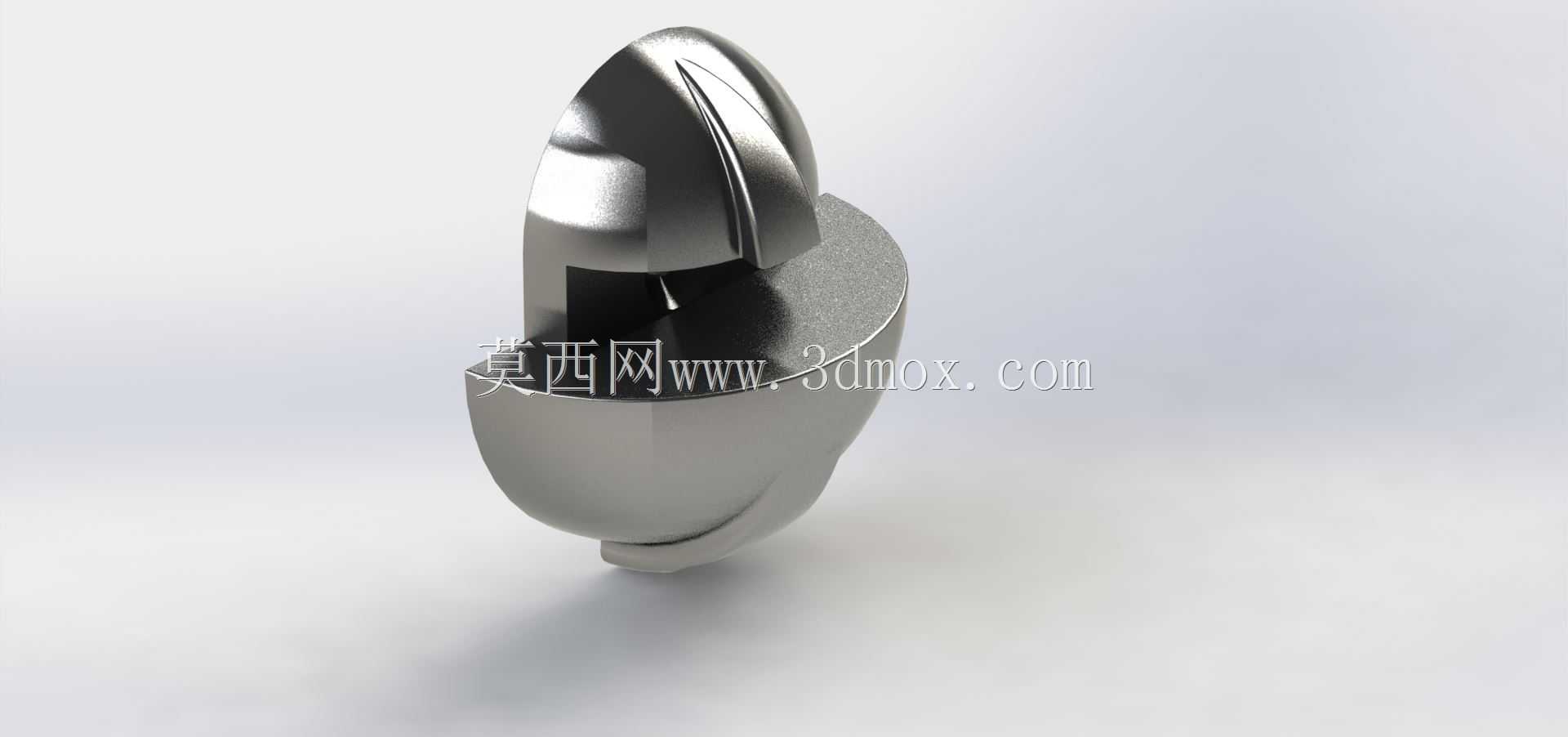

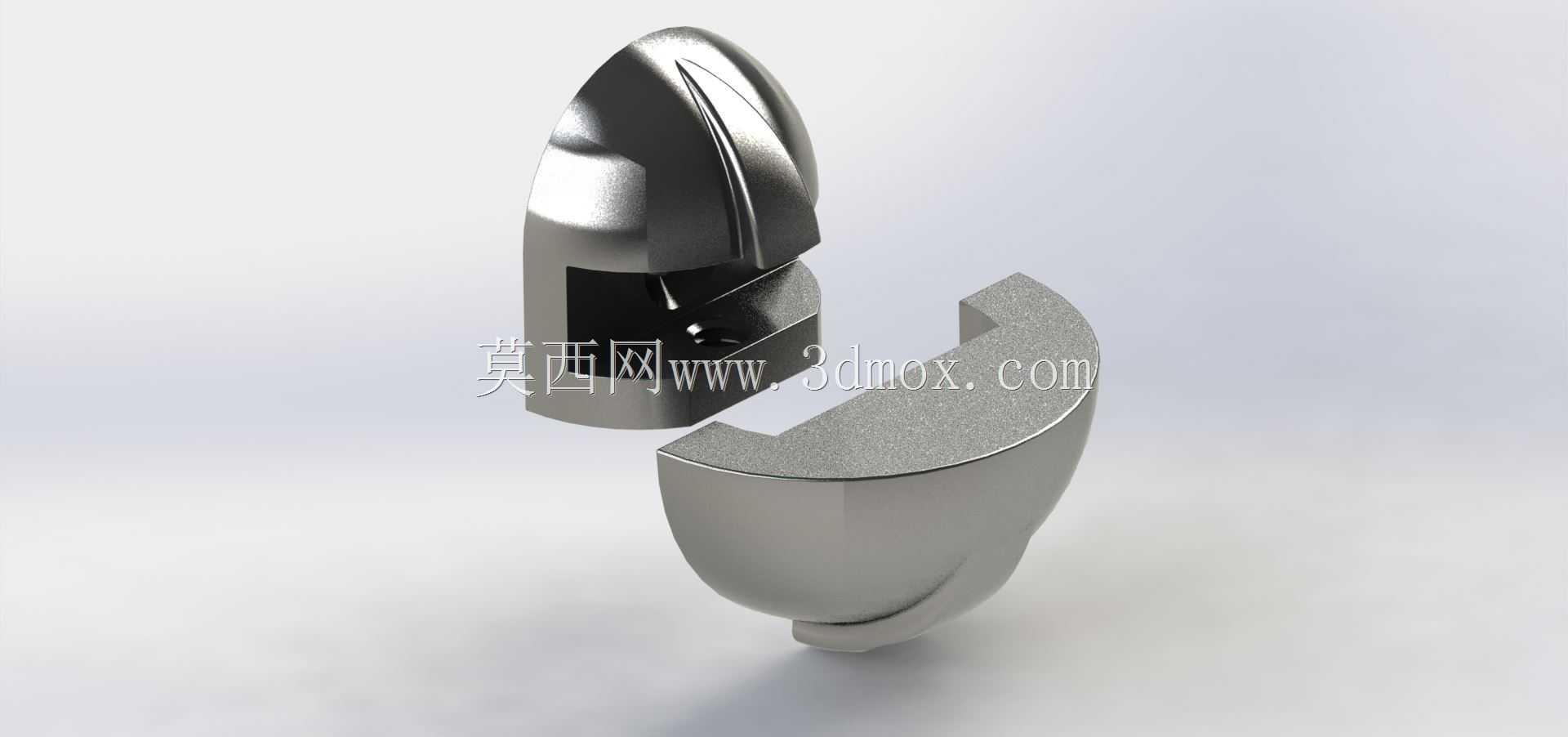

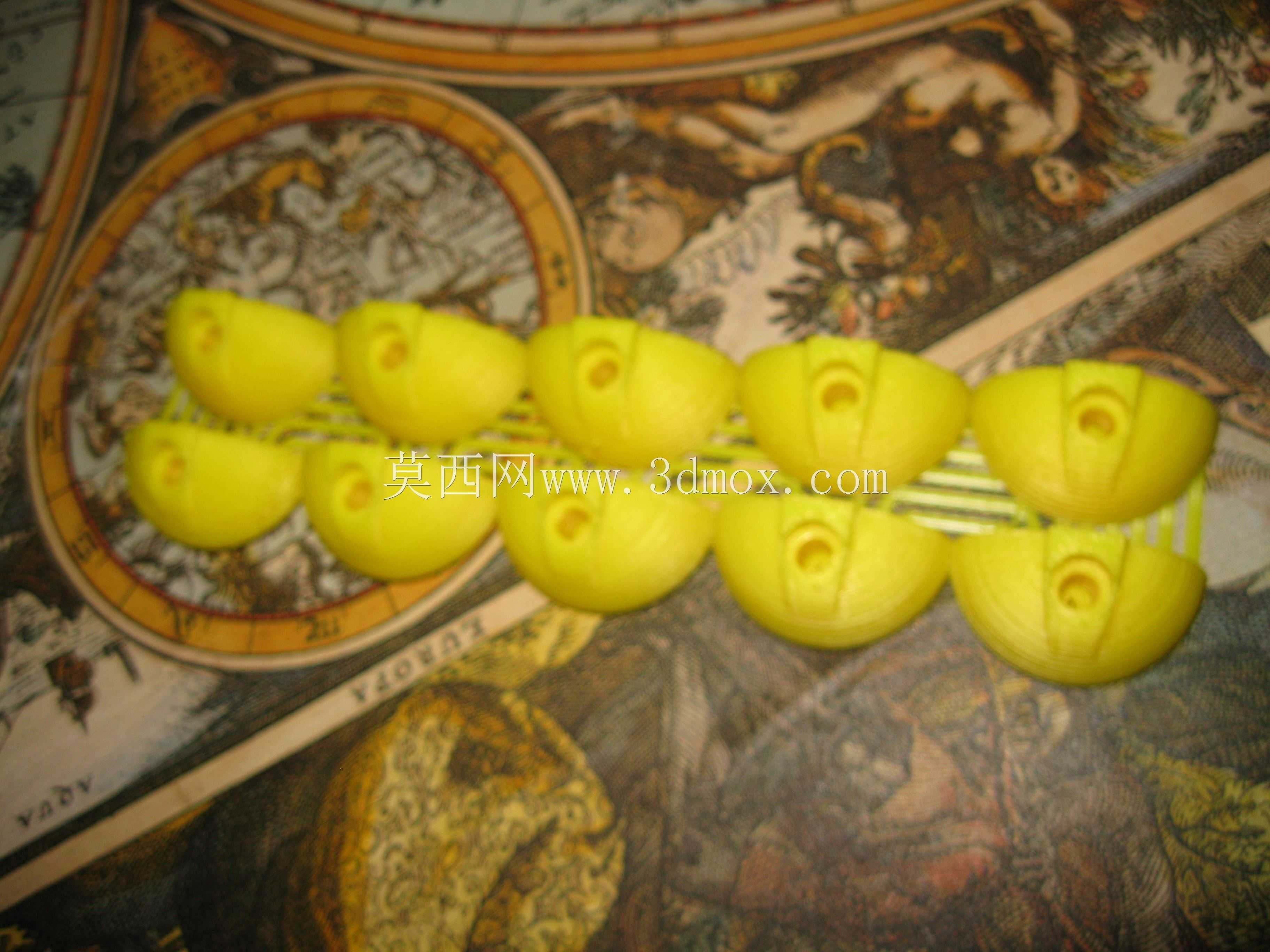

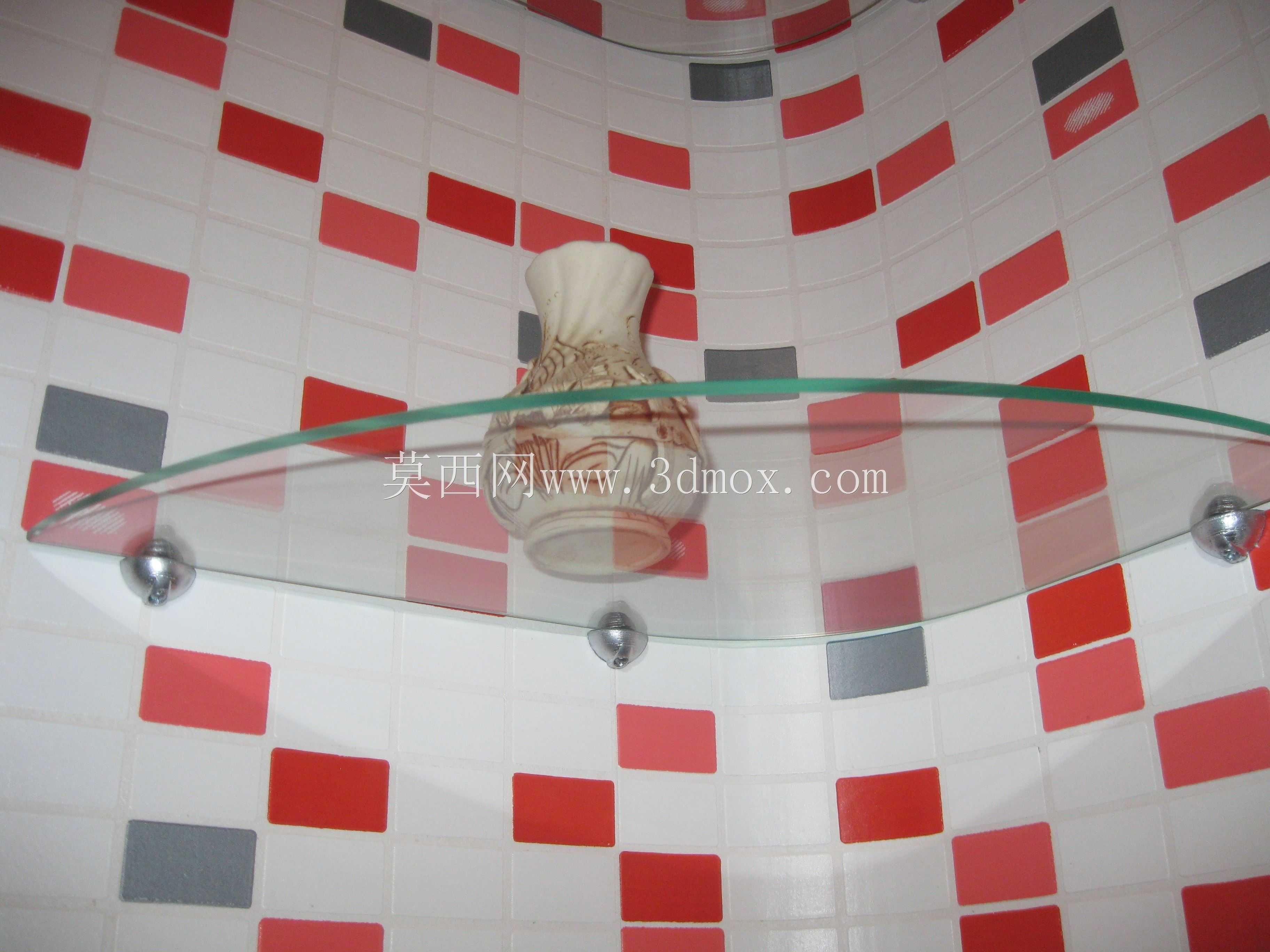

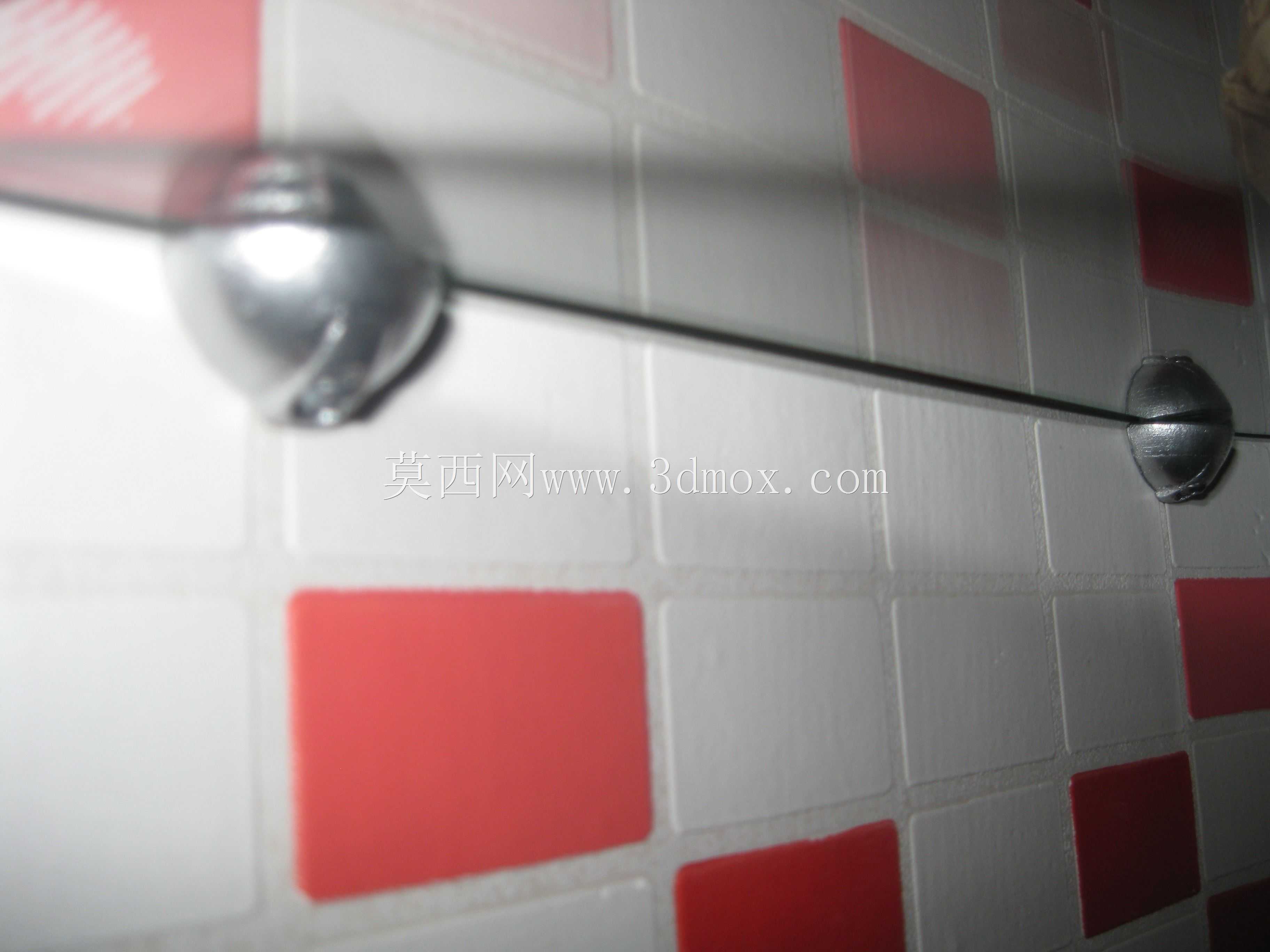

日常家居、商用展示场景里，玻璃层板的固定承托一直是结构设计里容易被忽略但直接影响使用安全的细节，这款对合式支架就是针对玻璃置物场景开发的专用承托构件，适配平板玻璃的边缘夹持固定需求，可用于卫浴玻璃置物架、展柜玻璃层板、小型桌面玻璃收纳架的安装固定。从结构设计逻辑来看，这款支架采用上下对合的分体式结构，两个构件拼合后形成与玻璃边缘匹配的夹持型腔，内侧预留了缓冲垫的安装槽位，安装时可在接触玻璃的位置嵌入橡胶或硅胶缓冲垫，避免硬质金属或打印件直接接触玻璃导致应力集中碎裂，同时增大接触摩擦力防止玻璃受外力滑移。设计阶段特意将夹持面做了微弧过渡处理，没有尖锐的棱边接触玻璃，分散玻璃边缘的局部压应力，适配8-12mm厚度的常规平板玻璃使用，安装时不需要在玻璃上打孔，通过两个对合构件的抱紧力即可实现固定，降低玻璃加工成本与安装碎裂风险。从安装边界来看，单个支架的夹持段长度控制在40mm左右，背部预留了墙面或柜体侧板的固定孔位，可采用自攻螺丝或膨胀螺丝将支架底座固定在安装基面，两个对合构件之间预留了M3规格的螺丝锁紧孔，安装时先将下半部分固定在基面，放置玻璃后扣合上半部分，拧紧锁紧螺丝即可完成固定，单组支架的额定承重可达5kg，常规600mm长度的玻璃层板搭配两个支架即可满足日常置物的承重需求。考虑到3D打印的成型特性，这款支架的所有壁厚都控制在2.5mm以上，没有小于1mm的薄壁结构，也没有大角度的悬空结构，打印时不需要添加大量支撑即可完成成型，拆分后的两个构件都可以直接在FDM或光固化3D打印机上制作，用户可根据使用场景选择PLA、PETG或树脂材料打印，卫浴等高湿场景推荐使用PETG或ABS材料，避免长期受潮导致构件强度下降。外形上采用了流线型的弧面设计，没有突出的尖锐棱角，安装后外露部分为顺滑的曲面造型，既避免磕碰伤人，也能适配现代简约的家居、展柜装修风格，不会出现突兀的工业感。实际使用中，这款支架除了固定玻璃层板，也可适配同厚度的亚克力板、木质层板的承托，只需要根据板材厚度微调锁紧螺丝的进给量即可，通用性较强。
