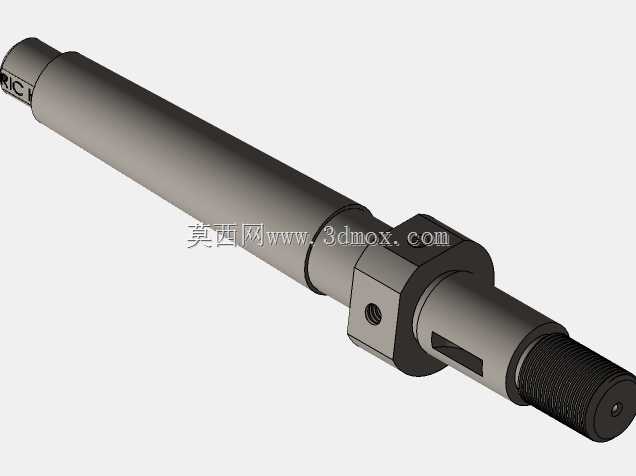

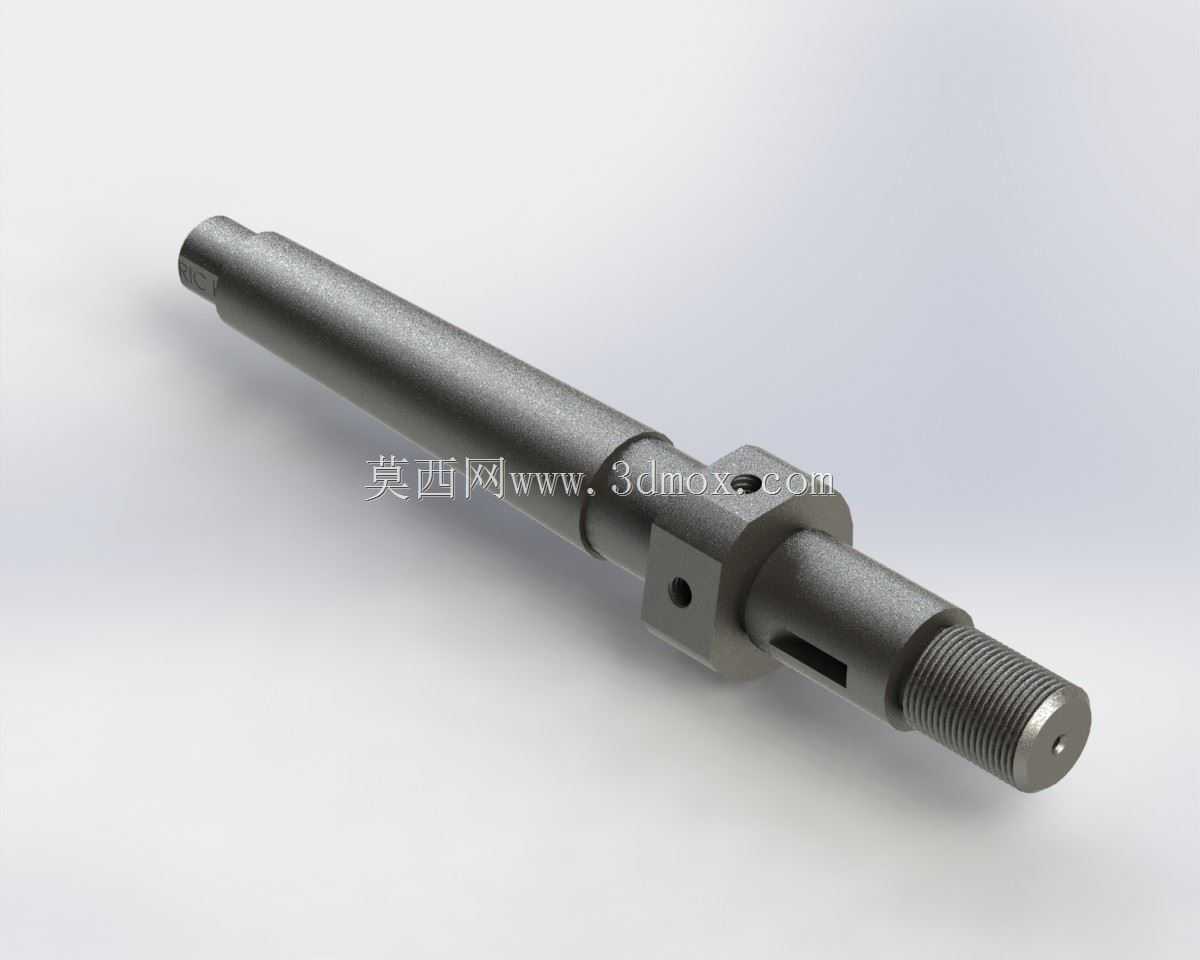

这款锥轴主要适配立式铣床、卧式镗床的主轴装夹场景,作为铣刀杆与机床主轴的连接传动部件,承担扭矩传递、刀具定位、切削载荷承载的核心作用,在金属切削加工工序中,直接决定铣削加工的同轴度精度与切削稳定性。从结构设计逻辑来看,轴身采用分段式变径设计,靠近锥柄端的圆柱段做了磨削精加工,表面粗糙度控制在Ra0.8以内,用于配合主轴内孔的导向定位,避免装夹时出现偏摆;中段设置的方形凸台带径向锁紧孔,是为了匹配机床主轴端面的传动键槽,装夹时通过锁紧螺钉穿入孔位实现周向固定,抵消铣削过程中产生的周向切削扭矩,防止锥柄在主轴孔内出现打滑转动。靠近刀具安装端的外螺纹段,用于配套锁紧螺母,实现铣刀盘或者套式铣刀的轴向压紧,螺纹末端的中心孔是加工时的工艺基准,也是后期修磨锥柄时的定位基准,保证多次装夹的同轴度误差控制在0.01mm以内。轴身开设的长条形键槽,用于和刀具内孔的平键配合,传递旋转扭矩,键槽的对称度公差按照IT7级精度设计,避免键连接出现单侧受力导致的刀具崩损。三号莫氏锥度的锥柄部分严格遵循莫氏锥度标准参数,锥面贴合度不低于85%,依靠锥面的自锁特性实现装夹定位,不需要额外的轴向锁紧结构就能保证足够的连接刚性,同时方便快速换刀。安装边界方面,锥柄大端直径适配三号莫氏主轴内孔尺寸,轴身总长度满足常规套式铣刀、面铣刀的安装空间要求,中段方形凸台的外径尺寸避开主轴端面的避让槽,不会出现装夹干涉,螺纹段的长度适配不同厚度的铣刀安装需求,预留了足够的螺母锁紧行程。实际加工场景中,这类锥轴需要承受断续铣削带来的冲击载荷,所以轴身的过渡圆角都做了R0.5-R1的圆弧处理,避免应力集中导致的轴身断裂,所有配合面都经过淬火处理,表面硬度达到HRC45-50,提升耐磨性能,延长部件的使用寿命。在建模过程中,需要重点保证锥面的锥度参数准确性、各段轴径的同轴度、键槽与螺纹的位置度,这些参数直接影响后续实际加工装夹的精度,如果锥度参数出现偏差,会导致装夹时锥面贴合不良,高速旋转时出现刀具跳动,直接影响加工工件的表面质量,严重时还会出现刀具飞出的安全隐患。
- 上一篇:墙角安装式蜂窝镂空卫浴置物挂篮
- 下一篇:镂空条带式金属拼接球形装饰构件
- 全部评论(0)
- 模板大小: 990.99 KB
- 售价:5金币
- 下载次数: 102
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
