一英寸60度内燕尾槽安装定位板

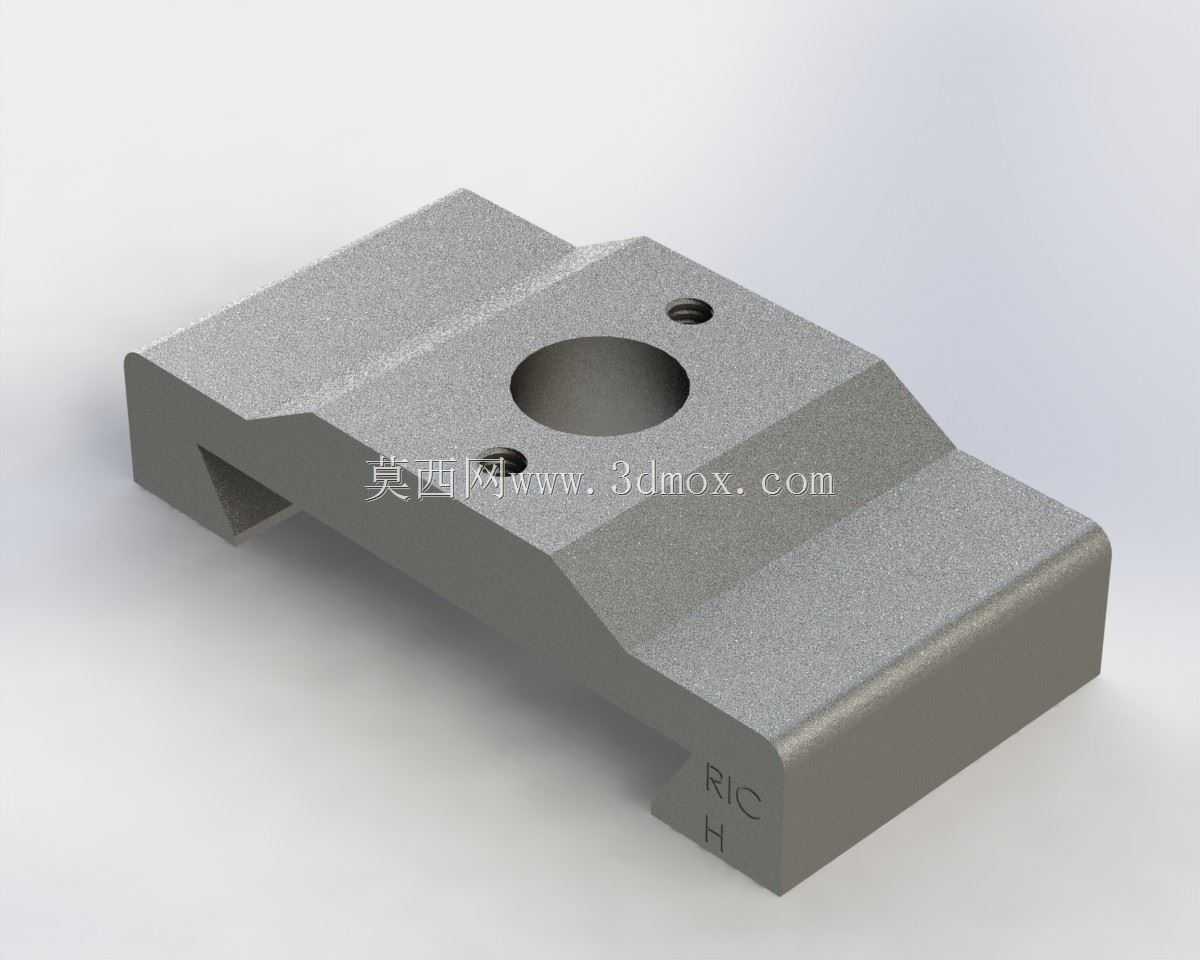

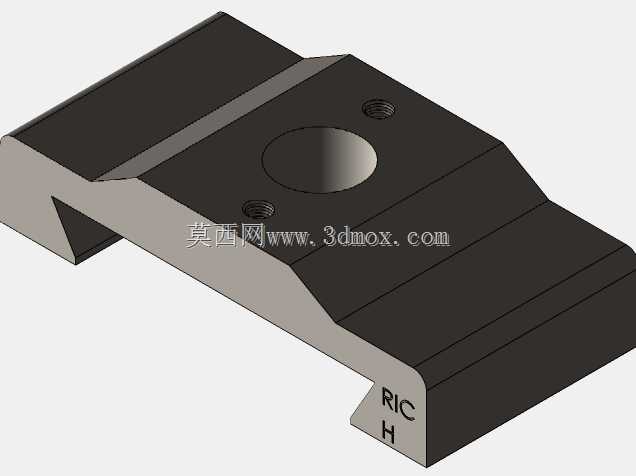

　　在精密检测、光学调整、小型工装滑台的搭建场景里，这类带内燕尾榫的安装板是实现线性导向、快换定位的核心基础零件，区别于普通平置安装板，它靠燕尾结构的楔形配合实现无间隙滑动锁紧，不需要额外的直线导轨副就能在小行程范围内完成精准位移调整，很多桌面级实验装置、传感器微调支架上都能看到这类结构的身影。这块板的主体长度为一英寸，整体采用方块式基体设计，底部加工出60度夹角的内燕尾榫，这个角度是机械行业里燕尾导向结构的通用标准角度，既保证了配合面的接触刚度，又能在锁紧时提供足够的侧向压紧力，不会因为频繁滑动出现配合松旷的问题。板体顶面加工有一个大直径的中心通孔，这个孔主要用来穿装固定螺栓或者容纳被安装元件的定位柱，

　　孔的两侧各设置了一个小规格的螺纹孔，用来锁紧穿入中心孔的连接件，或者直接固定上方搭载的小型传感器、调整旋钮等元件，两个螺纹孔的位置对称分布在中心孔两侧，锁紧时受力均匀，不会出现偏载导致的安装歪斜。从设计思路上看，这块燕尾板没有做多余的减重或者装饰结构，所有型面都服务于功能实现：板体两侧的斜向面是燕尾结构的外侧让位，避免滑动时和配合的外燕尾基座发生边缘干涉，底部的燕尾榫工作面做了等宽设计，配合间隙可以通过配磨或者镶条调整，能适配不同精度等级的滑动需求。板体端部刻印的标识是装配时的方向标记，避免安装时燕尾方向装反导致导向失效。在安装边界上，这块板的燕尾榫宽度和深度都和标准一英寸规格的外燕尾滑座匹配，不需要额外加工适配结构就能直接装配，

　　顶面的安装孔位间距符合小型光学元件、微型传感器的通用安装孔距，不需要二次打孔就能直接搭载对应规格的功能元件。实际使用时，这块燕尾板可以沿着配合的燕尾导轨做线性滑动，调整到目标位置后通过侧面的锁紧螺钉顶紧燕尾面就能完成位置固定，重复定位精度可以满足大多数常规检测、微调场景的需求，相比采用直线导轨加滑块的导向结构，这种一体式燕尾板的结构更紧凑，占用安装空间更小，在狭小的设备内腔里布置更灵活，而且整体为一体式金属加工结构，抗振性能好，不会出现滚动导轨在高频振动下的滚珠错位问题，适合在有轻微振动的工业现场环境里使用。设计这类燕尾板的时候，需要重点保证燕尾工作面的平面度和角度公差，60度的夹角公差需要控制在正负半分以内，

　　否则配合时会出现接触不均、滑动卡滞的问题，中心安装孔和燕尾导向面的平行度也需要严格控制，不然上方搭载的元件会出现位置偏移，影响调整精度。另外板体的棱角处都做了微小的倒角处理，既避免装配时割伤操作人员，也能去除加工毛刺，防止毛刺脱落进入燕尾配合面导致滑动卡顿。
