带侧孔外螺纹车削主轴金属构件

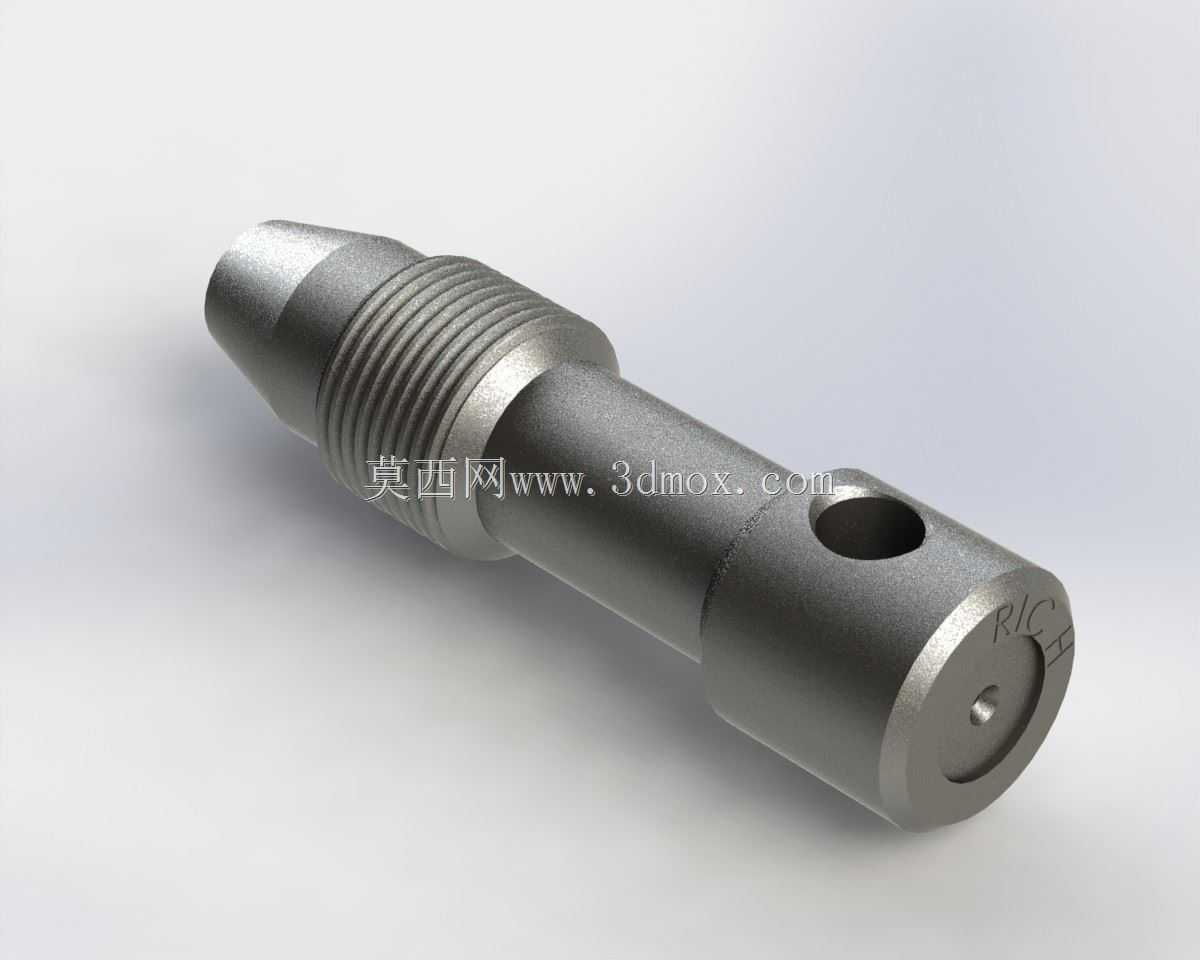

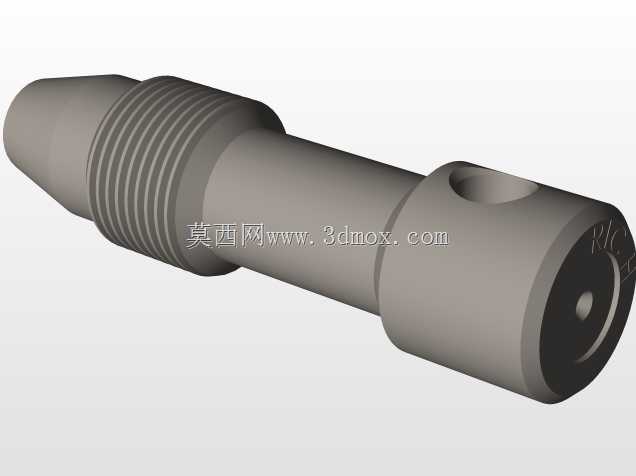

　　在精密流体控制、小型传感检测设备的传动与介质导通结构中，这类带侧孔的外螺纹车削主轴件是承担定位、导通、传动衔接的核心小型构件，常应用在压力传感模块、小型流体调节装置、精密工装夹具的定位轴系中，替代传统的拼接式轴件，减少装配累计误差，提升整体结构的同轴度与密封可靠性。从实际使用场景来看，这类构件多安装在设备的介质通路与动作执行端的衔接位置，一端的锥头结构用于对接密封座或者导向套，外螺纹段用于和设备基体的内螺纹孔实现旋合固定，无需额外的紧固件即可完成轴向定位，安装时通过控制螺纹旋合深度就能调整锥头与配合件的压紧量，保证密封面的贴合压力处于合理区间，避免过压导致密封件变形或者压力不足出现介质泄漏。构件中段的光轴段是主要的配合面，

　　加工时需要保证和螺纹段、锥头段的同轴度控制在0.02mm以内，和基体的导向孔采用间隙配合，配合间隙控制在0.01-0.03mm之间，既保证轴件在动作过程中不会出现卡滞，也能避免间隙过大导致的径向晃动，影响末端检测或者调节的精度。靠近末端的径向通孔是介质导通或者定位销穿装的结构，当用于传感检测场景时，待测介质可以通过这个侧孔进入轴件的中心通孔，传导到末端的传感元件上，孔口位置做了0.2mm的倒角处理，避免装配时刮伤密封胶圈，也能去除机加工产生的毛刺，防止毛刺脱落进入介质通路造成堵塞。末端的平面是加工和装配的基准面，端面的中心定位凹坑是车削加工时的顶尖定位基准，保证整个轴件一次装夹即可完成大部分外圆、螺纹、锥面的加工，

　　减少二次装夹带来的形位公差偏差，端面上的刻印标记用于区分构件的规格型号，避免装配时出现错装。设计这类构件时，首先要根据实际的安装空间确定整体的长度边界，螺纹段的长度要满足基体螺纹孔的旋合深度要求，一般旋合长度不小于螺纹公称直径的1.2倍，保证连接强度足够承受设备运行时的轴向力和径向振动，不会出现螺纹滑牙或者松动的情况。锥头的锥度需要和配合的密封座锥度完全匹配，接触面积要达到85%以上，才能保证高压工况下的密封性能，光轴段的表面粗糙度要控制在Ra1.6以下，降低和导向孔之间的摩擦阻力，提升构件往复动作时的使用寿命。径向孔的位置要避开螺纹段和应力集中的区域，孔边做倒钝处理，避免工作过程中应力集中导致轴件从孔位处断裂，中心通孔的直径根据介质流量或者穿装部件的尺寸确定，孔壁的粗糙度控制在Ra3.2即可，无需过高的加工精度造成成本浪费。选材上这类构件多采用304不锈钢或者调质45号钢，根据使用场景的防腐要求选择，有腐蚀性介质的场景选用不锈钢材质，普通传动场景选用调质45号钢即可，表面可以根据需求做发黑或者钝化处理，提升防锈能力。实际装配时，螺纹段可以缠绕适量的生料带或者涂覆螺纹密封胶，进一步提升螺纹连接位置的密封性能，光轴段可以涂抹少量的润滑脂，降低初次装配时的摩擦阻力，侧孔位置安装时要对准介质通路的方向，避免孔位被基体遮挡导致介质导通不畅。这类构件的加工难点在于保证各段的同轴度以及侧孔和中心孔的位置度，

　　批量加工时多采用数控车床一次装夹完成外轮廓加工，再采用加工中心或者钻床完成径向孔的加工，加工后需要做去毛刺处理，所有锐边倒钝，避免装配时划伤操作人员或者配合部件。在设备维护时，这类构件属于易损件吗，当出现密封面磨损、螺纹滑牙或者孔位堵塞的情况时可以直接更换，因为其一体化的结构设计，更换时只需旋出旧件，旋入新件调整好压紧量即可，无需调整其他关联部件的位置，维护效率比拼接式结构提升60%以上。在小型压力传感器的结构中，这类轴件同时承担了介质导通、传感器安装定位、外壳连接三个功能，大幅减少了传感器整体的零件数量，缩小了传感器的整体体积，让传感器可以安装在空间狭小的管路位置，满足紧凑型设备的安装需求。
