三角形结构横窗构件129x37.25规格设计

在异形建筑采光、工业设备围护结构、模块化临建设施的窗体布设场景中，非矩形的三角窗体一直是结构适配的难点，常规矩形窗无法适配斜向屋面、三角立面、设备斜面检修口的安装边界，这款三角横窗构件正是针对这类非正交安装面开发的结构件。从实际使用场景来看，这类三角横窗常应用在厂房屋面斜坡采光带、装配式三角顶临时办公舱的侧立面、大型工业设备斜面观察窗位置，既要满足窗体的透光围护需求，也要匹配安装面的三角轮廓，避免出现裁切拼接带来的密封隐患。

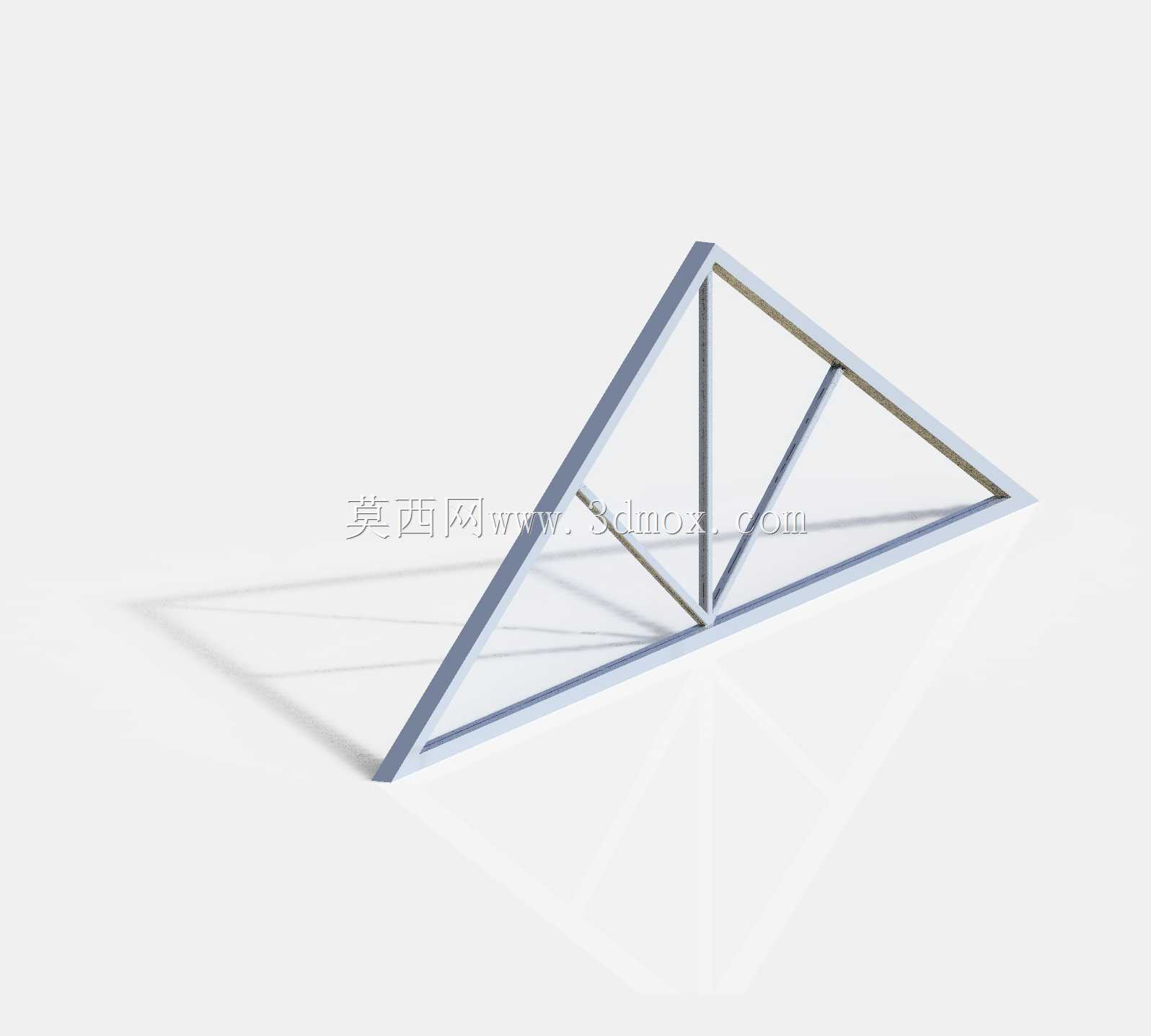

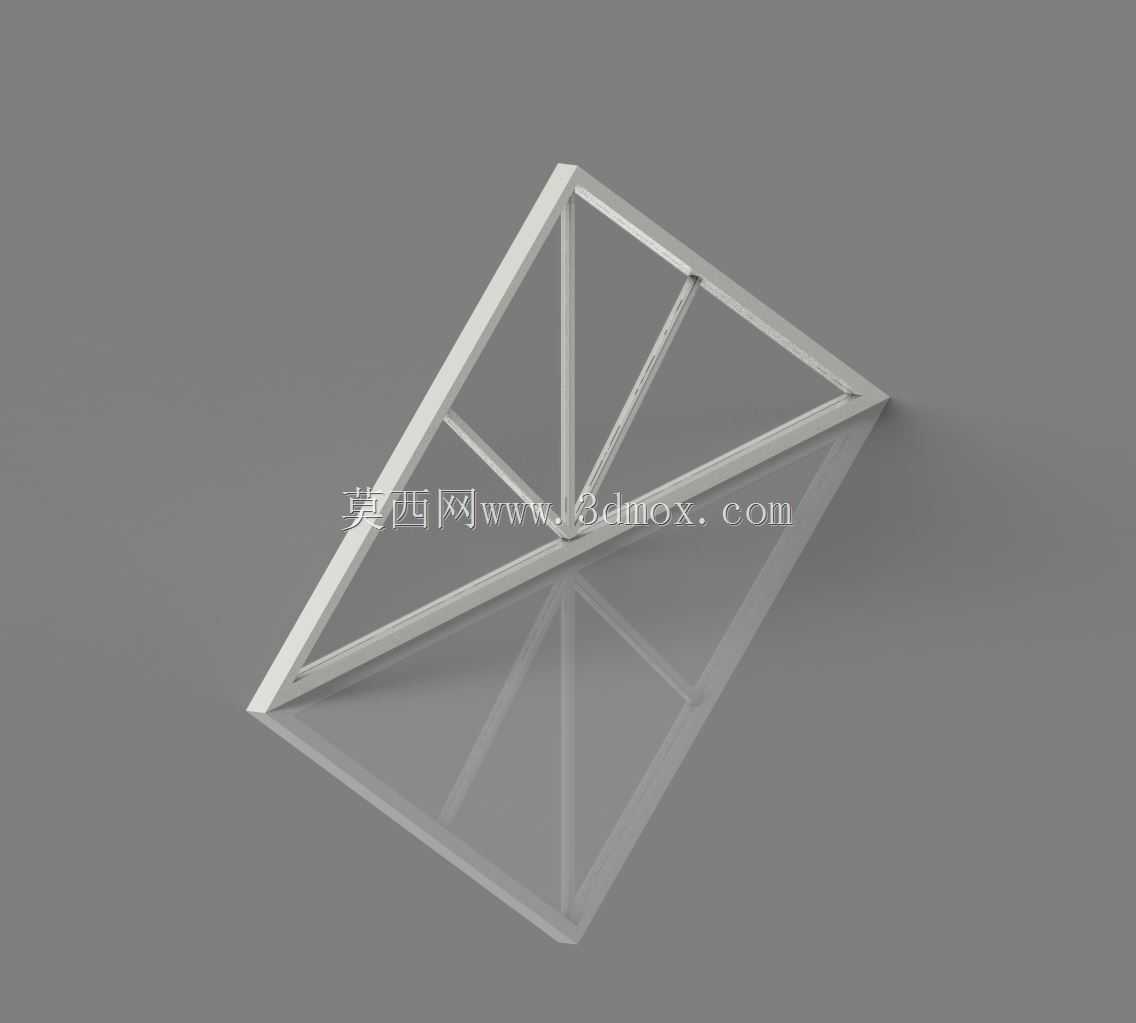

这款构件的整体外轮廓为直角三角形，两个直角边的尺寸分别为129与37.25，斜边与安装面的斜向边界完全贴合，安装时可直接将窗体框架与安装基面的预埋结构固定，无需额外做边角裁切适配。框架采用离散实体的分件设计，每个窗格都是独立的实体单元，而非整体拉伸的一体化结构，这种设计思路首先是考虑到加工环节的便利性，不同窗格的型材可以单独下料裁切，再通过角码拼接组装，降低异形构件的加工难度；其次是后期维护的需求，单个窗格的玻璃或密封件出现损坏时，可以单独拆解对应窗格进行更换，不需要整体拆卸窗体框架，大幅降低运维成本。

从结构特性来看，框架内部设置了斜向与竖向的加强肋，将整个三角窗体划分为多个小尺寸三角窗格，这种分仓结构一方面可以提升框架整体的抗形变能力，在承受风压、屋面荷载时，加强肋可以将外力分散到整个框架的各个边梁上，避免大尺寸单块玻璃受载过大出现碎裂；另一方面小尺寸窗格的玻璃采购成本更低，安装时的操作难度也更小，不需要大型吊装设备配合，单人即可完成单块玻璃的固定作业。在实际安装过程中，框架的背面预留了统一宽度的密封边，可直接粘贴防水胶条后与基面压紧固定，配合外沿的打胶槽，能实现双层密封，避免斜面安装时出现雨水渗漏的问题。

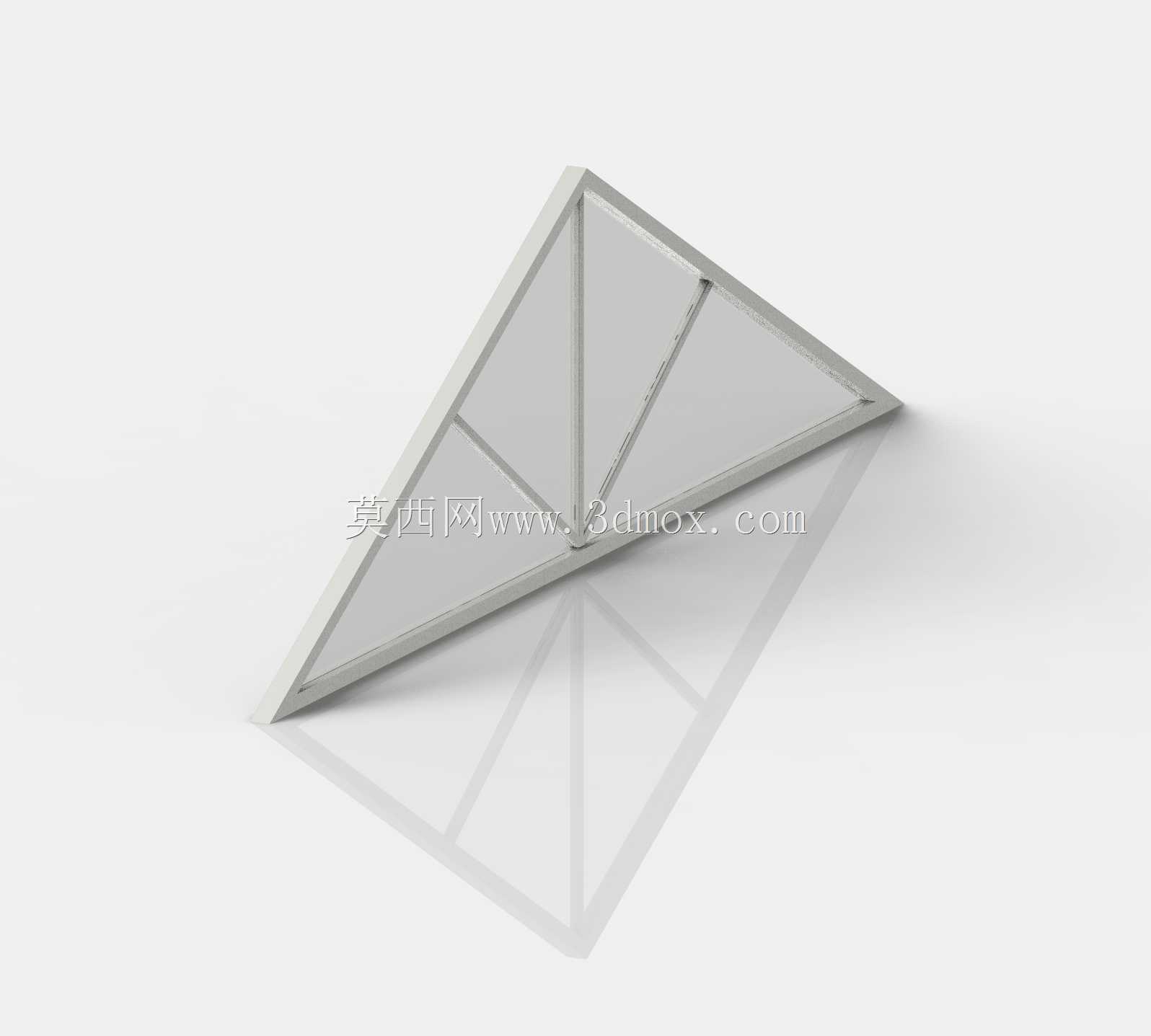

设计过程中没有采用常规窗体的等距分格逻辑，而是根据三角轮廓的斜边斜率调整内部肋条的位置，让每个窗格的受力分布更均匀，靠近直角顶点的小尺寸窗格做了局部加强，避免尖角位置应力集中导致框架焊接处开裂。整个构件的渲染部分也还原了实际安装后的视觉效果，框架表面做了哑光金属处理，不会产生强光反射影响周边作业，玻璃部分采用半透明的透光材质，既能保证采光效果，也能避免外部直视内部结构，适配工业场景的使用需求。对于结构设计从业者来说，这类异形窗体的建模核心在于轮廓边界与安装基面的完全匹配，以及内部加强结构的受力合理性，离散实体的分件设计也为后续的工程出图、加工下料提供了便利，不需要再对整体模型做拆分处理，可直接提取每个分件的尺寸参数用于生产。
