带出线组件的直流无刷电机结构设计

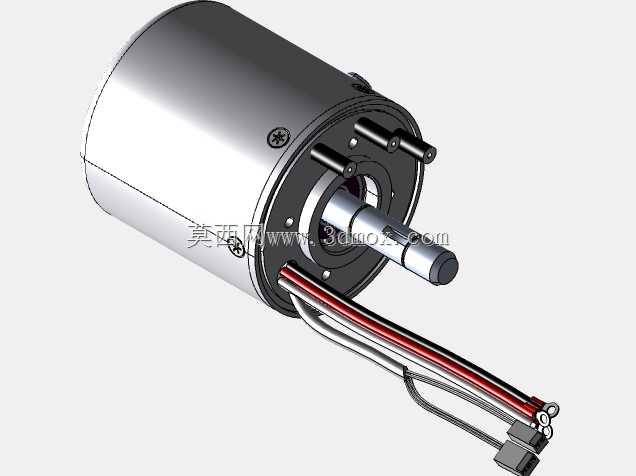

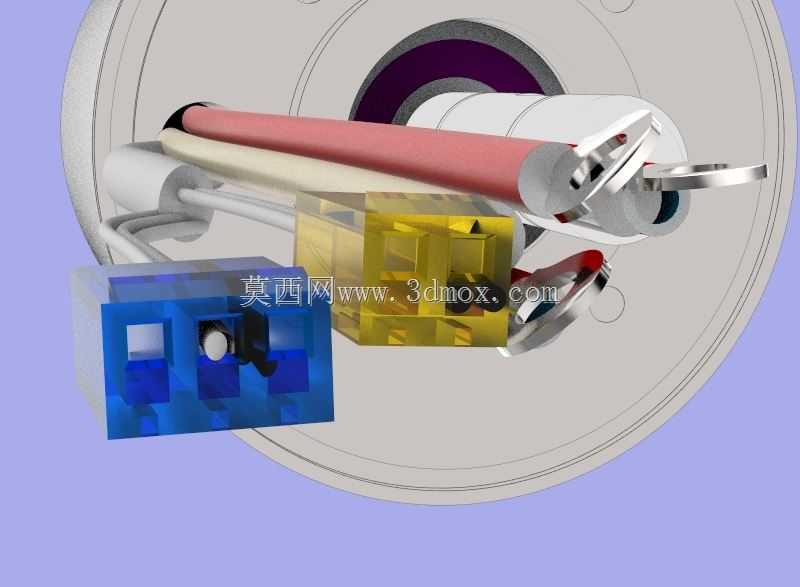

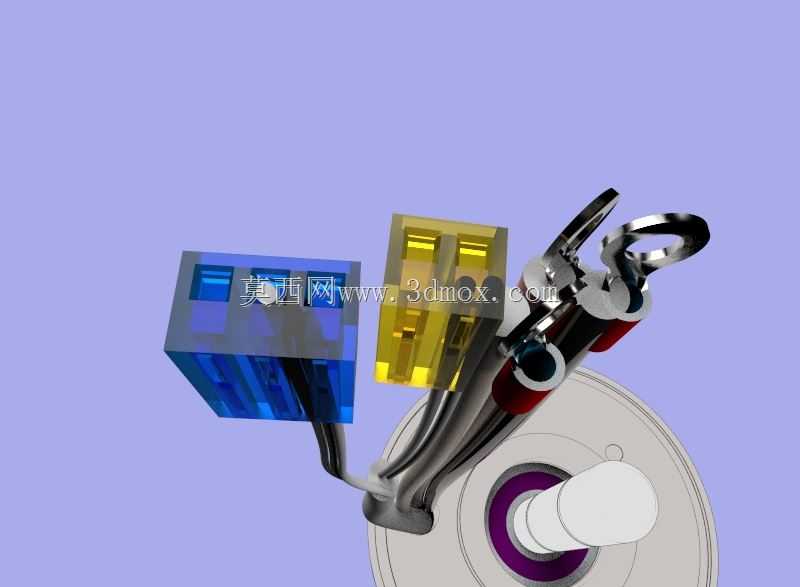

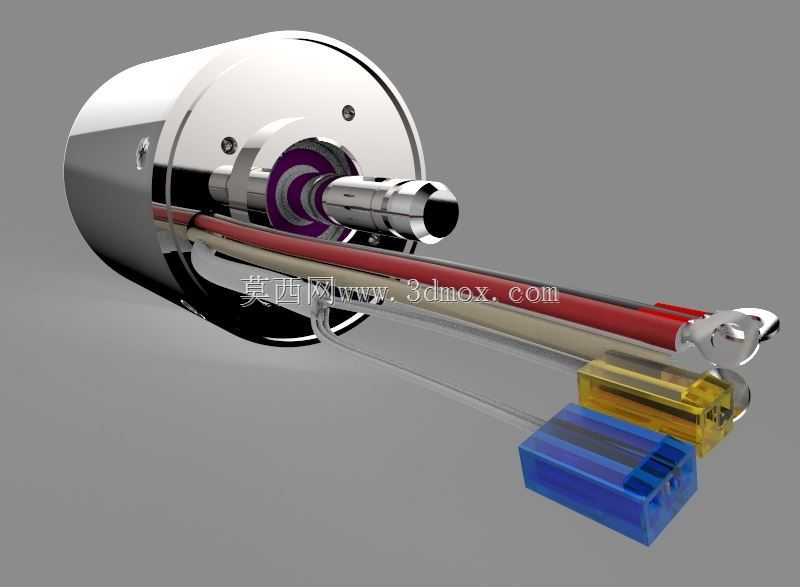

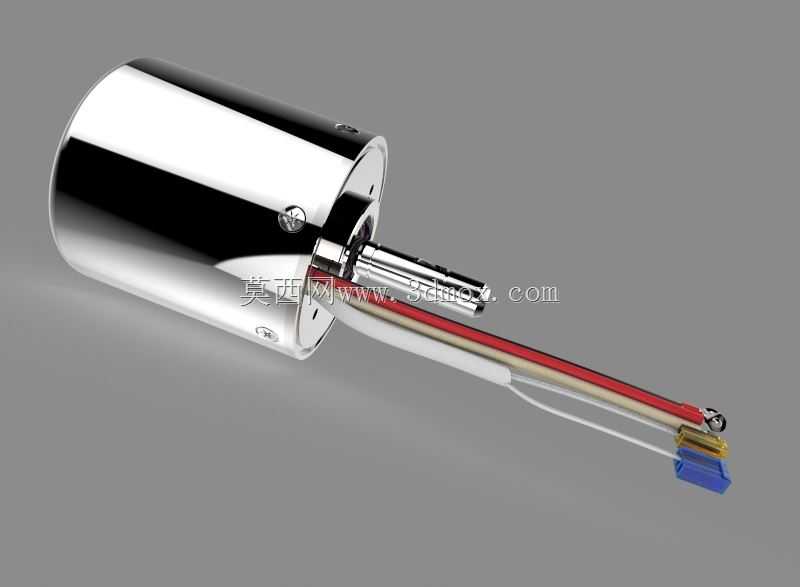

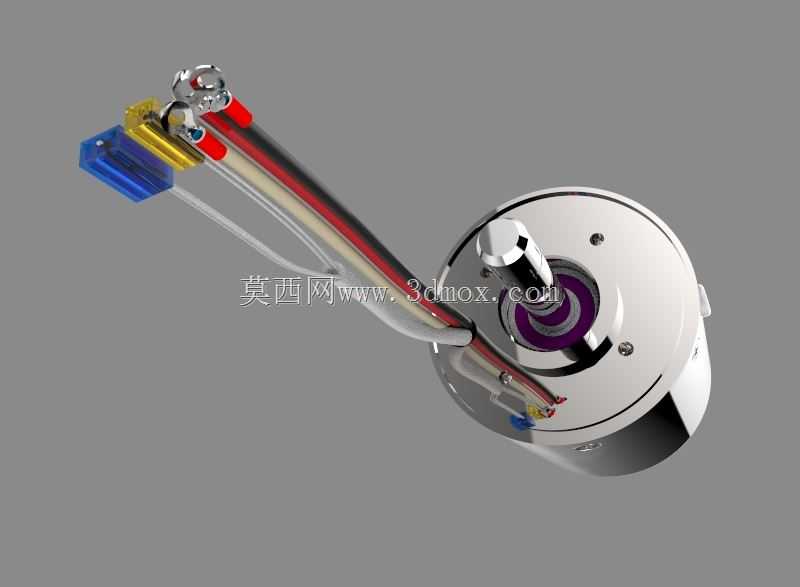

在小型自动化输送线、桌面级数控设备、医疗样本处理装置这类对动力单元体积、响应速度有明确要求的场景里，无刷直流动力单元的选型适配一直是结构设计环节的重点。这套带出线组件的无刷电机结构，在设计阶段就充分考虑了紧凑安装空间下的布线合理性，出线端没有采用常规的尾部直出结构，而是做了侧置走线的布局，配套的接线端子、信号反馈线束都沿着电机壳体侧面排布，能有效缩减动力单元轴向的安装占用长度，适配那些轴向安装空间受限、只能预留径向布线通道的设备腔体。从实际使用场景来看，这类电机常被用在需要精准转速控制的工位，比如小型传送带的驱动辊动力输入、自动化点胶设备的转盘驱动、实验室离心装置的动力源，它的动力输出端采用标准的轴伸配合定位止口设计，安装时可以直接通过端盖上的均布安装孔与设备安装板锁附，止口的配合公差控制在过渡配合区间，既能保证装配时的同轴度，又不会出现过盈装配导致的拆装困难问题。设计过程中，针对电机运行时的线束晃动磨损问题，出线位置做了专门的线束固定结构，线束根部通过卡扣与电机壳体上的固定位卡合，避免设备运行过程中线束随电机振动反复弯折，降低引线断裂的故障概率；同时接线端子采用带锁扣的接插件形式，现场装配时不需要单独做线鼻子压接、绝缘包裹等工序，直接对准接口插接到位就能完成接线，能大幅缩减设备整机组装的布线工时。从安装边界来看，电机主体为圆柱形壳体，端盖的安装孔位呈圆周均布，选型时只需要确认安装板上的止口开孔尺寸、安装孔的节圆直径，以及轴伸的直径和伸出长度，就能完成适配，不需要额外做转接法兰的设计；出线侧的线束预留了足够的弯曲半径空间，就算安装板紧贴电机端盖布置，也不会出现线束被挤压破损的情况。在功能特性上，这类无刷电机没有碳刷结构的接触磨损，运行过程中的噪音和电磁干扰都比传统有刷电机更低，适合用在对运行噪音有要求的办公类自动化设备、医疗检测设备当中，同时它的转速响应速度快，配合对应的无刷驱动器可以实现宽范围的转速调节，满足不同工位对输出转速、扭矩的差异化需求。设计时还考虑了电机壳体的散热需求，壳体表面做了细微的散热筋结构，虽然整体体积小巧，但持续运行时的热量可以通过壳体快速传导到安装板上，借助设备的金属安装板辅助散热，避免长时间高负载运行时出现过热退磁的问题。很多结构工程师在做小型设备选型时，经常会忽略出线方向对整体布局的影响，等到整机装配时才发现尾部出线的电机会和设备后方的其他部件产生干涉，不得不临时修改安装板结构或者调整其他部件的位置，拖慢项目进度，而这种侧置出线的电机结构，从设计源头就规避了这类干涉问题，给整机的布局设计留出了更多的调整空间。另外，电机端盖上的固定件采用内六角螺丝锁附，装配时可以从轴向直接伸入工具锁紧，不需要在径向预留扳手操作空间，进一步缩小了安装所需的周边空间，适合密集排布的多轴驱动场景，比如多工位转盘的多个驱动单元并排安装时，相邻电机之间只需要预留很小的间隙就能完成装配和后期维护操作。从实际装配的角度来说，这套结构的各个部件拆分逻辑清晰，定子、转子、端盖、出线组件的配合公差都做了合理的预留，就算是做二次结构修改，比如调整轴伸长度、更改安装孔位，也不需要对整体结构做大幅度的改动，能快速衍生出适配不同安装场景的变体型号，减少重复建模的工作量。
