奥本齿轮箱配套法兰式C型支撑构件

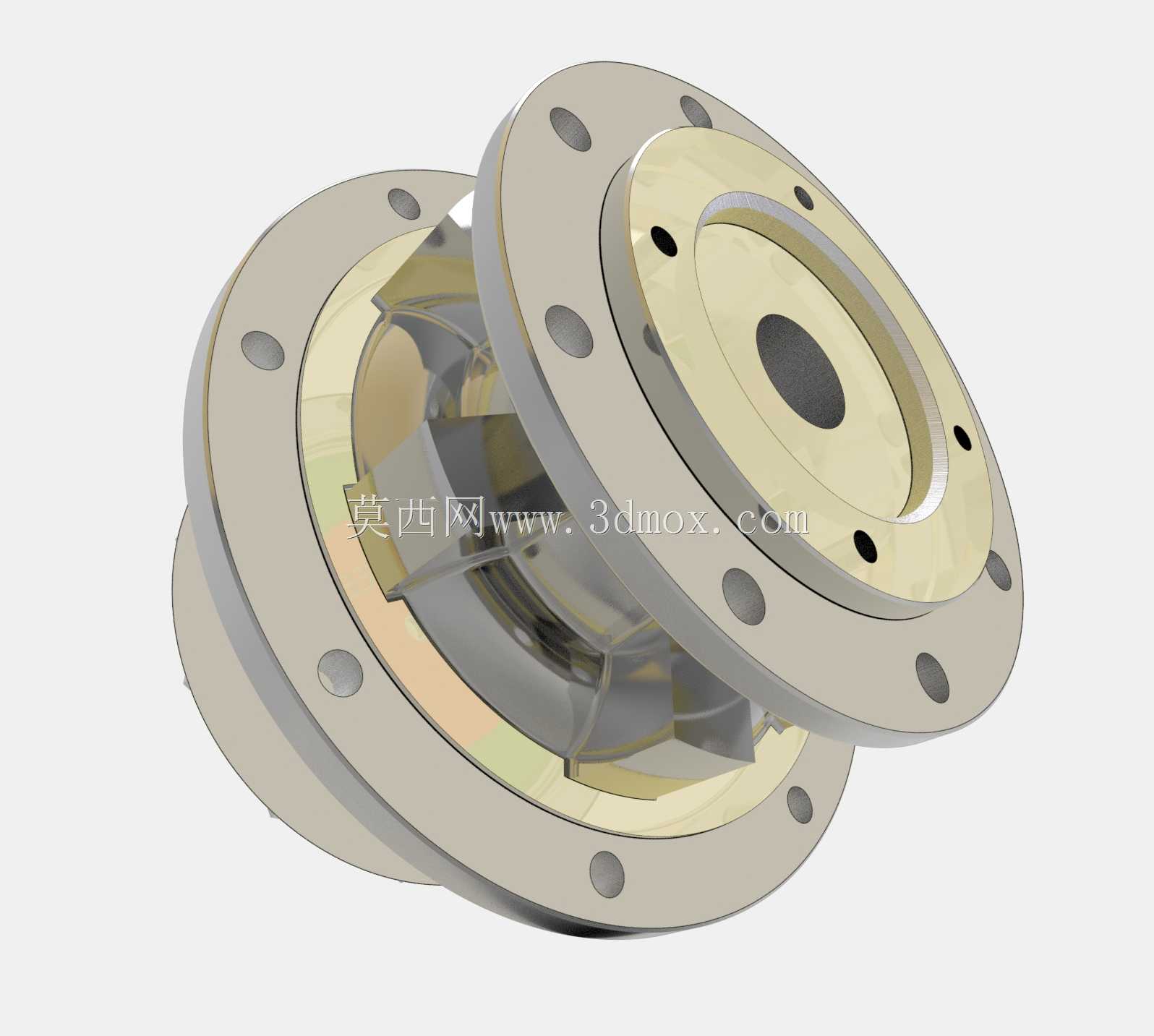

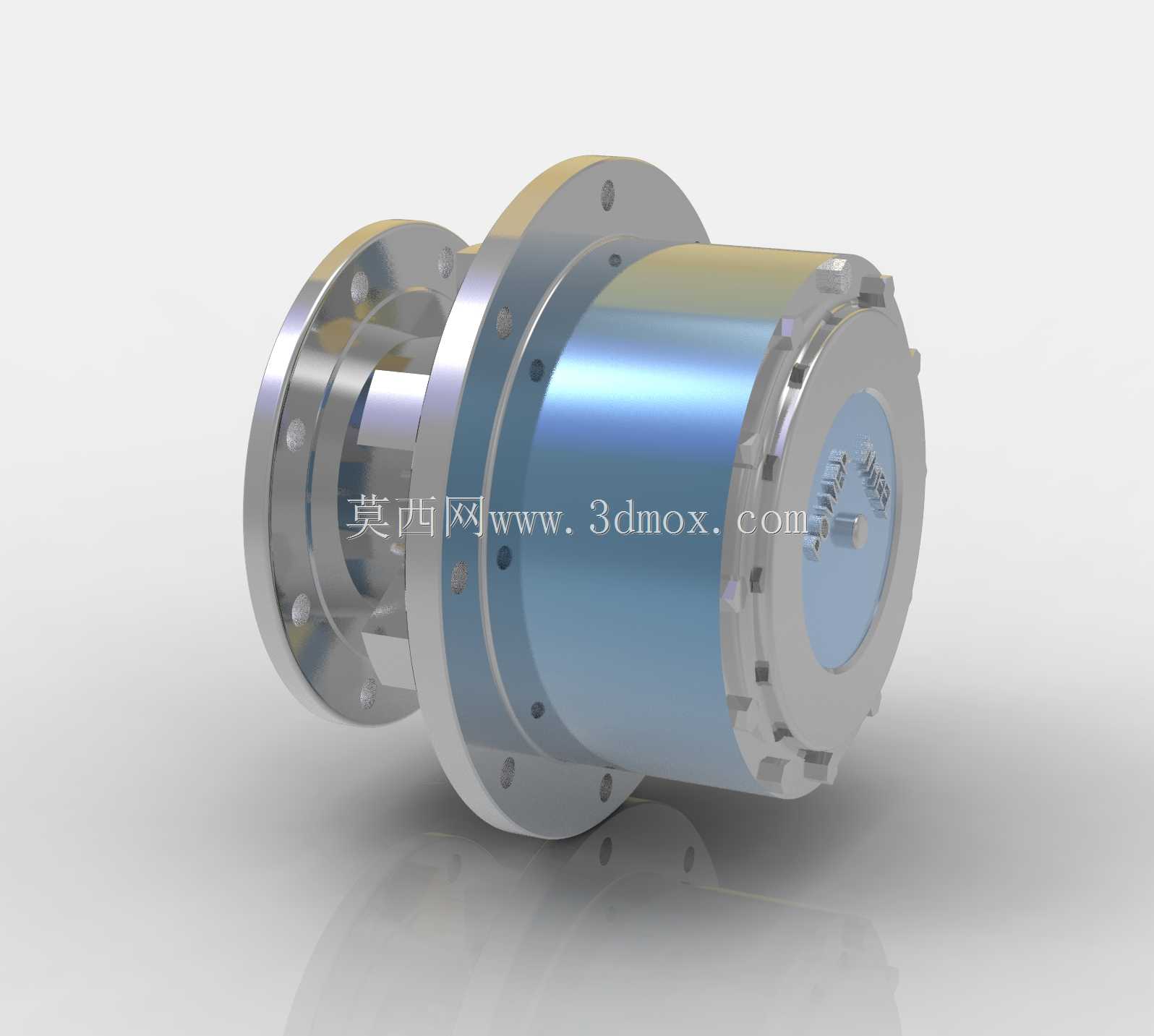

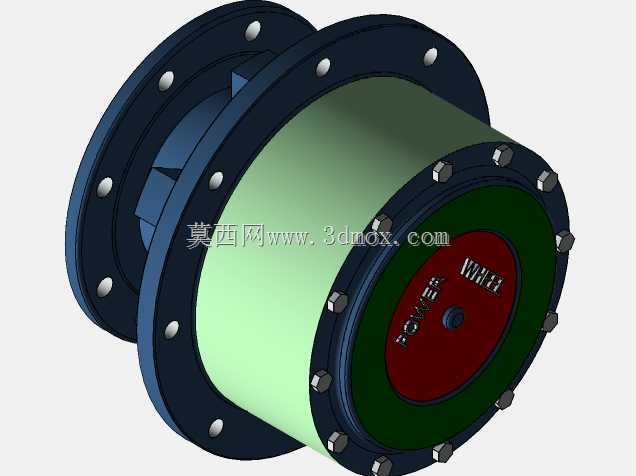

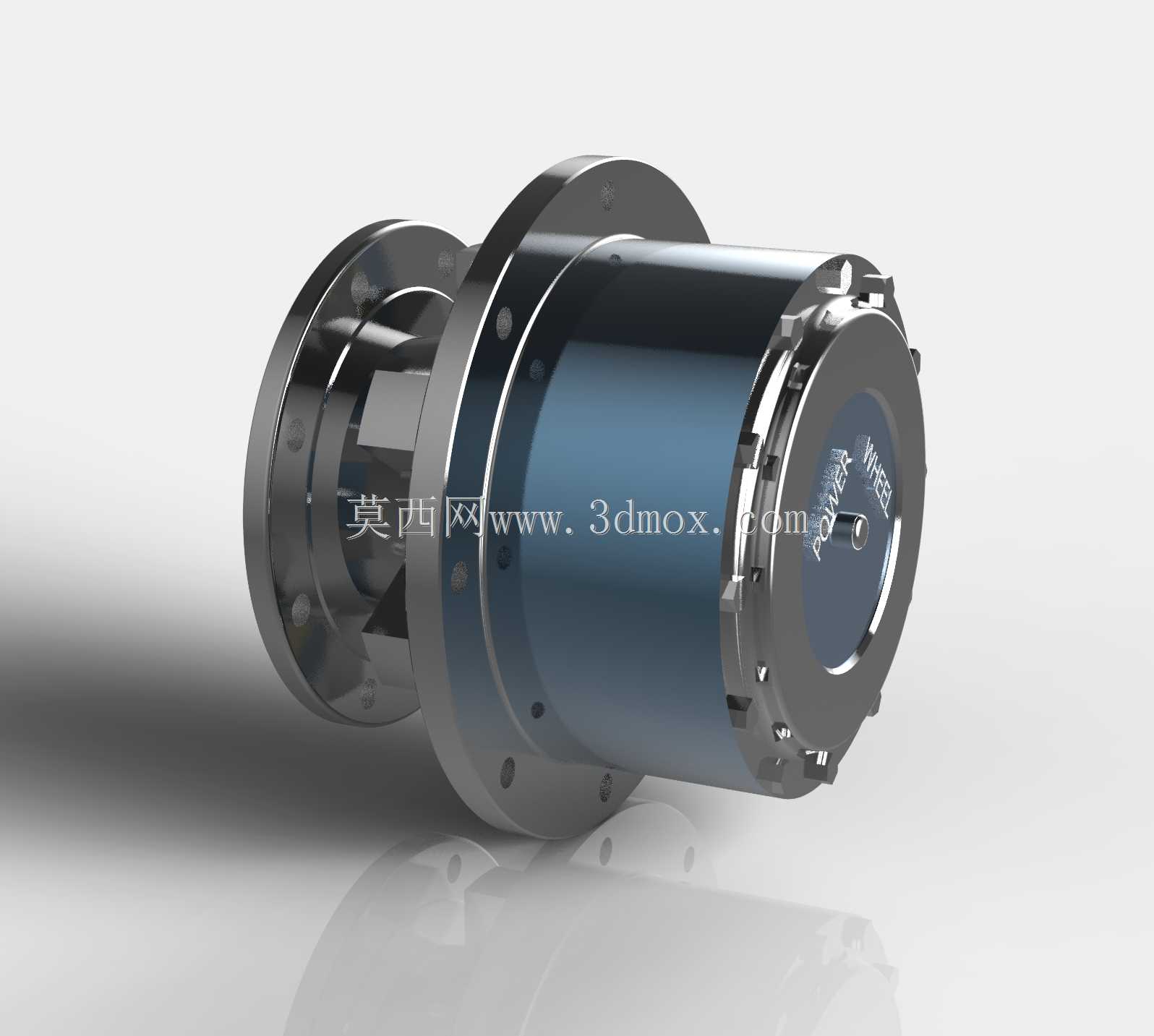

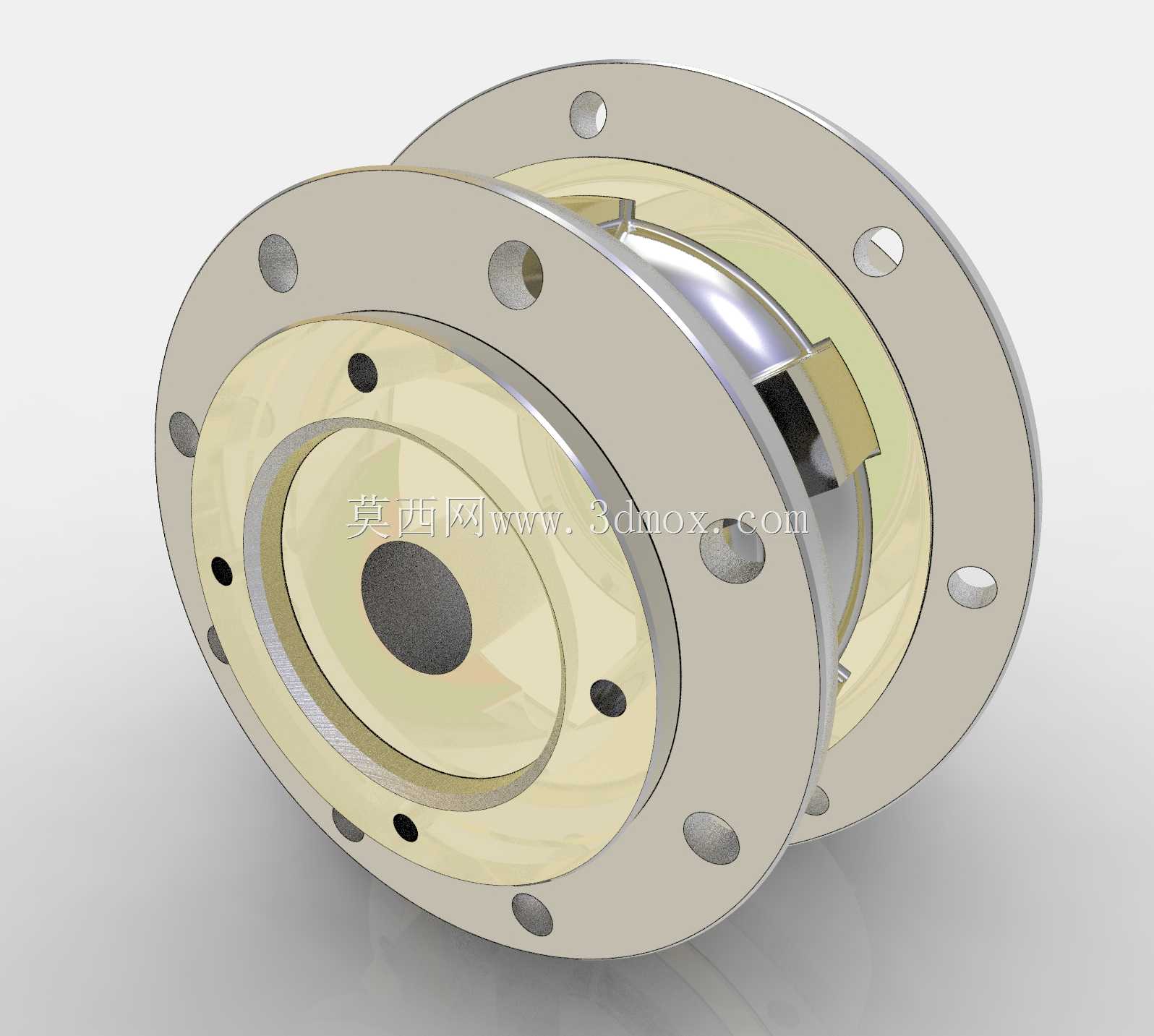

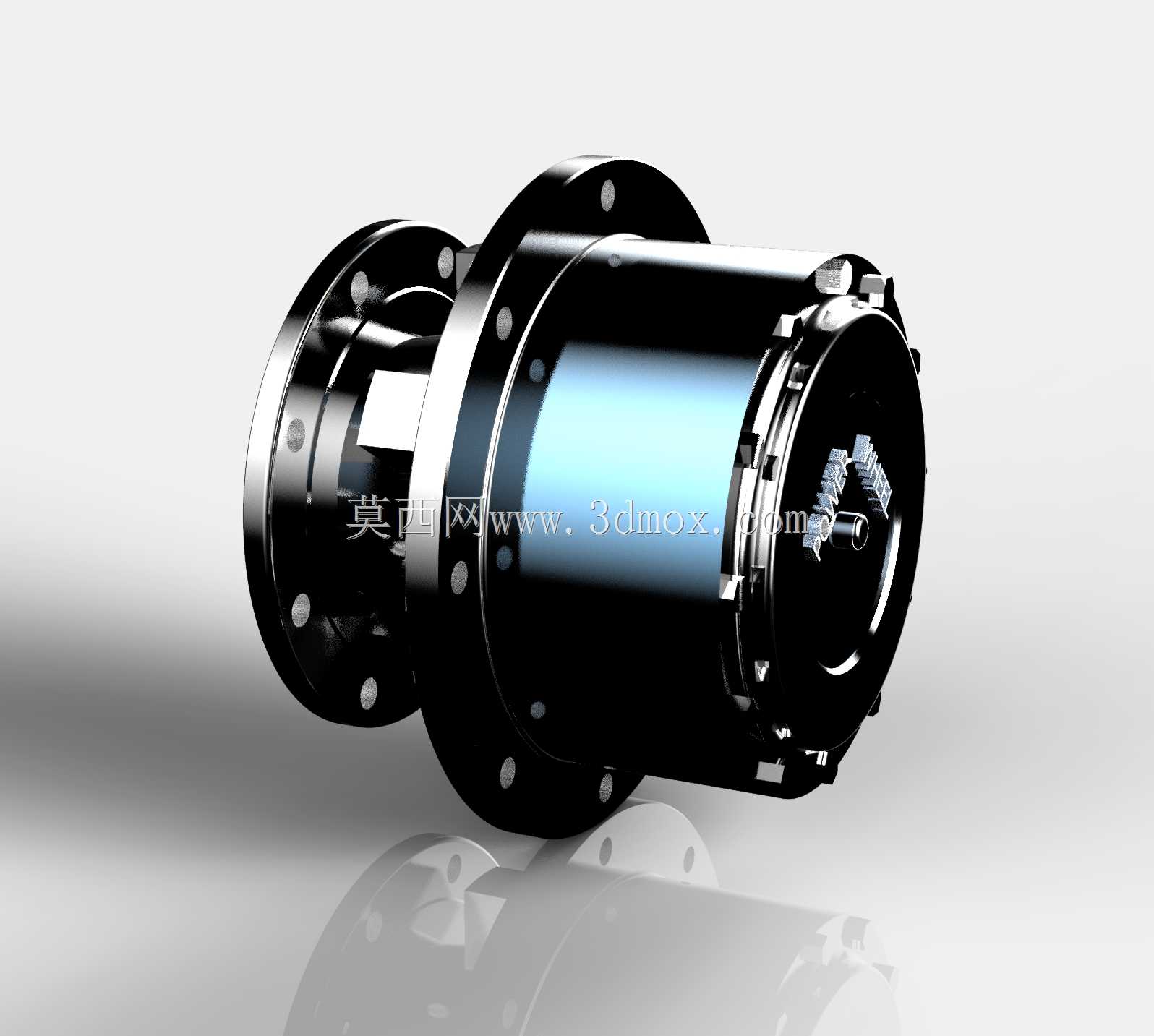

在重载传动系统的布局中，这类支撑构件往往承担着齿轮箱本体与外接动力端、负载端的衔接定位作用，常见于冶金输送线的辊道传动组、港口起重设备的回转驱动单元、大型风机的偏航传动模块这类对同轴度要求严苛的场景中。构件采用双法兰叠合的结构形式，安装端的法兰盘沿圆周均匀分布沉头安装孔，孔位的分度圆尺寸经过严格公差匹配，能够直接与标准系列齿轮箱的输出端壳体贴合，安装时无需额外加工转接板，可有效缩减传动链路的装配累计误差。从功能层面来看，该支撑件并非单纯的固定结构，其内部预留的空腔恰好可以容纳齿轮箱输出端的密封组件与轴承外圈定位台阶，法兰贴合面的粗糙度控制在Ra1.6以下，能够保证密封垫片的压缩量均匀，避免长期运行中出现润滑油渗漏的问题。设计过程中，构件的壁厚经过受力仿真校核，法兰盘外缘到安装孔的边距满足最小壁厚要求，既不会因为壁厚过大增加整体转动惯量，也不会在重载启停的冲击载荷下出现孔位开裂的问题。两端法兰的同轴度公差控制在0.02mm以内，能够保证外接传动轴穿过支撑件时，与齿轮箱输出轴的同轴度偏差在允许范围内，减少轴系运行过程中的偏磨问题，延长轴承与密封件的使用寿命。在实际安装场景中，该支撑件的轴向尺寸经过优化，当齿轮箱安装在设备机架的侧壁时，支撑件的突出长度恰好可以让外接联轴器的安装空间避开机架加强筋的干涉位置，现场装配时不需要额外切割机架结构，能够大幅缩短现场安装的调整周期。构件的外缘做了小尺寸的倒角处理，既可以去除加工过程中产生的飞边毛刺，避免装配时划伤操作人员，也能够在吊装对位时起到导向作用，让法兰孔位更快对齐安装螺栓。支撑件内部的台阶孔尺寸与齿轮箱输出端的轴承位形成过渡配合，装配时可以通过热装或者压装的方式完成定位，不需要额外设计定位销结构，依靠配合面的摩擦力就可以抵抗传动过程中产生的径向载荷。在日常运维场景中，该支撑件的法兰连接结构拆卸十分便捷，当需要更换齿轮箱内部的密封件或者轴承时，只需要拆开外侧法兰的连接螺栓，就可以将支撑件整体取下，不需要完全拆解整个传动链路，能够大幅降低设备运维的停机时间。针对不同的传动功率场景，该支撑件的材质可以适配铸钢或者球墨铸铁的选型，铸钢材质的版本适用于冲击载荷较大的起重、冶金场景，球墨铸铁版本则适用于载荷平稳的输送、风机传动场景，两种材质版本的安装尺寸完全一致，具备良好的互换性。构件表面的涂装采用环氧富锌底漆搭配聚氨酯面漆，能够适应车间内的油污、潮湿环境，也可适配户外露天安装的防腐要求，不需要额外做表面防腐处理。在三维建模过程中，该构件的所有安装孔位、配合台阶、倒角尺寸都严格按照实物测绘的参数构建，法兰盘上的每个安装孔都做了沉头结构的还原，内部空腔的避让尺寸也完全匹配齿轮箱输出端的结构，可直接用于传动系统的装配干涉检查、安装模拟，也可作为后续非标改型设计的基础模型，帮助设计人员快速完成传动单元的布局设计，减少重复建模的工作量。
