NEMA34标准法兰步进电机结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:325857
  • NEMA34标准法兰步进电机结构设计
  • NEMA34标准法兰步进电机结构设计
  • NEMA34标准法兰步进电机结构设计
  • NEMA34标准法兰步进电机结构设计

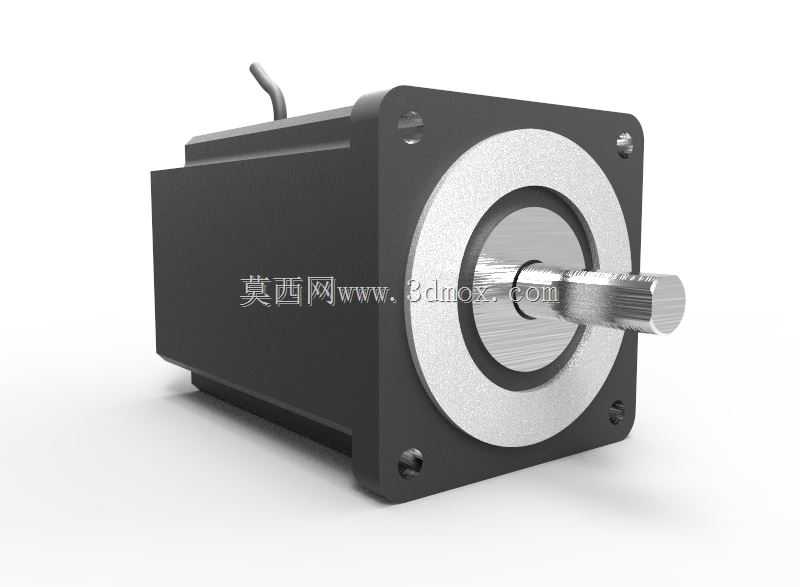

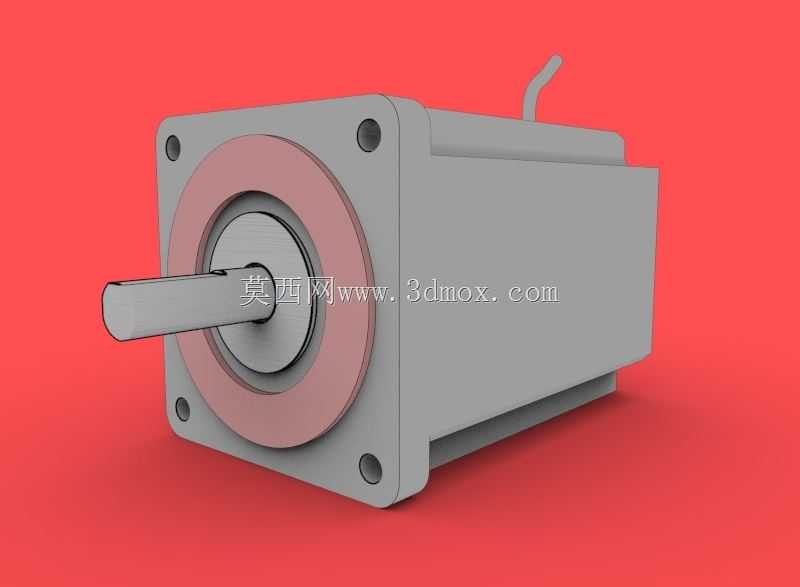

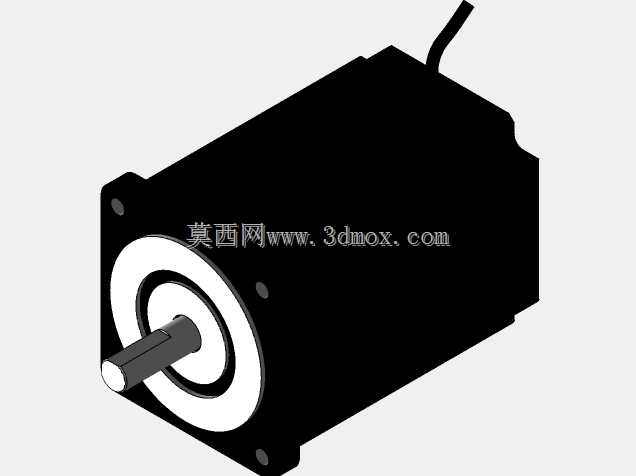

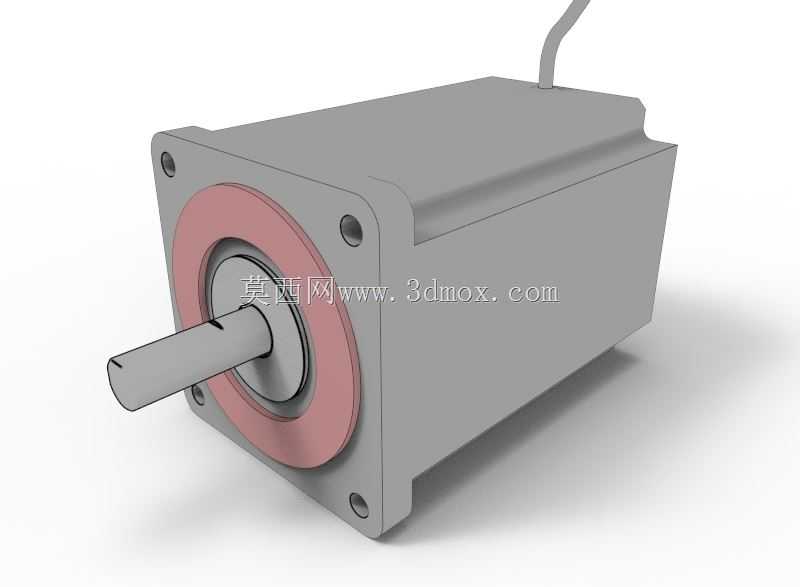

做非标设备选型的时候,86系列也就是NEMA34规格的步进电机绝对是出场率极高的动力元件,从数控雕刻机的Z轴进给、小型皮带输送机的辊筒驱动,到自动化包装线的推料机构、3D打印设备的运动轴传动,几乎只要是对低速扭矩有要求、对成本控制比较敏感的中载运动场景,都能看到这个规格电机的身影。这次建模的时候首先卡的就是NEMA标准的安装边界,毕竟这类标准化电机最核心的要求就是安装互换性,法兰安装面的止口尺寸、四个安装孔的孔位分度圆、输出轴的直径与键槽规格、轴伸长度,全部严格贴合NEMA34对应的公制86系列安装规范,不管是替换现有设备上的同规格旧电机,还是给新设备做安装板设计,都不用额外调整安装位尺寸,能直接适配市面上通用的86系列电机支架、联轴器、行星减速箱配件。

从结构设计的逻辑来看,这类步进电机的定子与转子的叠厚是决定输出扭矩的核心参数,建模的时候特意还原了方型机壳的加强筋结构,机壳四个角的安装沉孔做了锪平处理,保证安装的时候螺丝头不会突出机壳表面,也能让安装面和设备连接板完全贴合,避免长期运行出现振动松动。输出轴部分做了D型切边+平键槽的双重防转结构,不管是用顶丝锁紧的联轴器,还是用键连接的同步轮、链轮,都能可靠传递扭矩,不会出现高速启停时轴和传动件打滑的问题。机壳尾部的出线位置做了防水接头的安装位,出线方向可以根据设备布线需求调整四个方向,避免布线的时候线缆和周边结构件产生干涉。

实际做设备结构设计的时候,很多新手容易忽略电机的尾部编码器或者阻尼器的安装空间,这次建模的时候特意把电机尾部的端盖凸台尺寸做了精准还原,设计安装板的时候除了要预留法兰面的安装空间,还要给尾部的接线、可能加装的刹车模块留出足够的安全间隙,不能出现电机装上去之后尾部顶到设备机架的问题。另外电机本体的散热筋结构也做了细节还原,这类步进电机在低速大扭矩运行的时候温升比较明显,机壳表面的轴向散热筋能增加和空气的接触面积,配合设备上的散热风扇能有效降低运行温升,避免长时间高温运行导致电机退磁、扭矩下降。

从应用适配的角度来说,这个规格的步进电机静态扭矩通常在2N·m到12N·m区间,不同叠厚对应不同的扭矩参数,建模的时候把机壳长度的可变区间也做了参数化预留,后续如果要做不同功率规格的同系列电机,只需要调整机壳和定子转子的叠厚尺寸,法兰安装尺寸完全通用,能大幅缩短系列化产品的建模周期。安装法兰的端面做了平面度的细节处理,实际加工中这个面的平面度要求控制在0.05mm以内,不然电机装到安装板上之后会出现输出轴和传动部件不同心的问题,长期运行会导致联轴器磨损、轴承异响,甚至出现断轴的故障。另外输出轴的轴肩位置做了退刀槽结构,装配轴承的时候能保证轴承端面完全贴合定位,不会出现轴承装不到位导致的轴窜动问题。

很多做三维建模的从业者在画这类标准动力件的时候,容易只画个大概外形,忽略安装尺寸的精准度,导致后续出工程图或者做装配干涉检查的时候出现尺寸偏差,等到实际加工装配才发现装不上,耽误项目进度。这次建模从一开始就把所有安装相关的配合尺寸放在第一位,所有和安装、配合相关的尺寸都严格按照行业通用的规范来做,不管是用来做设备装配的干涉检查、做安装板的孔位设计,还是用来做设备的宣传渲染图,都能直接使用,不需要再反复核对尺寸调整模型。另外电机表面的接线标识、铭牌安装位也做了预留,后续做渲染的时候可以直接贴对应的铭牌素材,还原真实电机的外观细节。
