汽车AB面转换内饰夹罩结构设计

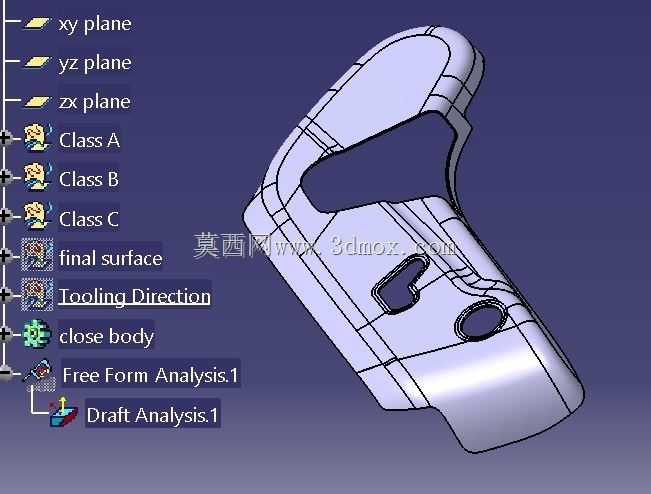

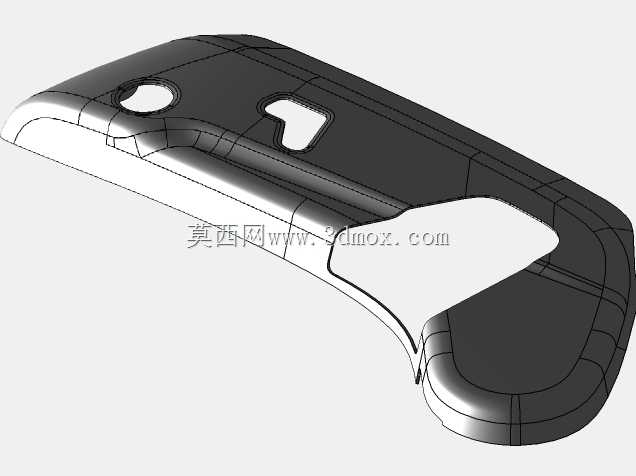

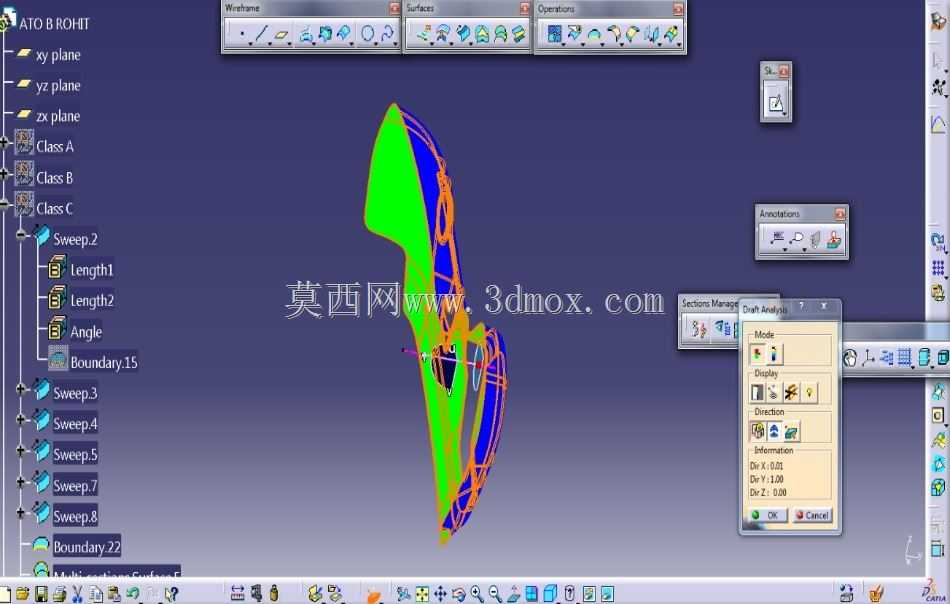

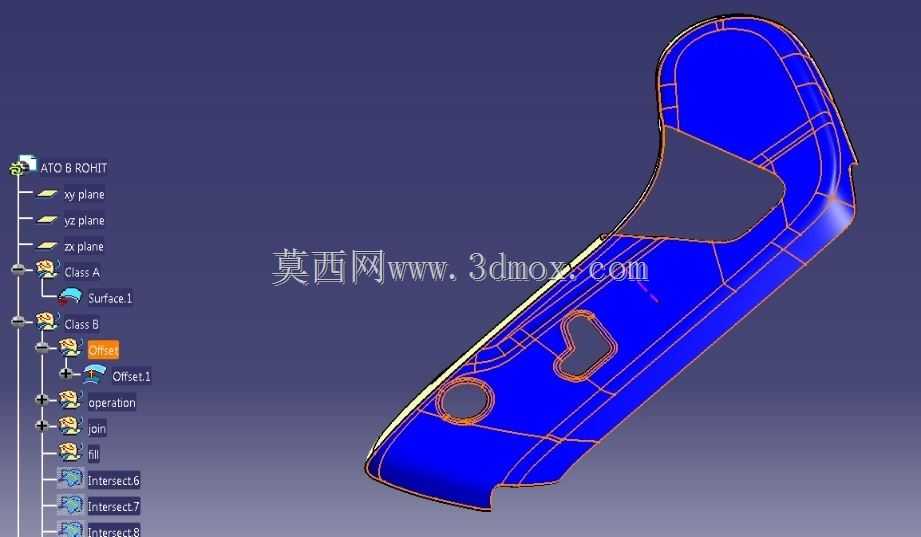

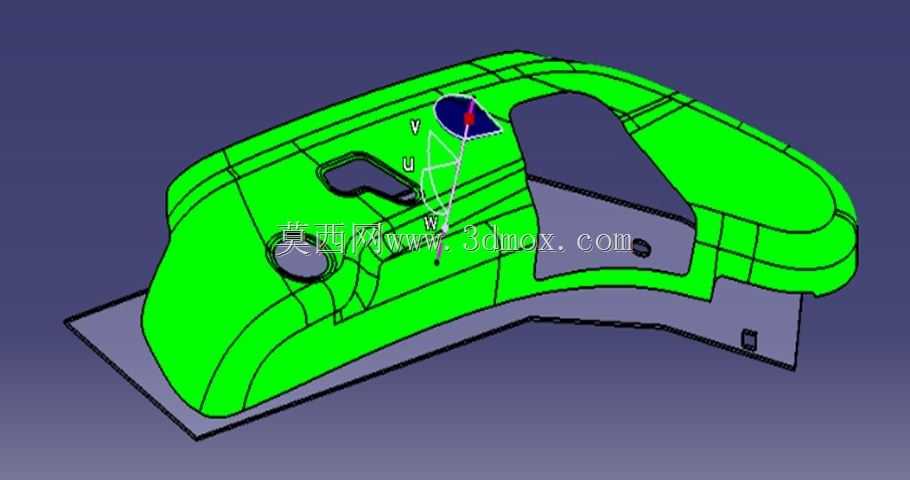

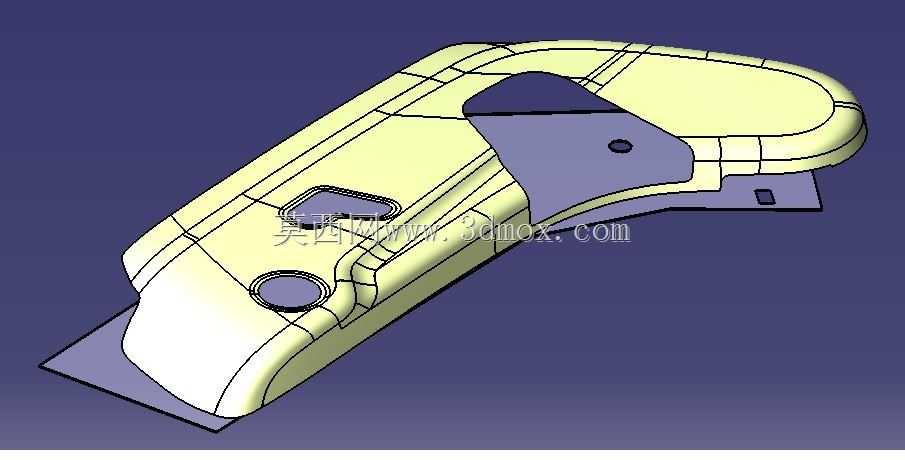

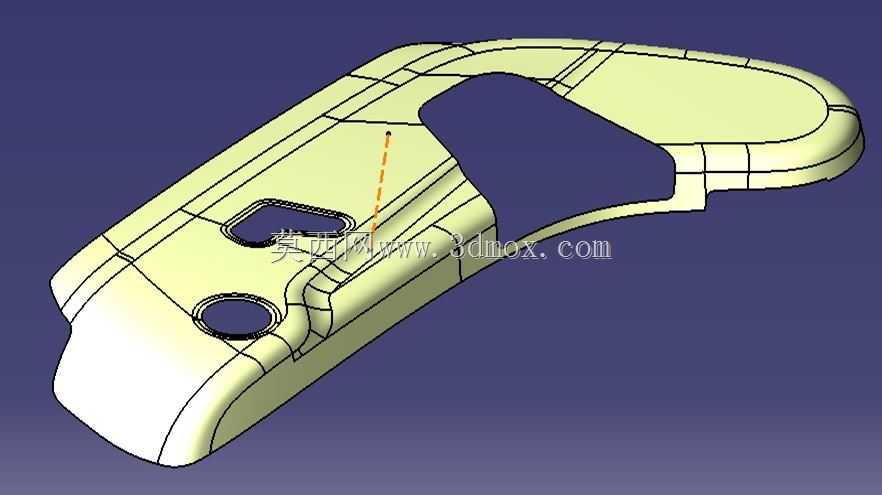

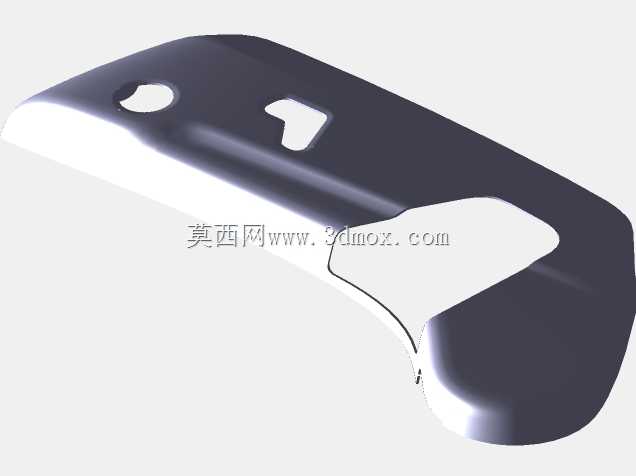

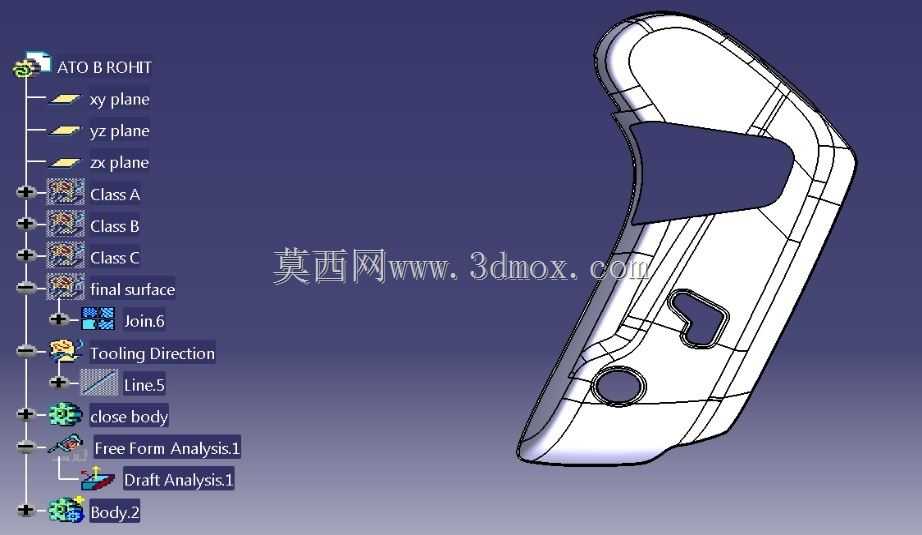

这类夹罩多用于汽车座舱内部相邻功能区域的衔接过渡位置，主要作用是覆盖不同分级曲面的拼接缝隙，同时为周边线束、卡扣安装点提供遮挡与定位支撑，避免乘员直接接触内部金属骨架或线束接头，也能在车辆长期使用过程中阻挡灰尘、驾乘人员洒落的液体渗入内饰安装层，降低内部结构锈蚀、线束接插件氧化的风险。设计前期首先要结合安装位的周边边界确定拔模方向，这一步直接决定后续曲面拆分的逻辑，也会影响最终注塑生产的脱模成功率，避免出现倒扣过大需要额外增加滑块结构、推高模具成本的问题。曲面构建阶段会按照A、B、C三个层级逐步推进，A面是直接面向乘员的可见外观面，需要严格匹配周边内饰件的曲面曲率与光泽走向，保证拼接后缝隙均匀、面差控制在0.5mm以内，不会出现视觉上的凹凸错位；B面是衔接外观面与安装结构的过渡曲面，需要兼顾壁厚均匀性，整体壁厚控制在2.5mm左右，避免局部壁厚差超过1mm导致注塑时出现缩痕、翘曲变形；C面则是朝向车身骨架的安装配合面，需要预留卡扣安装座、定位筋的位置，筋位厚度控制在壁厚的0.6倍，防止表面出现缩印。如果曲面偏移过程中出现局部破损、曲率不连续的问题，会通过多截面曲面、修剪命令逐步修补，再通过扫掠操作让C面与安装基准完全贴合，最后将所有曲面缝合成封闭实体，完成拔模分析与自由曲面曲率检查，确认所有可见面的曲率连续满足外观要求，拔模角度不小于1度，不会出现脱模卡滞的问题。安装边界上需要匹配周边3个安装点位的公差要求，定位孔与周边件的定位销间隙控制在0.2mm，卡扣位的卡接量设计为1.2mm，既保证安装后固定牢靠，不会在车辆行驶振动中出现松脱异响，也能给售后拆装预留足够的操作空间，不会因为卡接过紧导致拆卸时断裂。
