三层阶梯式框架支撑结构件

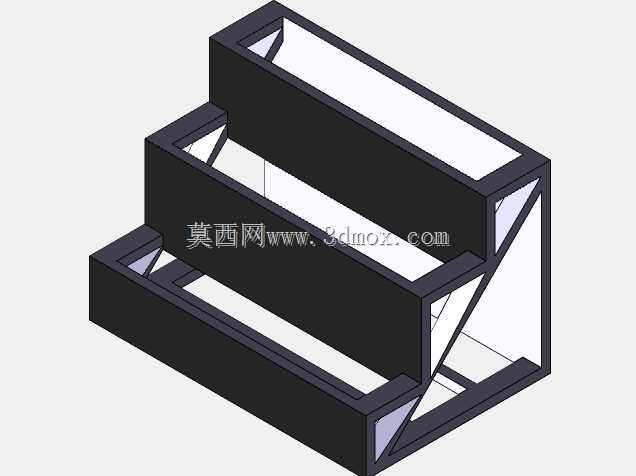

这类三层阶梯式框架支撑结构，常应用在车间工位物料暂存、生产线旁分层承托工装治具、设备检修平台的梯段支撑模块场景中，也可作为小型设备的分层安装机架使用，替代传统焊接式整板台阶支架，在轻量化的同时保证足够的结构刚性。从结构设计逻辑来看，整体采用等宽矩形截面的框体分层堆叠，每层框体内部预留通长的空腔，既可以直接承托平板类物料、工装板，也能在空腔内布设气路管线、电气线槽，避免管线外露造成的现场安全隐患。每层框体的外侧直角连接处、层间衔接的斜向位置都设置了三角形加强筋板，筋板与框体侧板、层板的连接位置做了等距的焊缝预留边，实际生产中采用满焊连接后打磨焊道即可，不需要额外做应力消除处理就能满足常规工位150kg/层的承重需求。整体外形采用等层高递进的阶梯形态，每层的进深尺寸保持一致，宽度方向无外凸结构，安装时底部框体可直接通过膨胀螺栓与地面固定，也可通过底部预留的安装孔与设备主机架锁附连接，安装边界预留了单侧10mm的操作间隙，方便现场施工时调整安装位置。设计过程中特意将每层框体的内侧边角做了小尺寸倒角处理，避免取放物料时剐蹭操作人员手部，同时框体的侧板采用等厚度板材折弯成型，减少了单独拼焊的加工工序，整体加工时仅需要完成板材下料、折弯、拼焊三个主要工序，加工周期短，后期维护时如果单层面板出现磨损变形，可单独切割更换对应层的板材，不需要整体报废替换。斜向布置的加强筋除了承担层间的承重载荷外，还能抵消侧向冲击力，当现场有叉车、转运小车剐蹭结构侧面时，斜筋可将冲击力分散到上下两层框体上，避免单层面板受冲击变形。结构整体无多余外凸部件，所有连接位置都做了平齐处理，不会在车间通道位置形成突出的磕碰点，适配生产车间、仓储区域、设备运维通道等多种场景的使用需求，也可根据实际安装空间调整每层的层高与进深尺寸，不需要改动整体的受力结构逻辑。
