嵌入式弹簧卡扣式伏打射灯结构设计

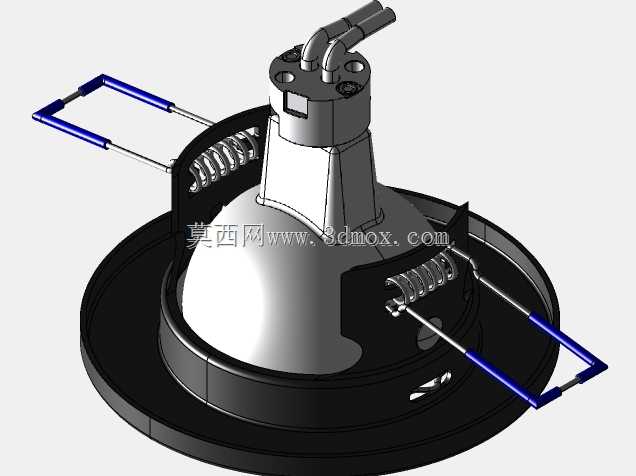

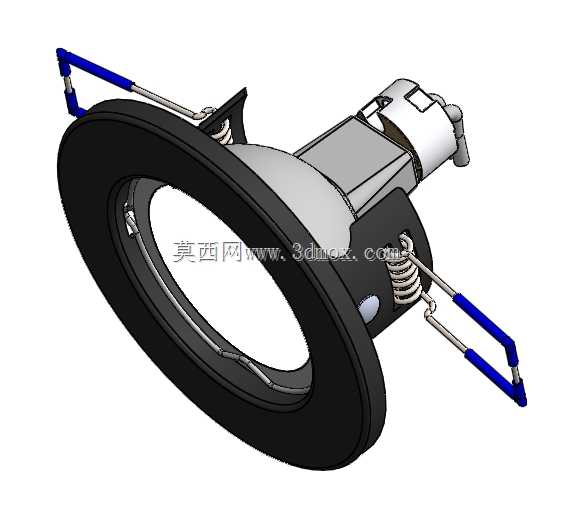

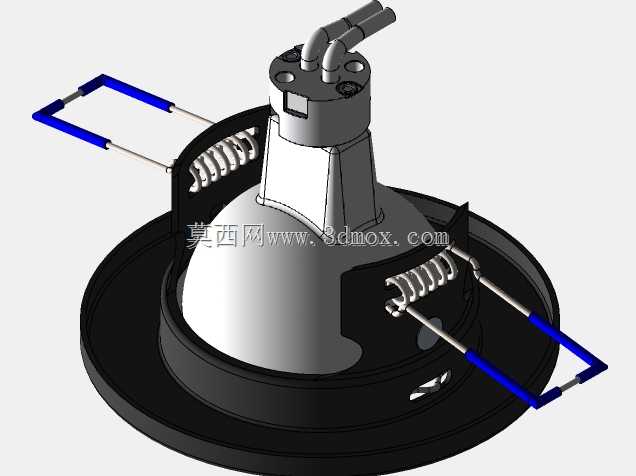

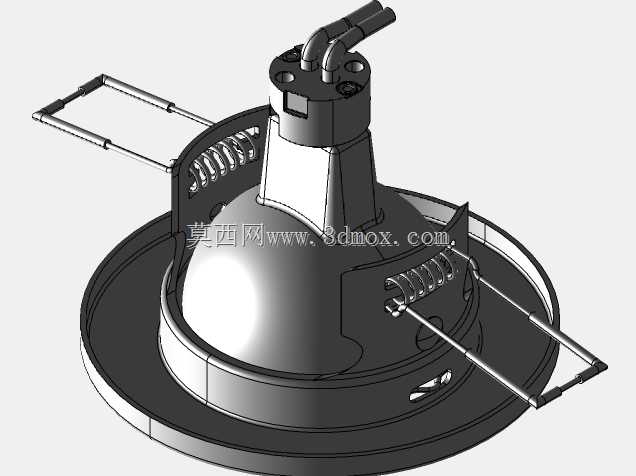

这款嵌入式伏打射灯的结构设计，核心围绕吊顶暗装场景的安装适配需求展开，日常多用于商装吊顶、家装天花的局部重点照明区域，比如展柜侧方打光、玄关洗墙、办公区工位辅助照明这类需要隐藏灯体、仅露发光面的安装场景。设计阶段首先敲定了环形外露面板的压边结构，面板边缘做了微弧过渡，安装后能完全遮盖吊顶开孔的裁切毛边，避免开孔误差带来的外观瑕疵，面板与吊顶接触面预留了0.3mm的软胶贴装位，可填充安装间隙，防止灯体与硬吊顶接触产生共振异响。两侧的弹簧卡扣结构是整个安装结构的核心，卡扣臂做了折弯弧度处理，弹簧选用65Mn材质，扭力参数匹配10-25mm厚度的吊顶板材，安装时只需将两侧卡扣向上掰起塞入开孔，松手后弹簧自动回弹压紧吊顶背面，无需额外螺丝固定，单人即可完成快速装拆，后期维护更换光源时直接下拉灯体即可，不会破坏吊顶饰面。灯体内部的腔体结构做了分层设计，前段预留光源安装位与反光杯装配槽，中段设置驱动电源的固定卡槽，走线槽沿灯体内壁排布，避免线材与散热结构接触引发安全隐患，尾部的接线端做了快插接口设计，接线时无需拧螺丝，直接插入对应线芯即可卡紧导通，大幅降低现场接线的工时消耗。安装边界方面，这款灯适配的吊顶开孔直径需匹配环形面板的内圈尺寸，灯体嵌入吊顶后的深度预留需覆盖尾部接线端与驱动的总长度，安装时需注意两侧卡扣的张开范围，避免开孔过小导致卡扣无法正常弹开压合。结构设计上还做了散热考量，灯体中段的金属壳体与光源基板直接接触，能将光源工作产生的热量快速传导到整个灯体外壳，通过吊顶内的空气流动散出，延长光源与驱动的使用寿命。卡扣臂的末端做了包胶处理，防止安装时弹簧弹力过大刮伤吊顶背面的饰面，同时增大卡扣与吊顶背面的摩擦力，避免长期使用后灯体出现松动下坠的情况。整个结构没有多余的复杂零件，所有装配位均做了导向倒角，生产组装时可快速对位，降低装配环节的人工成本，各部件的公差配合预留了合理的间隙，避免因热胀冷缩导致零件变形卡滞。
