微型涡轮喷气发动机燃烧室结构设计

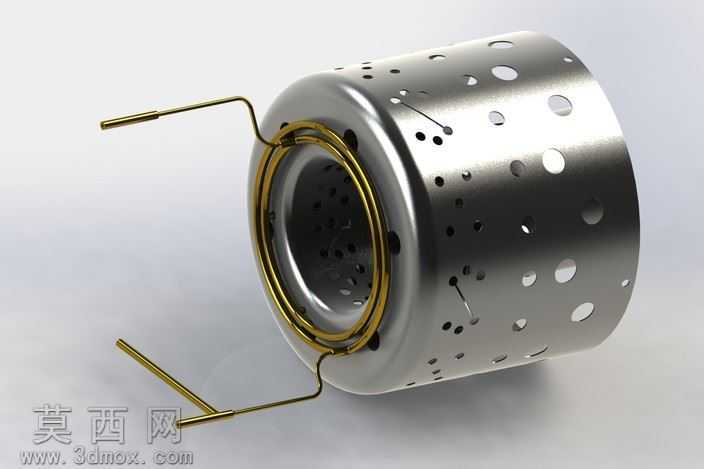

本作品为微型涡轮喷气发动机核心燃烧室部件的三维建模设计成果，建模阶段围绕微型涡喷的小尺寸工况特性展开结构规划，首先依据微型燃烧室的气流组织逻辑，完成环形主体腔体的基础轮廓搭建，精准还原双层壁面的结构特征：外层壁面按照气膜冷却的排布逻辑，设计多组不同孔径的径向通孔，不同孔径的孔洞沿周向、轴向呈规律排布，既满足冷却气流的流通需求，也兼顾结构轻量化的设计目标；内层壁面则对应燃烧区域的流场要求，设置匹配的进气孔与掺混孔位，保证燃烧过程中气流与燃油的充分混合。建模过程中对燃烧室前端的点火衔接结构、后端与涡轮段的对接定位结构做了精细化处理，所有衔接位的倒角、安装卡槽都按照微型部件的装配公差要求做了参数化设定，避免出现装配干涉问题。针对燃烧室外部延伸的两根金属管路，建模时还原了管路的弯折弧度与固定卡位，管路与主体壁面的连接位置做了一体化的衔接处理，还原真实部件的焊接固定结构特征。材质渲染阶段，主体燃烧室壁面采用耐高温不锈钢材质表现，调整金属材质的粗糙度与反射参数，还原高温合金部件经精密加工后的哑光金属质感，壁面孔洞的边缘做了细微的倒角光影处理，体现机加工的工艺细节；外部管路采用黄铜材质表现，调整金属色泽与反光度，区分与主体不锈钢部件的材质差异，同时还原金属管路弯折处的细微形变质感。渲染场景采用柔和的影棚布光，多角度呈现部件的结构层次，既清晰展示外壁的冷却孔排布特征，也能通过腔体开口呈现内部的壁面结构细节。设计思路上，本模型严格遵循微型涡喷燃烧室的工作原理，在极小的尺寸空间内平衡燃烧效率、冷却效果与结构强度三者的关系，所有孔位的排布、壁面的厚度、管路的走位都参考成熟微型涡喷的设计参数，保证模型结构具备实际参考价值，可用于微型航发的结构教学、原理演示以及小型动力装置的方案验证场景，整体建模过程注重结构的准确性与细节的还原度，没有冗余的装饰性结构，完全围绕部件的实际功能需求完成几何搭建。
