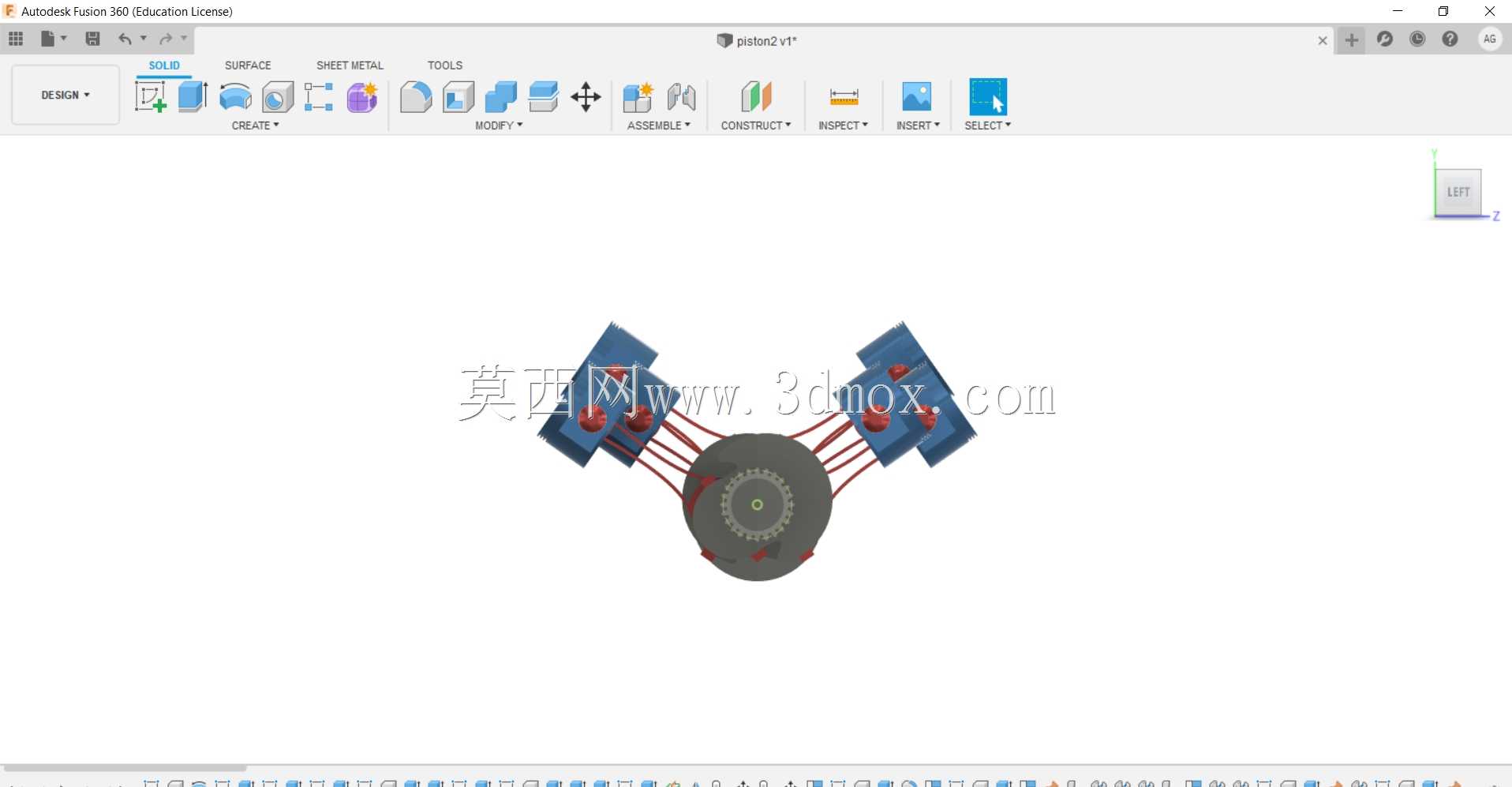

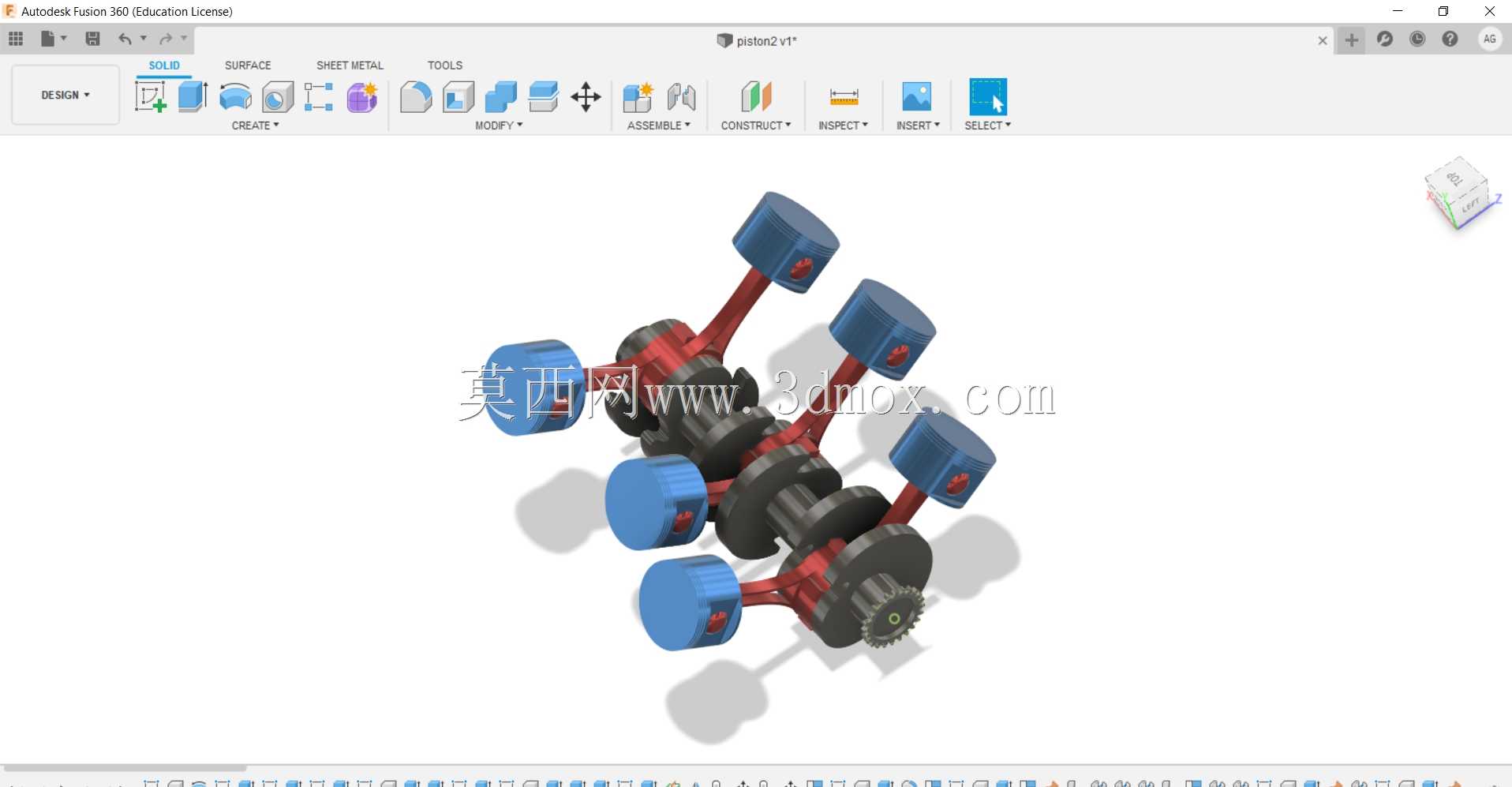

V型六缸汽车发动机活塞曲柄连杆总成

这套活塞曲柄连杆总成，是V型布局六缸内燃发动机的核心运动组件，主要适配乘用车辆、轻型商用车辆的动力单元，承担着将燃烧室内燃气爆发产生的压力，转化为曲轴旋转扭矩的核心职能，是发动机动力输出路径上最关键的运动副组合。从实际装车场景来看，这套组件安装于发动机缸体下部的曲轴箱空间内，活塞头部对应缸体上的六个气缸套安装位，V型夹角的布局让两侧活塞分两列排布，相比直列六缸结构大幅缩短了整机的轴向长度，更适配前置前驱车型的横置动力舱布局，能有效压缩动力总成的占用空间，给乘员舱留出更多布置余量。设计层面上，活塞采用了带隔热槽的平顶结构，头部预留了三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室的高压燃气，避免爆发压力下窜入曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销采用全浮式设计，与连杆小头的衬套、活塞销座孔之间均留有合理配合间隙，发动机运转到工作温度后，活塞销可在孔内缓慢转动，让磨损均匀分布在销的整个圆柱面上，大幅提升组件的使用寿命。连杆采用了工字形截面的锻钢结构，杆身从大头到小头平滑过渡，既保证了往复运动与旋转运动下的结构强度，又尽可能降低了自身的往复质量，减少高转速下的惯性力冲击。曲轴部分集成了平衡重结构，对应每个曲柄销的位置都设置了扇形平衡块，用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让发动机运转过程更平顺，降低整机的振动水平。安装边界上，曲轴两端分别对应前端轮系与飞轮端的安装接口，主轴颈位置需要与缸体主轴承座、主轴承盖配合安装，轴向间隙通过止推片控制在合理范围内，避免运转过程中出现轴向窜动；连杆大头采用斜切口设计，配合连杆螺栓紧固在曲柄销上，装配时需要严格按照对角分次拧紧的工艺要求操作，保证连杆轴瓦与曲柄销之间的配合间隙符合设计要求，形成稳定的润滑油膜。这套组件的运动匹配精度直接决定了发动机的动力输出效率、运转平顺性与使用寿命，建模过程中严格还原了各部件的配合关系，包括活塞与缸壁的配合间隙、活塞环的开口间隙、连杆轴瓦的预紧量等关键参数，可直接用于发动机结构教学、运动仿真分析、维修拆装演示等场景，也能作为新动力单元开发时的结构参考，帮助设计人员快速梳理曲柄连杆机构的运动干涉风险，验证不同转速下的惯性力平衡效果。
