四冲程四缸车用动力总成结构展示

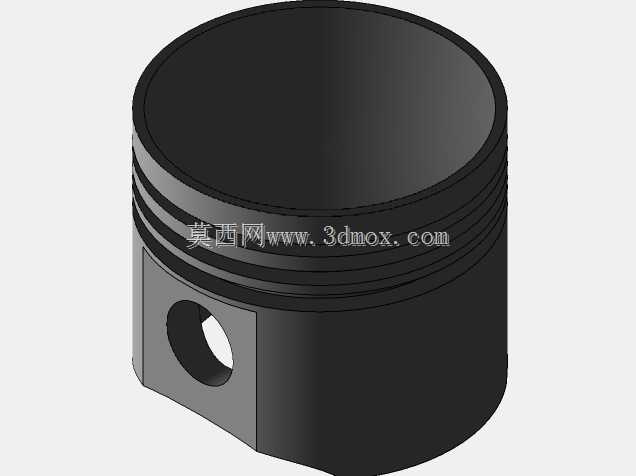

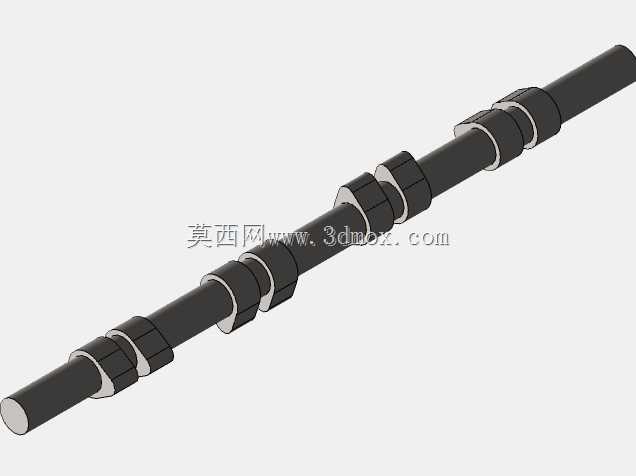

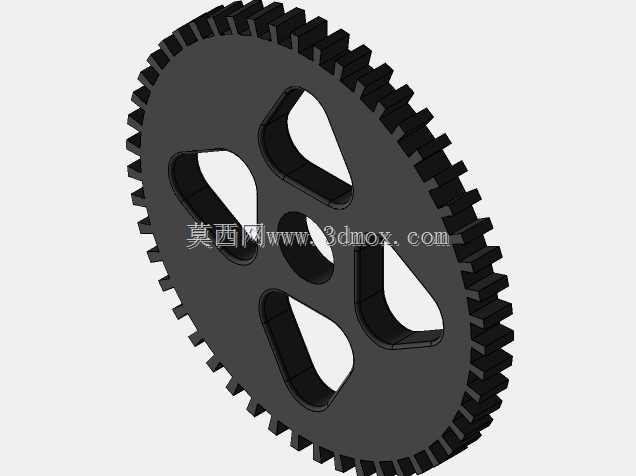

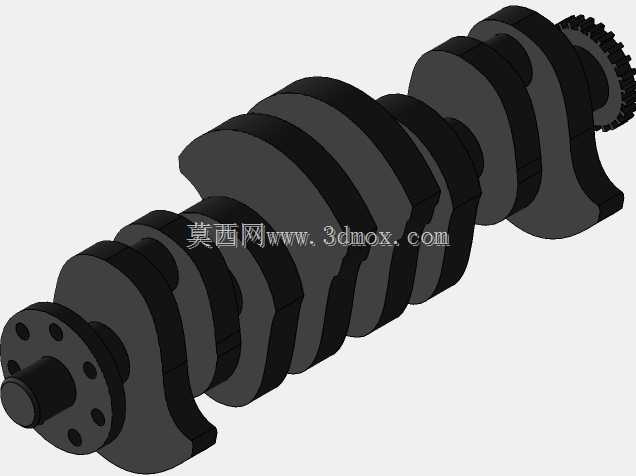

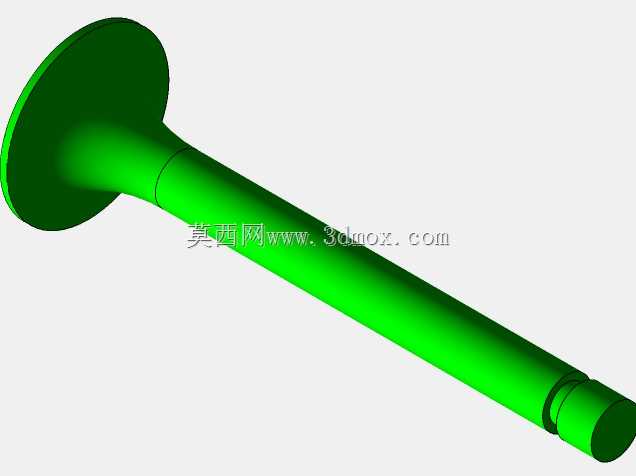

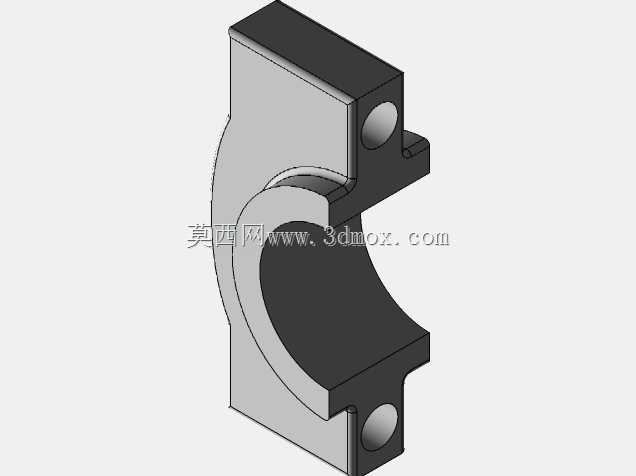

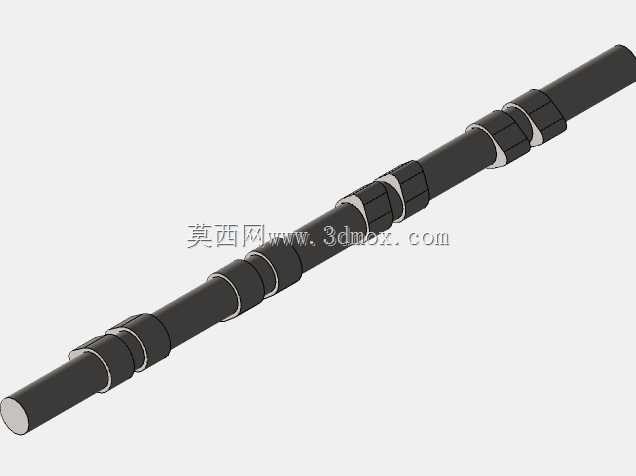

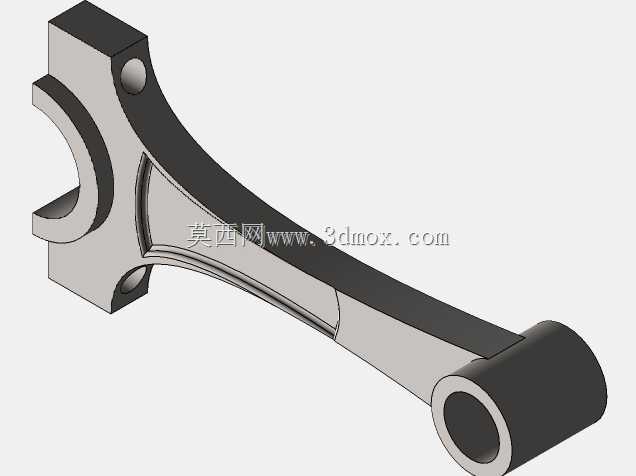

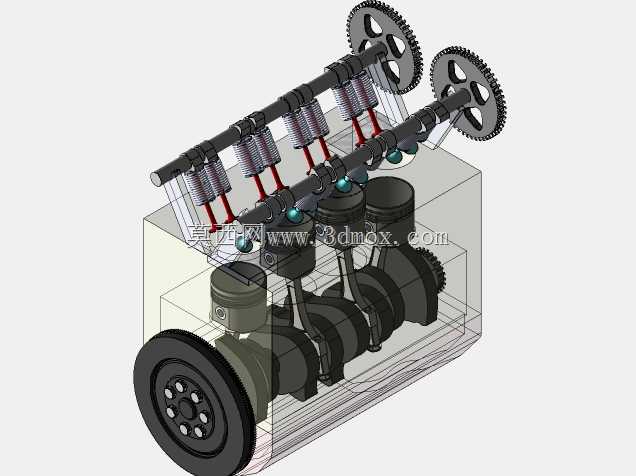

这套动力结构的三维呈现，完整还原了直列四缸四冲程内燃机的核心运动逻辑，在车用动力配套、教学实训演示、结构逆向校核场景中都能发挥实际作用。从实际装车适配角度看，直列四缸的布局是当前民用乘用车动力单元的主流配置，整体缸体沿曲轴轴向一字排布，横向安装边界可适配多数前置前驱、前置后驱车型的机舱预留空间，纵向高度可避开机舱盖内板与悬架塔顶的干涉区域，曲轴输出端的连接法兰尺寸可直接匹配手动、自动变速器的输入轴对接公差，前端轮系的安装位预留了发电机、空调压缩机、水泵的带轮安装空间，不需要额外做结构改动就能完成外围附件的装配匹配。设计过程中优先保证四个气缸的做功顺序逻辑准确，按照1-3-4-2的做功间隔排布曲柄相位角，让曲轴转动过程中四个气缸的进气、压缩、做功、排气行程依次衔接，避免动力输出出现明显的扭矩波动，配气机构的凸轮轴型线与气门升程做了对应匹配，进气冲程阶段进气门提前开启保证充气效率，压缩冲程进排气门完全关闭保证缸内密封，做功冲程火花塞点火位置对应活塞上止点前的最佳点火提前角位置，排气冲程排气门提前开启利用缸内残余压力快速排出废气，整套运动副的运动间隙都按照实际量产机型的公差带做了预留，活塞与缸壁的配合间隙、曲轴轴瓦与轴颈的配合间隙、气门与导管的配合间隙都符合量产装配的技术要求。从结构组成来看，模型完整呈现了缸体、缸盖、活塞组件、连杆组件、曲轴总成、配气凸轮轴、正时齿轮组、前端带轮、气门组件、火花塞等核心零部件，正时齿轮组的啮合相位做了精准对位，保证凸轮轴与曲轴的传动比稳定维持在2:1，也就是曲轴每转动两圈，凸轮轴转动一圈，刚好完成一个完整的工作循环。透明化的缸体外壳设计可以直观观察内部曲柄连杆机构的运动状态，不需要做剖分处理就能看到活塞往复运动转化为曲轴旋转运动的全过程，对于刚接触内燃机结构的设计人员来说，可以快速理清各部件之间的运动传递关系，在做新机型改型设计时，也可以直接参考这套结构的缸心距、曲柄半径、连杆长度等核心参数，快速调整行程与缸径的匹配关系，适配不同排量的动力输出需求。安装层面，缸体侧面的机脚安装位位置与实车保持一致，三个支撑点的受力分布经过平衡校核，可有效抵消曲轴转动带来的一阶、二阶振动，不需要额外加装大质量平衡轴就能满足乘用车的NVH控制要求，油底壳的轮廓尺寸避开了副车架与转向拉杆的运动干涉区域，装车后不会出现转向过程中部件磕碰的问题。
