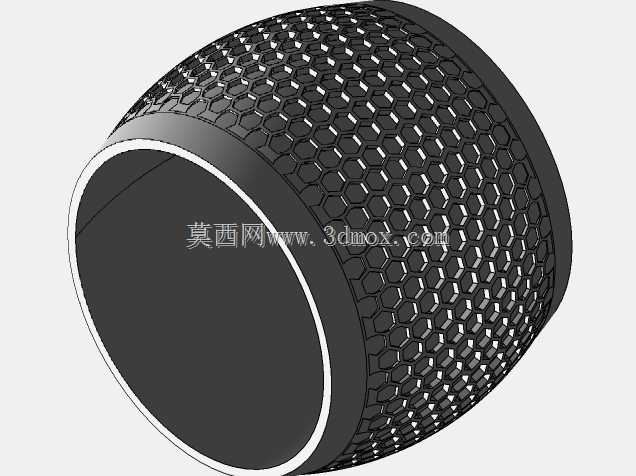

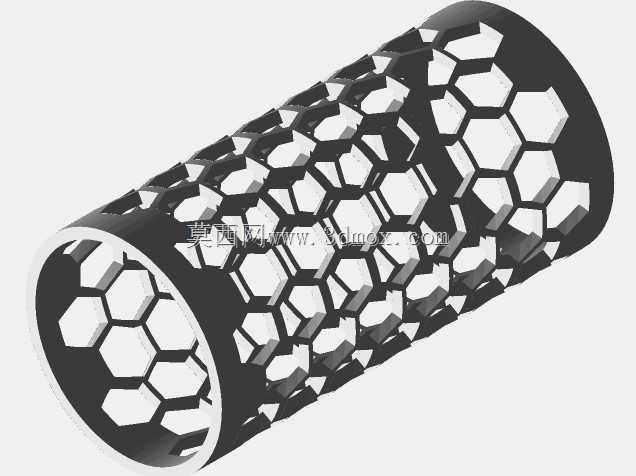

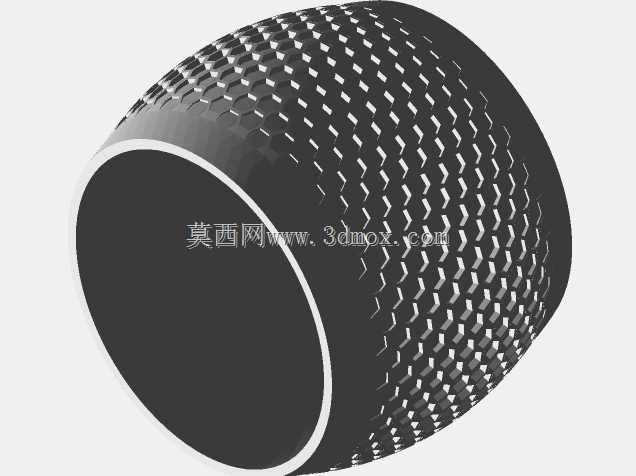

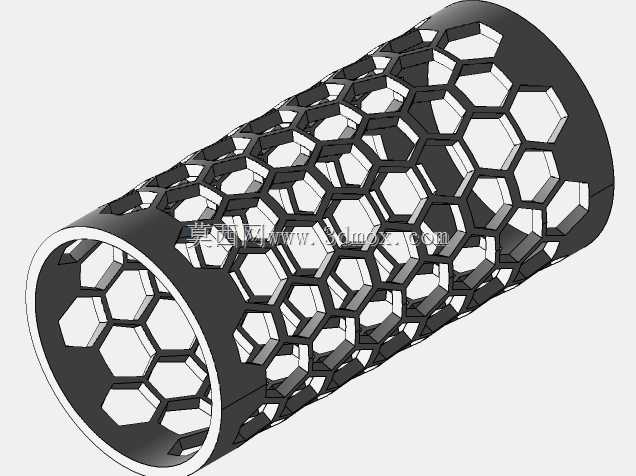

六边形镂空圆形纹理曲面结构件

这类带六边形蜂窝镂空的圆形曲面纹理结构，在轻量化结构设计、流体整流部件、外观装饰构件领域有很广的适配场景。做这类结构设计的时候，首先要考虑曲面展开后的孔位排布一致性，不能出现局部孔型畸变、壁厚突变的问题，不然在后续做有限元受力分析的时候，很容易出现应力集中点，实际使用中会从畸变位置率先出现疲劳开裂。设计思路上要先做基础回转曲面，确定整体的内外径尺寸、轴向高度这些安装边界，保证和配套的基座、连接段的配合公差符合装配要求，不能出现安装干涉。之后在曲面上做纹理阵列的时候，要注意六边形单元的尺寸梯度，沿着曲面曲率变化的方向调整单元缩放比例，保证视觉上纹理均匀，同时每个镂空孔的边缘都要做圆角过渡，避免锐边造成的应力集中，也能减少后续加工或者3D打印的时候出现支撑残留、边缘毛刺的问题。这类结构如果用在通风散热的场景，要核算镂空区域的通流面积，保证流体穿过的时候阻力在设计阈值内，不会因为孔位排布太密造成压损过大，也不能因为孔位太稀疏达不到减重或者散热的预期效果。如果用做外观装饰件，要保证外表面的纹理连续性，在曲面的接缝、分型线位置要做纹理对齐，避免出现视觉上的错位感。做结构校核的时候，要重点关注镂空筋条的最小壁厚，根据选用的材料属性，比如工程塑料、铝合金或者不锈钢，调整筋条厚度，保证在承受预设载荷的时候，变形量在允许范围内，不会出现结构失稳的问题。安装边界上，结构两端的连接位要预留足够的密封或者紧固空间，不能让镂空区域延伸到配合面位置，不然会影响连接的密封性和紧固强度。实际建模过程中，要注意曲面的连续性，避免出现碎面、褶皱，不然导出到其他工程软件做后续处理的时候，很容易出现几何错误，影响后续的CAM加工或者仿真分析流程。这类多孔曲面结构在做减重设计的工业零部件里应用很多，比如设备的通风罩、流体管路的整流段、轻量化的外壳构件，都可以参考这种纹理排布逻辑，在保证结构强度的前提下最大化降低零件自重，同时兼顾外观的质感。
