卧式储罐压力容器有限元位移分析模型

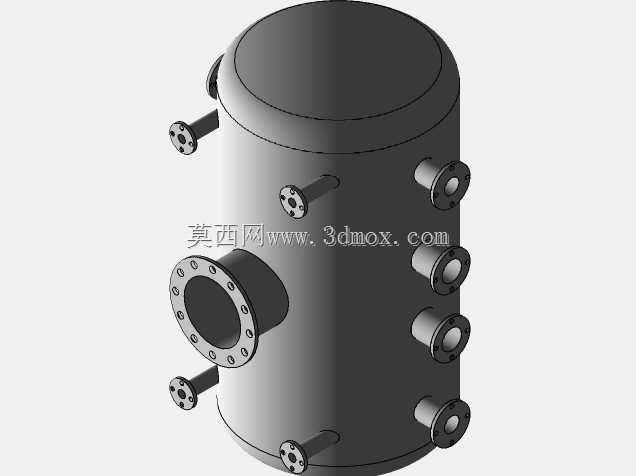

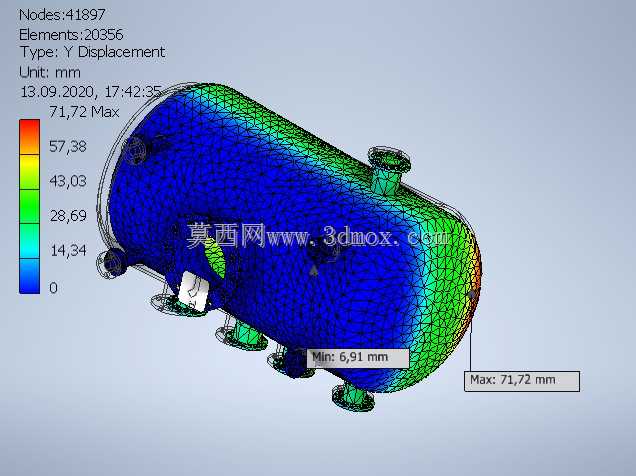

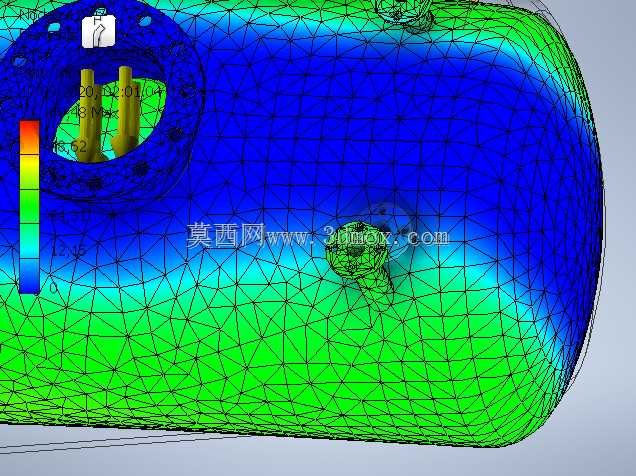

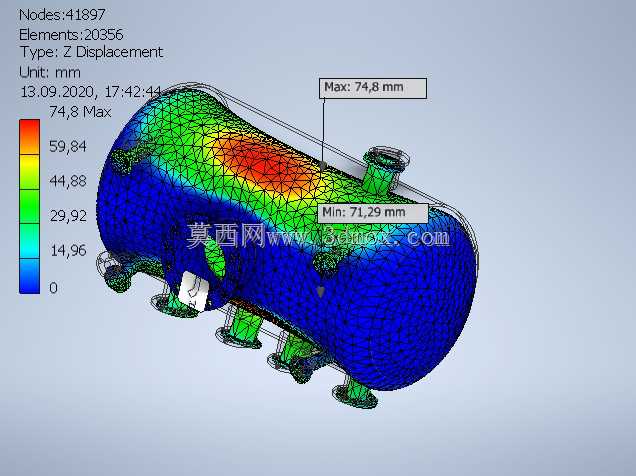

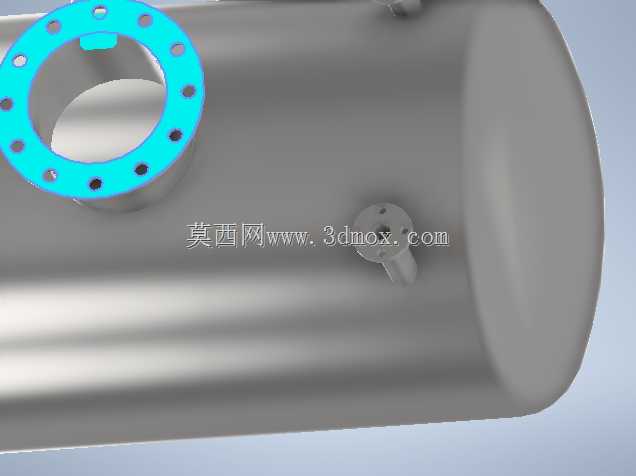

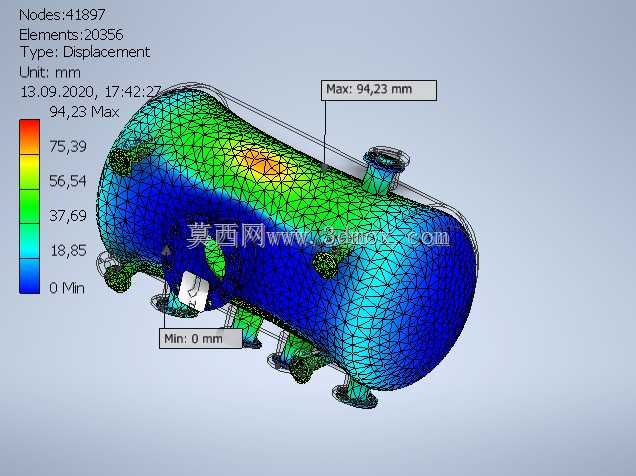

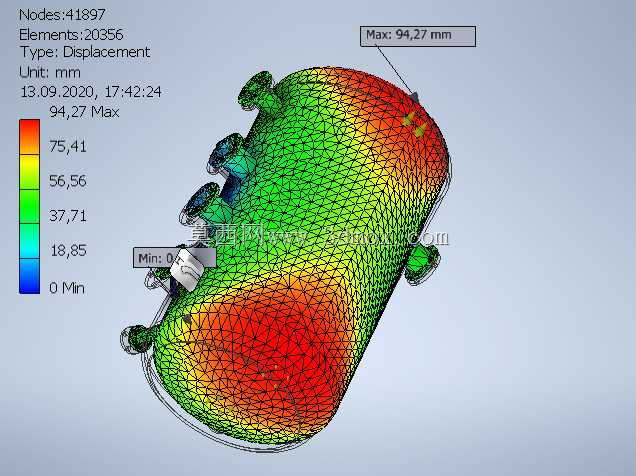

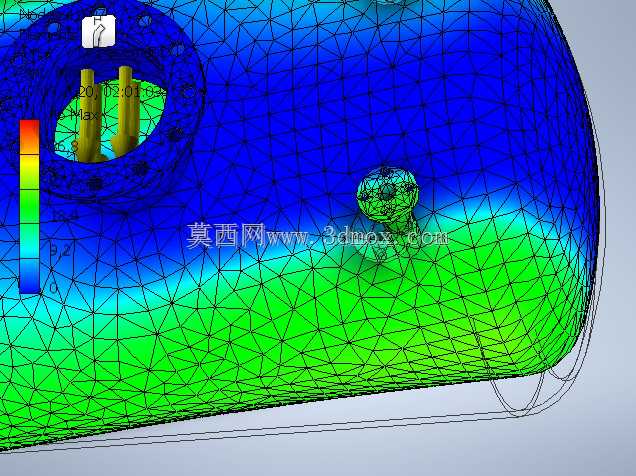

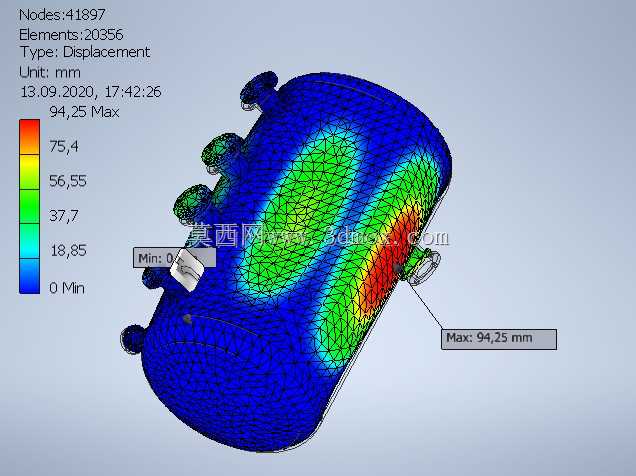

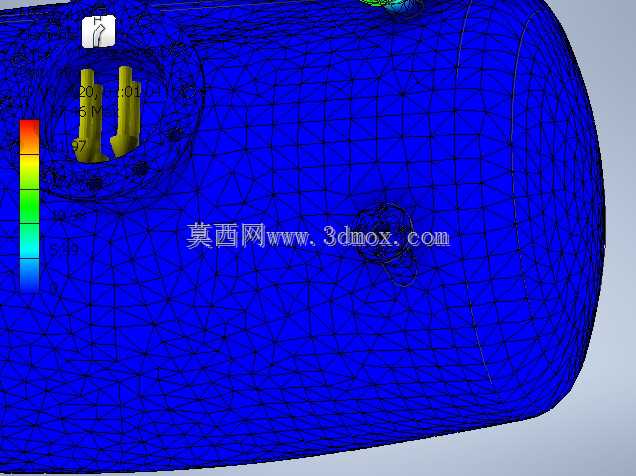

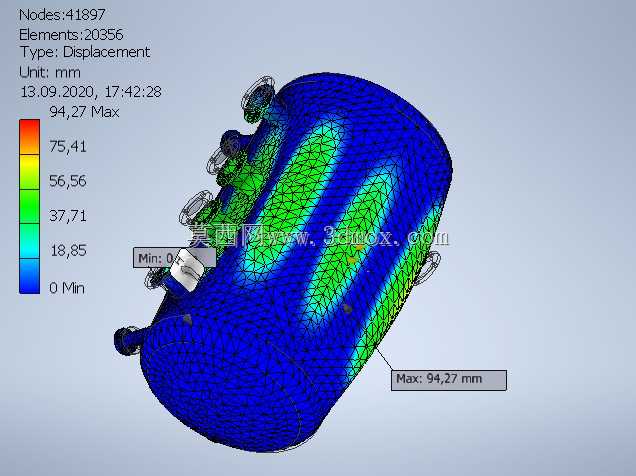

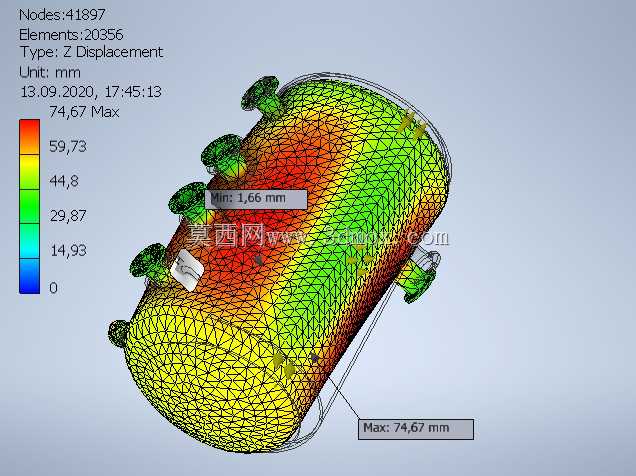

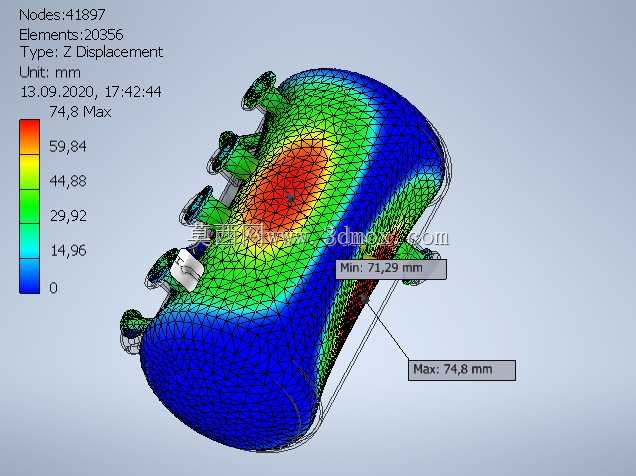

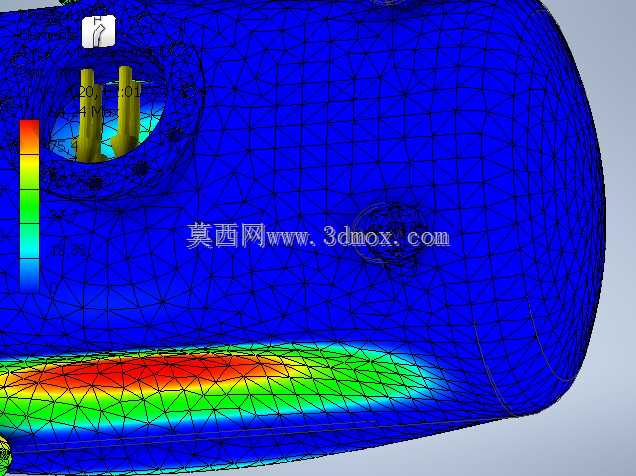

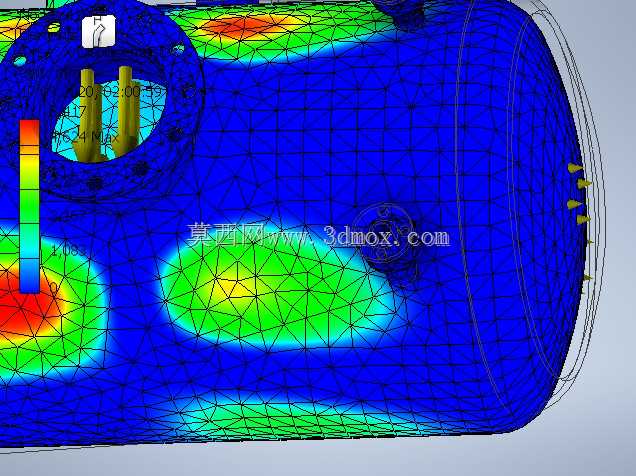

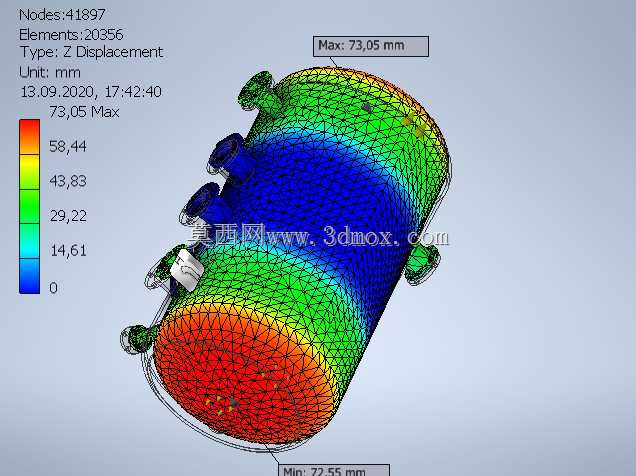

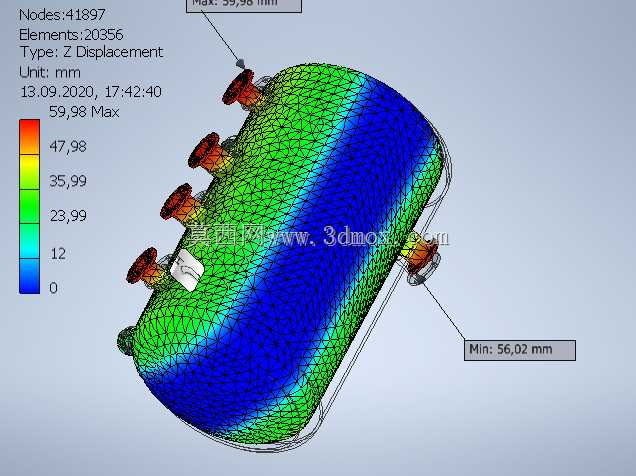

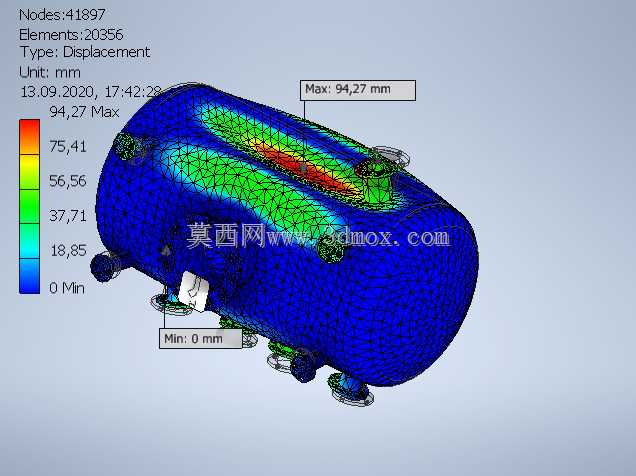

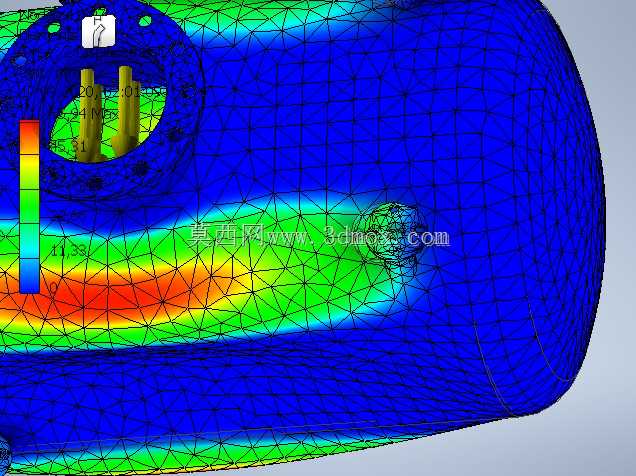

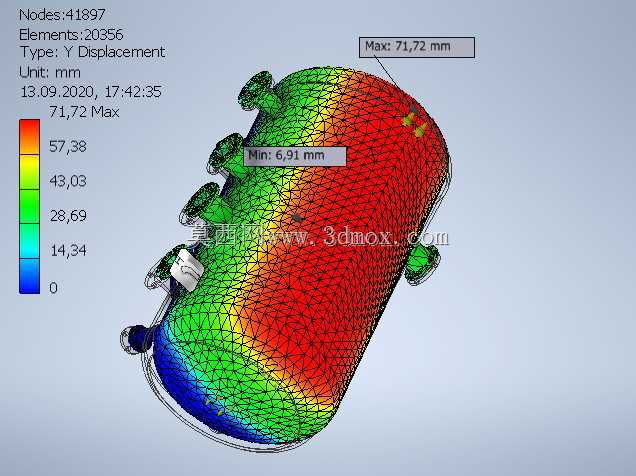

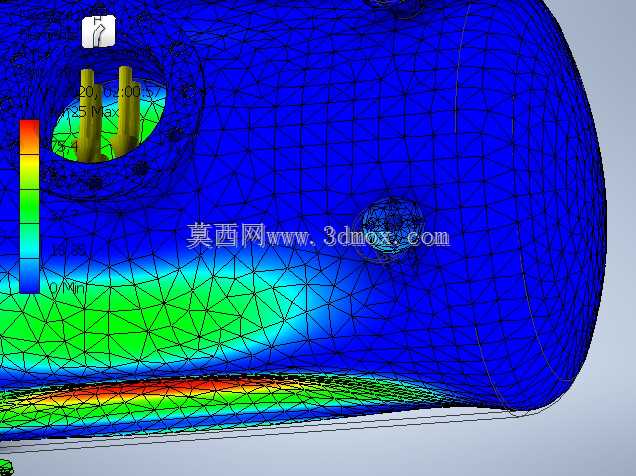

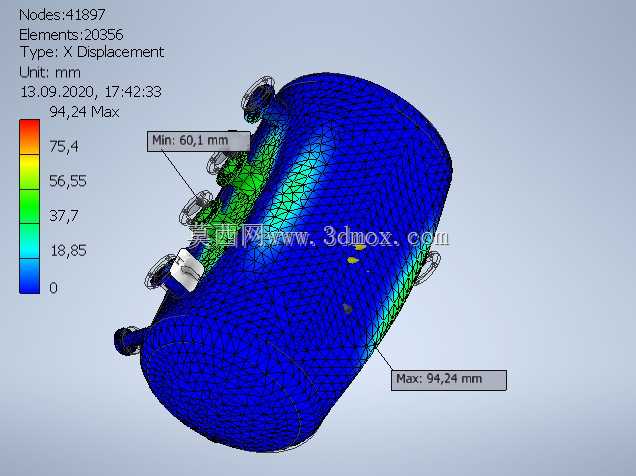

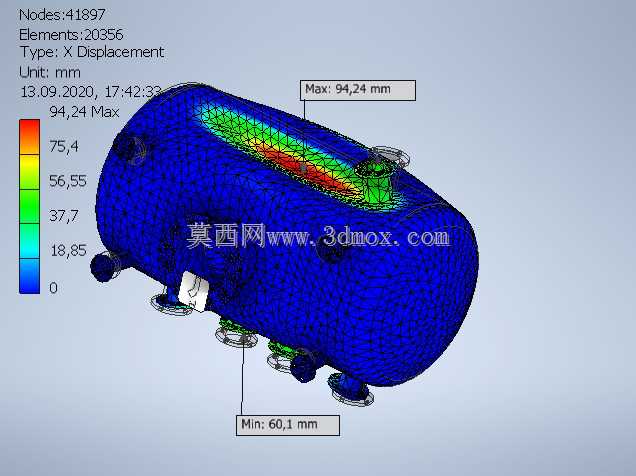

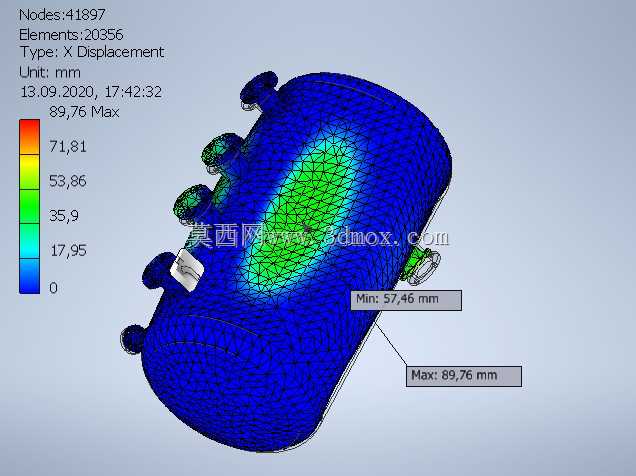

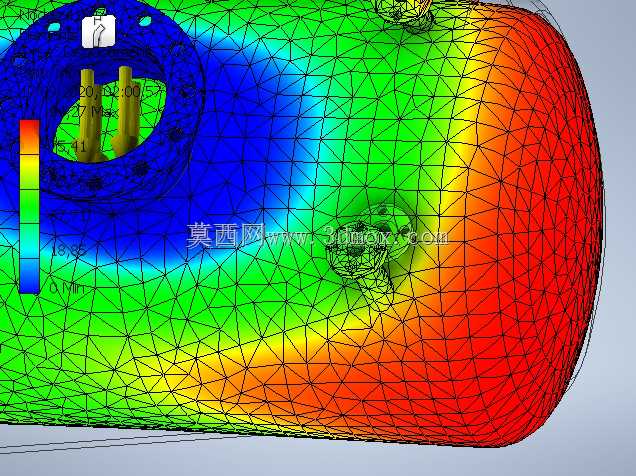

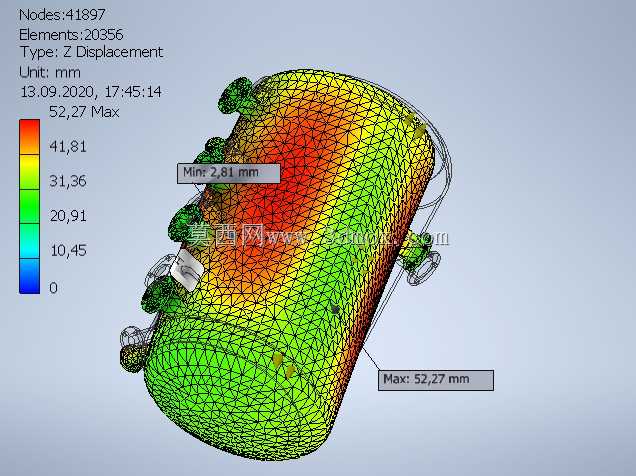

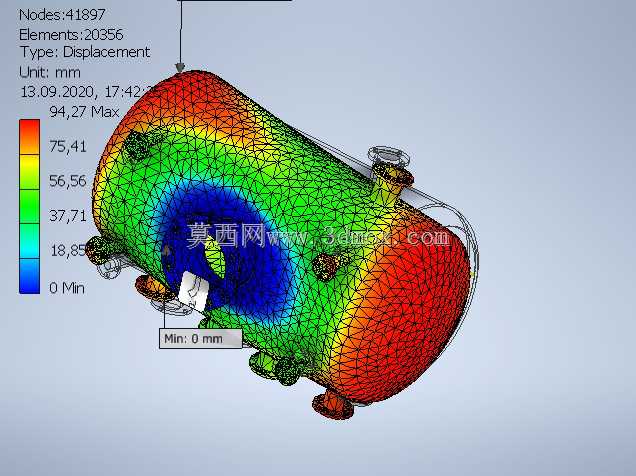

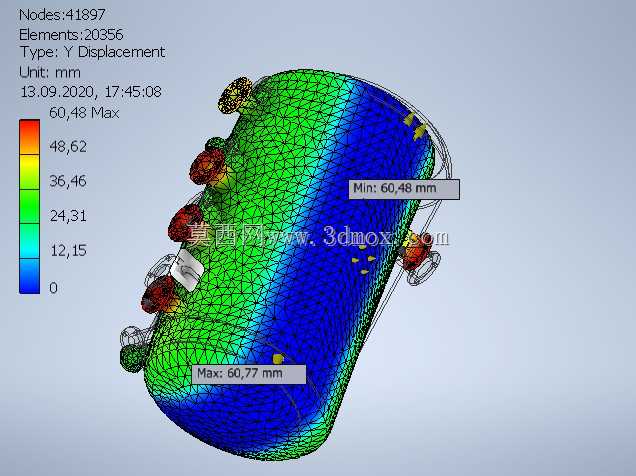

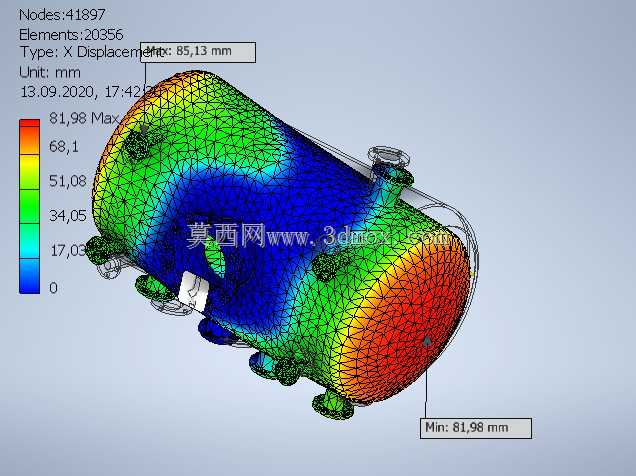

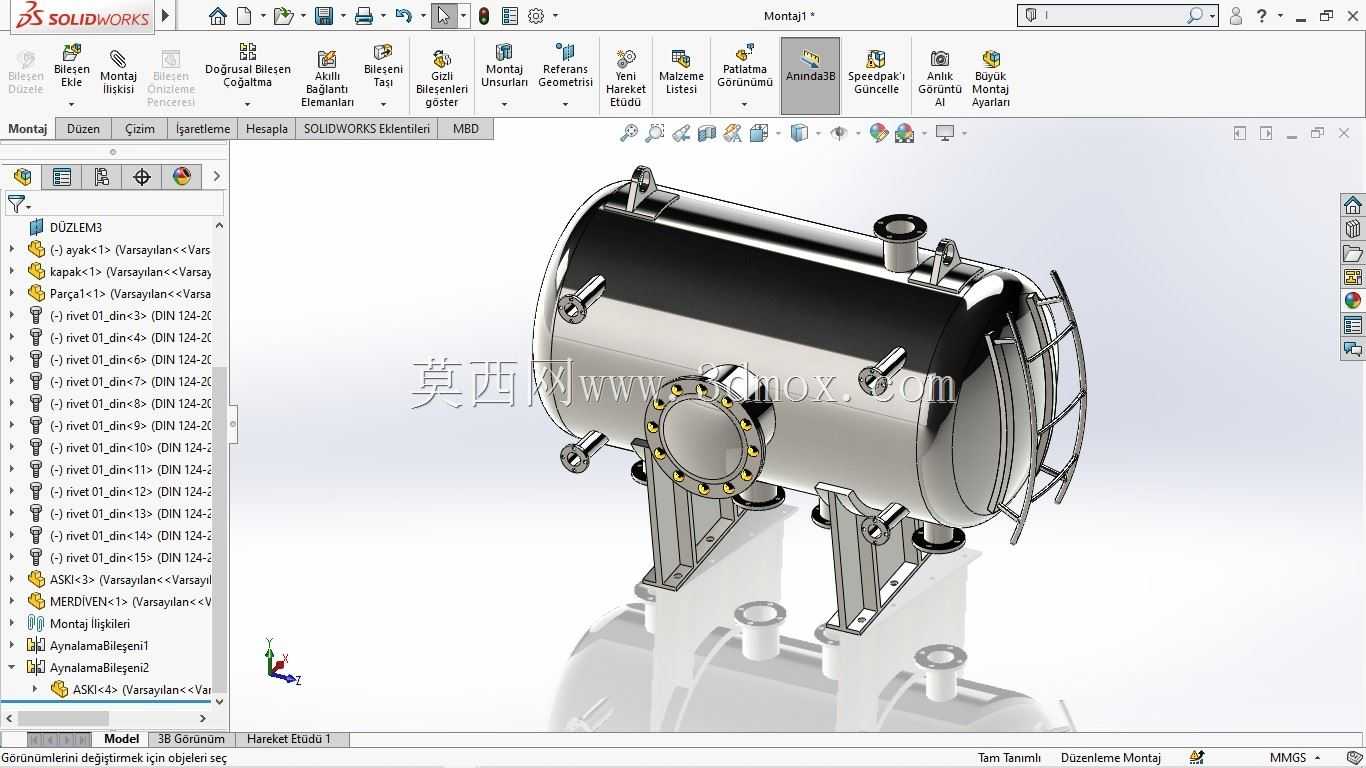

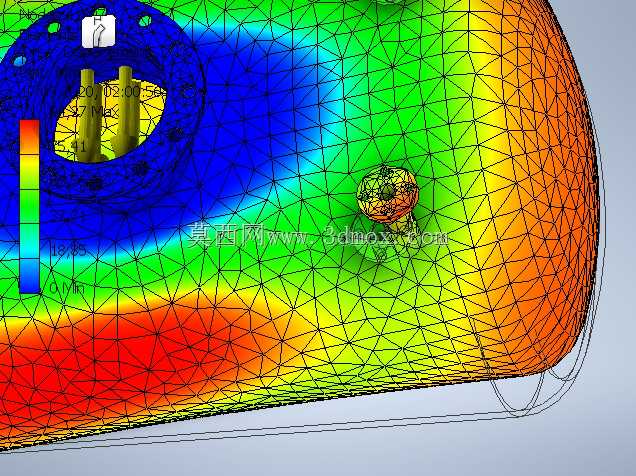

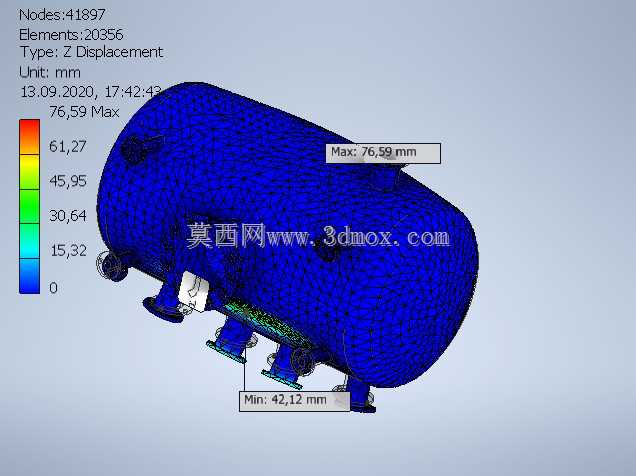

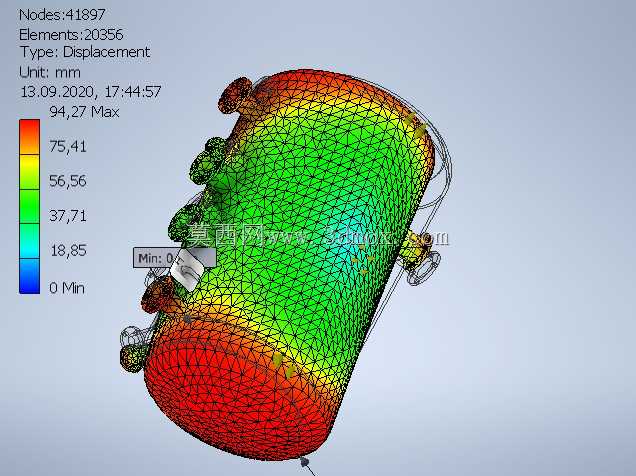

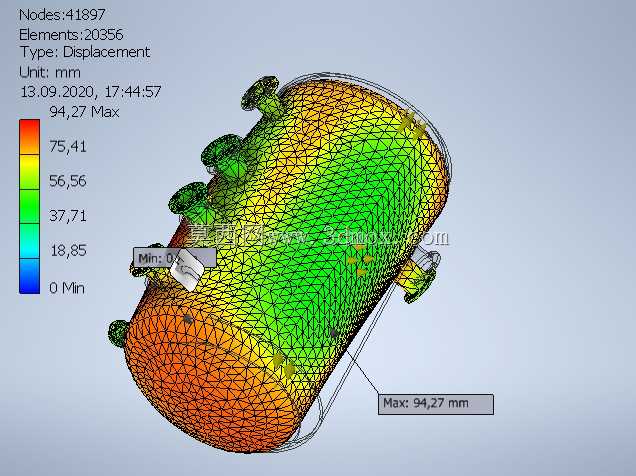

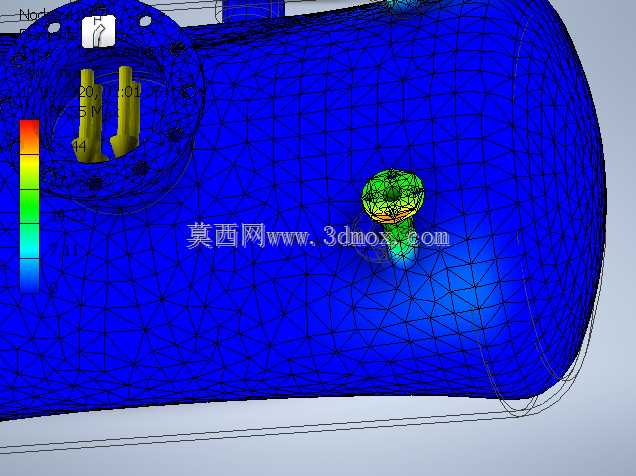

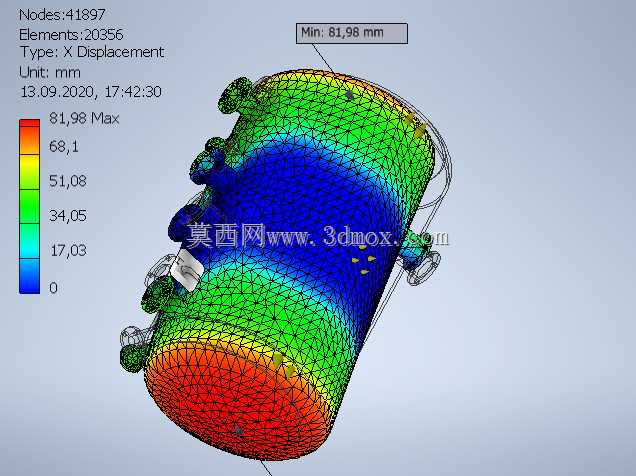

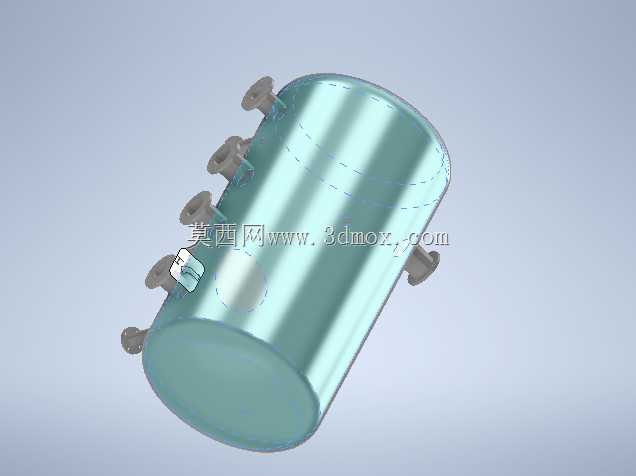

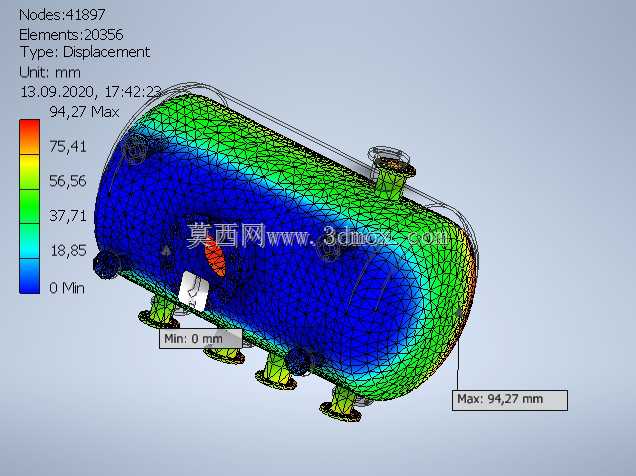

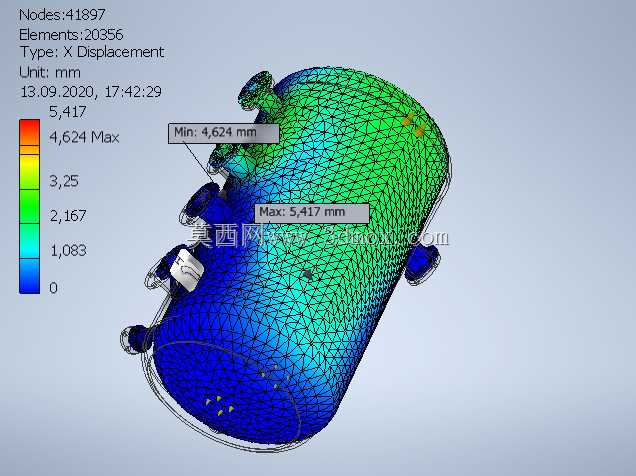

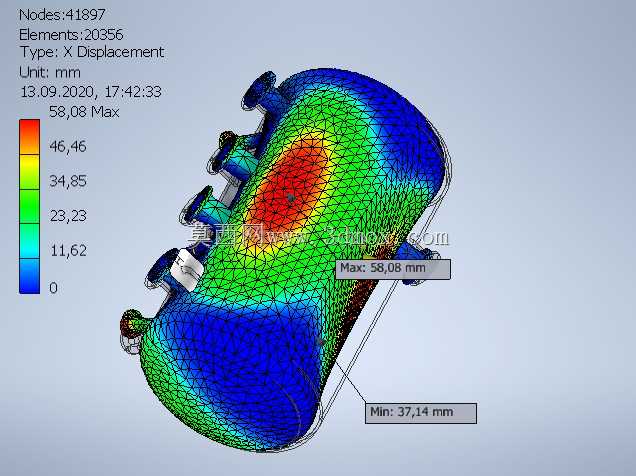

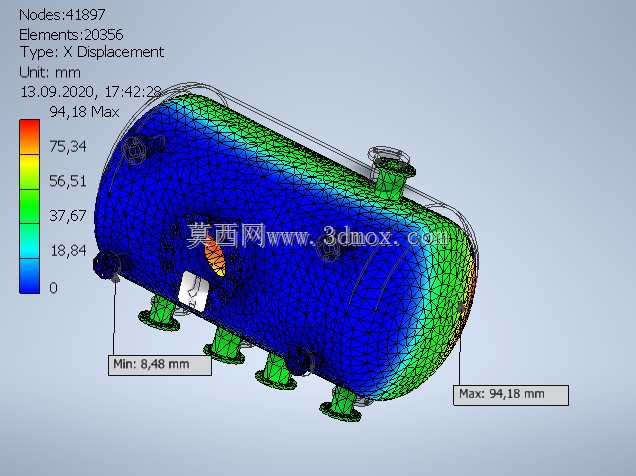

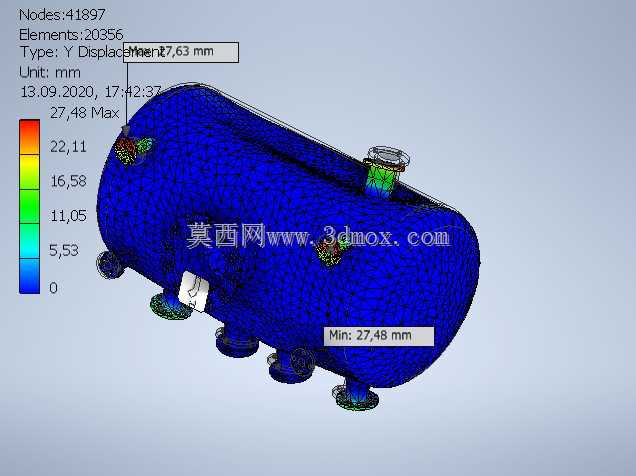

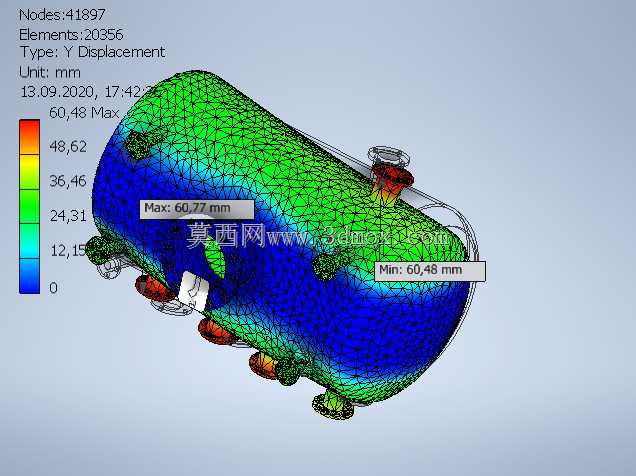

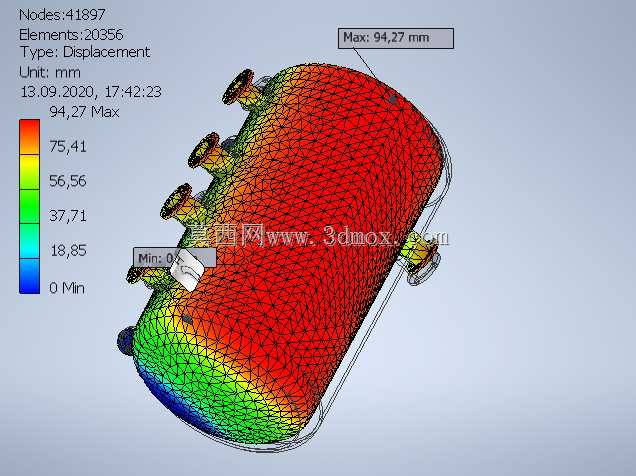

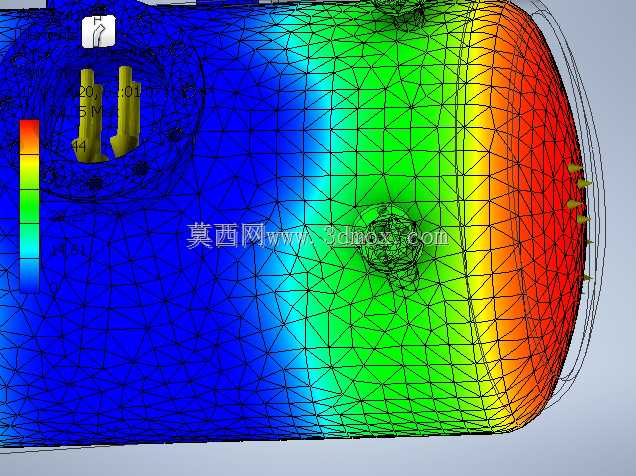

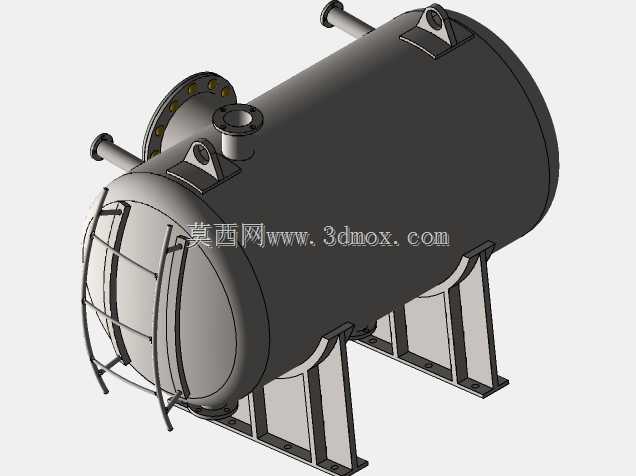

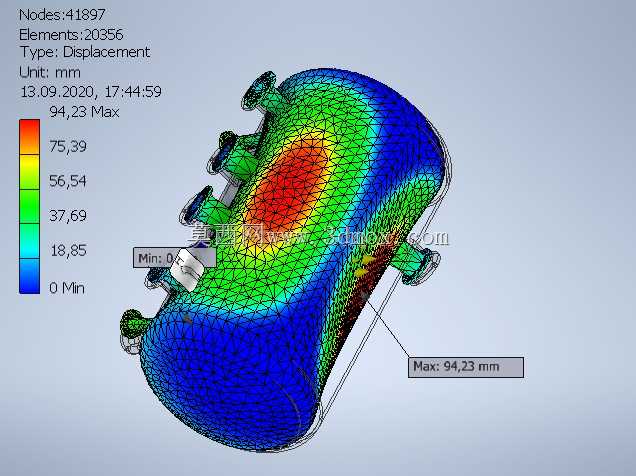

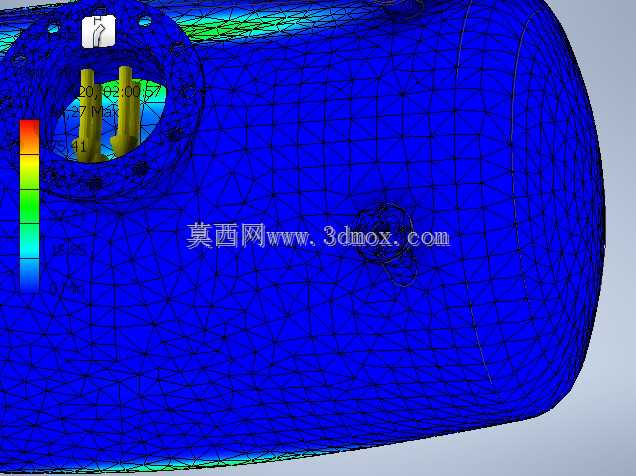

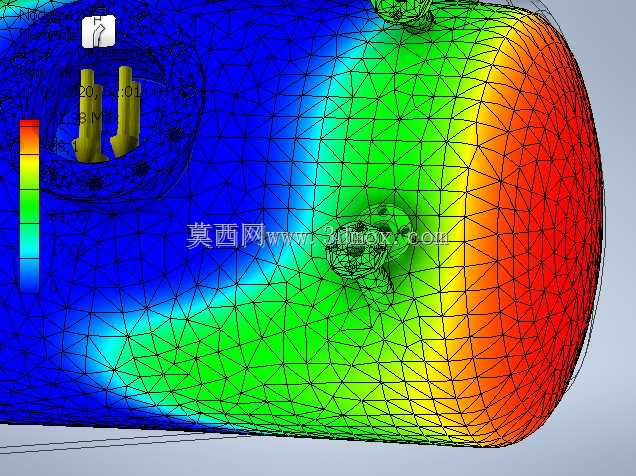

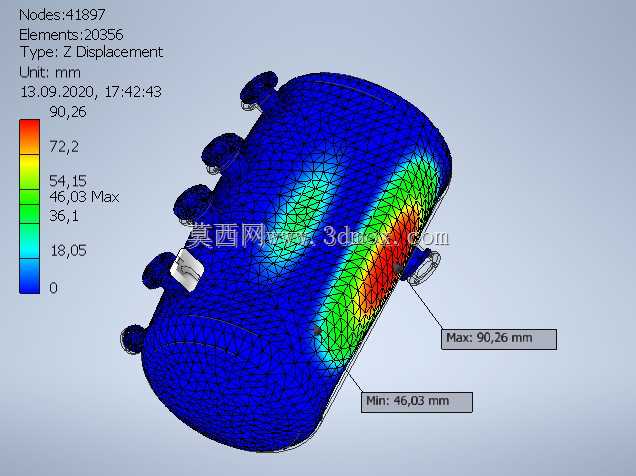

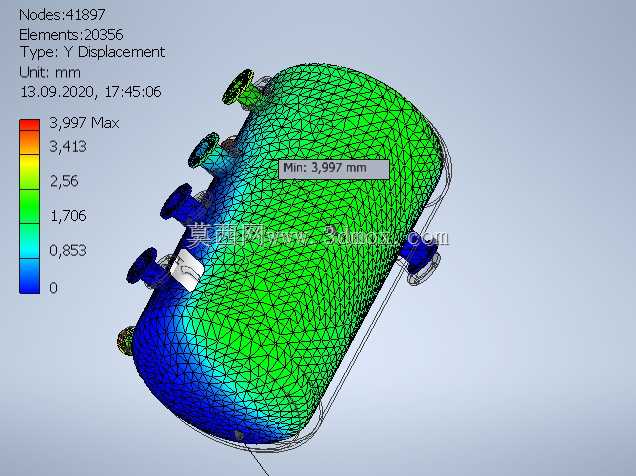

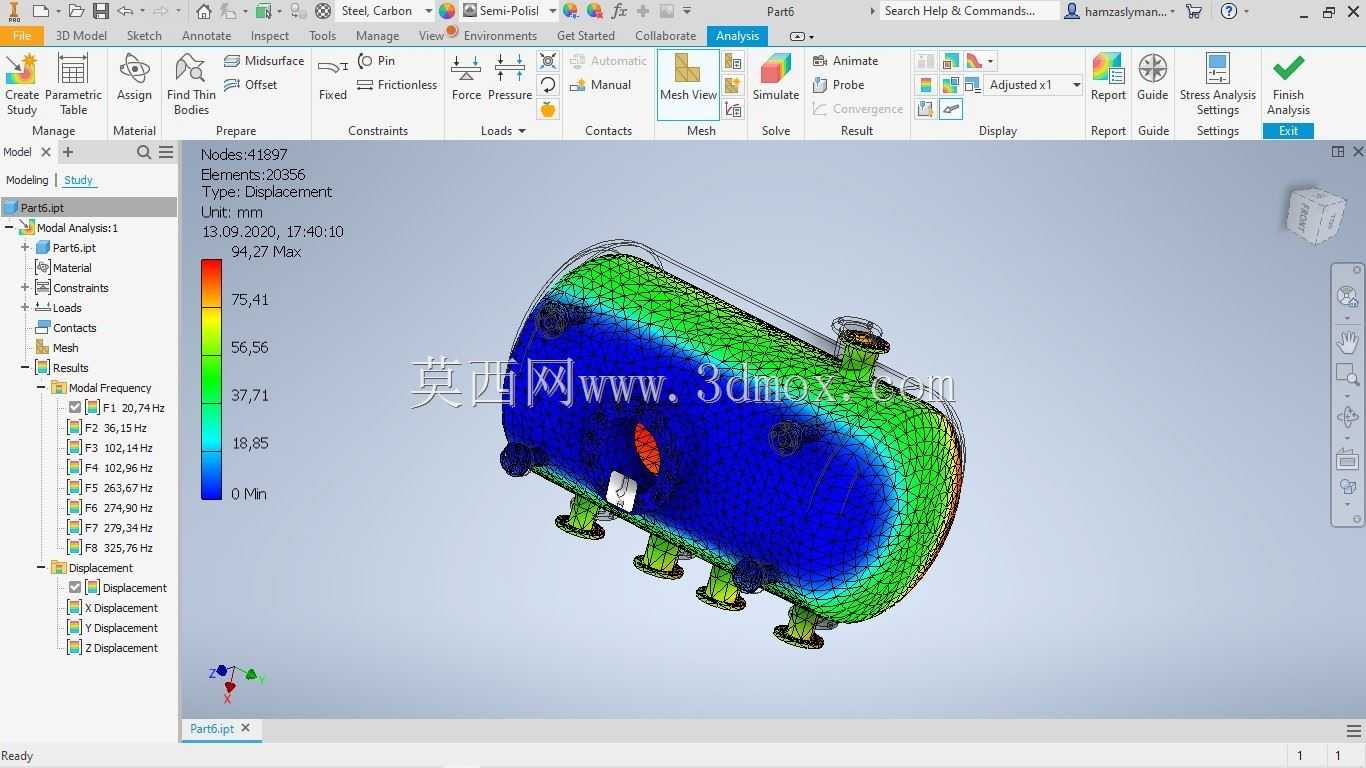

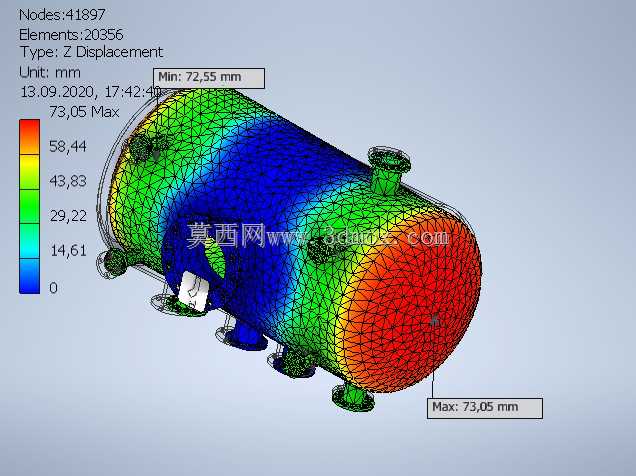

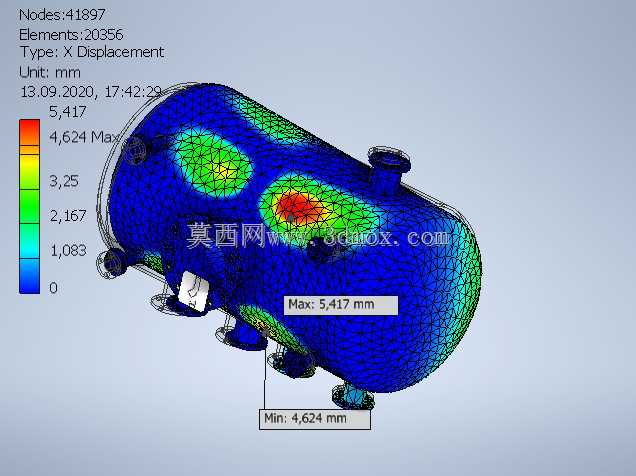

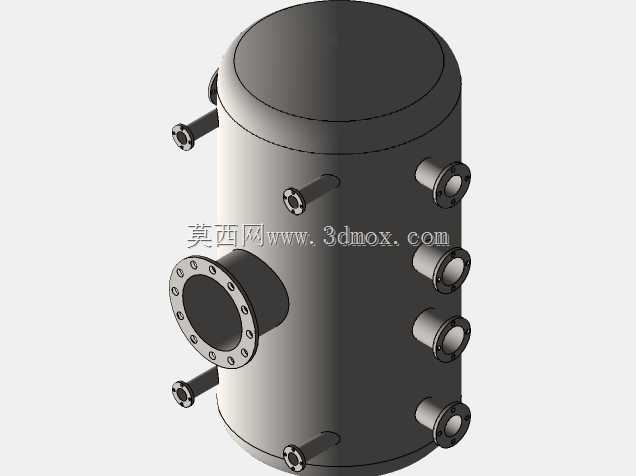

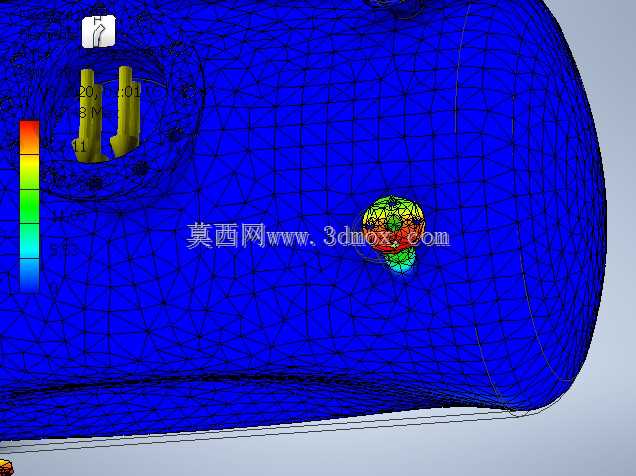

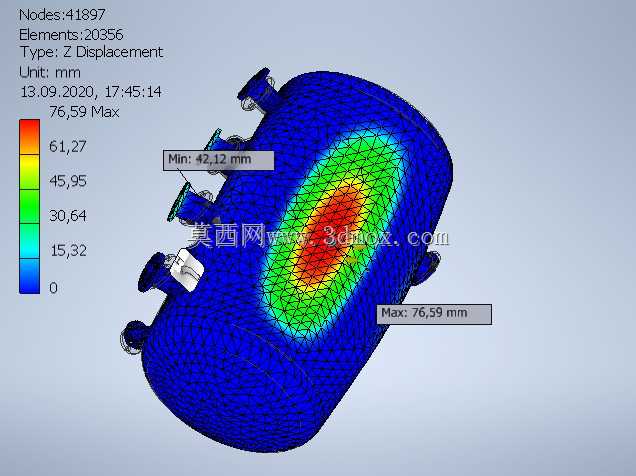

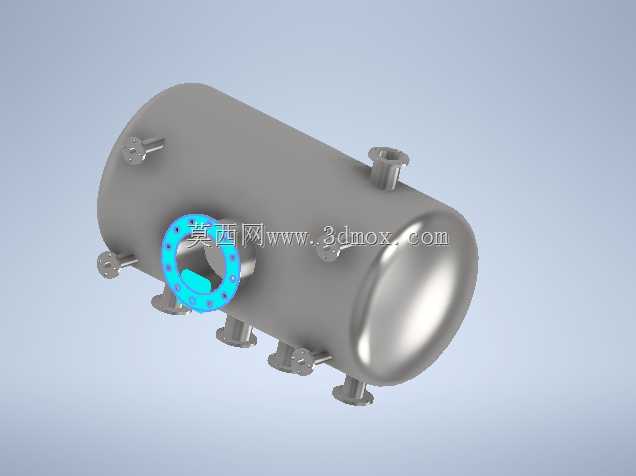

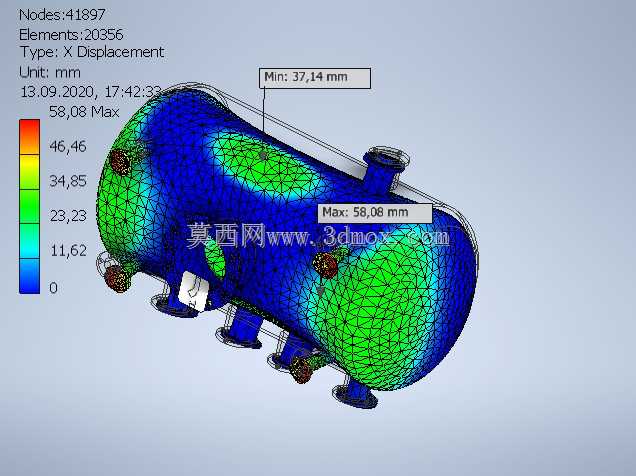

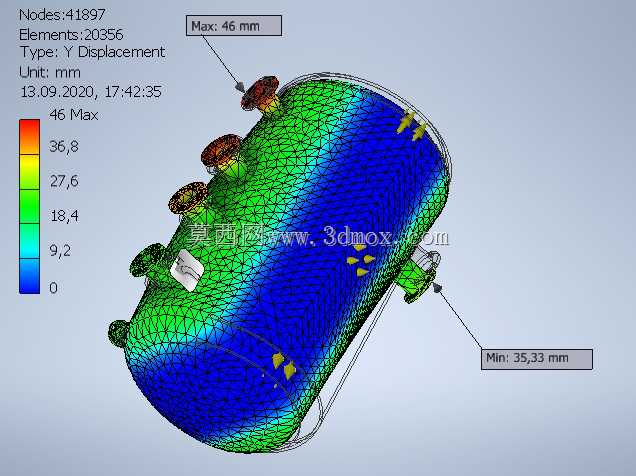

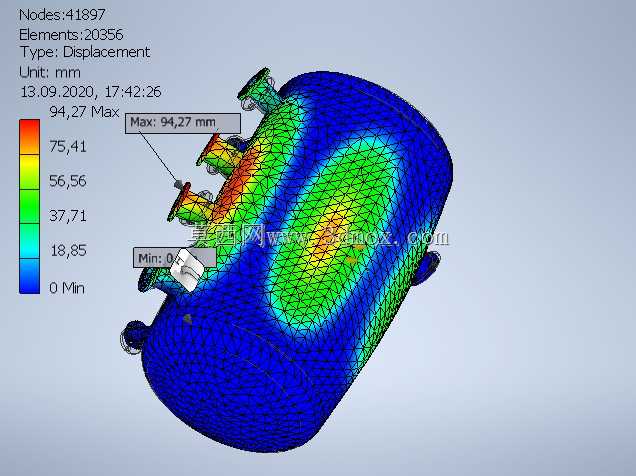

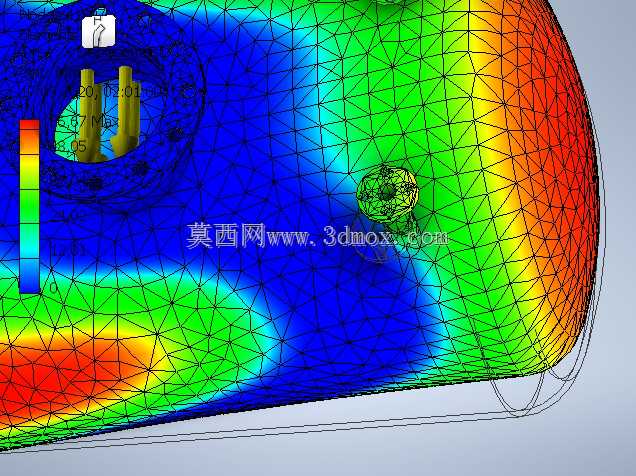

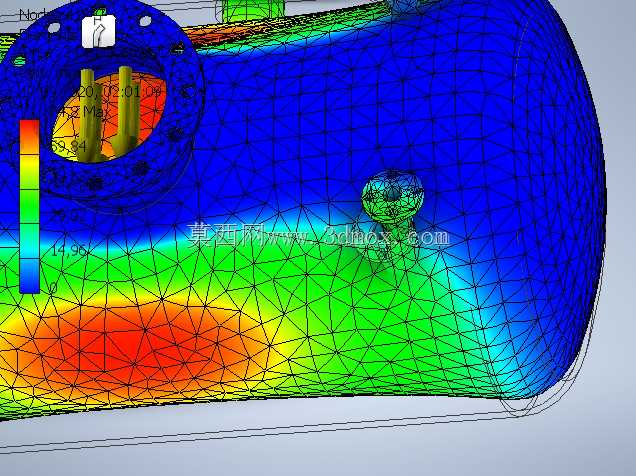

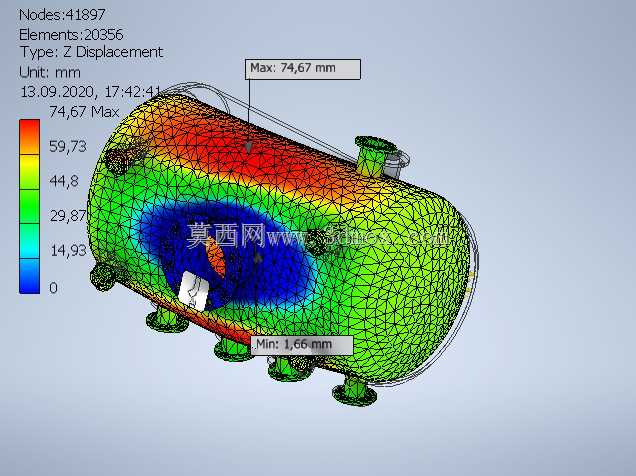

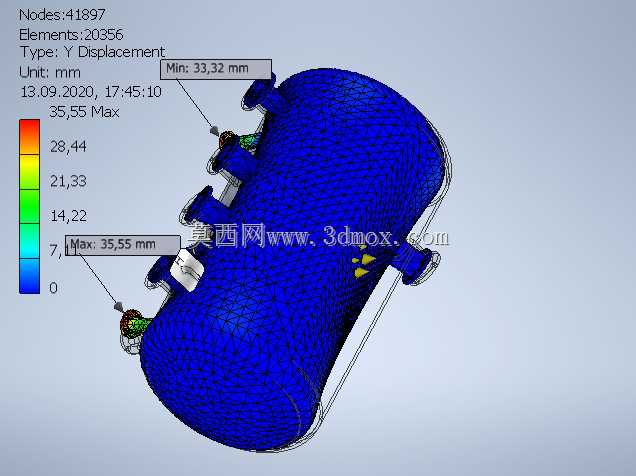

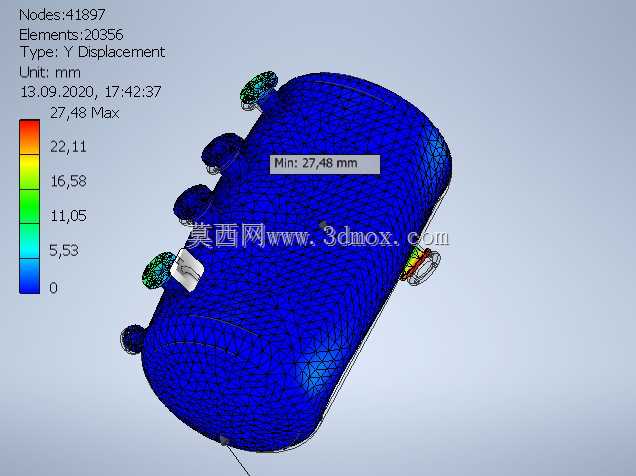

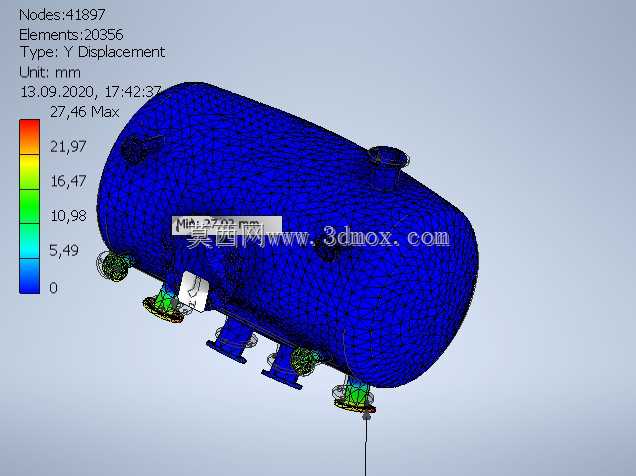

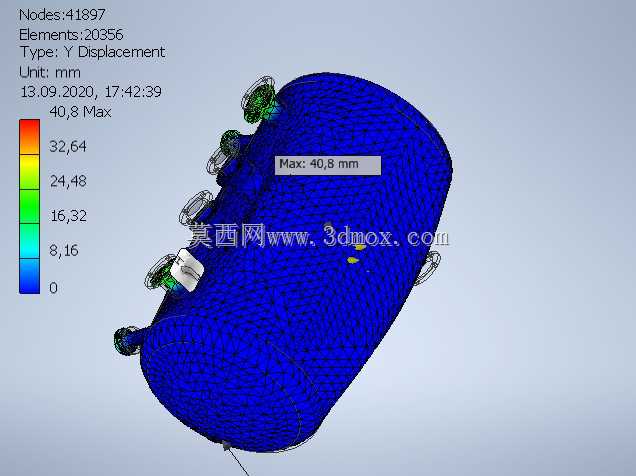

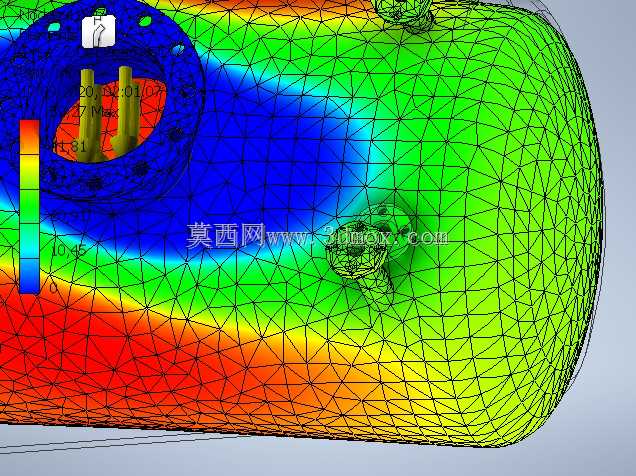

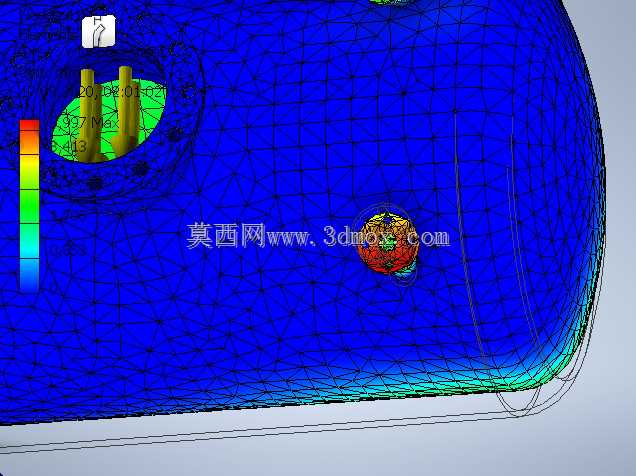

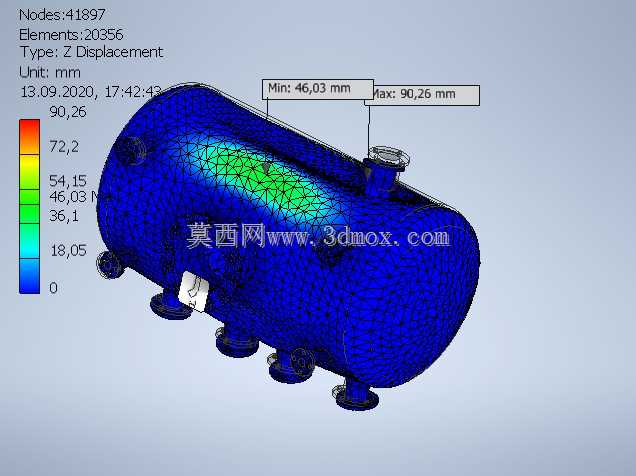

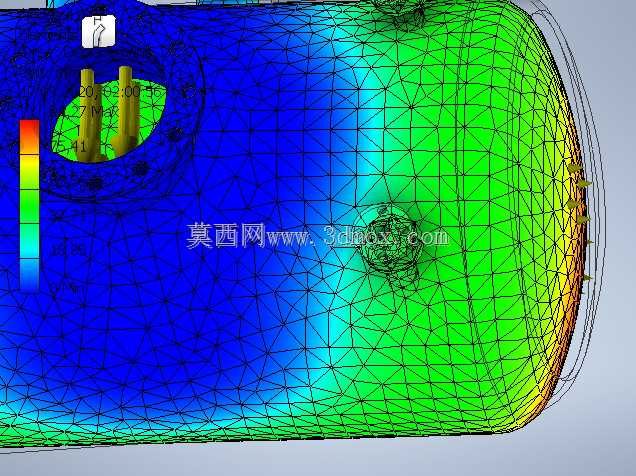

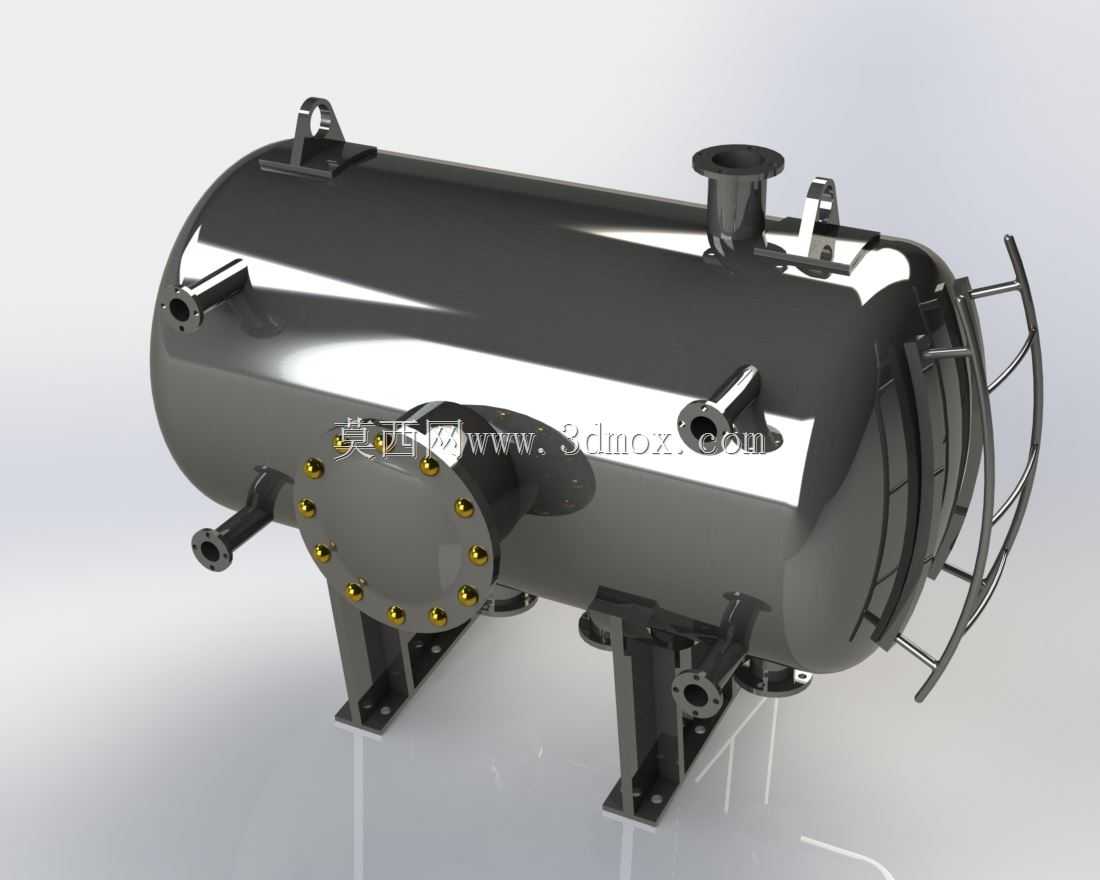

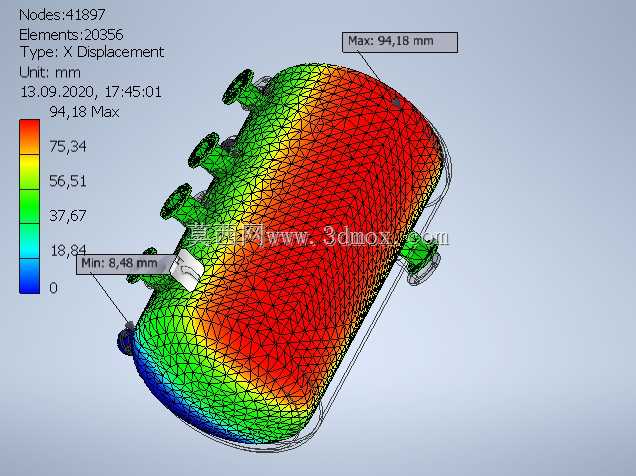

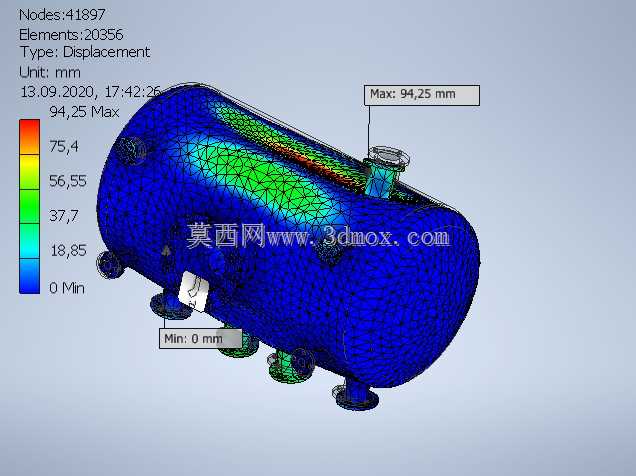

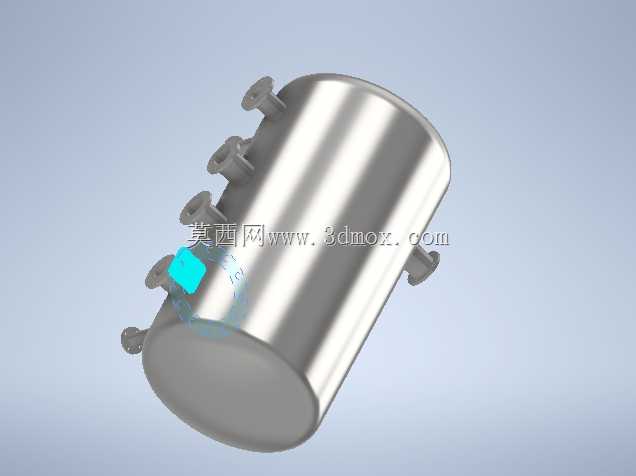

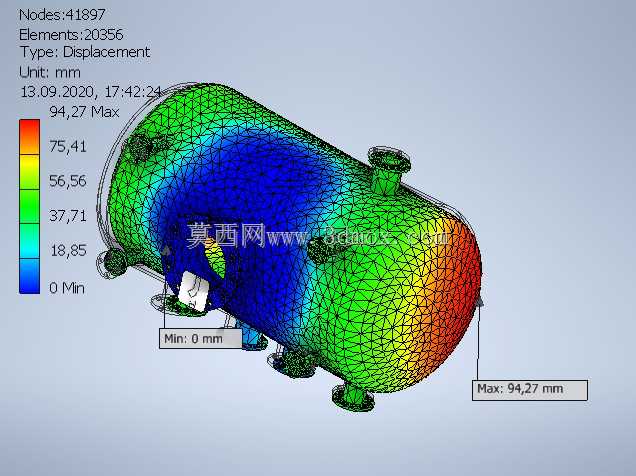

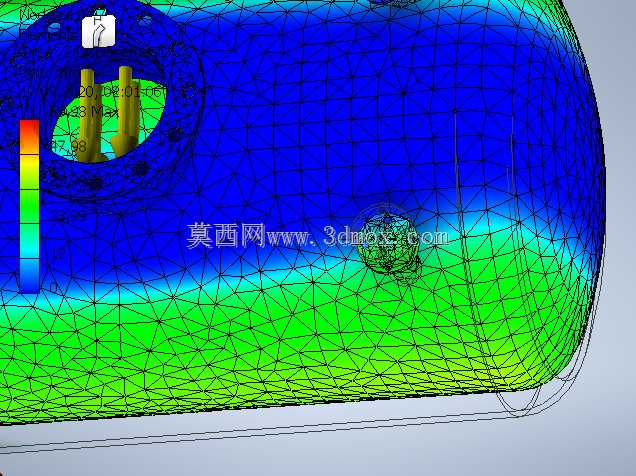

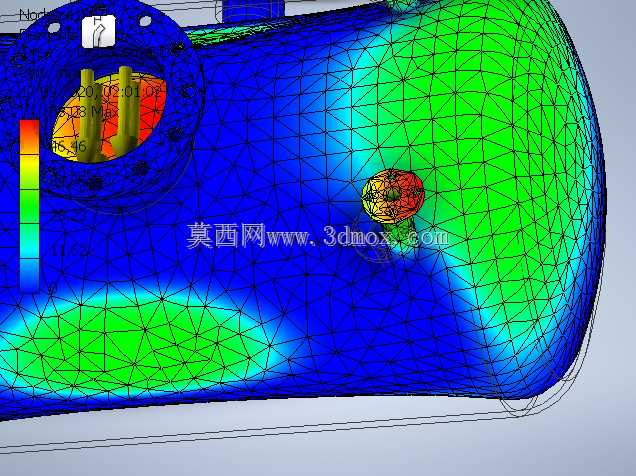

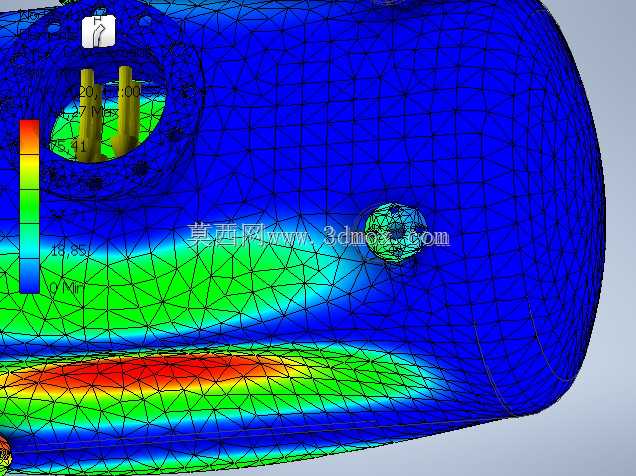

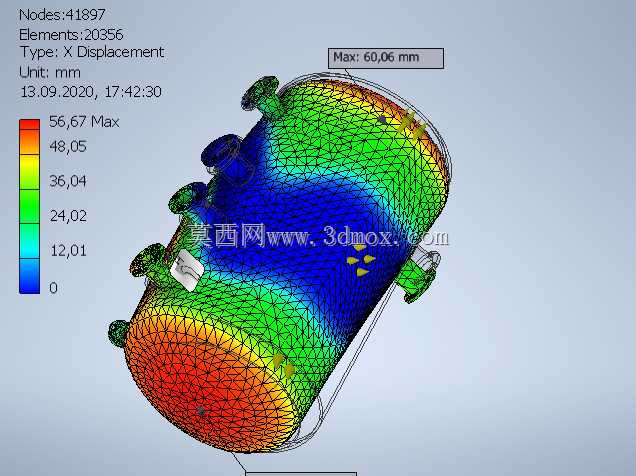

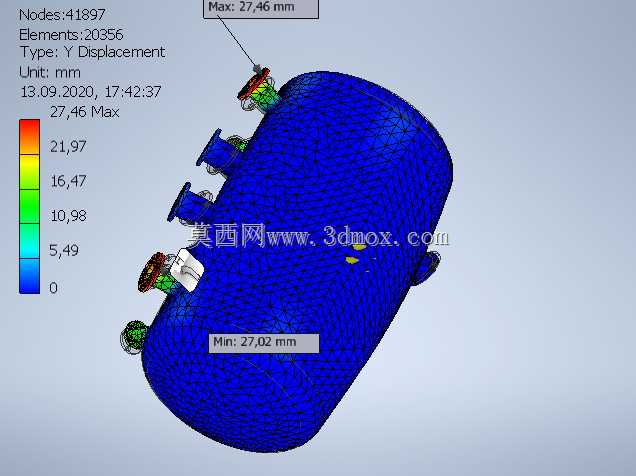

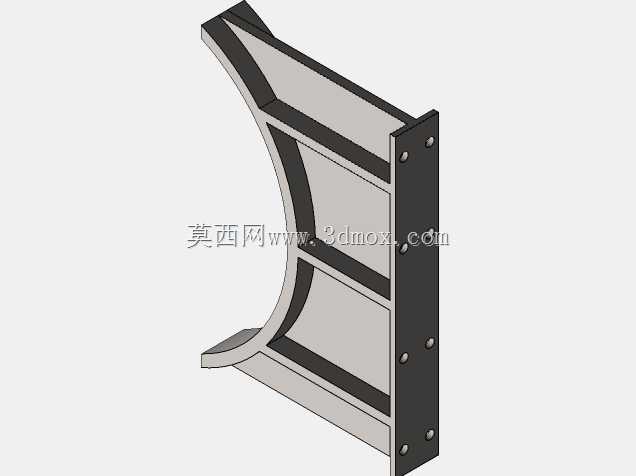

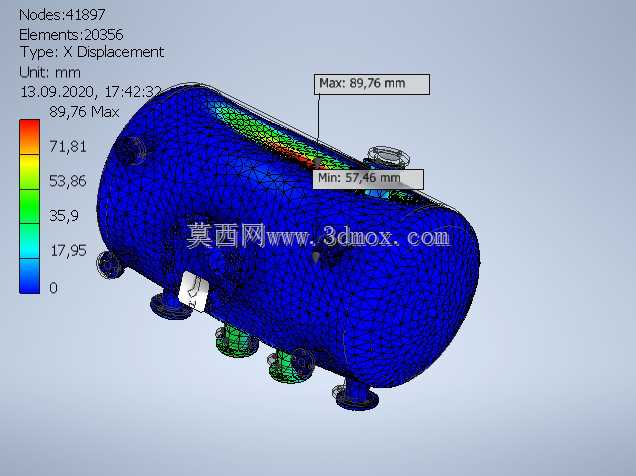

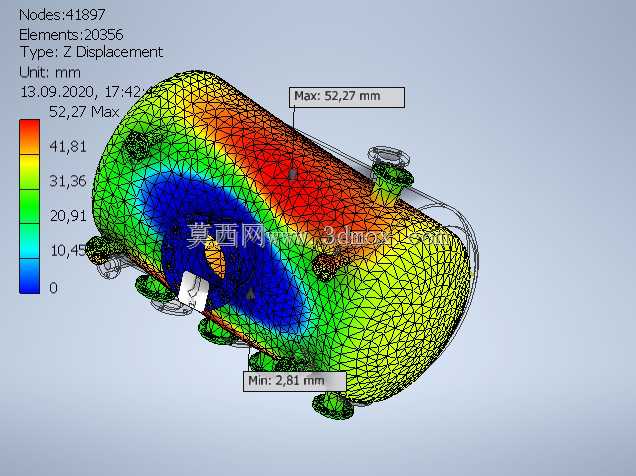

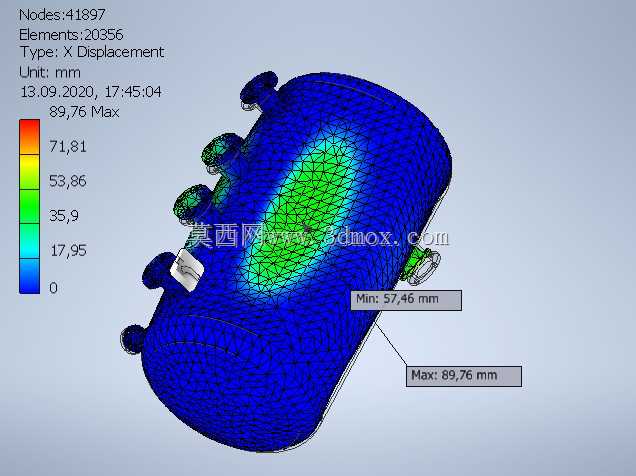

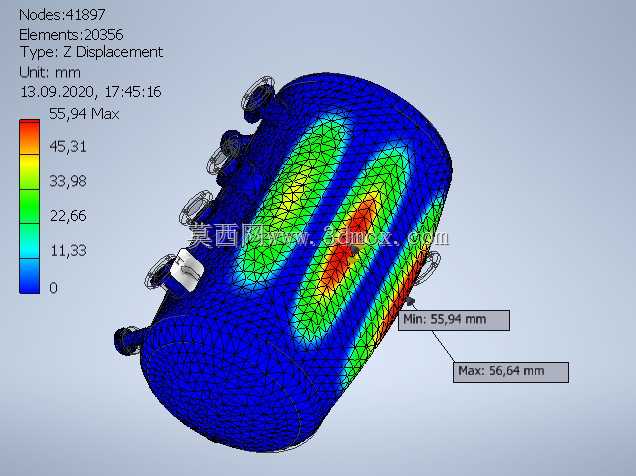

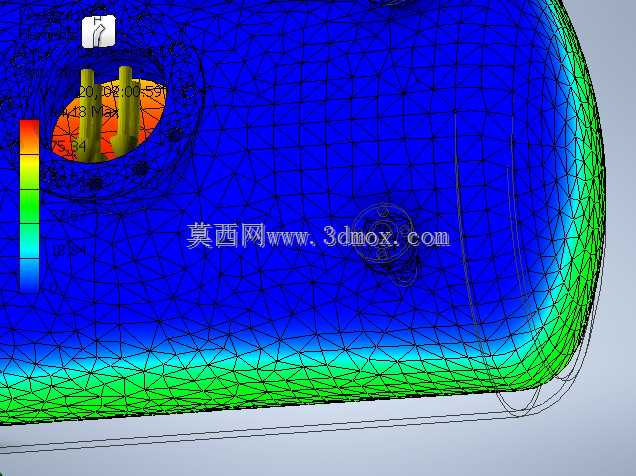

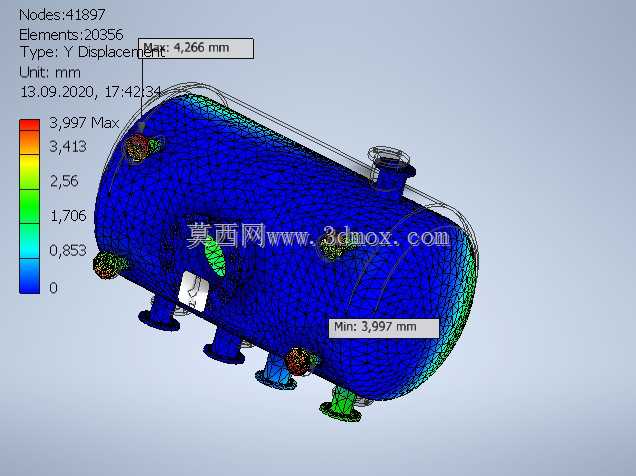

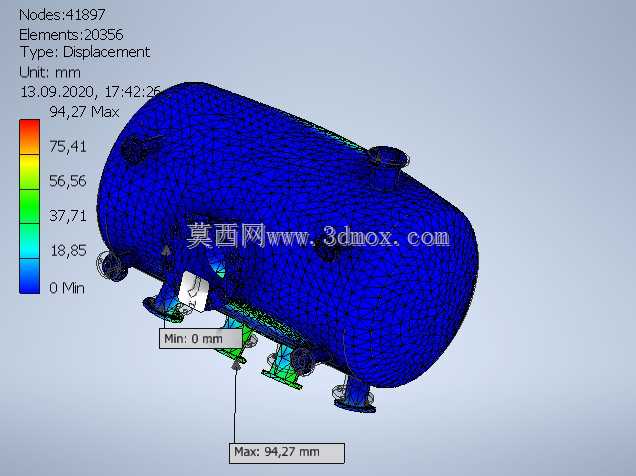

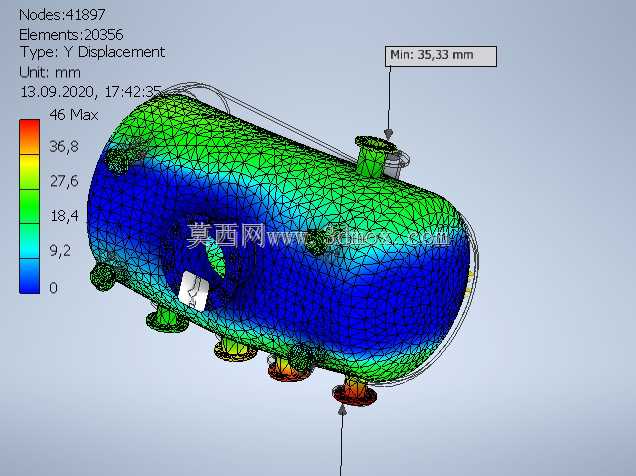

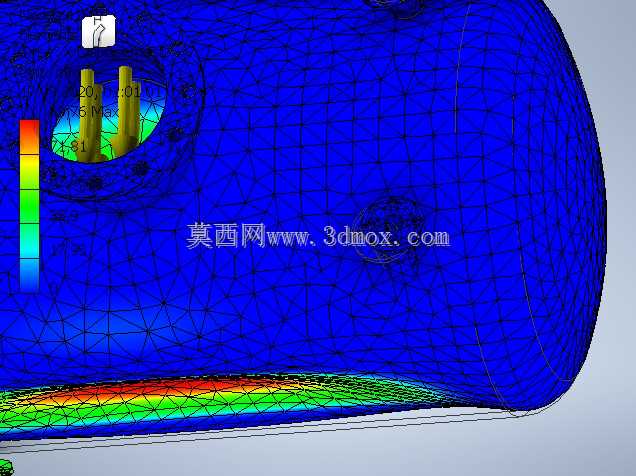

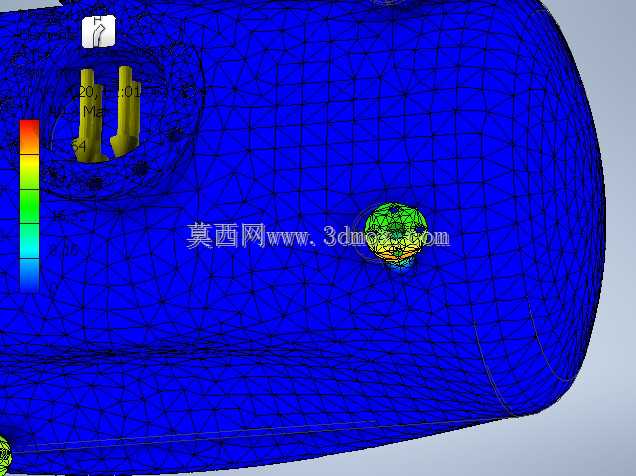

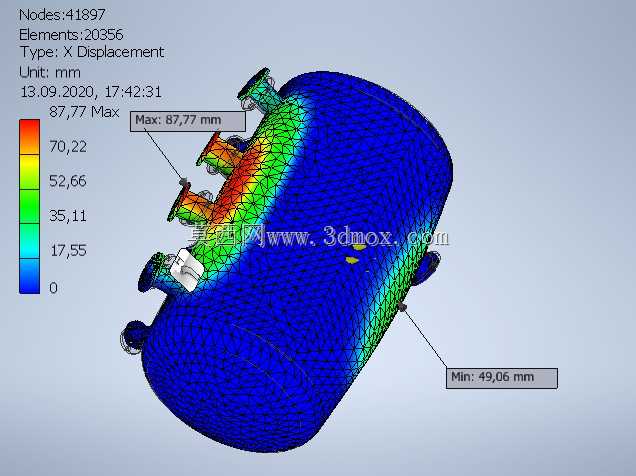

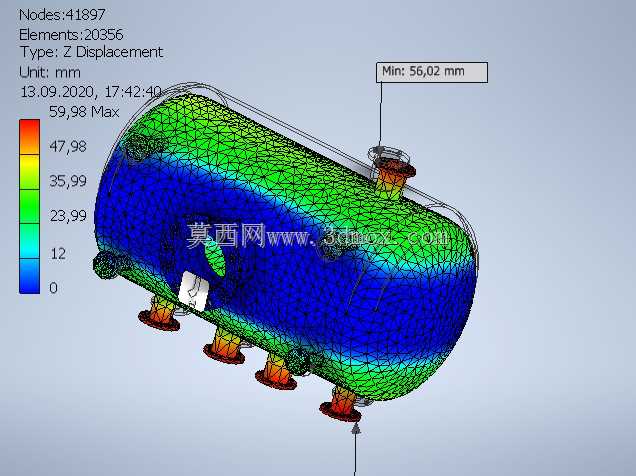

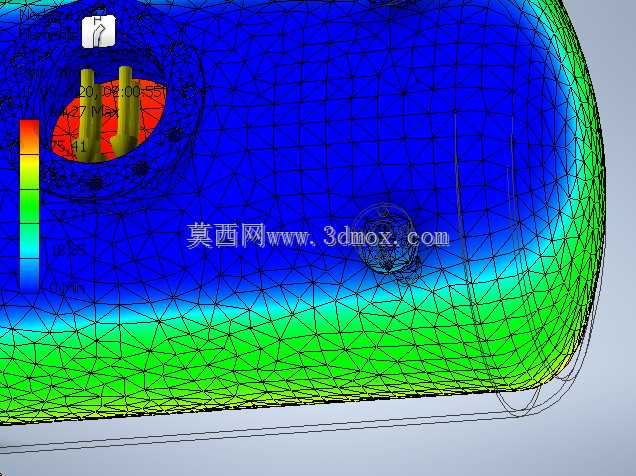

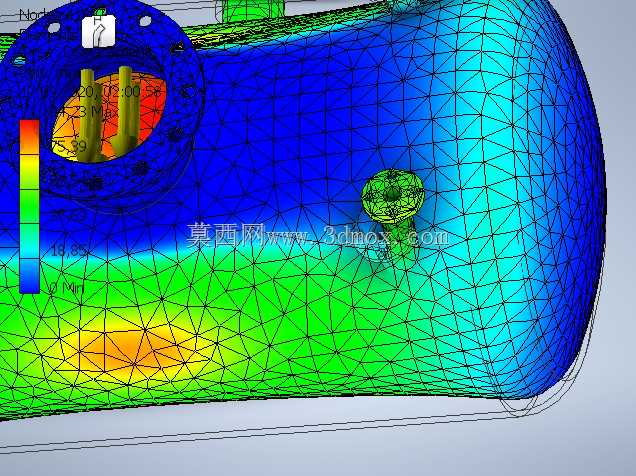

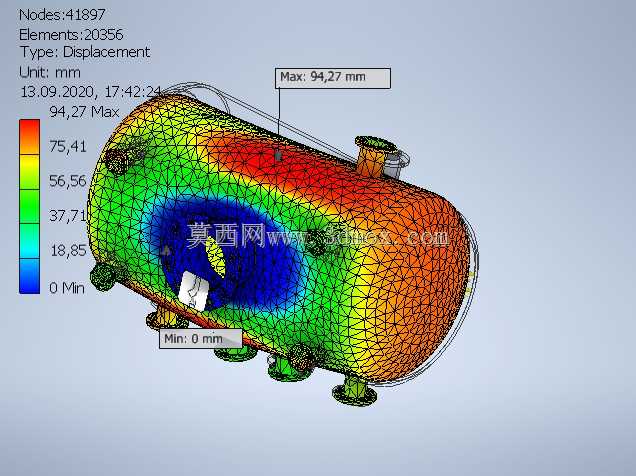

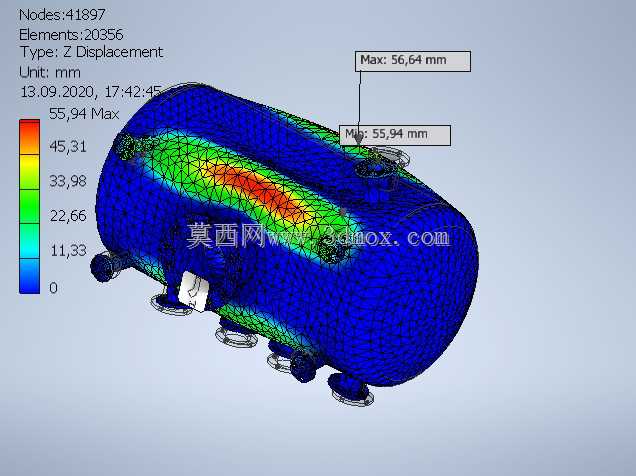

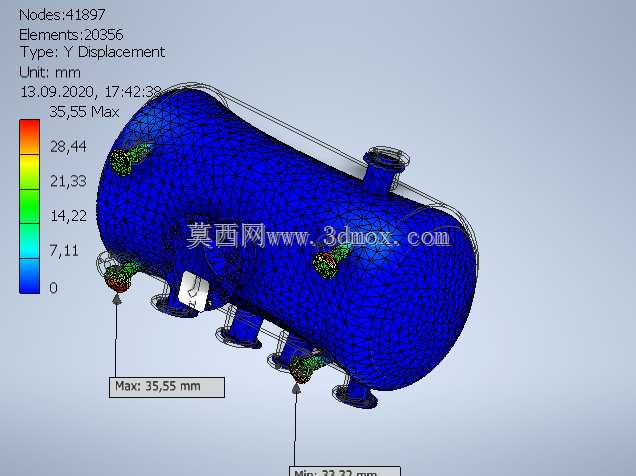

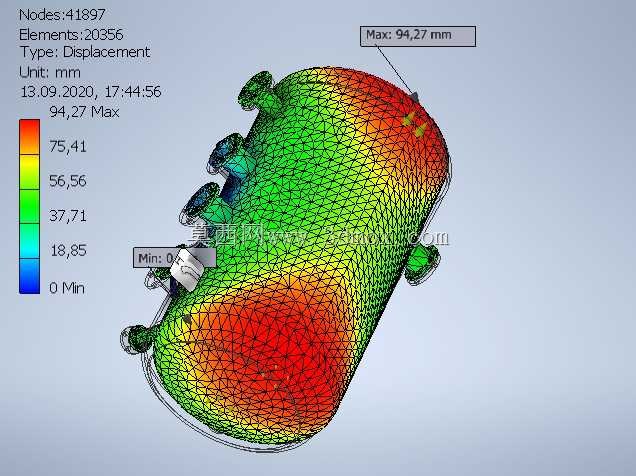

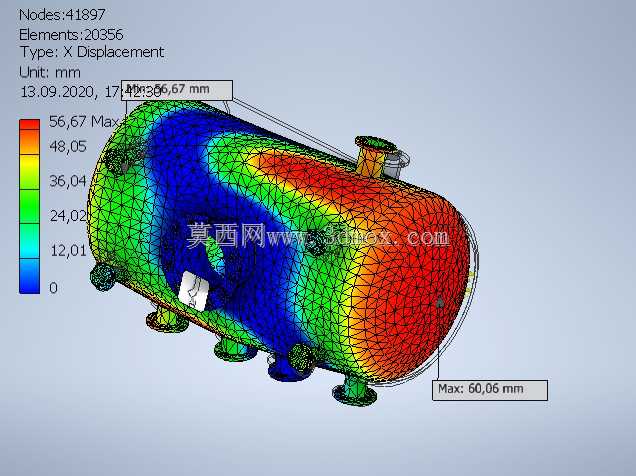

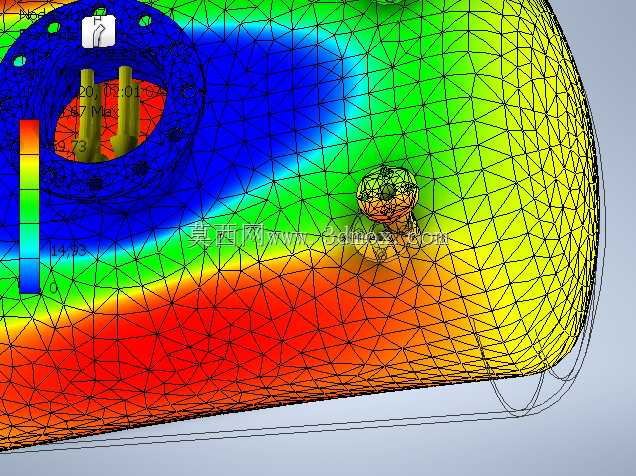

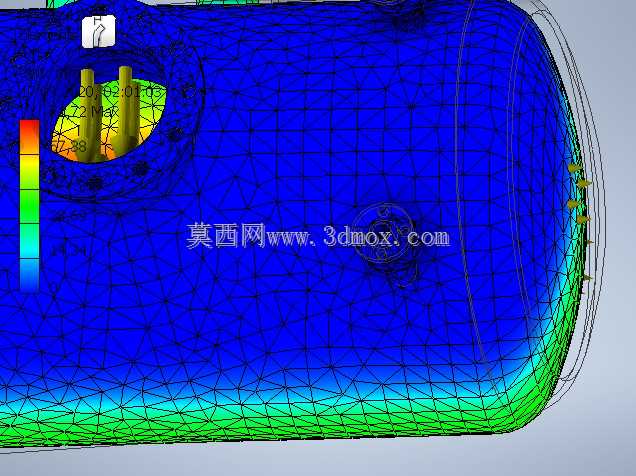

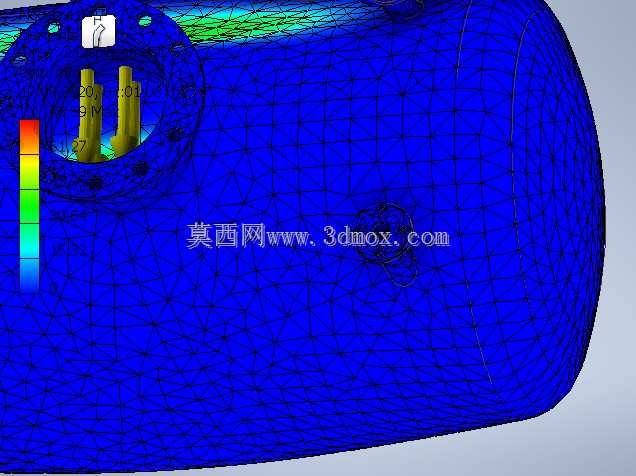

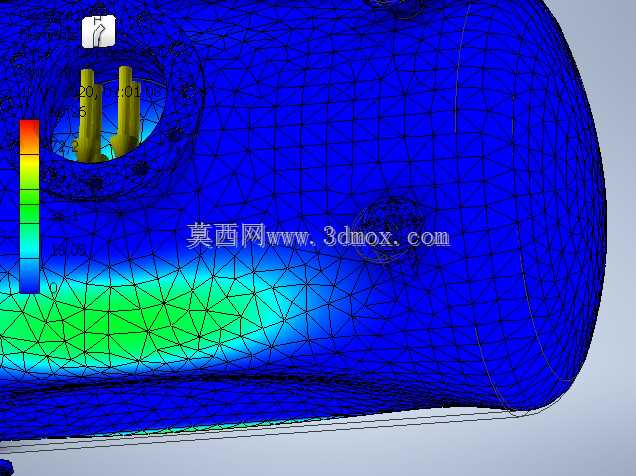

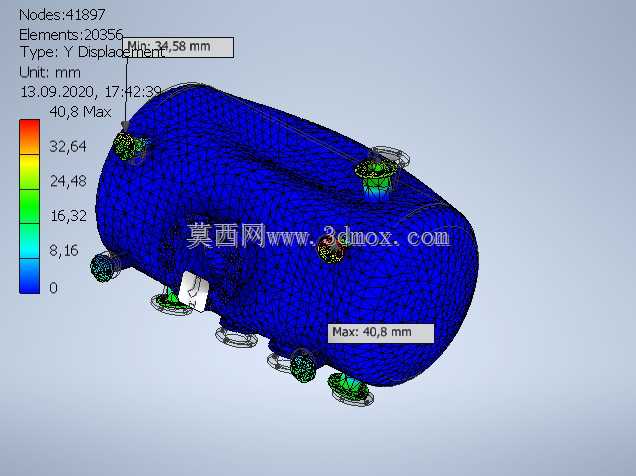

该卧式承压储罐模型，主要面向油气储运、化工物料存储、工业气体缓冲类场景设计，可作为厂区集中供气系统的缓冲储气单元、化工生产环节的中间物料暂存容器，也可适配中小型仓储库区的液态承压物料存储需求，配套厂区工艺管道完成介质的稳压、暂存与输送衔接。从结构设计逻辑来看，模型采用标准椭圆形封头搭配等直径圆筒的经典卧式容器结构，筒体上分布的多组接管分别对应介质进料、出料、安全泄放、液位检测、压力监测的功能接口，底部设置的三组鞍式支座完全匹配卧式容器的支撑受力要求，可将设备自重与内部介质载荷均匀传递至安装基础，避免局部应力集中造成的结构变形。在建模过程中，针对接管与筒体的连接位置做了局部网格加密处理，这部分区域是容器开孔补强的核心校核区域，也是实际工程中应力集中系数最高的部位，位移分析云图可直观呈现不同内压工况下筒体各区域的变形量分布，从云图标注的位移极值来看，筒体远离支座约束的封头区域位移量最大，鞍座支撑位置因约束作用位移量最小，该分析结果可直接用于指导实际产品的补强结构设计，验证壁厚选型是否满足刚度要求。安装边界方面，该类卧式容器布置时需预留足够的接管操作空间，两端封头处要预留安全附件的安装与检修距离，底部鞍座的安装间距需匹配土建基础的预埋螺栓位置，设备周边要预留不小于规范要求的巡检通道，同时要考虑管道热胀冷缩带来的位移补偿空间，避免管道推力对接管部位造成额外载荷。模型完整还原了容器的外部结构细节，包括接管的伸出长度、支座的安装位置、封头的曲率参数，可直接用于后续的工程图导出、安装布局模拟、工况仿真分析，也可作为压力容器设计入门阶段的结构参考案例，帮助设计人员理解卧式容器的受力变形规律，掌握开孔部位的补强设计要点，避免实际设计中出现刚度不足、局部变形超标的问题。
