壁挂式双层焊接置物货架结构设计

这款壁挂式双层焊接置物架，主要面向狭小空间的墙面储物场景设计，常见于车间工具存放区、维修工位侧边、仓储区域零散物料规整、家用车库工具收纳等场景，能够在不占用地面通行空间的前提下，提供分层置物能力，解决零散小件、常用工具、轻型物料的就近存放需求，避免地面堆放带来的通行阻碍与物料杂乱问题。

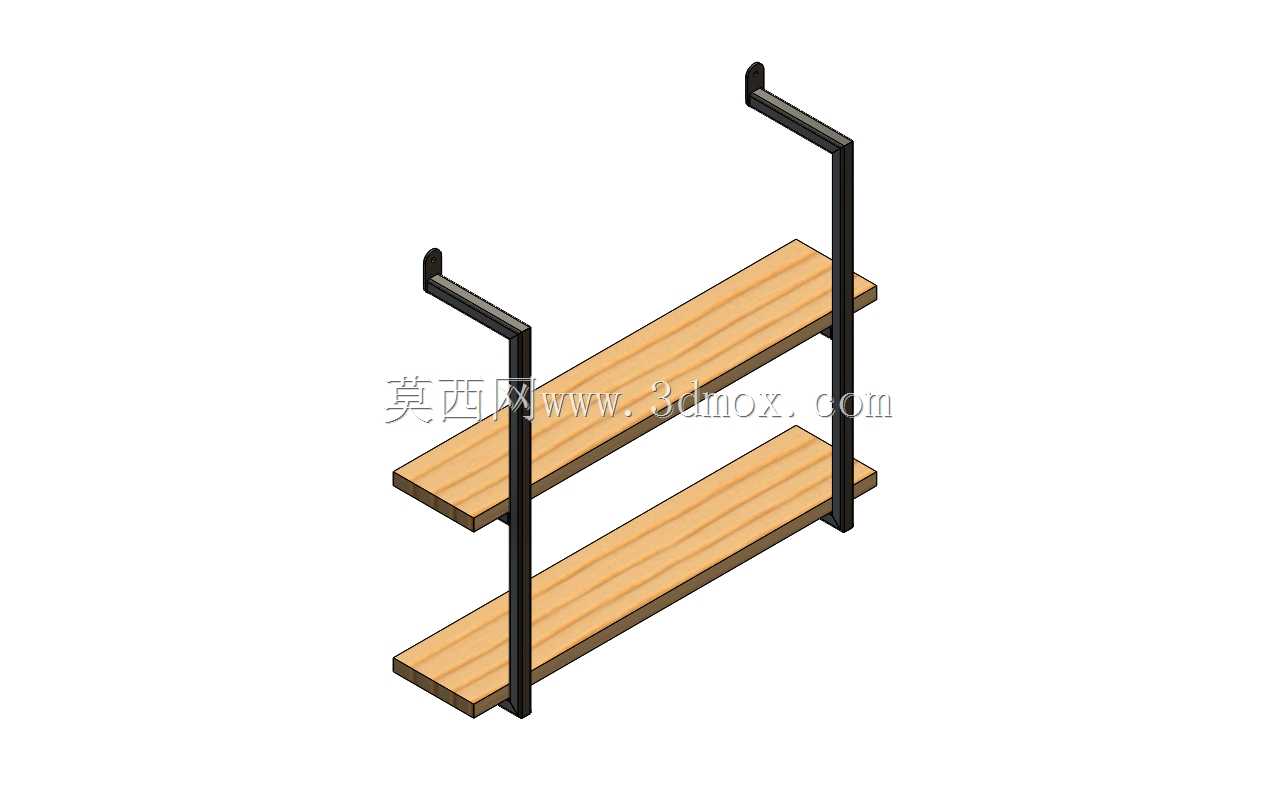

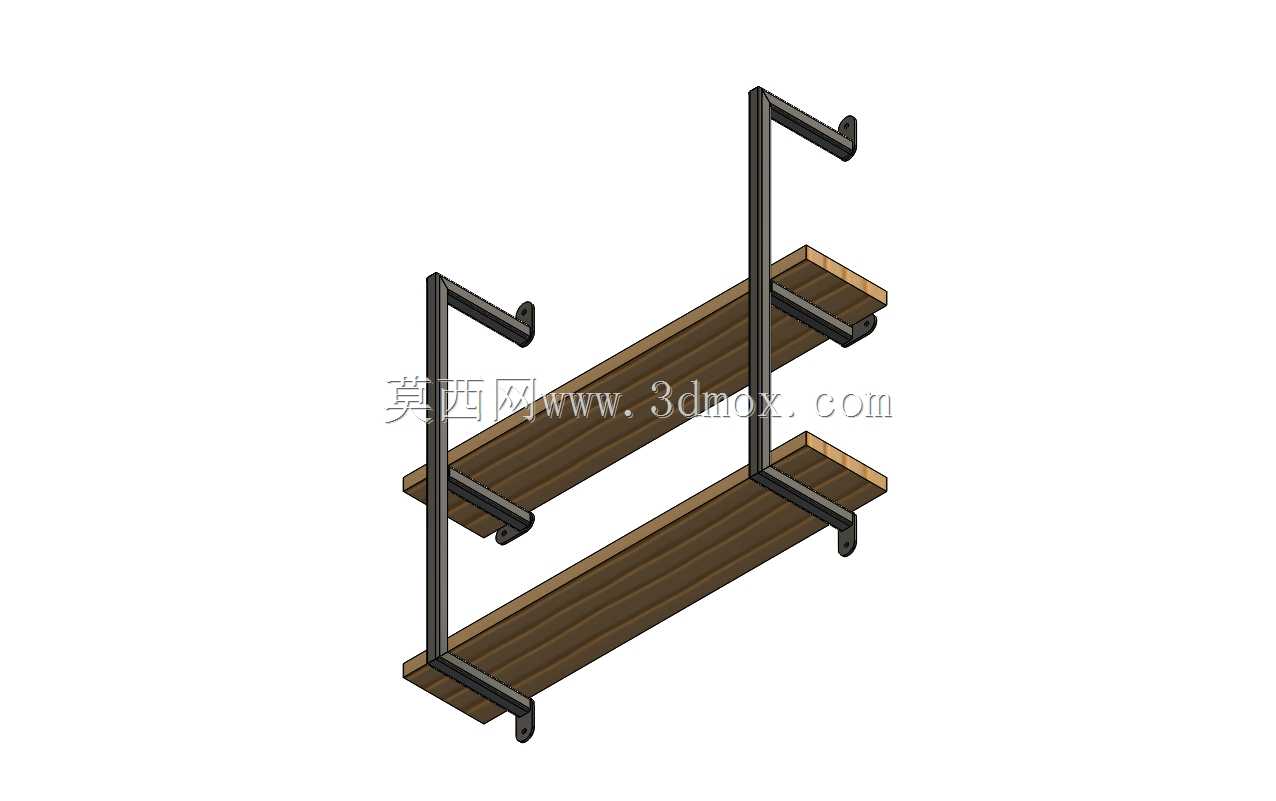

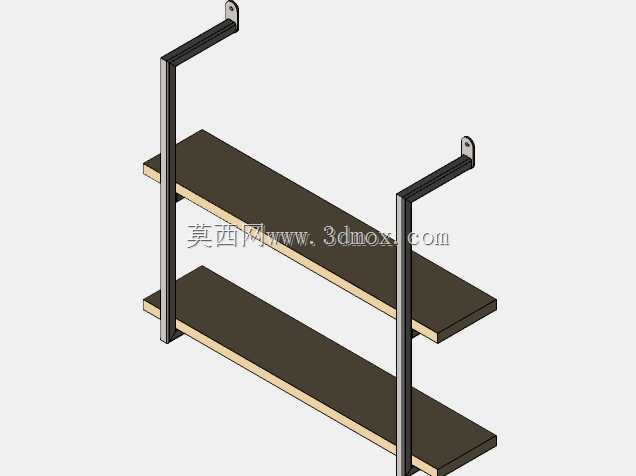

从结构设计逻辑来看，整体采用侧装支撑框架搭配分层置物板的组合形式，两侧的竖向支撑构件为弯折成型的金属型材，顶部设置挂钩式安装结构，可直接卡装在墙面预设的挂装条或者膨胀螺栓固定的挂点上，无需复杂的现场焊接作业，安装时仅需确认挂点水平度即可完成挂载，后期拆卸移位也十分便捷。支撑构件与层板之间采用满焊连接，焊后做打磨整平处理，避免焊渣凸起划伤放置物品或者操作人员，整体焊接完成后做黑色喷塑表面处理，兼顾防锈能力与外观整洁度，适配多数工业场景与家用储物空间的装修风格。

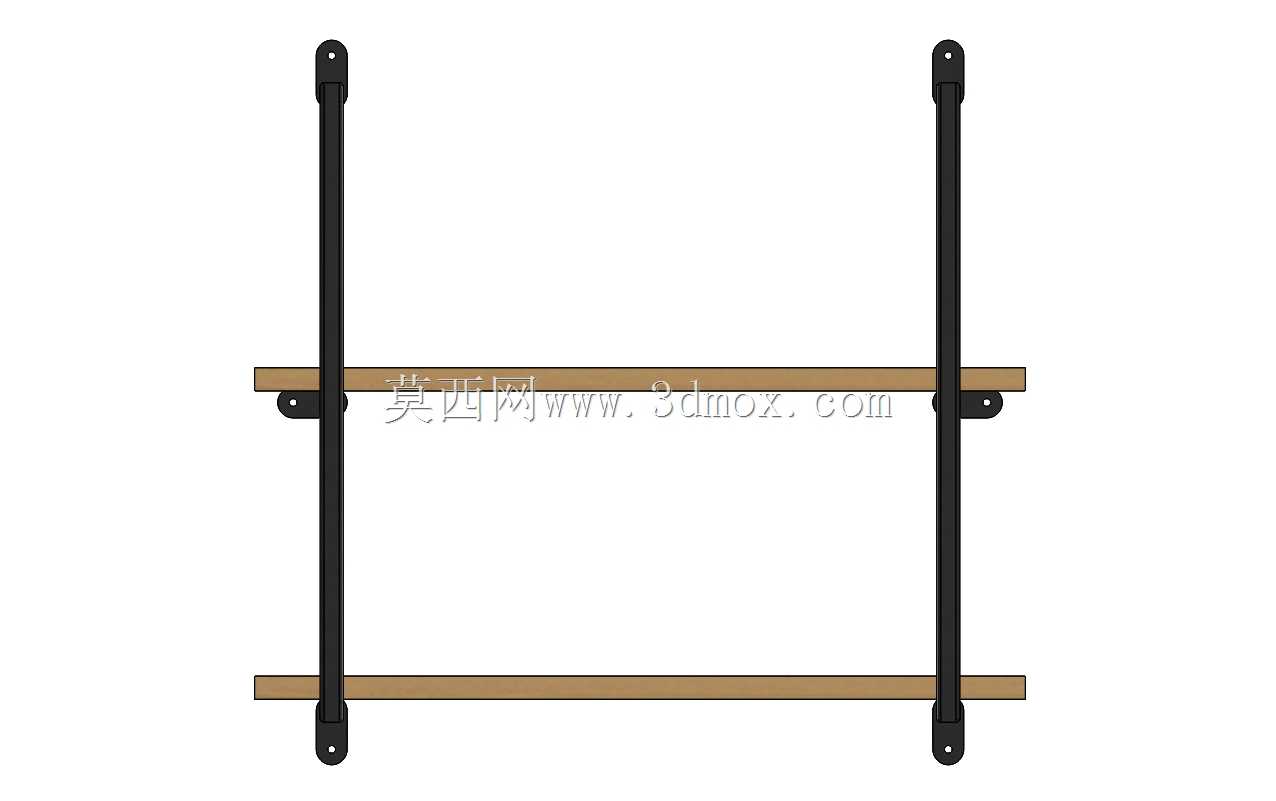

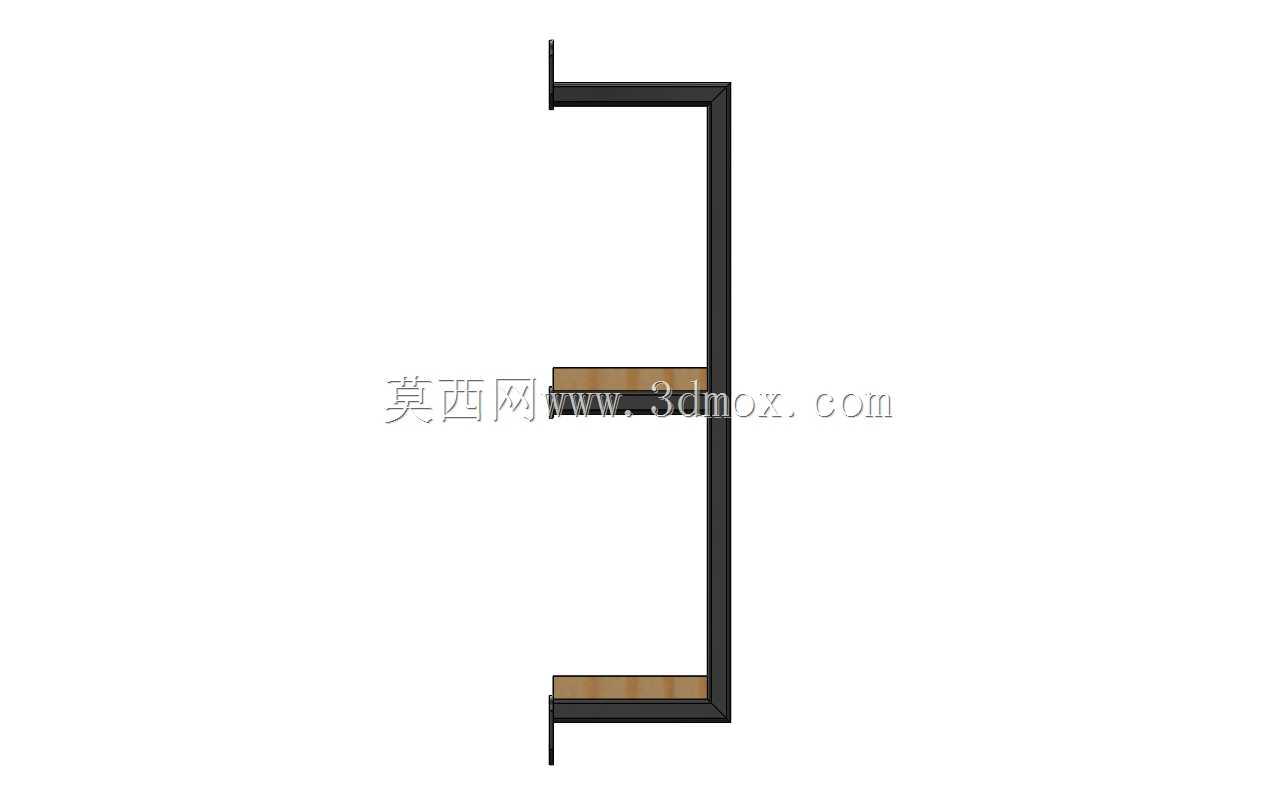

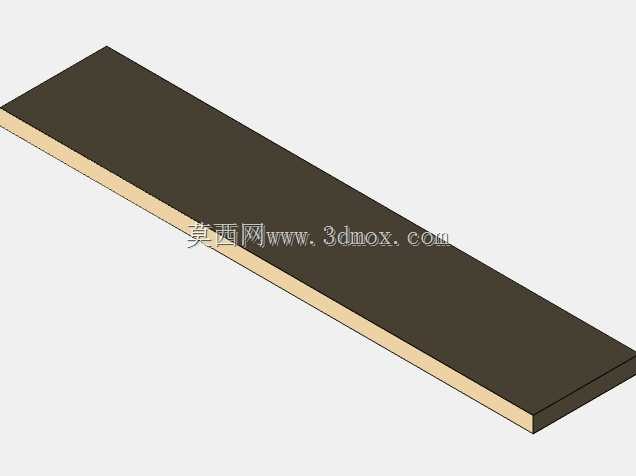

置物层板采用仿木纹的平整板材设计，两层置物板沿竖向支撑构件平行布置，层间距经过合理核算，既可以放置高度稍高的盒装工具、耗材容器，也不会因为层间距过大造成竖向空间的浪费，层板边缘做轻微的倒角处理，没有尖锐棱角，降低取放物品时的磕碰风险。从安装边界来看，整体外伸尺寸控制在合理范围，挂载后不会过度突出墙面，避免人员通行时发生剐蹭，竖向支撑的长度匹配两层置物板的安装高度，底部不接触地面，完全依托墙面挂点承载重量，因此对安装墙面的强度有一定要求，需安装在实体砖墙或者混凝土墙面，若为轻质隔墙则需要提前做背板加固处理，避免挂载后出现脱落风险。

在承载性能设计上，通过结构仿真验证了各部位的受力状态，竖向支撑构件的截面选型能够满足单层额定载重下的挠度要求，满载状态下支撑构件的弯曲变形量控制在允许范围内，不会出现层板倾斜、支撑变形的问题，焊接位置的焊缝强度经过受力校核，能够承受层板满载时的剪切力与拉力，避免长期使用后出现焊缝开裂的情况。日常使用过程中，可根据存放物品的使用频率调整放置位置，常用物品放置在下层便于随手取放，不常用的物品放置在上层，充分利用竖向墙面空间，相较于落地式货架，这款壁挂式焊接货架的空间利用率更高，尤其适合通道狭窄、地面空间紧张的区域使用，安装完成后无需额外做地面固定，不会破坏地面地坪，也不会占用地面的清洁作业空间，日常维护仅需擦拭层板表面灰尘即可，表面喷塑层耐油污、耐轻微剐蹭，能够适应车间内多尘、少量油污的使用环境。
