紧凑型U型荧光节能灯泡结构设计

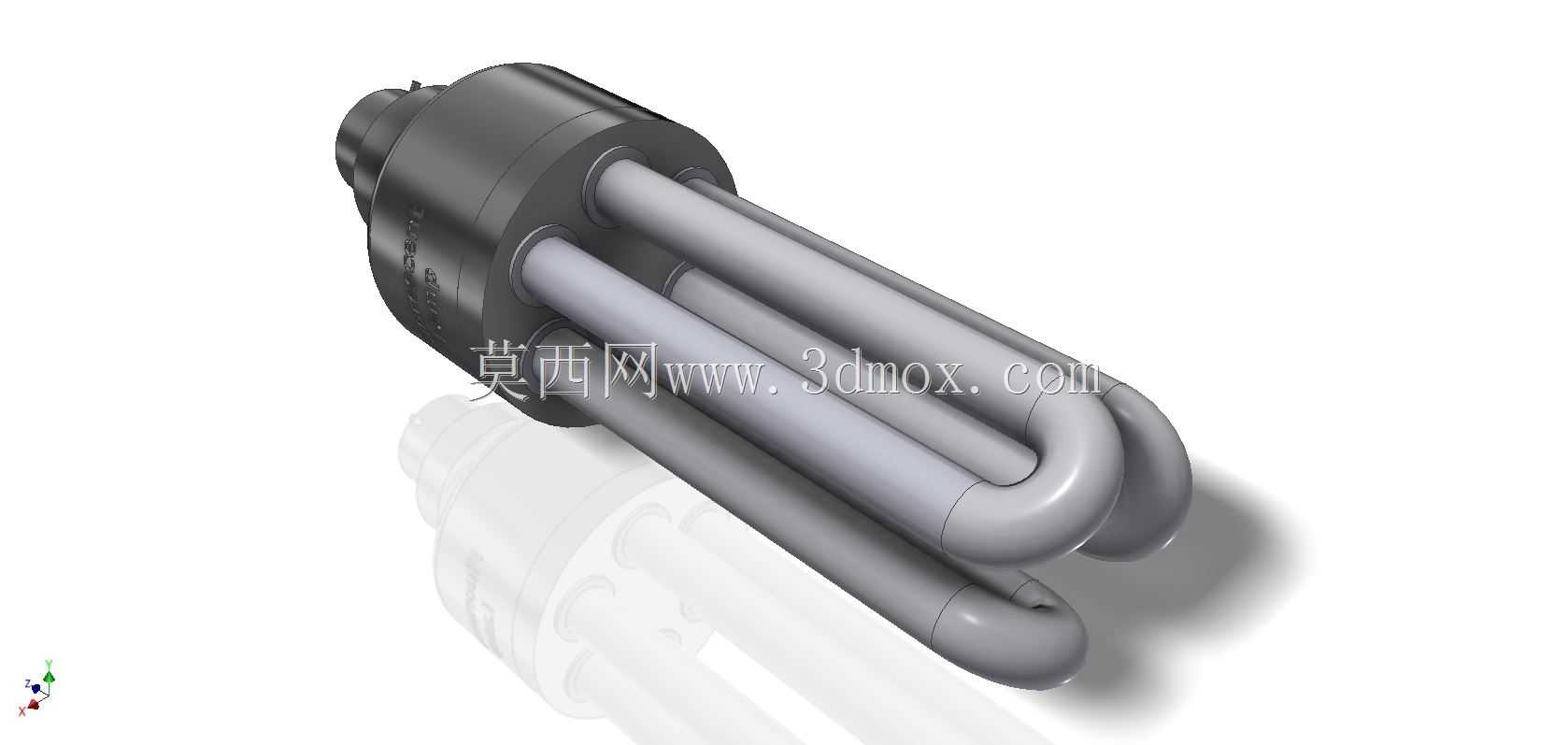

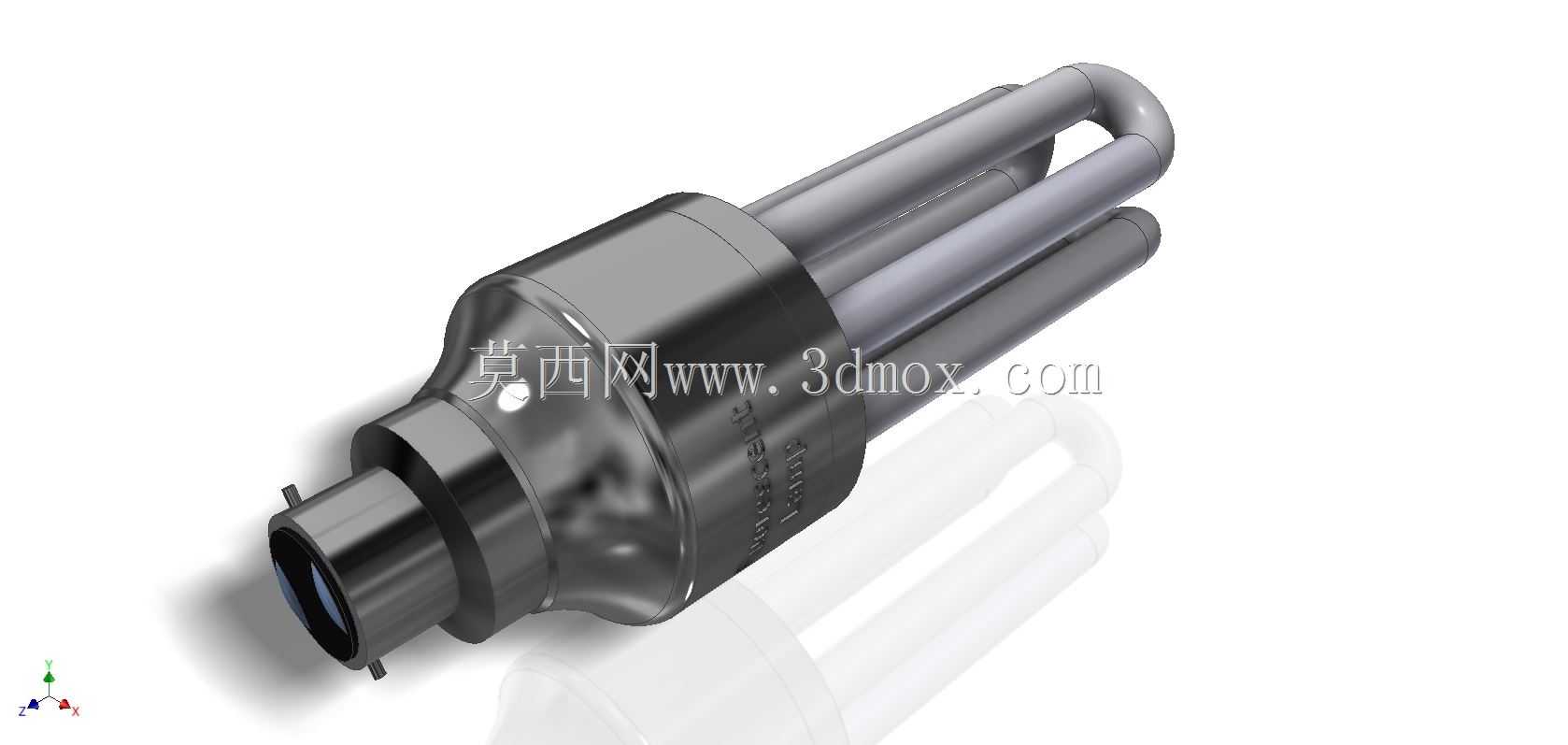

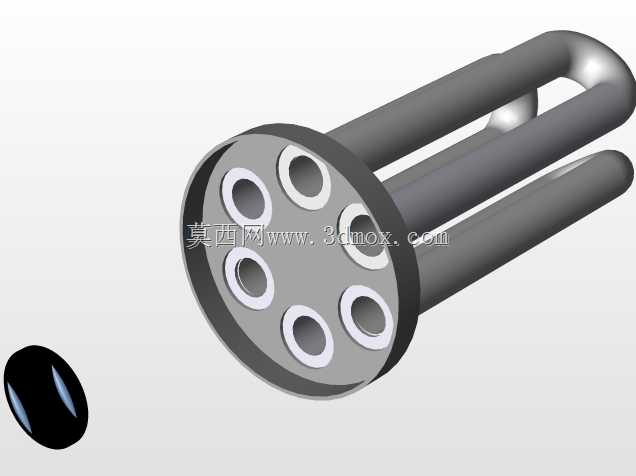

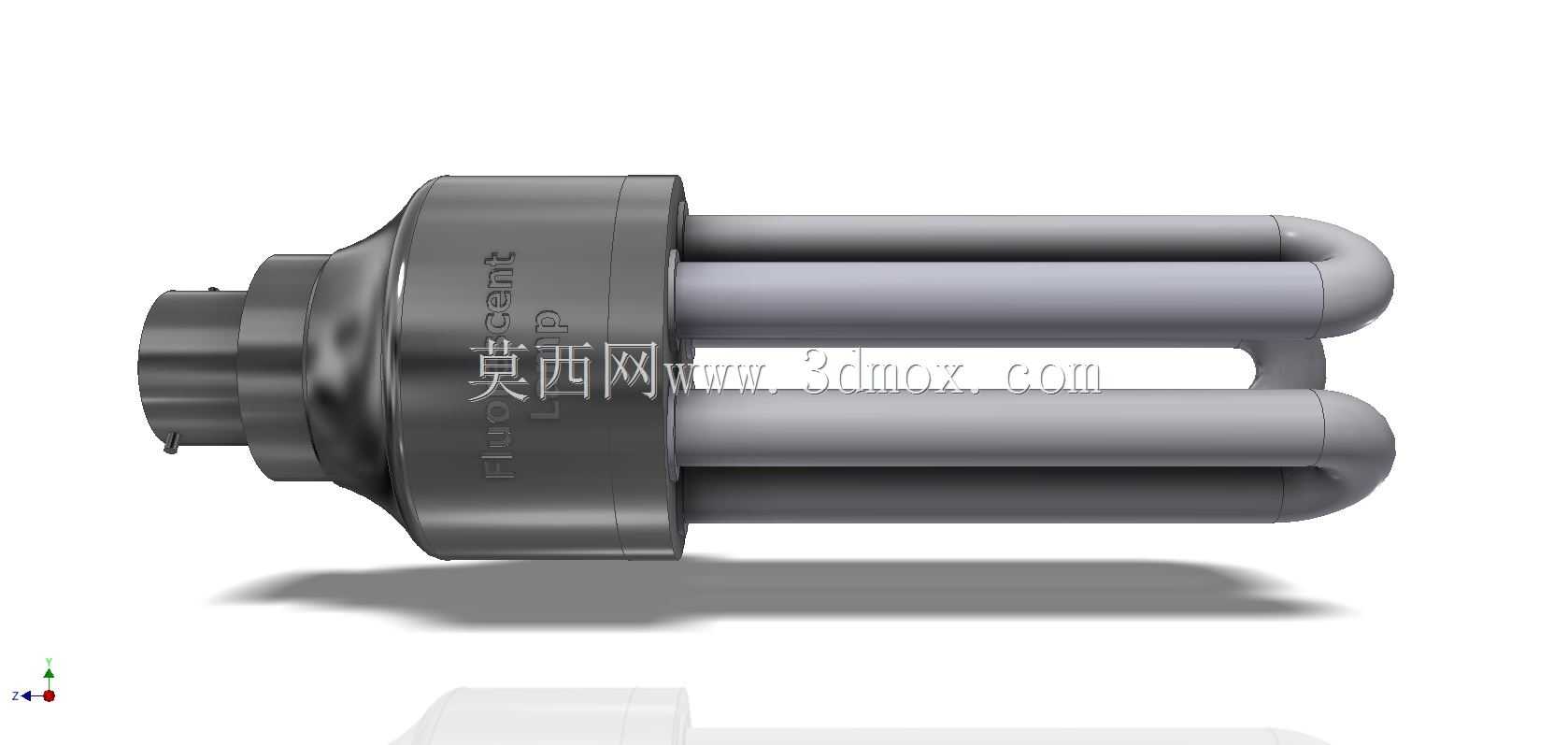

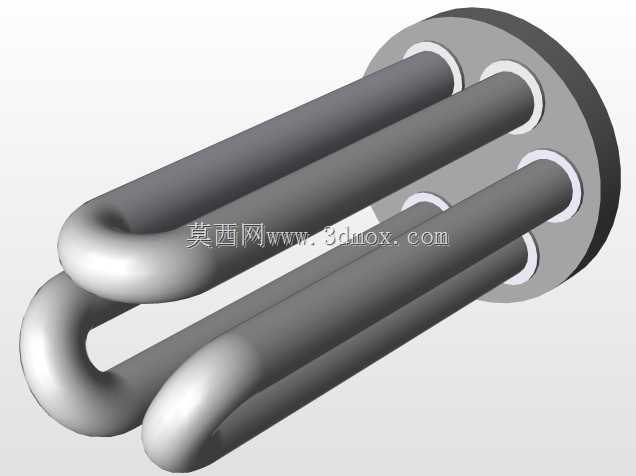

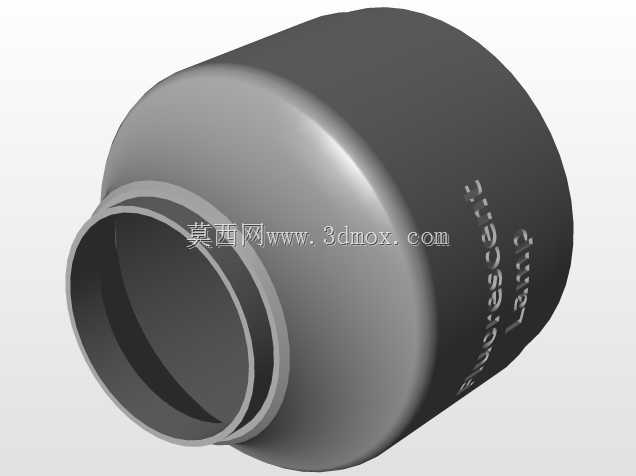

日常民用与商用照明场景里，紧凑型荧光灯泡是替代传统白炽灯的主流过渡型光源，这类产品的结构设计直接决定装配适配性、发光效率与使用寿命。这款U型排布的荧光灯管结构，首先要匹配通用螺口灯座的安装边界，灯头部分采用标准E27规格的金属接触结构，外径尺寸控制在27mm，插入灯座后的旋合行程预留7mm，保证与市面绝大多数民用、商用螺口灯座的适配性，不会出现安装卡滞、接触不良的问题。灯管部分采用多管U型弯折排布，在有限的外形空间内拉长荧光粉涂覆的放电管长度，相比同功率直管荧光灯大幅缩小整体体积，整体最大外径不超过55mm，含灯头总长度控制在130mm以内，能够适配绝大多数吸顶灯、台灯、壁灯的内部安装空腔，不会出现灯罩无法闭合、外露突兀的问题。设计过程中首先要平衡灯管排布的间距，相邻U型管之间预留2mm的散热间隙，避免灯管工作时热量聚集导致管壁温度过高，加速荧光粉老化衰减；灯头内部的镇流器安装腔预留足够的走线与元器件排布空间，腔体内壁设置定位筋条，固定镇流器电路板的同时，隔绝灯管热量向电子元器件传导，降低元器件长期高温工作的失效概率。灯管与灯头的连接部位采用耐高温的阻燃塑料基座，基座上设置与灯管外径匹配的定位卡槽，灯管插入后通过耐高温密封胶固定，既保证连接强度，也能避免灰尘、飞虫进入灯头内部引发电路故障。从实际使用场景看，这类紧凑型荧光灯适配家庭卧室、客厅、走廊的固定照明，也可用于办公场所的格栅灯、筒灯替换光源，相比传统白炽灯发光效率提升4倍以上，使用寿命延长5-6倍。建模过程中需要重点还原灯管弯折处的圆弧过渡，避免直角弯折导致的管内荧光粉涂层不均、放电不畅问题；灯头的金属接触片要做弹片结构的细节还原，保证安装时的接触压力符合安规要求，基座表面的防滑纹路也要按照实际开模的拔模角度设计，方便生产时的脱模与用户安装时的拧转施力。整体结构没有冗余设计，所有尺寸边界都围绕通用替换场景做适配，不需要改动原有灯具结构就能直接替换安装，兼顾了生产装配的工艺性与终端使用的便利性。
