仓储物流用实木结构承载托盘设计

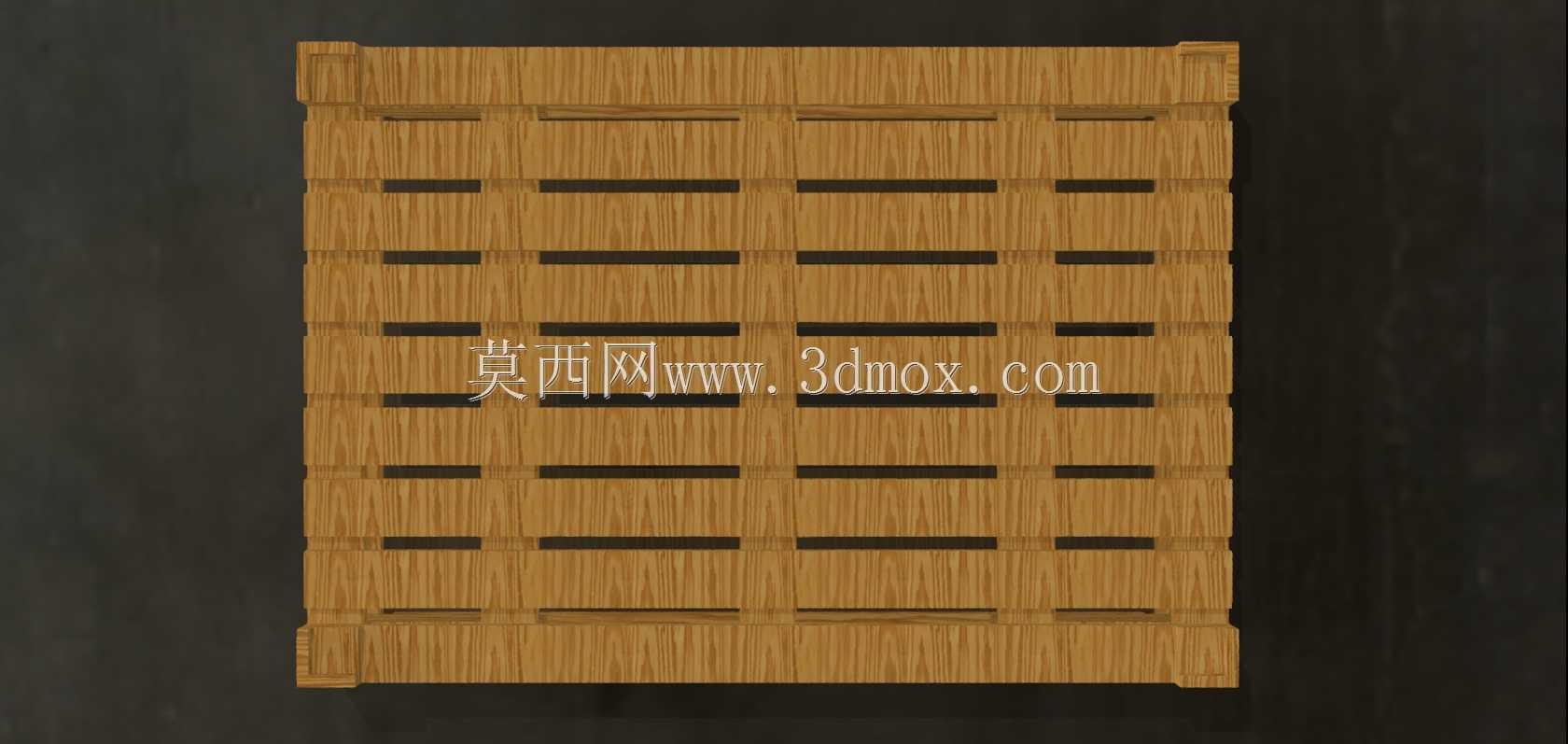

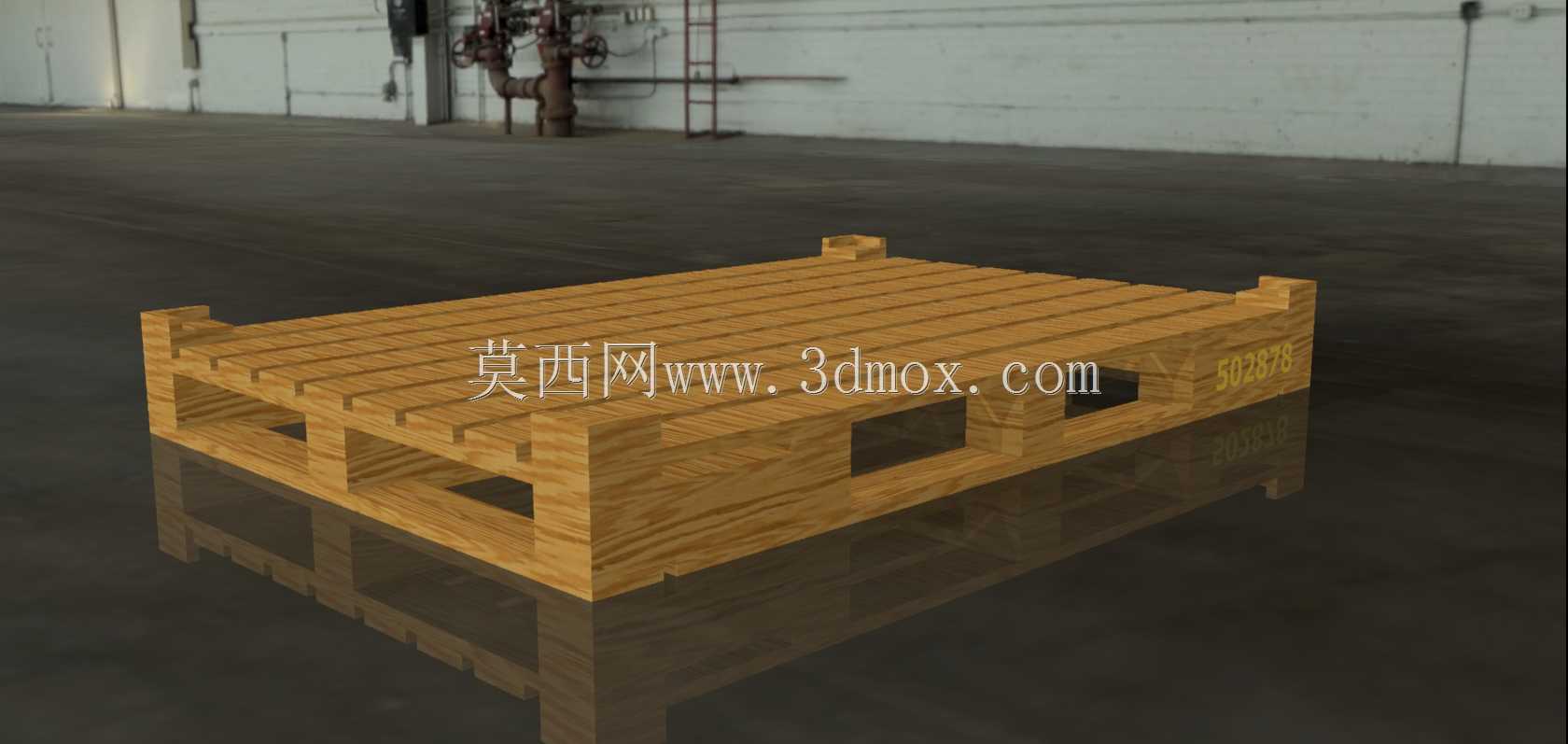

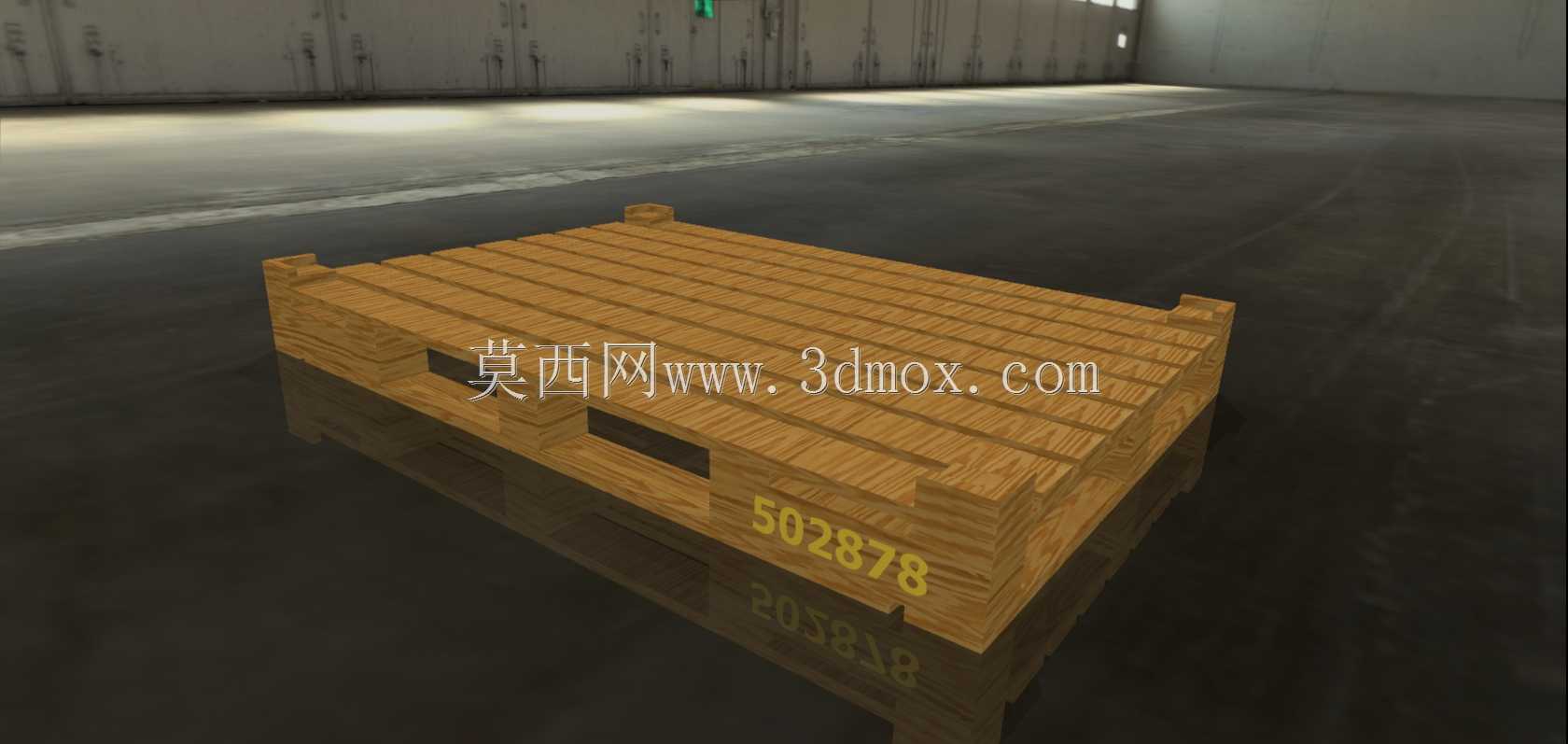

　　做仓储物流配套结构设计快十二年，经手的载具类三维模型没有一百也有八十，这次做的实木托盘结构，是针对常规平库周转、叉车装卸场景做的优化版本，先从实际使用场景倒推的设计逻辑，没有先套标准件尺寸。首先要明确，这类托盘最核心的使用边界是配合1.5吨额定载荷的内燃平衡重式叉车、手动液压托盘车使用，覆盖生产车间线边暂存、平库高位货架堆垛、跨厂区短驳周转、干线运输装车堆码这几个核心场景，所以设计的时候没有一味追求轻量化，而是先把载荷传递路径捋顺。整个托盘的铺板采用顺向排布的实木条结构，铺板之间预留均匀的排水、散尘间隙，这个间隙尺寸是反复核对过的——留窄了，户外周转时积留的雨水、车间散落的金属碎屑没法及时漏出，会在板面残留造成货物受潮或者板面腐蚀；

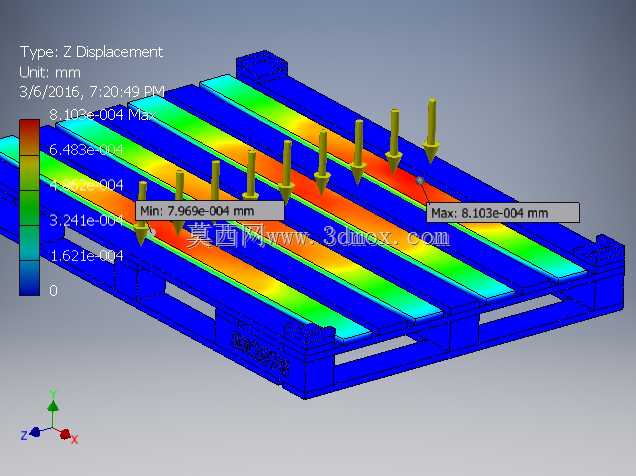

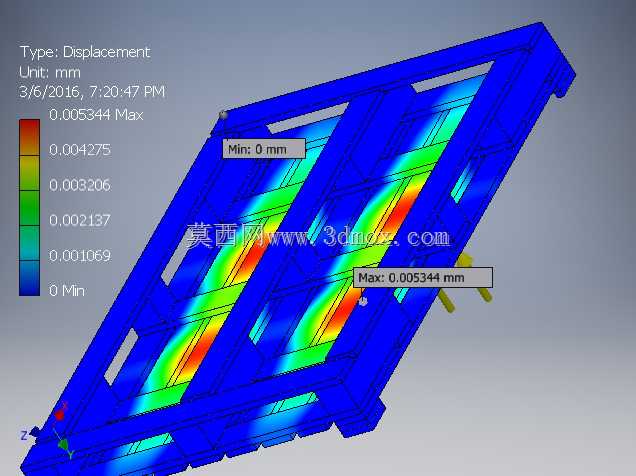

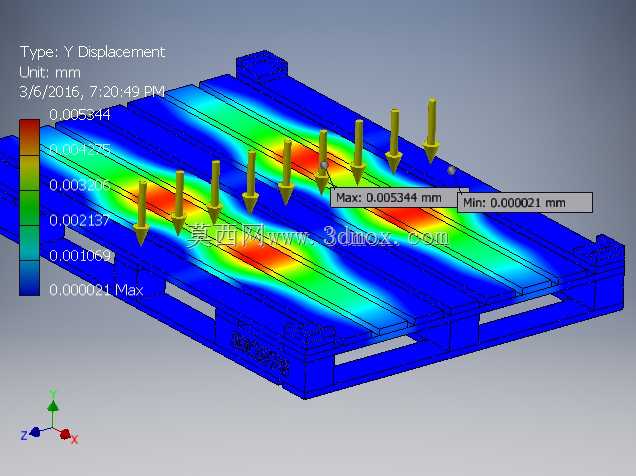

　　留宽了，小件周转时比如包装箱的打包带、零散的小零件容易卡进缝隙，甚至会造成小包装货物倾斜滑落，最终定的间隙值刚好能让常规直径的碎屑、积水顺利落下，又不会卡入常规周转箱的底部凸起。铺板下方的支撑墩采用错位排布的方式，没有做通长的整根垫梁，一方面是节省实木原材料，另一方面是给叉车货叉留出足够的插入空间，不管是双向进叉还是四向进叉的操作余量都留足了，货叉插入的高度边界刚好匹配市面上绝大多数手动液压车、电动叉车的最低货叉高度，不会出现货叉抬到最高还卡托盘底梁的情况。做静应力分析的时候，特意把载荷工况拆成了三种：第一种是均匀堆载，也就是整托货物重量均匀分布在整个铺板面上，模拟常规纸箱堆垛的场景，这时候要保证每一块铺板的扰度值在许用范围内，

　　不会出现长期堆载造成的铺板下弯变形；第二种是偏载工况，也就是货物重心偏移到托盘一侧1/3的位置，模拟装卸时货物摆放不齐的极端情况，这时候重点校核支撑墩的压溃强度，避免局部应力集中造成墩木开裂；第三种是叉车举升后的瞬时冲击载荷，模拟叉车过车间减速带、路面坑洼时的动载冲击，这时候要保证铺板和支撑墩的连接位置不会出现脱开、劈裂。外形尺寸上是按照标准物流模数做的适配，刚好能匹配标准集装箱的内部宽度，并排摆放的时候不会留多余间隙，也不会因为尺寸超宽放不进去；托盘的整体高度控制在常规人工辅助搬运的舒适区间，就算偶尔需要人工撬动调整位置，也不需要过度弯腰发力。板面的防滑处理没有做额外的凸起防滑条，而是利用实木条本身的粗糙纹理，

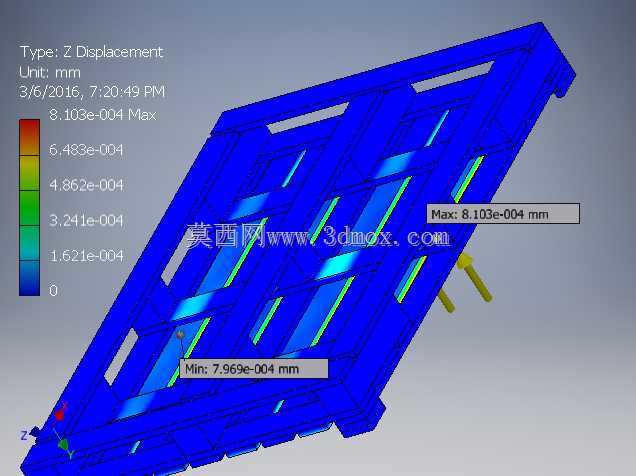

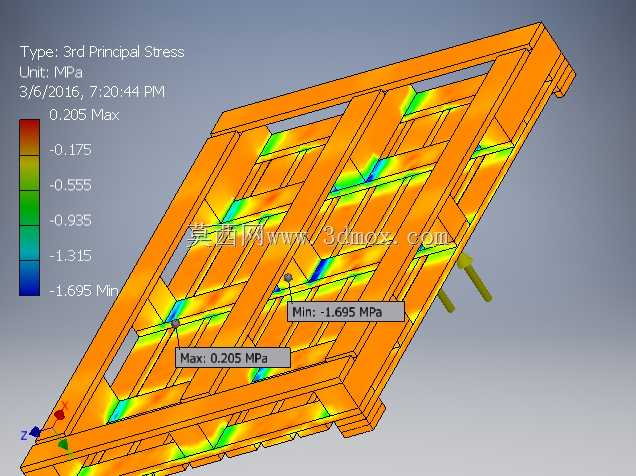

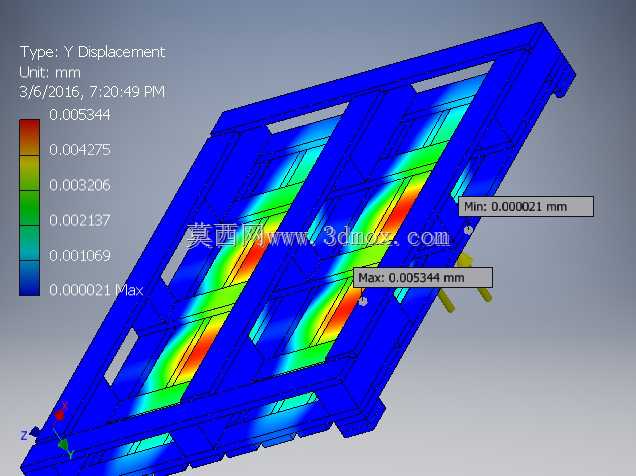

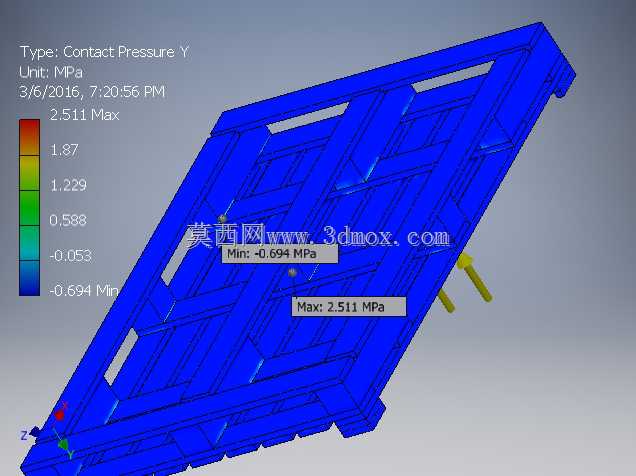

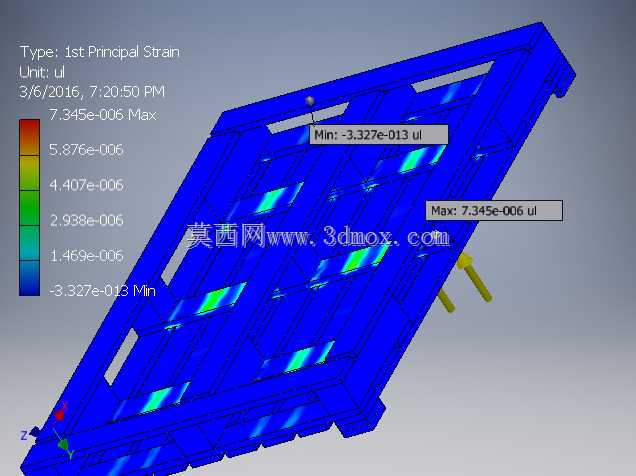

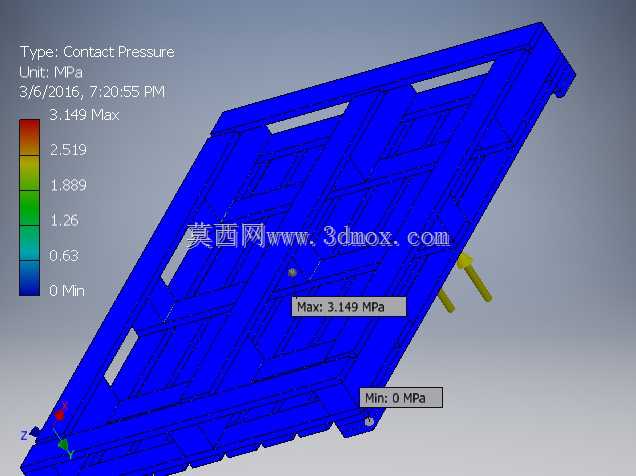

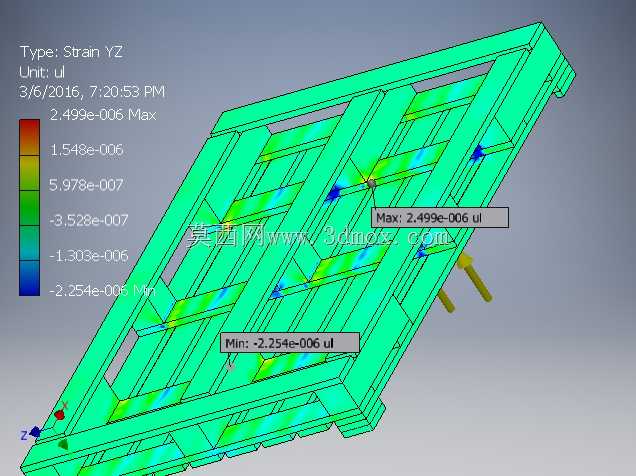

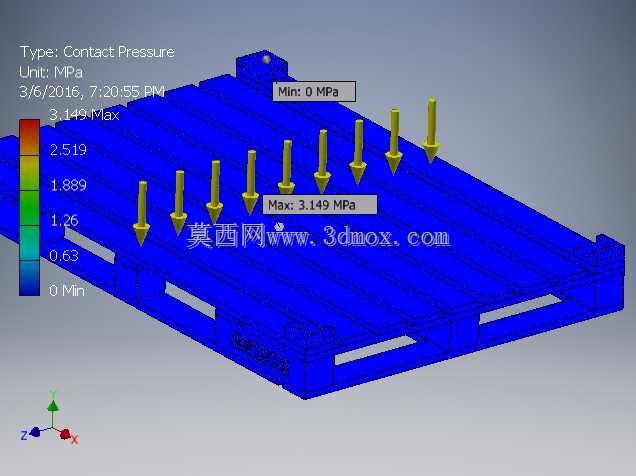

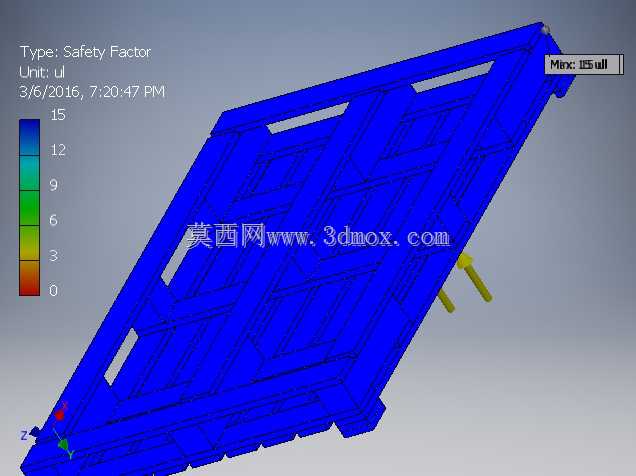

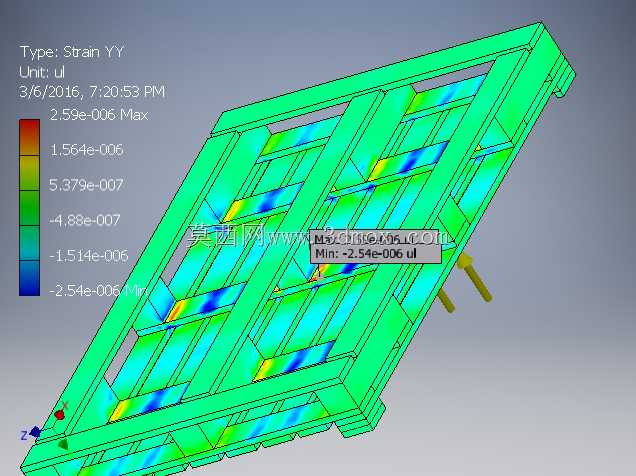

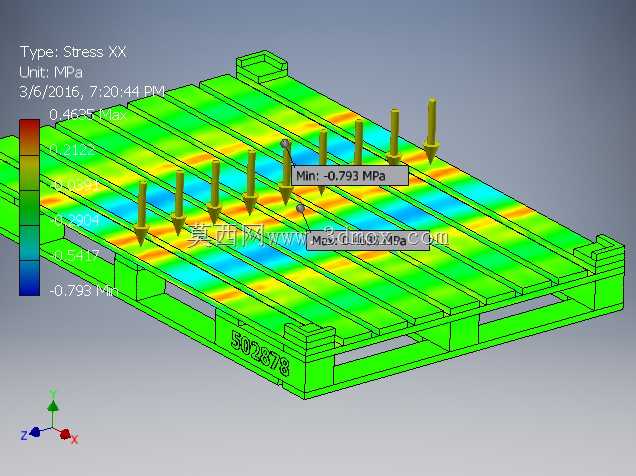

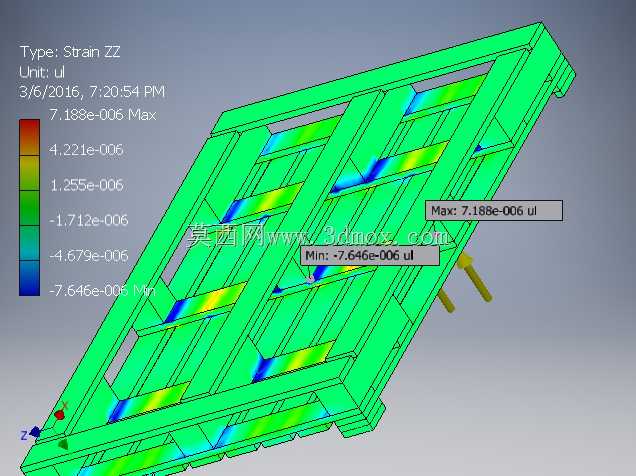

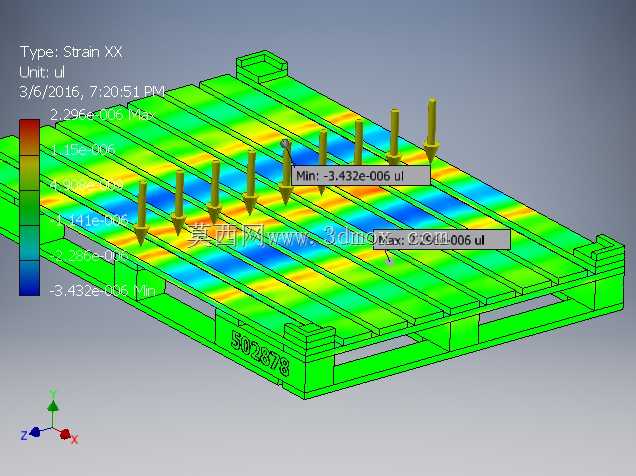

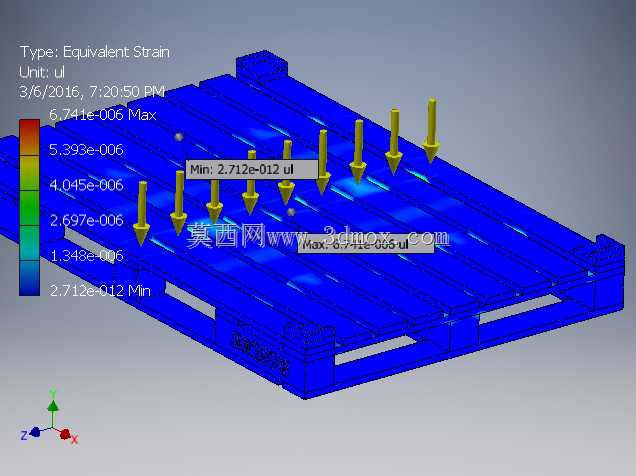

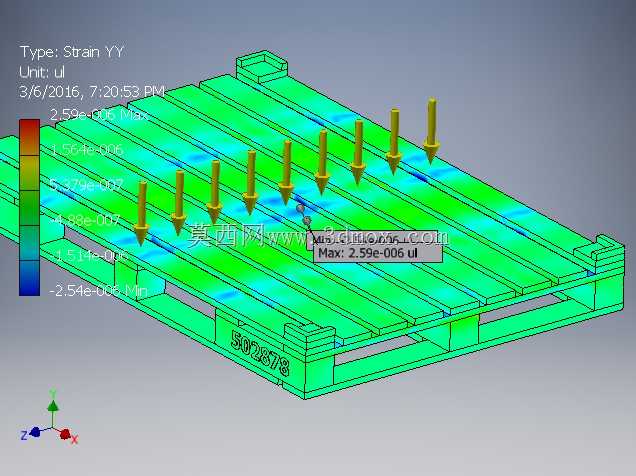

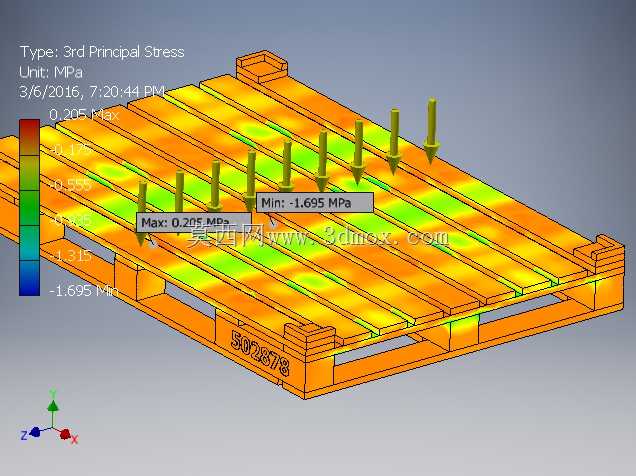

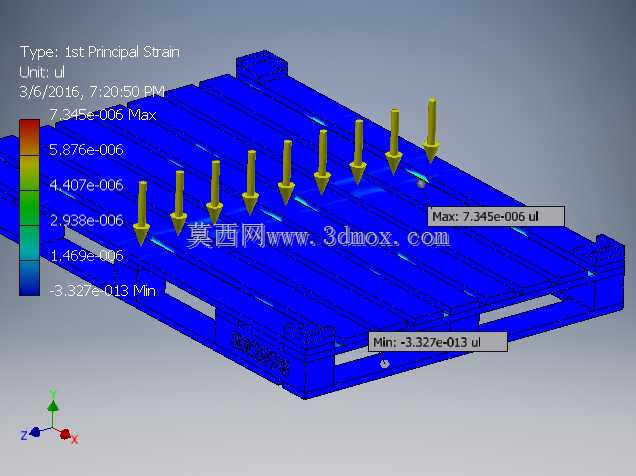

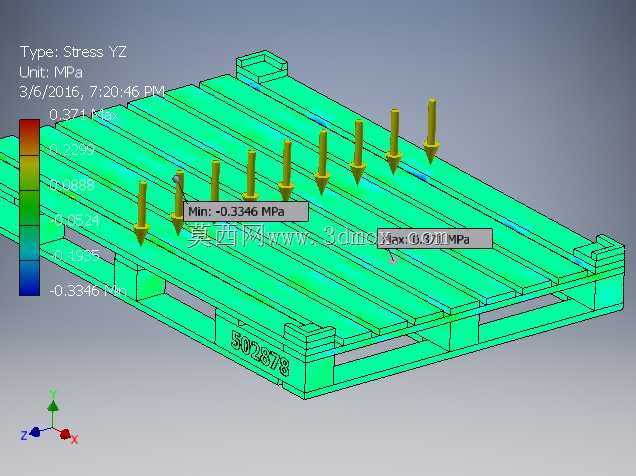

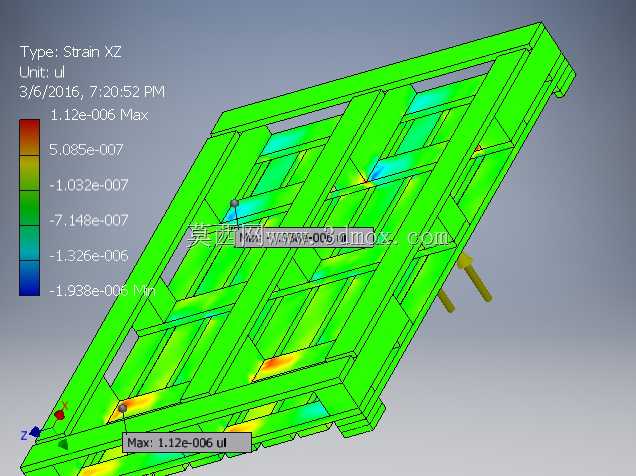

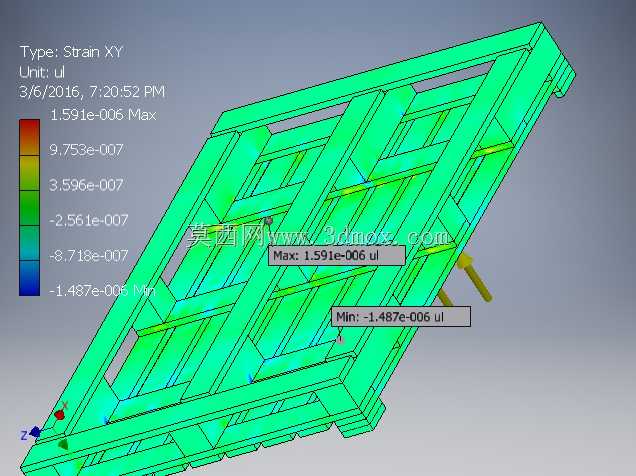

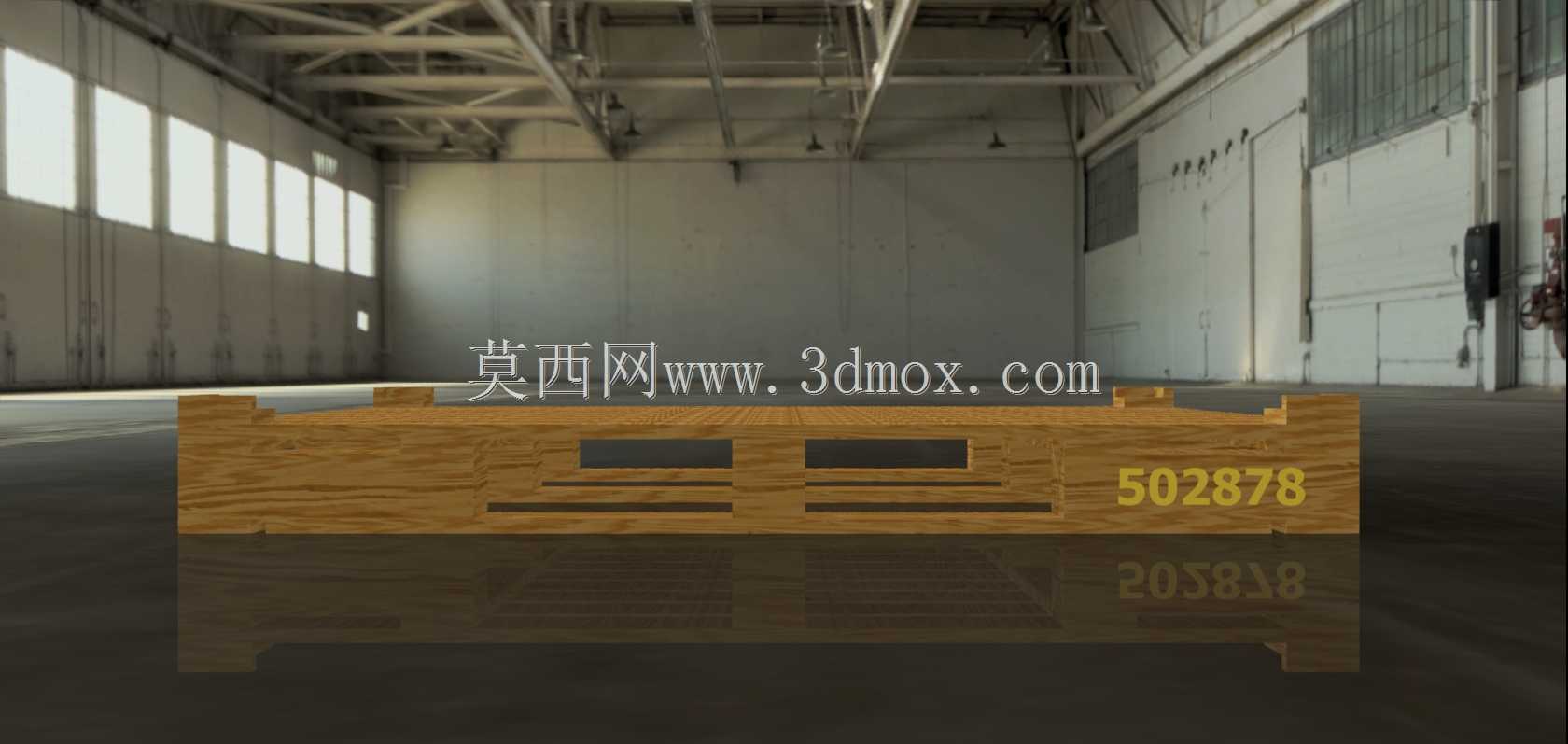

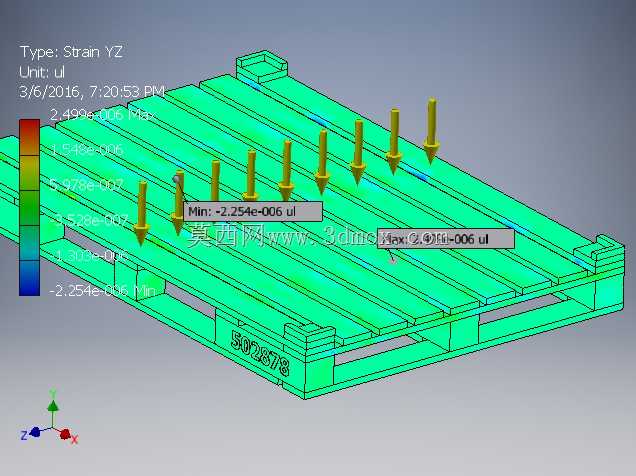

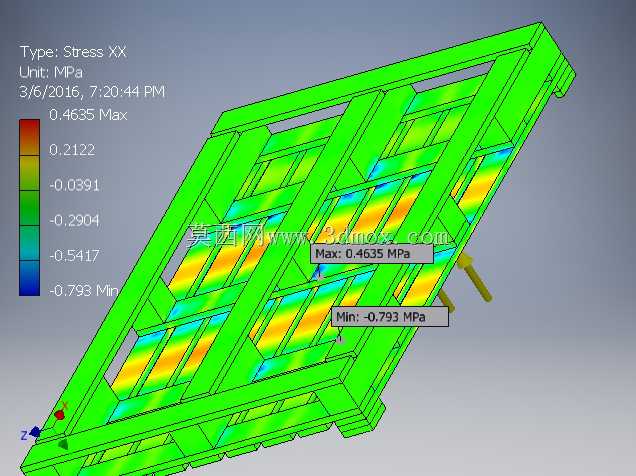

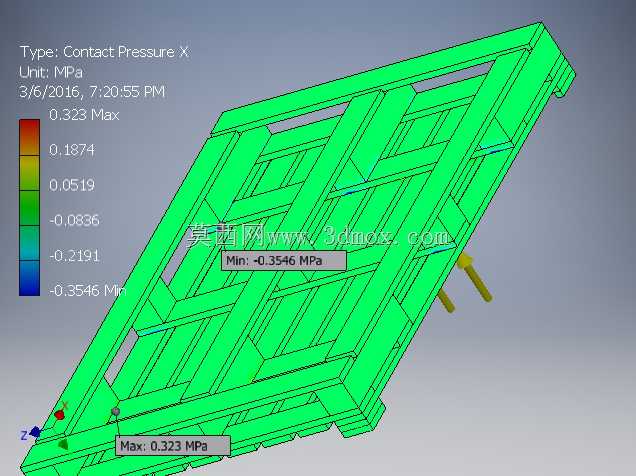

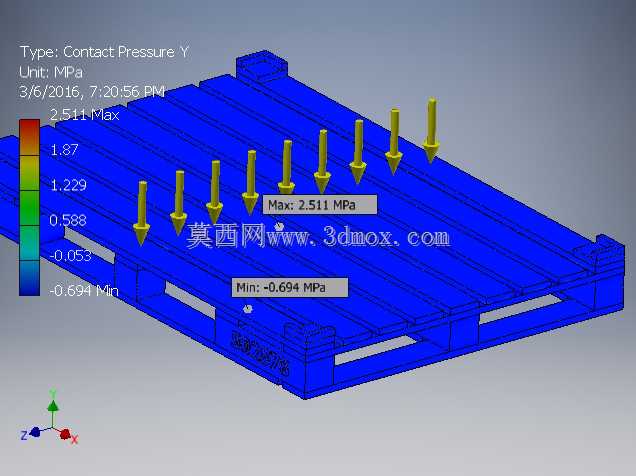

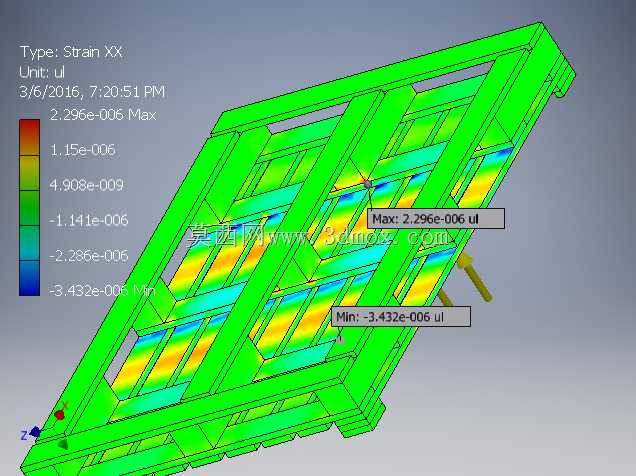

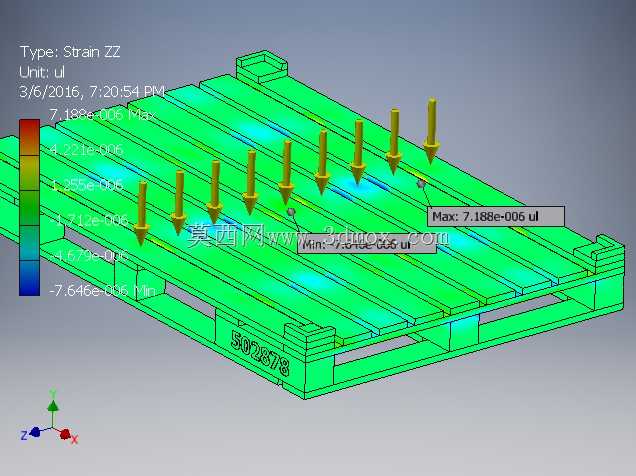

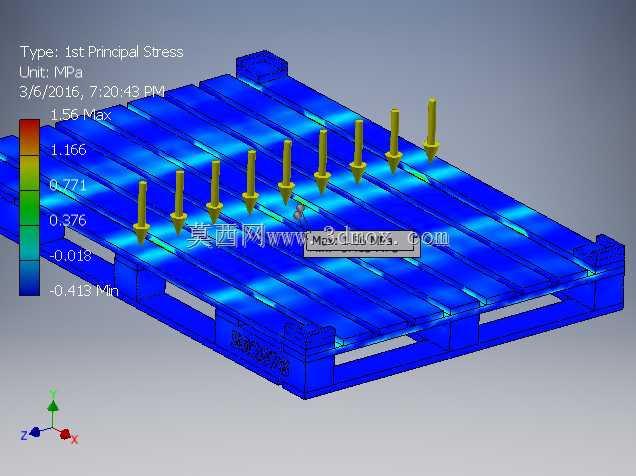

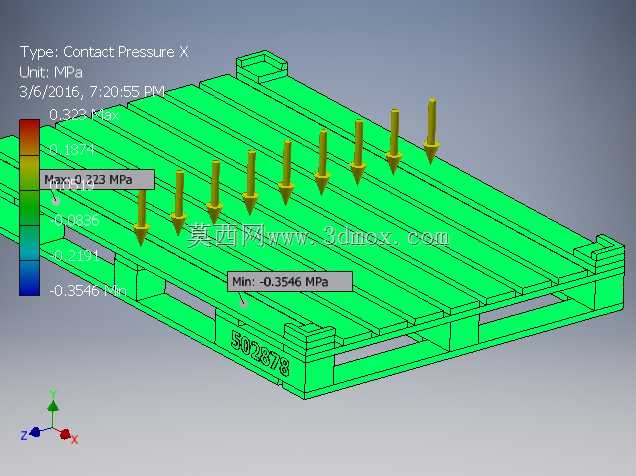

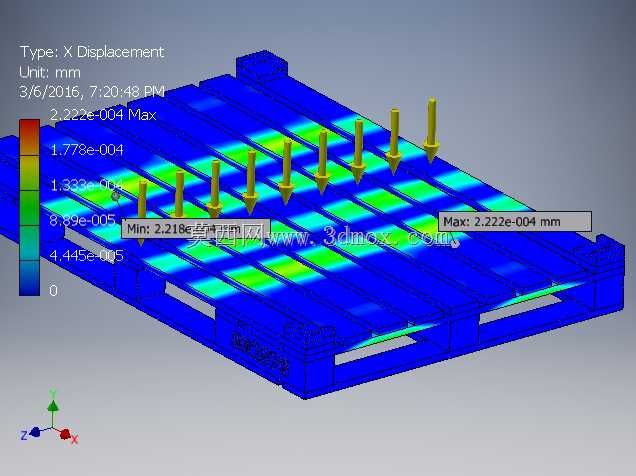

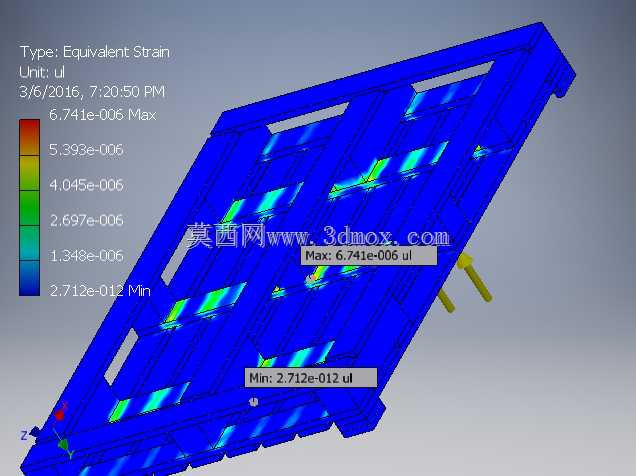

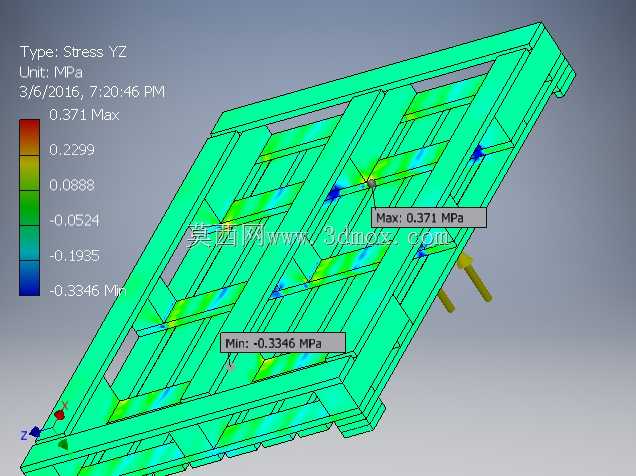

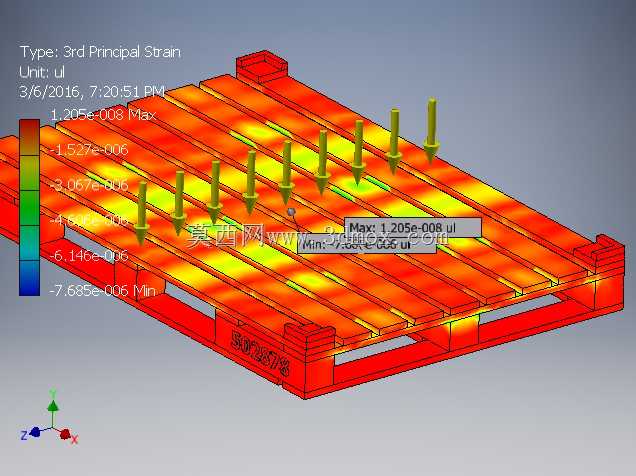

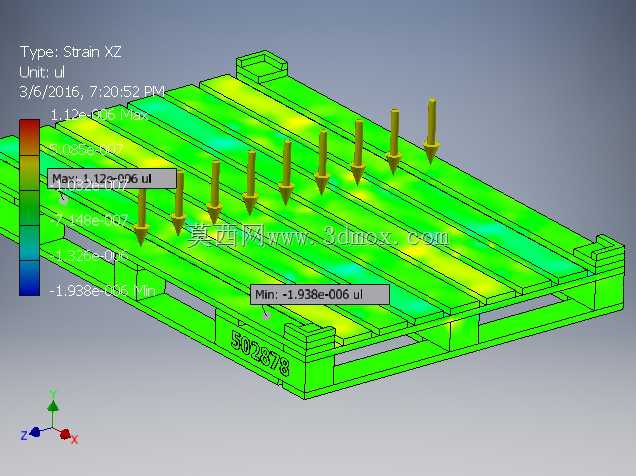

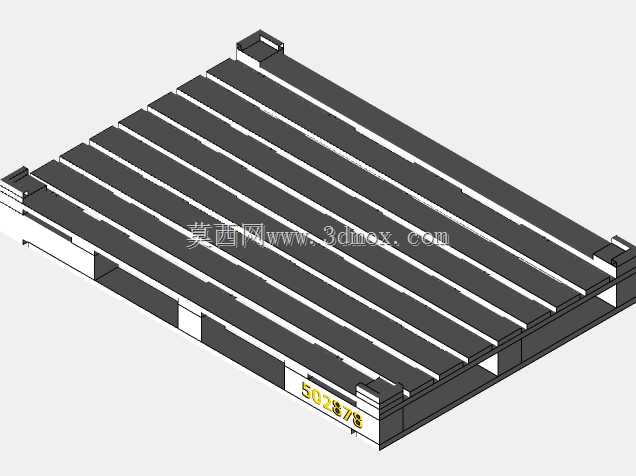

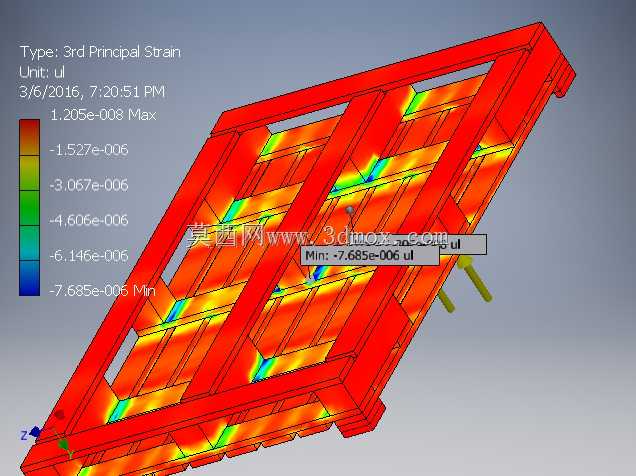

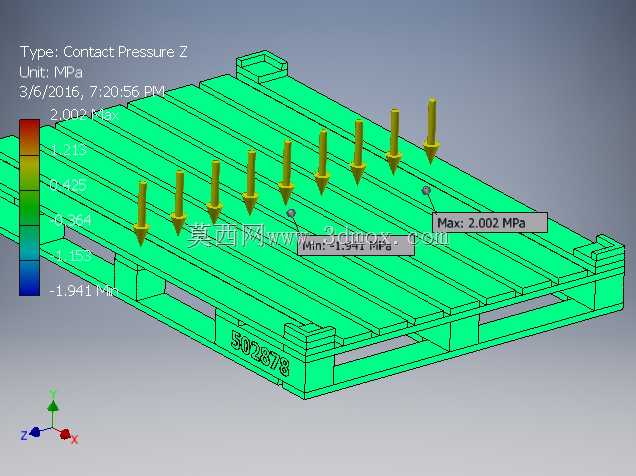

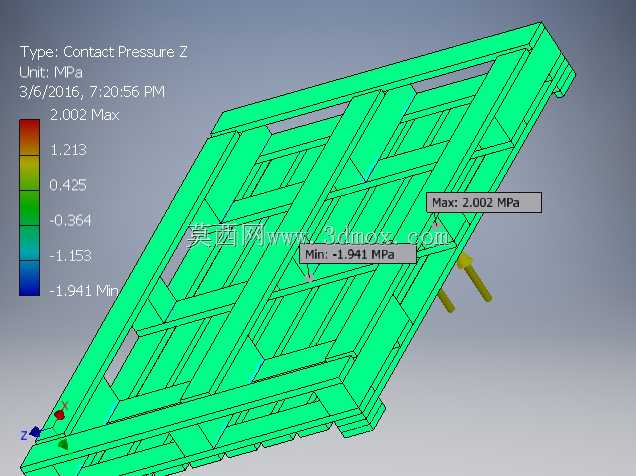

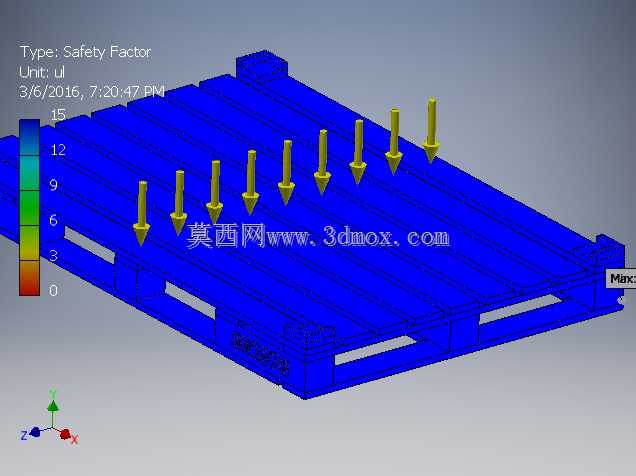

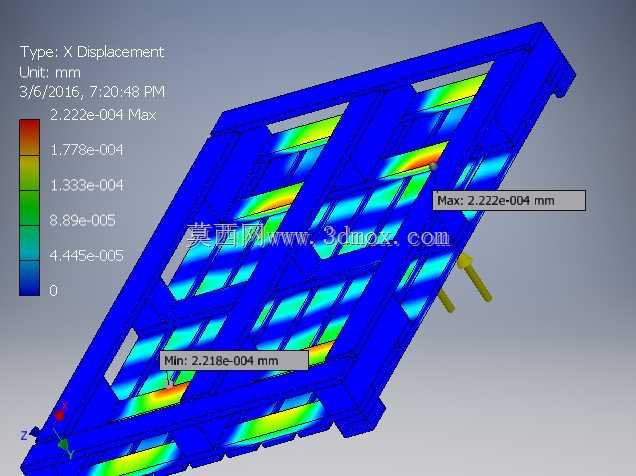

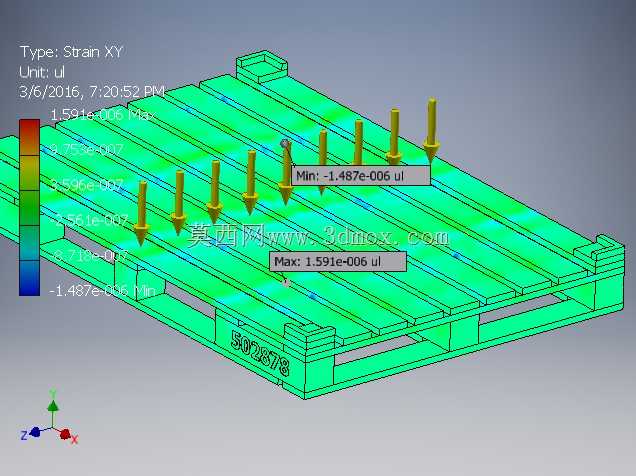

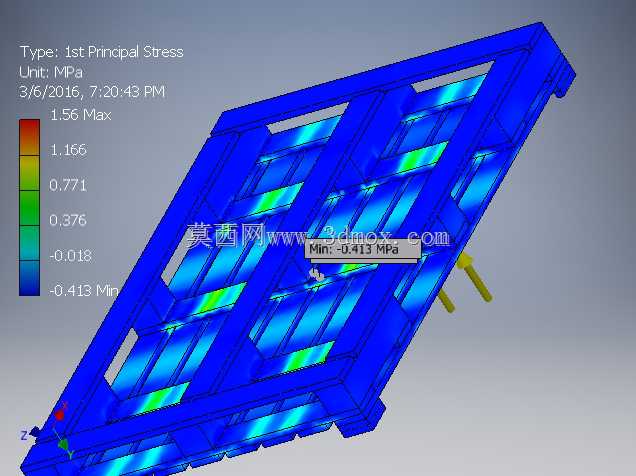

　　加上铺板边缘做的小尺寸倒角，既避免了锋利边缘划伤作业人员、刮破货物包装，又能保证货物堆上去之后不会在水平滑移力作用下错位。支撑墩的位置排布还考虑了货架存放的需求，当托盘放在横梁式货架上的时候，支撑墩刚好落在货架横梁的承载面上，不会出现铺板悬空的情况，就算长期存放重载货物，也不会出现托盘变形卡货架的问题。设计的时候还特意规避了实木构件的应力集中点，所有的连接位置都没有做直角开槽，而是留了小的圆弧过渡，避免木材在温湿度变化产生内应力的时候，从开槽位置出现开裂。另外托盘底部的空隙高度也留足了，就算地面有少量积水、杂物，也不会泡到托盘最底部的支撑梁，延长户外周转时的使用寿命。整个建模过程是在Inventor环境里完成的，每一个实木构件都做了单独的零件建模，没有用整体拉伸糊弄，装配的时候完全按照实际木托盘的钉接位置做了配合约束，做线性静应力分析的时候给木材赋予了正确的各向异性材料属性，不是随便给个等向材料参数凑数，分析出来的应力云图能直接指导实际生产时的木料选型，比如铺板用什么等级的实木成材，支撑墩用什么规格的木料，不需要后续再反复调整尺寸。
