钣金结构放大器电气控制箱体

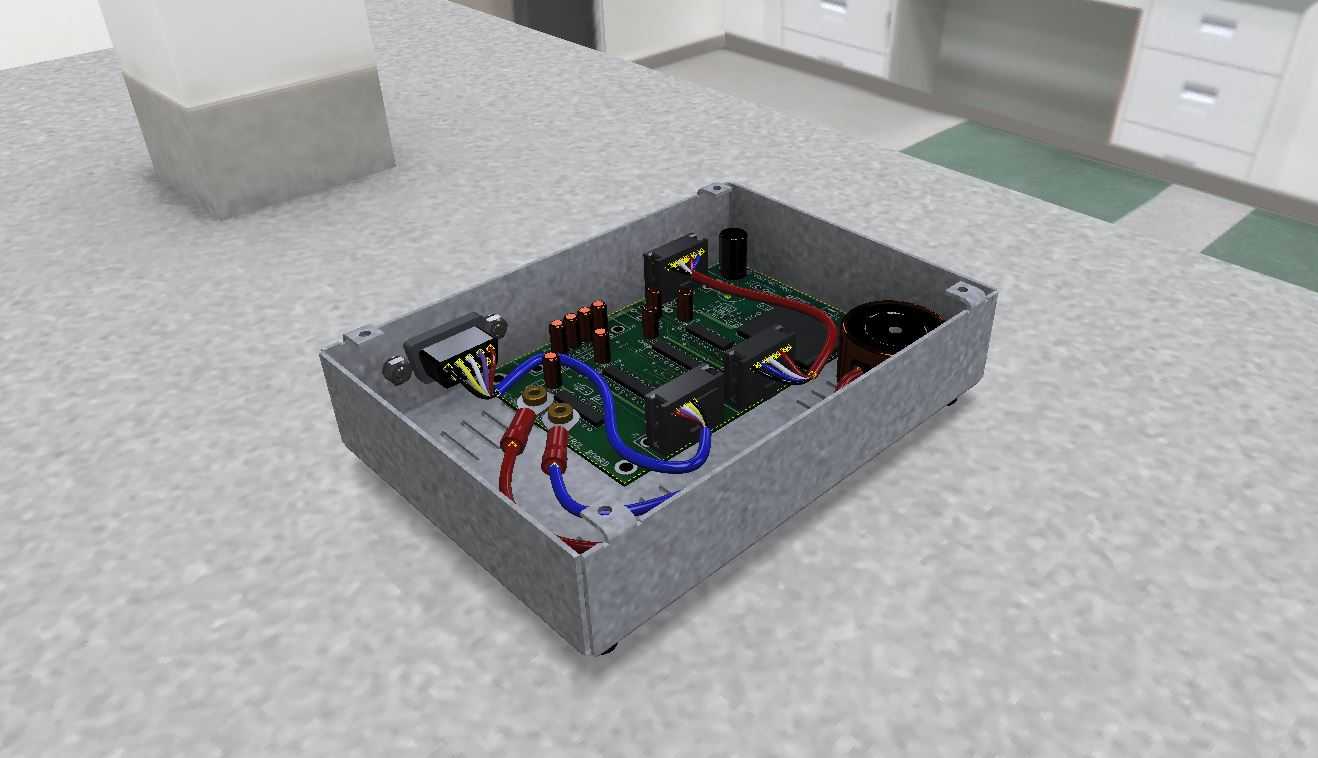

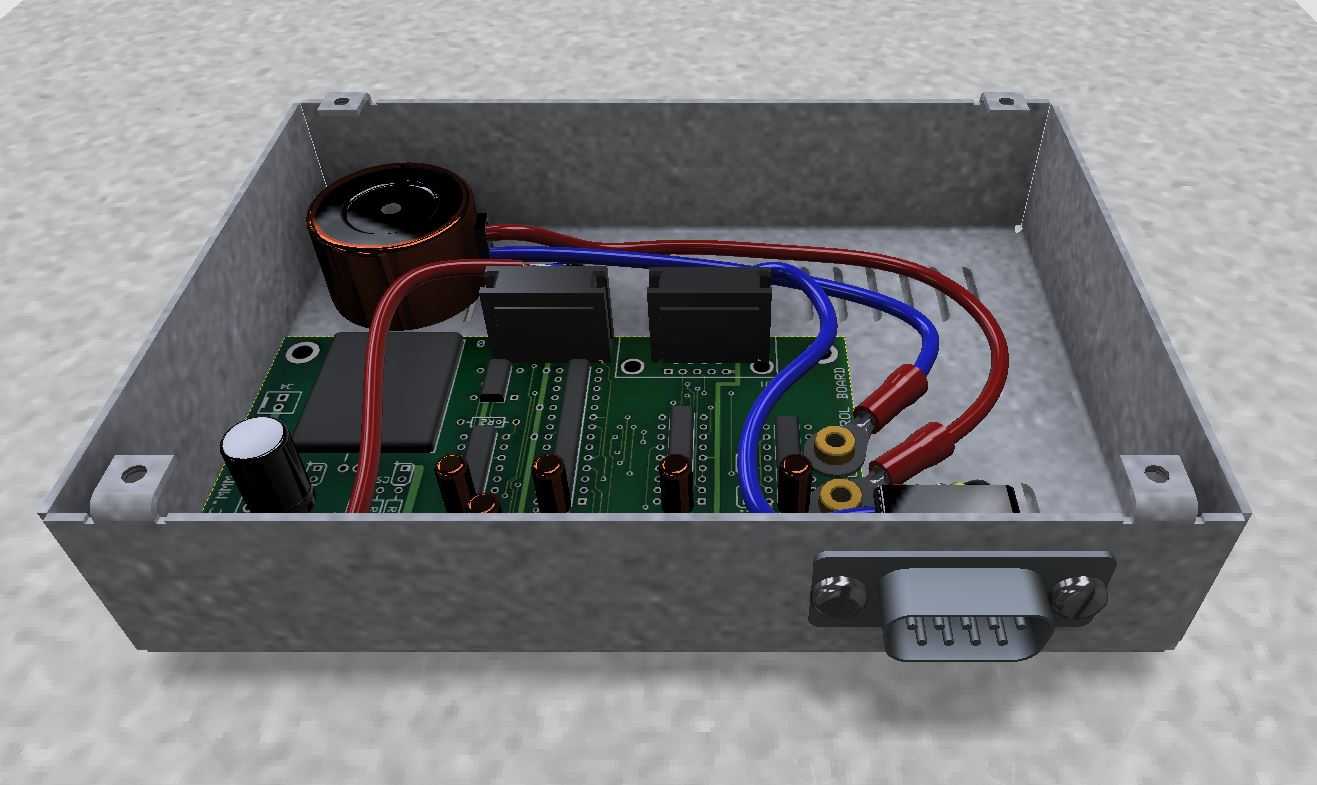

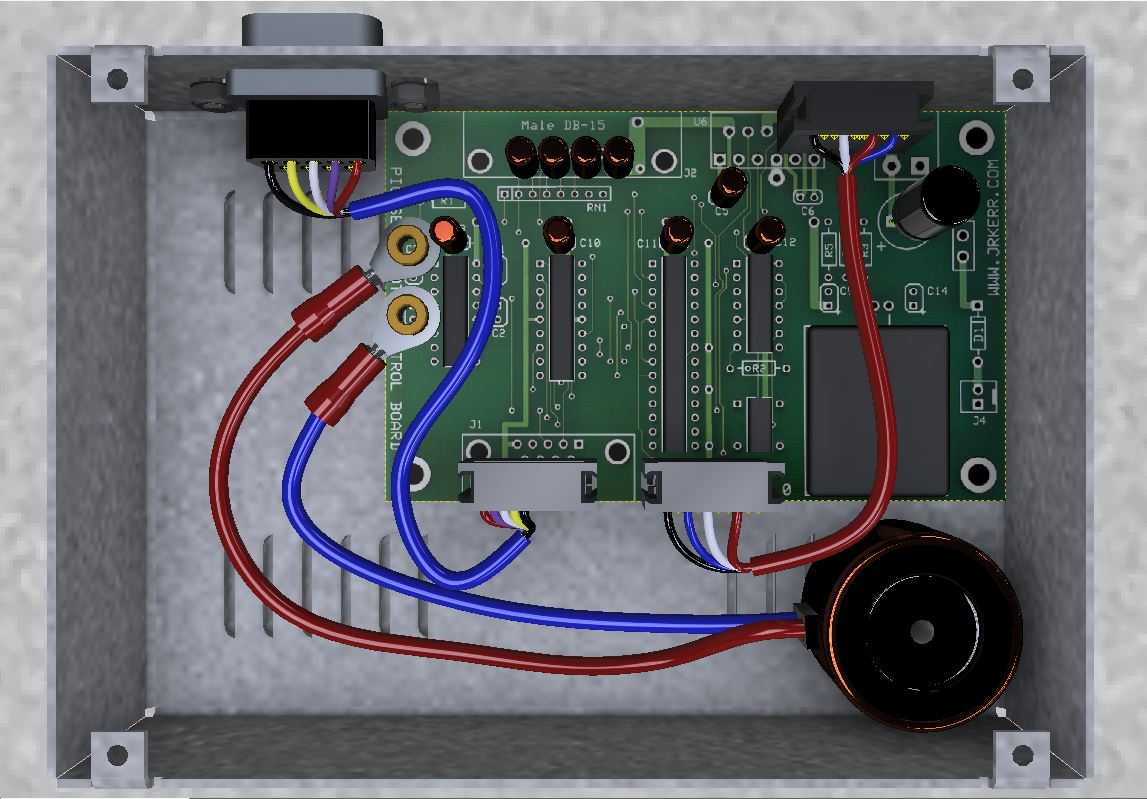

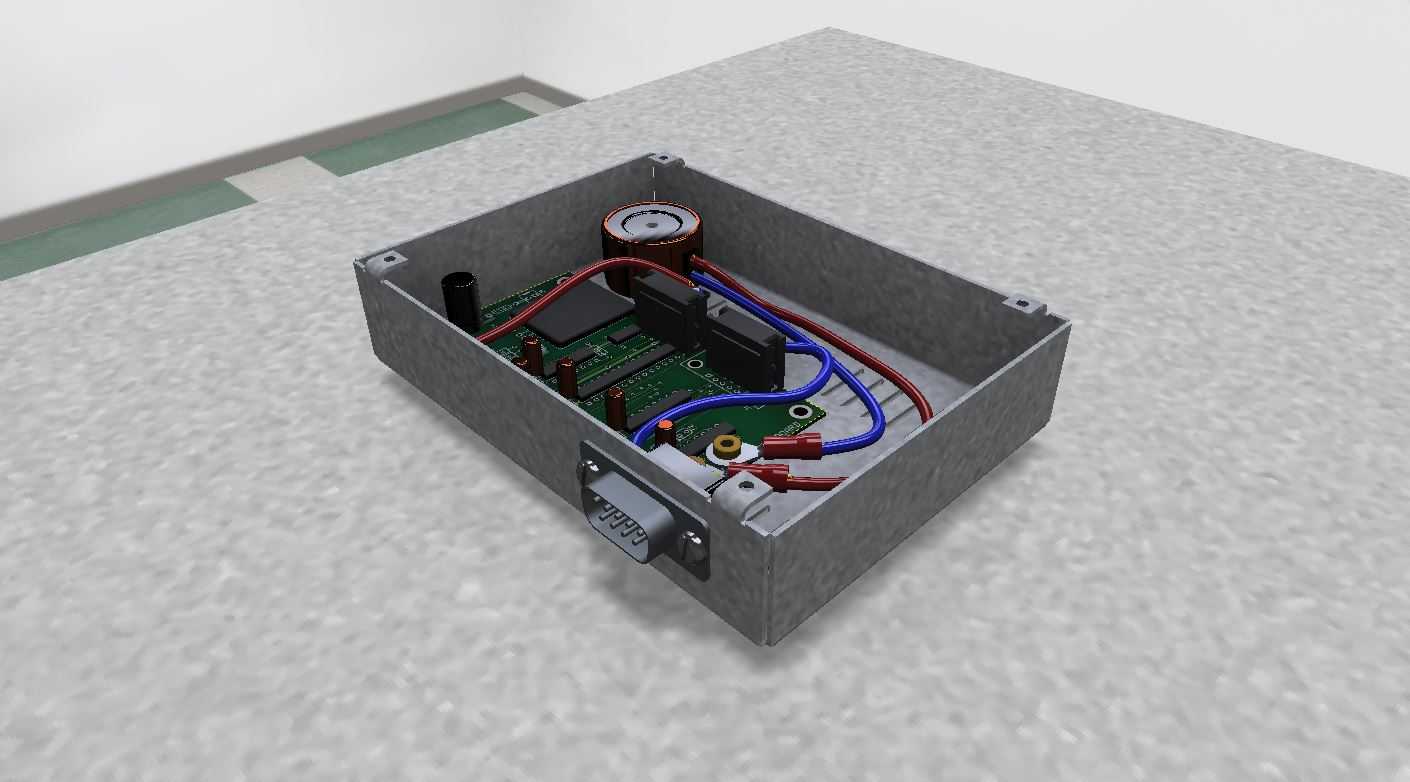

这款放大器电气箱体主要应用于工业信号放大场景的硬件承载，常见于自动化产线的传感信号调理、小型工控设备的信号中继环节，也可适配实验室测试设备的信号放大模块集成，为内部精密电路提供可靠的物理防护与规整的布线空间。箱体采用开放式钣金折弯结构设计，主体为金属板材弯折成型的敞口盒体，侧壁预留标准DB型外接接口安装位，可直接对接外部设备的信号传输线缆，无需额外开孔加工；盒体边角处设置带安装孔的固定耳，可通过螺栓直接固定在设备机架、安装面板上，安装边界贴合常规小型工控模块的排布间距，不会占用过多柜内安装空间。内部集成了信号放大所需的核心电路板、大容量电解电容、继电器模块与接线端子，布线采用红蓝分色的动力与信号线路分离设计，大电流供电路径与弱信号传输路径物理分隔，避免线路间的电磁干扰影响信号放大精度；电容等大尺寸元器件贴靠箱体侧壁布置，既利用金属壳体辅助散热，也预留出电路板核心芯片区域的操作空间，方便后期调试与元器件更换。设计阶段充分考虑钣金加工的工艺特性，所有弯折处均预留合理的折弯半径，避免板材加工时出现开裂变形，箱体内部的安装柱与壳体一体冲压成型，无需额外焊接固定柱，减少加工工序的同时提升结构强度；外接接口采用嵌入式安装结构，接口法兰与箱体侧壁紧密贴合，可阻挡日常环境中的粉尘、溅液侵入箱体内部，适配车间多尘、存在少量溅液的常规工业环境。整体结构紧凑规整，内部元器件排布遵循信号流向依次布置，从外部接口接入的信号可沿最短路径进入放大电路处理后输出，减少信号传输过程中的损耗与干扰，金属壳体本身可形成电磁屏蔽层，降低外部电磁杂波对微弱输入信号的干扰，保障放大器工作的稳定性。
