Autodesk品牌立体标识钣金结构设计

　　做品牌立体展示标识的结构设计时，最先要锚定的是安装场景的边界条件，这类标识常应用在企业前台墙面、展会展台立面、办公区文化墙等位置，不同场景的安装基面承重、观看视距、环境光照条件差异极大，建模阶段就要把这些前置约束纳入考量。这次做Autodesk徽标的立体结构，选用钣金工艺来实现，核心是兼顾造型还原度与加工落地性，毕竟纯实心的立体字重量大，安装时对基面的锚固要求高，长期使用也容易出现变形脱落的隐患，钣金折弯拼接的结构在保证外观质感的同时，能把整体重量控制在合理区间。

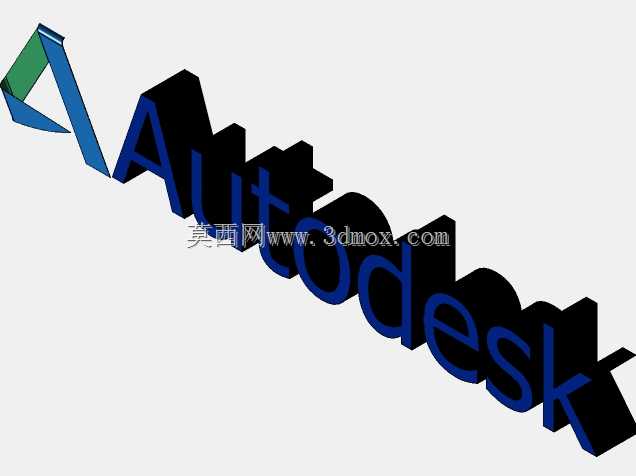

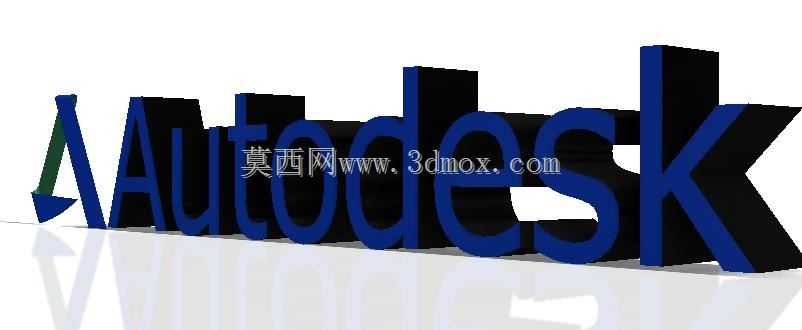

　　从造型还原的角度看，徽标左侧的三角图形与右侧的字母组是视觉核心，三角部分的多面斜切结构是建模的难点，不能直接做等厚拉伸，要根据钣金折弯的工艺特性拆分拆件，每个折边的折弯半径要匹配常用钣金加工的刀具参数，避免出现工艺无法实现的锐角折弯，同时要保证拼接后的接缝处在非主视面，减少后期表面处理的打磨工作量。右侧的字母组每个字符的立体深度要保持一致，字符间的间隙要严格匹配平面logo的比例，不能因为做立体拉伸就出现视觉上的比例失调，尤其是字母A、u、t这类有封闭或半封闭内腔的结构，要提前设计好内部的支撑筋位，避免钣金板材较薄时出现板面凹陷，影响外观平整度。

　　尺寸规划上，这类立体标识没有固定的统一尺寸，建模时采用参数化驱动的方式，把整体高度设为可调整的主参数，所有字符宽度、三角标识尺寸、立体拉伸深度都和主参数做比例关联，方便根据实际安装场景的视距调整整体大小——比如近距离观看的前台场景，整体高度控制在300mm到500mm区间，立体深度做30mm到50mm就能保证足够的立体感；如果是展会远距离观看的大尺寸标识，整体高度做到1200mm以上时，立体深度要同步提升到80mm到120mm，避免远距离观看时立体效果被弱化。安装边界的处理上，所有拆件的背部都要预留挂装孔位，孔位的位置要对应内部的支撑筋，保证挂装时受力点在结构加强处，不会出现板材变形，同时挂装孔要做长圆孔设计，抵消现场安装时的基面定位误差，降低安装调试的难度。

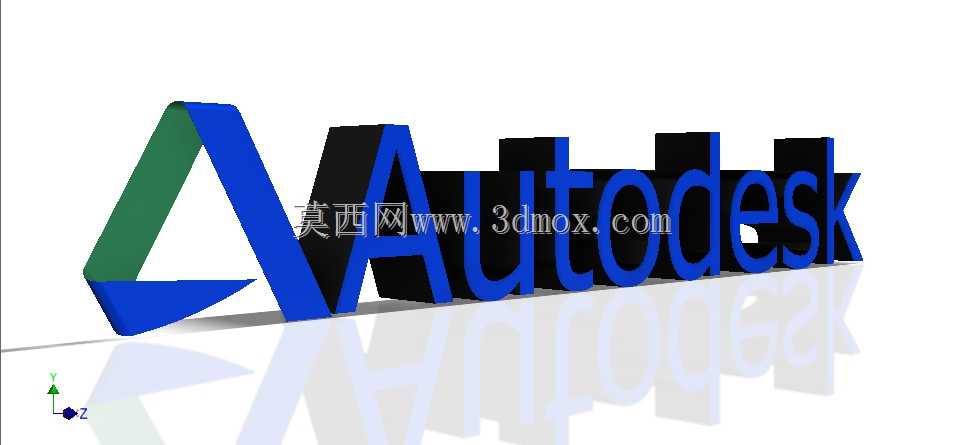

　　结构细节处理时，要考虑后期表面处理的工艺需求，所有钣金件的锐边都要做倒钝处理，避免喷涂或烤漆时出现流挂，也能防止安装施工时划伤操作人员。徽标的倒影效果是视觉呈现的加分项，但实际落地时如果是放置在光滑台面上的座装版本，不需要额外做倒影结构，靠台面的反光就能实现效果；如果是墙面挂装版本，可在标识下方搭配同比例的浅灰色渐变装饰件模拟倒影，这部分结构建模时要和主标识做安装位的匹配，保证拼接后视觉上的连贯性。另外，三角标识的多色拼接部分，建模时要拆分不同的着色面，对应后期不同颜色的表面处理，不同色块的拼接处要做止口结构，保证拼接后的缝隙均匀，不会出现高低差影响视觉效果。

　　从实际使用的耐久性角度考虑，钣金材质的厚度选择要匹配整体尺寸，小尺寸标识选用1.2mm厚度的冷轧钢板即可满足刚度需求，大尺寸的展会用标识要选用2.0mm以上厚度的板材，内部的支撑筋采用1.0mm厚度的板材折弯成L型，和外板采用点焊连接，焊点位置全部设计在非外观面，避免后期打磨留下痕迹。如果是户外使用的场景，还要在结构上预留排水孔，避免雨水积存在钣金内腔造成锈蚀，不过这类品牌徽标多数应用在室内场景，排水结构可作为可选配置通过参数化开关控制，提升模型的场景适配性。建模过程中要反复核对平面logo的比例，尤其是三角标识的角度、字母的字重、字符间的字距，不能出现视觉上的变形，毕竟品牌标识的核心是传递准确的品牌视觉形象，结构设计是为视觉呈现服务，不能为了加工方便随意调整造型比例，要在工艺可行性和造型还原度之间找到最优平衡点。
