电锯传动链节组合结构三维设计

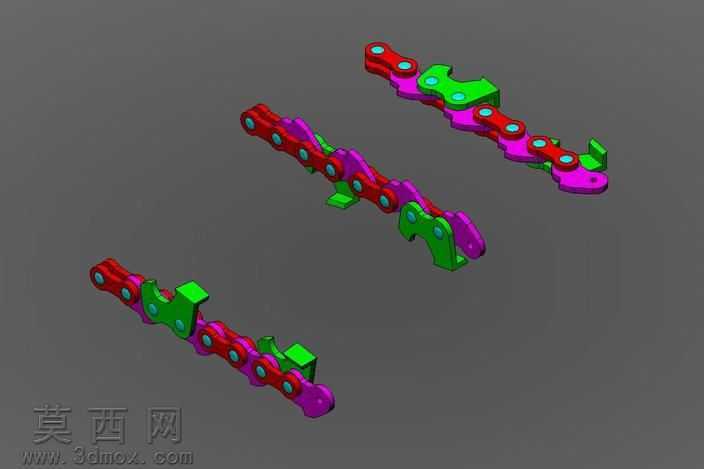

本作品为电锯传动用链节组合结构的三维建模成果，建模过程中严格遵循链传动的机械设计规范，针对电锯高速切削作业的工况需求，对每一个链节单元的结构进行了精细化还原。建模阶段首先梳理了电锯链条的装配逻辑，区分了外链板、内链板、连接销轴、传动卡爪等不同功能的零件，通过参数化建模方式精准控制每一个零件的尺寸比例，确保相邻链节之间的铰接间隙符合实际装配要求，既保证链条传动过程中的灵活弯折，又避免间隙过大导致的传动晃动问题。材质与渲染环节，针对不同零件的功能属性匹配了对应的材质表现：外链板与内链板采用高饱和度的彩色区分，既在视觉上清晰呈现不同零件的装配边界，也模拟了实际五金零件表面的彩色防锈涂层质感；连接销轴部位采用亮面金属材质，还原销轴表面的高精度加工光洁度；传动卡爪部位采用韧性材质表现，匹配其卡紧锯条、传递切削动力的功能属性。渲染时采用均匀的中性灰背景，搭配多角度柔和打光，清晰展现链条的空间弯折形态与零件拼接细节，通过三组不同弯折角度的链条排布，直观呈现链节在不同传动位置的姿态变化。结构设计上，重点还原了链节之间的铰接转动结构，每一组链节都通过销轴实现相邻单元的可转动连接，同时在链节外侧设计了与电锯导轮匹配的卡位结构，内侧设计了与锯条连接的固定卡爪，确保动力能够从电锯链轮顺畅传递到锯条，满足高速往复切削的传动需求。设计过程中充分考虑了电锯链条的实际使用场景，对链节的受力部位做了结构强化处理，在三维模型中还原了受力部位的加厚结构与圆角过渡，避免应力集中导致的链节断裂问题，同时通过不同色彩的零件区分，让装配关系一目了然，既可以作为机械设计教学中链传动结构的演示素材，也可以作为电锯配件设计研发的结构参考，帮助设计者快速理解电锯链条的传动原理与装配逻辑，为后续的结构优化、性能仿真提供精准的三维模型基础。
