平开窗多连杆支撑铰链结构设计

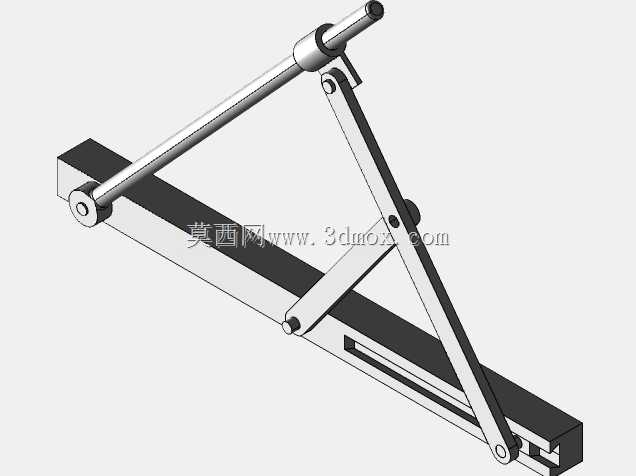

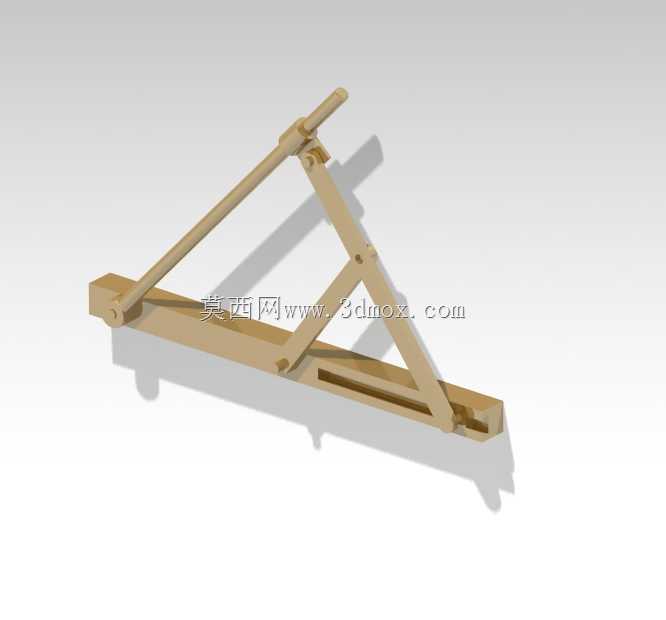

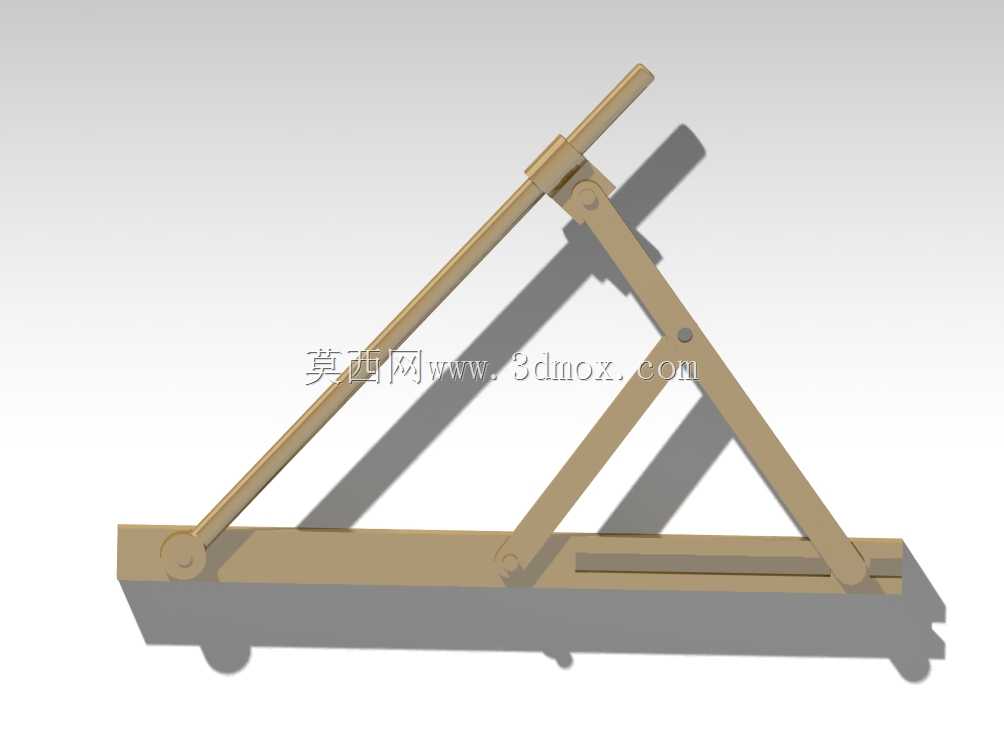

这套连杆式窗撑结构，主要适配民用建筑、商用办公空间的外开平开窗使用，日常承担窗扇开启后的承重、角度限位以及闭合锁止前的定位作用，替代传统的风撑、单点支撑构件，解决外开窗开启后易被强风刮动撞击、支撑角度不可调、长期使用下垂变形的常见问题。从结构逻辑来看，整套机构采用多组铰接连杆组合，底部为长条形安装基座，固定在窗框的下沿型材槽内，多根连杆通过销轴依次铰接，末端连接窗扇侧的安装座，当窗扇向外推开时，连杆组随窗扇的转动角度同步展开，每一组铰接点都做了间隙配合处理，既保证启闭过程无卡滞，又能在任意开启角度下形成稳定的三角支撑结构，抵消窗扇自重带来的下倾力。设计过程中优先考虑了安装适配性，基座的宽度、安装孔位间距完全匹配主流断桥铝、塑钢型材的通用安装槽尺寸，不需要在窗体上额外打孔扩槽，现场安装时只需要将基座卡入型材C型槽，拧紧顶丝即可完成固定，连杆末端的窗扇连接座也做了腰型孔设计，允许一定的安装位置误差，适配不同厚度的窗扇型材。在功能特性上，这套铰链的最大开启角度可以覆盖常规外开窗的0到75度开启范围，展开过程中连杆不会与窗框密封胶条产生干涉，闭合状态下所有连杆都能完全收纳入基座的凹槽内，不会突出窗体表面影响窗扇的密封闭合，也不会出现外露构件积灰、夹手的隐患。铰接销轴采用带阻尼的配合设计，开窗时不需要额外的锁定操作，停留在任意角度都能保持稳定，遇到突发阵风时，连杆的受力会均匀分散到三个铰接支撑点上，不会出现单点受力变形、窗扇突然闭合的情况，相比传统的单杆风撑，受力分布更均匀，长期使用的铰接磨损量更小，使用寿命更长。结构设计时还做了运动干涉校验，模拟了窗扇从全闭到全开的全行程运动轨迹，确认每一段连杆的运动路径都不会与窗框、窗扇的型材边缘、密封胶条、五金锁点产生碰撞，基座的底部做了防滑齿纹，与型材槽接触后不会出现长期使用后滑移错位的问题，连杆的截面厚度经过承重校核，单组铰链可以承载常规尺寸窗扇的自重，常规住宅外开窗每扇配置两组该铰链，即可满足高层外窗的抗风压使用要求。
