卫浴用单柄冷热水控制把手结构设计

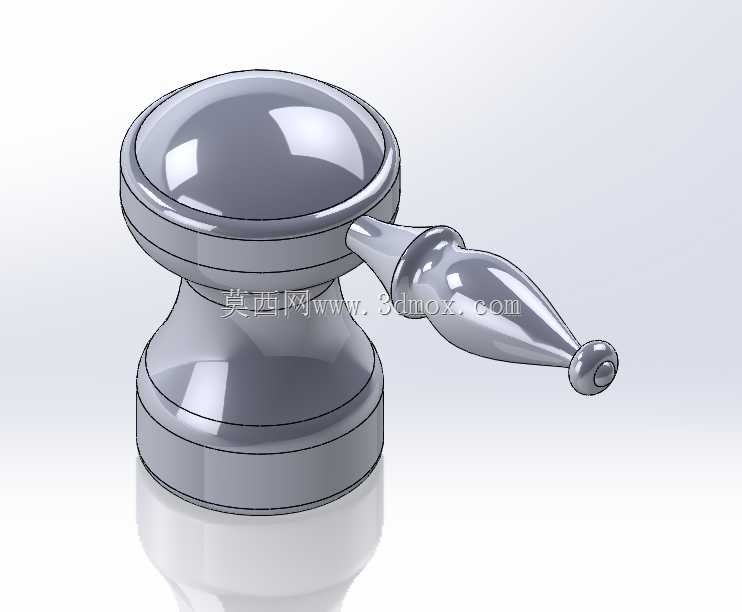

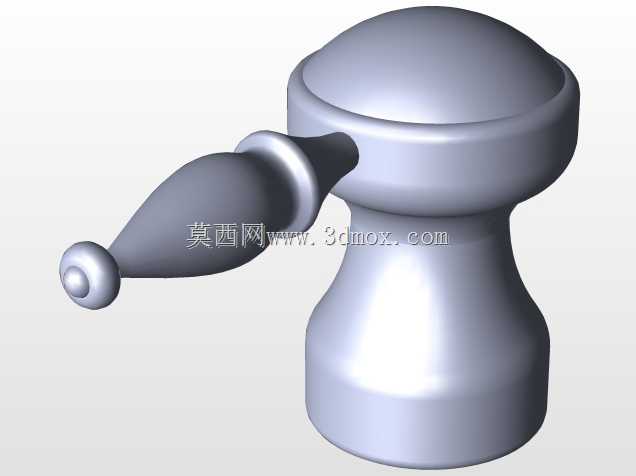

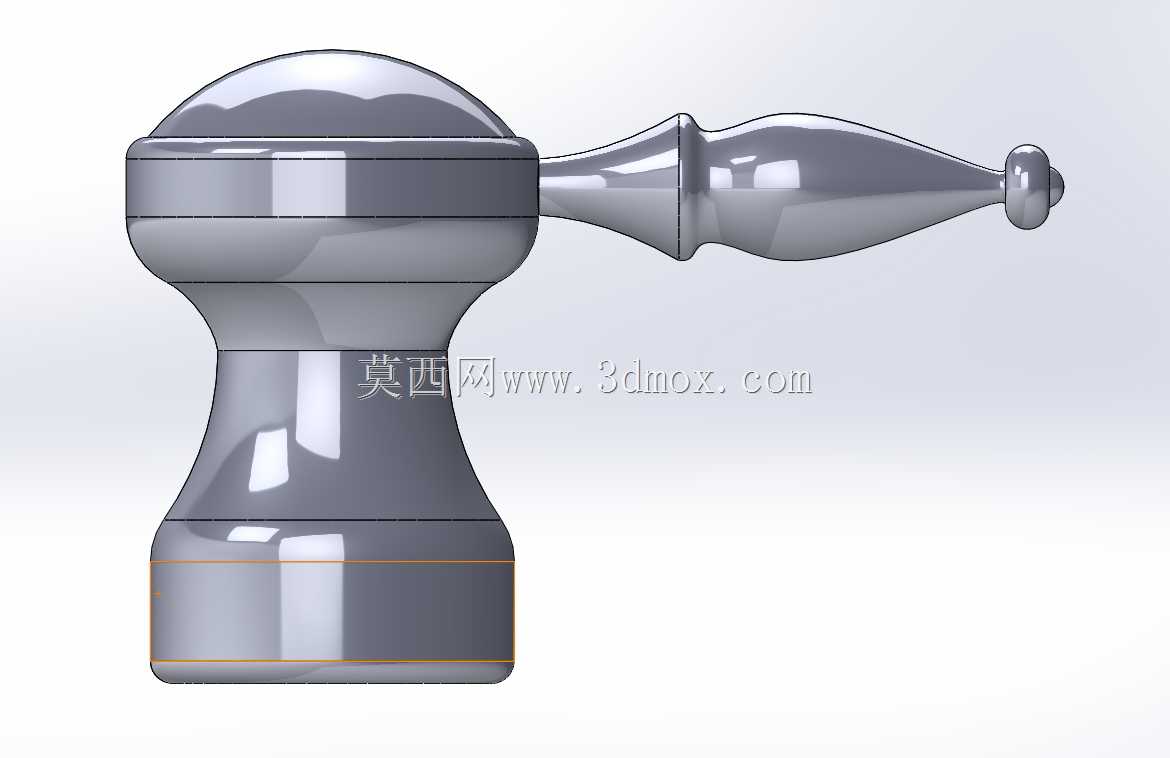

这款控水操作手柄主要应用于民用住宅、商用公共空间的台盆、淋浴混水阀等卫浴终端场景，作为用户直接接触的操作部件，承担着调节水流大小、切换冷热水混合比例的核心功能，日常使用中需要承受数万次的往复扳动、旋转操作，同时还要适配卫浴空间潮湿、多清洁化学品接触的使用环境，对结构强度、表面耐腐蚀性、操作手感都有明确的工程要求。从设计思路来看，这款手柄采用了圆润的一体化曲面造型，握持段做了符合人体工学的收腰鼓形轮廓，用户握持施力时手指能自然贴合曲面，不会出现硌手、打滑的问题，顶部的圆形封盖做了微凸的弧面处理，既可以遮挡内部的阀芯连接固定结构，也能避免边角积留水渍、皂垢，降低日常清洁的难度。在安装边界的设计上，手柄底部的连接基座采用了标准的花键配合结构，可适配市面上主流规格的陶瓷混水阀芯，基座的外径尺寸控制在常规阀盖的适配范围内，安装时不需要额外修改阀座的预留开孔，基座与阀芯连接后，手柄的扳动角度被限制在冷热水调节的标准行程内，不会出现超程扳动导致的阀芯密封件磨损问题。从结构强度角度考量，手柄的握持段与连接基座之间做了渐变的加厚过渡，没有出现应力集中的直角结构，日常使用中即使施加较大的扳动力，也不会在连接根部出现断裂问题，整体的壁厚设计兼顾了结构强度与材料用量，不会出现过于厚重导致的操作迟滞，也不会因为壁厚过薄导致受力变形。表面处理采用了光亮的镀铬工艺，既符合卫浴空间的整体装饰风格，也能在潮湿环境下形成稳定的钝化保护层，抵抗水汽、清洁洗剂的腐蚀，长期使用也不会出现镀层脱落、生锈的问题。实际装配时，只需要将手柄底部的花键孔对准阀芯的连接杆，调整好冷热水标识的对应角度后，拧紧侧面的顶丝固定即可，安装维护都十分便捷，不需要特殊的专用工具，普通售后人员甚至用户自己都可以完成更换操作。在操作手感的调校上，手柄的重心靠近连接基座位置，扳动时不会出现头重脚轻的晃动感，转动阻尼完全由下方的阀芯提供，手柄本身不会产生额外的旷量，用户调节水温、水流时可以精准控制角度，不会出现微调时水流突变、水温骤变的问题，适配家庭中老人、儿童等不同人群的操作力度需求。
