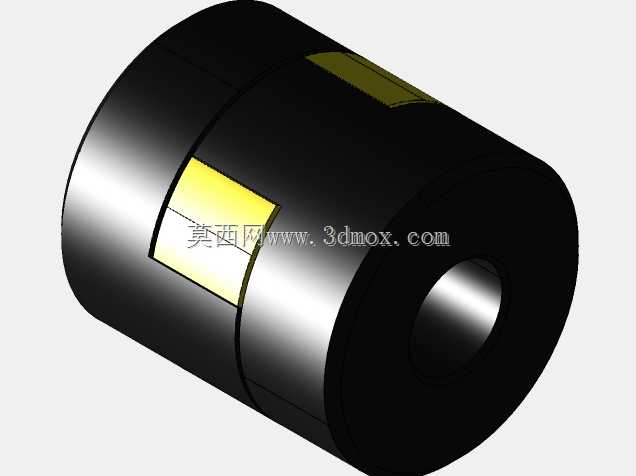

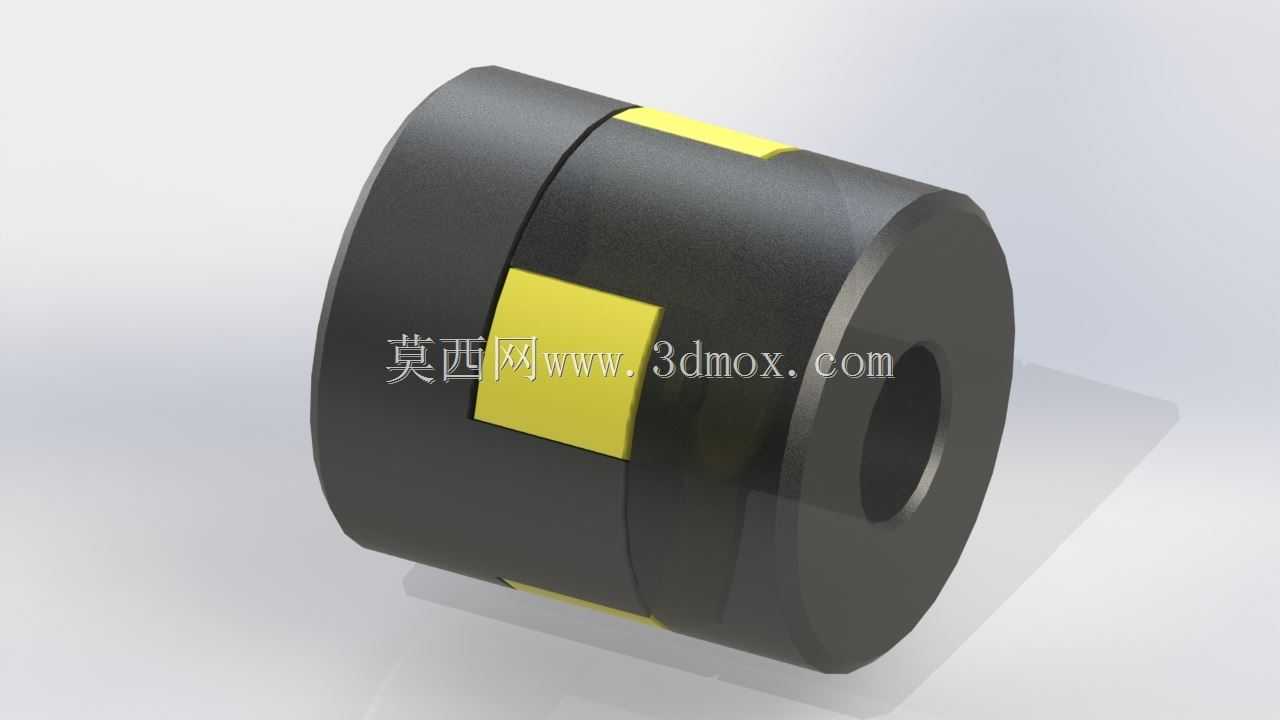

L型三爪缓冲弹性联轴器结构

这类带黄色弹性缓冲块的三爪结构联轴器，在中小功率传动场景里的适配性非常广，从轻工输送线的辊道驱动、小型包装设备的主传动，到机床辅助轴、自动化分拣设备的动力衔接，都能看到它的应用身影。它的核心作用是在两根同轴布置的传动轴之间传递旋转扭矩，同时抵消两端轴系安装时不可避免的少量径向、角向偏差，避免刚性连接带来的轴系憋劲、轴承额外磨损问题，中间的弹性块还能吸收传动过程中的冲击振动，降低启动、正反转切换瞬间的载荷冲击，延长整套传动链的零部件寿命。

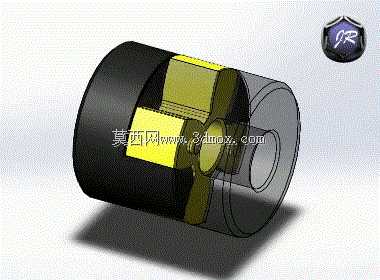

从设计逻辑来看，这种联轴器采用对称分体式结构，两端的黑色金属毂体分别加工出三个均匀分布的凸爪，凸爪之间预留刚好嵌入方形弹性缓冲块的卡槽，装配时两个毂体的凸爪交错对插，弹性块填充在凸爪的接触面之间，动力从主动端毂体的凸爪通过弹性块传递到从动端毂体的凸爪，没有金属硬接触，传动过程的噪音更低。两端毂体的中心加工有标准轴孔，可根据适配的轴径加工对应的键槽，也可做顶丝锁紧结构，安装时不需要大幅度挪动两端的驱动电机和被驱动设备，只需要将两个半毂分别固定在两根轴端，对齐凸爪位置嵌入弹性块即可完成装配，后期维护更换弹性块也不需要完全拆解轴系，现场运维效率很高。

从安装边界来看，这类联轴器的径向尺寸紧凑，轴向长度短，不需要预留太大的安装空间，适合安装空间局促的小型设备布局；弹性块采用耐磨聚氨酯材质，具备一定的耐油、耐老化性能，常规工况下不需要频繁更换，当设备出现过载时，弹性块会先发生剪切破坏，切断动力传递，避免损伤后端的昂贵传动部件，起到一定的过载保护作用。建模过程中需要重点保证三个凸爪的等分角度精度，凸爪与弹性块的配合间隙要控制在合理范围，间隙过大会导致传动回程误差增大，间隙过小则会导致装配困难，无法补偿轴系偏差；轴孔与毂体外圆的同轴度公差需要严格控制，避免高速转动时出现过大的径向跳动，影响传动平稳性。
