47.1mm方管垂直水平三向连接铝联轴器

在模块化工业框架搭建、流体输送管路布设、展览展示型材拼接这类需要快速组装方管结构的场景里，这类适配47.1mm外径方管的三向联轴器是很常用的连接部件。日常做设备外围防护栏、物料输送线侧边支架、洁净车间隔断框架的时候，经常会遇到三根方管需要在同一节点同时完成水平双向与垂直方向连接的需求，传统焊接方式不仅需要现场动火作业，后期拆装调整难度大，还容易在焊接位置产生应力变形，影响框架整体的装配精度，而这种夹紧式的三向联轴器刚好能解决这类痛点。

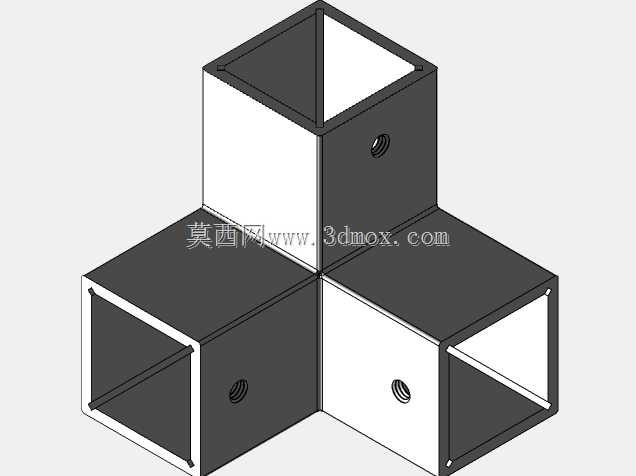

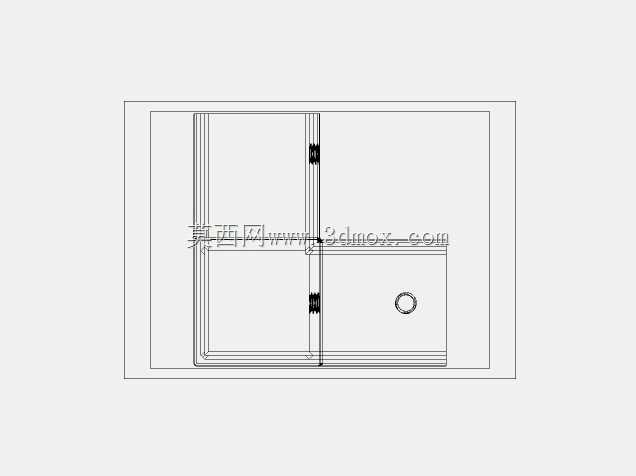

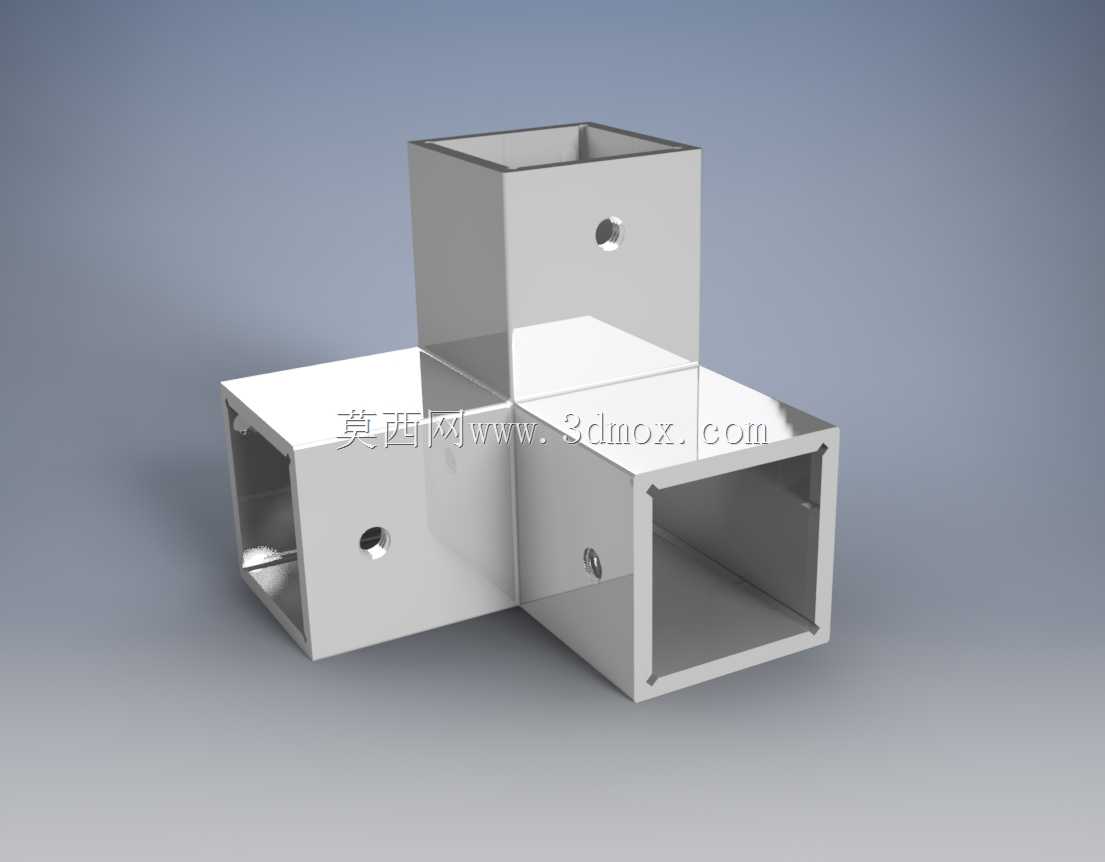

从结构设计来看，三个方向的连接腔都做了和方管外径匹配的方形内孔，单边预留了合理的装配间隙，方便现场安装时快速将方管插入到位，每个连接面都预留了顶丝安装孔，安装时将方管插入对应腔体后，拧紧侧面的紧定螺钉就能完成锁紧，不需要额外做焊接或者打孔加工，普通作业人员用常规内六角扳手就能完成装配，后期如果需要调整框架布局或者拆解转运，只需要松开顶丝就能拆分部件，重复利用率远高于焊接式节点。

设计这类连接件的时候，首先要保证三个连接腔体的轴线垂直度，水平两个方向的腔体轴线要保持90度垂直，垂直方向的腔体要和水平两个方向的轴线同时保持垂直，角度公差控制在±0.2度以内，避免多段连接后出现框架累积歪斜的问题。连接腔的内壁要做轻微的倒角处理，不仅方便方管插入，也能避免安装时尖锐边角刮伤铝管表面的氧化层。顶丝孔的位置要避开腔体的棱角位置，设置在每个面的中心区域，保证顶丝锁紧时压力能垂直作用在方管表面，不会因为偏载导致方管变形或者连接松动。

从安装边界来看，单个节点的三个方向都可以独立接入长度适配的47.1mm方管，不需要在节点位置额外裁切管材做相贯线处理，相邻两个连接端的方管在节点内部不会出现干涉，腔体的深度经过合理计算，既能保证足够的插接长度提供稳定的连接强度，也不会因为腔体过深导致材料浪费、整体重量增加。侧面的顶丝锁紧后，单节点的抗扭转能力可以满足常规静态框架的承重需求，搭配同规格的两向、直角联轴器，可以快速搭建出不同结构的方管框架，在模块化设备机架、临时管线支架、工业安全围栏这类项目里能大幅缩短现场安装周期，降低施工的人工成本。
