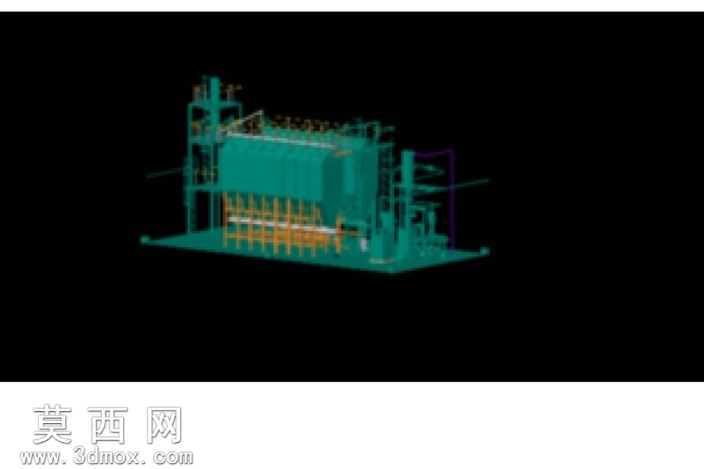

工业筒仓成套设备布局三维设计

本作品为工业筒仓成套设施的三维布局设计，采用三维建模软件完成全场景的搭建与细节刻画，整体建模过程遵循工业设施的实际排布逻辑，从底层基座开始逐步搭建各功能模块。建模阶段首先确定整体场地的基准平面，按照1:1的比例还原筒仓主体的外形尺寸，主体仓体采用规整的几何体组合搭建，通过拉伸、切除等基础建模命令完成仓壁、仓顶进料结构、仓底出料机构的造型构建，确保各部分衔接处的尺寸公差符合工业设计规范。场景内配套的输送管线、支撑钢架、操作平台等附属结构，均采用参数化建模方式制作，钢架的型材截面、管线的管径参数都参照通用工业标准设定，方便后续根据实际需求调整参数修改模型。材质渲染方面，主体仓体采用哑光工业绿的金属漆面材质，调整材质的粗糙度、反光度参数还原工业设备漆面的真实质感，支撑钢架部分做了轻微的做旧效果，添加细微的磨损纹理提升场景真实感，管线部分根据输送介质的不同区分材质，蒸汽管线采用金属银材质，粉料输送管线采用与仓体一致的漆面材质，基座平台采用混凝土材质，调整材质的凹凸纹理模拟水泥地面的粗糙质感。整体布局设计围绕物料存储、输送的工艺流程展开，将进料提升设备设置在仓体侧方，出料输送机构排布在仓底区域，操作巡检平台环绕仓体关键节点设置，预留出足够的设备检修通道与人员操作空间，各设备之间的管线连接遵循最短路径原则排布，同时避免管线交叉干扰，既满足生产流程的功能性需求，也兼顾了后期设备维护的便利性。建模过程中对各部件的装配关系做了严谨的约束设置，确保设备部件之间不存在干涉问题，整体模型结构清晰，各功能模块分组明确，可直接用于工业项目的方案展示、布局验证以及施工参考。
