带加热功能的灌装机出料喷嘴结构

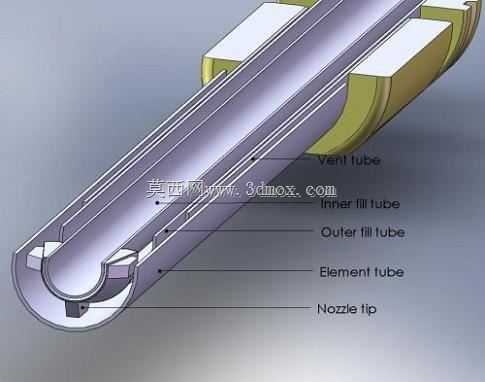

　　这款带加热结构的灌装喷嘴，主要面向高粘度物料的灌装作业场景，在日化、食品、润滑油等行业的定量灌装工位应用广泛，尤其适配常温下流动性差、容易在管路内凝结的膏状、半流体类物料灌装工序。从结构设计来看，整体采用细长杆式主体结构，主体段沿轴向布置了集成式加热元件安装位，加热组件沿杆身螺旋排布，能够在物料流经喷嘴内腔的全程保持均匀热传导，避免物料因温降出现粘度升高、结块堵塞出料口的问题。喷嘴头部采用收口式锥形出料口设计，出料端口做了圆弧过渡处理，能够在灌装截止瞬间快速断料，减少物料拉丝、滴漏的情况，避免污染包装容器外壁。杆身设置了多道环形定位凸台，用于和灌装阀的出料端配合安装，凸台的尺寸公差按照灌装工位常用的快装接口标准设计，

　　安装时直接插入阀座配合密封圈即可完成固定，不需要额外设计定制连接结构，适配多数常规活塞式、流量计式灌装机的出料端安装尺寸。设计过程中重点考虑了热膨胀带来的尺寸偏移问题，加热元件的安装槽预留了足够的膨胀间隙，避免长时间加热工况下杆身出现变形，导致和阀座的配合间隙变大出现漏料。内腔流道做了镜面抛光处理，流道全程没有直角拐角，能够减少物料残留，降低不同批次物料切换时的清洗工作量，同时避免物料长期滞留出现变质影响产品质量。杆身尾部的连接段做了加长设计，能够适配不同行程的灌装升降机构，当灌装头伸入容器内部灌装时，喷嘴的长度可以覆盖从瓶口到容器近底部的位置，减少灌装过程中物料飞溅、产生气泡的问题。在实际选型应用中，

　　需要根据灌装物料的工作温度匹配对应的加热功率，同时结合灌装流量的需求选择对应口径的出料口，这款喷嘴的结构设计覆盖了常用的小口径到中口径灌装需求，安装边界尺寸兼容现有多数灌装设备的机头安装位，不需要对原有设备做大规模改造即可替换原有普通喷嘴，解决高粘度物料常温灌装不畅的问题。
