GRC建筑外立面装饰造型结构设计

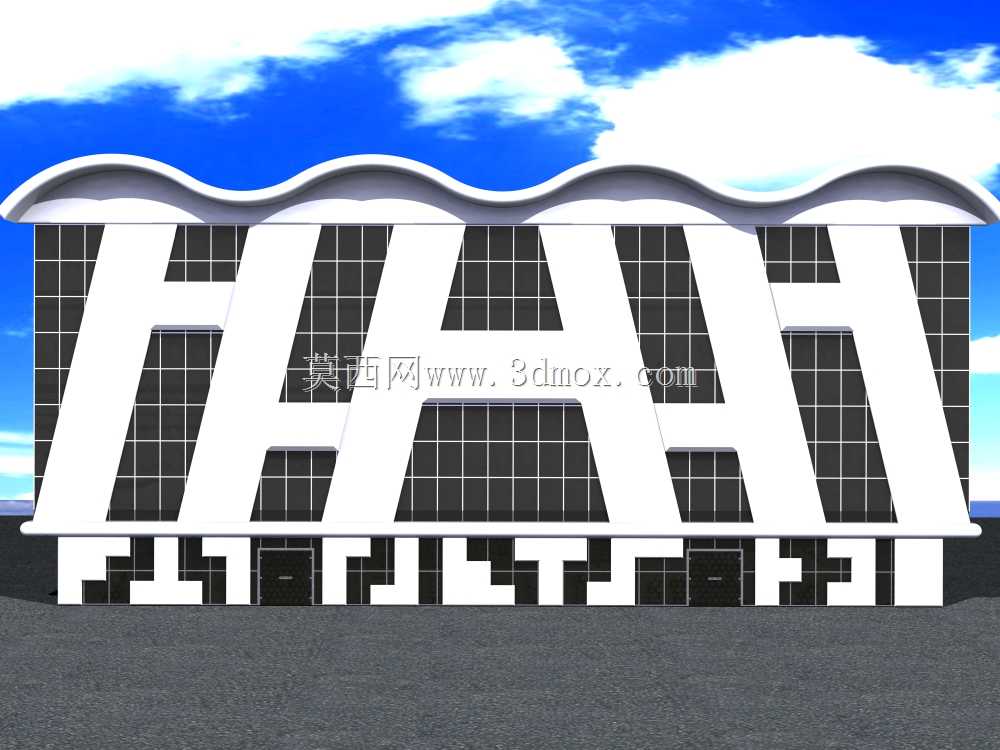

　　该GRC装饰构件主要应用于大型公共建筑的外立面装饰场景，常见于会展中心、文化场馆、商业综合体的主立面幕墙配套装饰，承担建筑立面视觉造型塑造、立面肌理层次划分的功能，同时可配合幕墙系统完成外立面的遮阳、导风辅助作用。从设计思路来看，构件顶部采用连续波浪形曲面造型，模拟舒展的动态视觉效果，曲面过渡处采用大半径圆角处理，避免GRC材料生产过程中出现应力集中导致的开裂问题，同时降低后期安装过程中边角磕碰损坏的概率。主体立面采用大尺寸H形镂空框架结构，框架杆件采用等截面设计，既保证了构件整体的结构刚度，减少运输、安装过程中的形变，又能通过镂空区域透出后方幕墙的玻璃材质，形成虚实结合的立面视觉效果，镂空区域的尺寸经过反复校核，

　　既满足视觉比例协调要求，又预留了后方幕墙开启扇的操作空间，不会影响幕墙的正常通风、维护功能。构件下部采用错落的块状凹凸造型，通过不同深度的凹凸变化形成丰富的光影效果，凹凸块的边缘均做了微小倒角处理，避免积灰积水，提升构件的耐候性能。从安装边界来看，构件背部预留了标准化的钢挂件连接点位，点位间距按照常规幕墙龙骨的模数设置，可直接适配常见的竖明横隐、全隐框幕墙龙骨体系，不需要额外定制转接件，构件整体的厚度控制在合理范围内，不会过多占用建筑立面的外挑空间，同时预留了足够的密封胶打注间隙，可配合幕墙防水构造完成外立面的整体防水密封。构件的分块设计充分考虑了运输限界与现场吊装能力，单块构件重量控制在常规现场吊装设备的额定载荷范围内，

　　拼接位置设置在造型的视觉阴角处，最大程度降低拼接缝对整体视觉效果的影响。在结构强度设计上，构件内部预埋了镀锌钢骨架，骨架的排布经过受力验算，可承受不同地区的基本风压、雪载要求，同时满足抗震设防烈度下的结构位移要求，不会因为建筑结构的正常层间位移出现构件开裂、脱落的问题。构件表面的肌理处理可根据建筑整体风格调整，既可以做成光滑的清水混凝土效果，也可以做成仿石材、仿金属的表面质感，适配不同的建筑设计风格需求。
